作者：Arm 工程部主任軟件工程師 Alexey Vilkin 等

在邊緣側運行高質量的語音與音頻模型頗具挑戰，需滿足時延、內存、功耗和模型大小等多方面的嚴苛約束。不同于云端部署，邊緣側系統通常離線運行，需兼顧用戶隱私與可預測的實時性能。這些落地場景涵蓋端側語音轉文本、語音助手、語音控制的物聯網設備、工業人機界面，以及常開式音頻應用等諸多用例。

Conformer 模型結合卷積層與基于 Transformer 的自注意力機制，具備出色的語音識別精度。若要在嵌入式硬件上實現高效執行，需對量化與部署環節進行精細處理。

本文將展示一個涵蓋訓練、量化及在基于 Arm 架構的嵌入式平臺上部署 int8 Conformer 模型的端到端的工作流。通過使用 ExecuTorch 為模型進行量化，最終得以高效地部署到 Arm Ethos-U85 NPU 上。該演示表明基于 Transformer 架構的現代語音識別模型可以在 Arm 軟硬件生態系統中高效運行。

開發者可通過 Arm 固定虛擬平臺 (Fixed Virtual Platform, FVP) 仿真平臺來使用 Arm 機器學習嵌入式評估套件 (Machine Learning Embedded Evaluation Kit, MLEK)[1]體驗部署本演示。

[1] Arm MLEK: https://gitlab.arm.com/artificial-intelligence/ethos-u/ml-embedded-evaluation-kit

模型訓練

本演示選用了一個主流的開源 Conformer 模型。該模型是一個基于 Transformer 架構的語音識別網絡，適用于嵌入式設備。由于原模型未提供預訓練權重，我們首先訓練了一個性能良好的 FP32 基準模型，作為后續量化與部署到 Ethos-U85 的基礎。經過推理速度測試，我們最終選定 Conformer-S 架構，其采用 144 維編碼器、16 層網絡結構與 4 個注意力頭，并使用 CTC 損失函數完成語音轉文本的序列對齊。訓練所用的數據集為 LibriSpeech 標準訓練與評估子集。

我們采用了一個直接在 LibriSpeech 數據集上訓練的 SentencePiece 分詞器。它生成了一個包含 128 個詞元 (token) 的精簡詞表，使整個流程簡單、獨立運行、無需外部依賴。該分詞器采用 Unigram 模型實現，且在訓練與評估階段保持配置完全一致。

早期實驗中，我們曾采用僅包含英文字母的基礎字符級詞表訓練模型。該方案雖可正常運行，但模型收斂速度較慢，詞錯誤率 (WER) 也顯著增高。Subword 單元通過合并高頻詞素與短詞匯來縮短目標序列，既能引入適度的弱語言先驗，又能穩定 CTC 任務中聲學特征到詞元的映射關系，進而有效提升模型收斂速度與識別準確度。

在預處理階段，本流程以 16kHz 采樣率提取 80 維的對數梅爾頻譜圖。我們嘗試了多種數據增強方法，其中頻率遮擋、時間遮擋以及隨機語速擾動，在訓練過程中帶來了穩定的 WER 改進，使得模型識別結果更準確。

在初期實驗中，我們遇到了收斂問題，這類問題在 Conformer 類模型中較為常見。我們通過將批次大小與學習率調度方案對齊、并引入權重衰減以約束權重取值，成功地解決了該問題；同時權重衰減通常也能有效提升后續 int8 量化的精度。

在該配置下，模型在 test?clean 測試子集上取得了 6.43% 的詞錯誤率，我們將這一結果作為量化環節的 FP32 基準。經內部評估確認，該精度水平已滿足演示場景的需求，因此我們在此階段完成模型訓練。

Conformer-S 架構本身仍具備進一步優化的潛力。在后續迭代中，我們計劃將數據集拓展至 LibriSpeech 之外，并嘗試更豐富的數據增強方法。因?yàn)槲覀冊谟?xùn)練后期觀察到模型出現過擬合的早期跡象。為簡化實現，當前系統直接采用了 Conformer 的原始輸出。根據多項相關研究表明，引入一個輕量級語言模型（例如 N?gram 或小型 LSTM 等），可進一步降低詞錯誤率。

模型訓練過程中我們采用了動態長度的語音樣本，而端側推理時卻必須處理固定長度的音頻片段。我們對多種音頻切片的策略進行了評估驗證，結果表明：對重疊片段的預測結果進行聚合，能在精度與時延之間取得最優平衡。該方案使得系統能夠使用更短的音頻片段來實現實時推理，同時保持較高的識別水準。

訓練后量化 (PTQ)

我們采用 ExecuTorch 來進行模型的訓練后量化及后續部署。ExecuTorch 中的 Arm 后端已支持包括 Conformer 在內的數百種模型。模型部署流程如下：

第一步：通過 torch.export.export API 將模型導出至 ATen 算子集。

第二步：為實現在 Ethos-U85 NPU 上部署，使用 ExecuTorch 中的 Ethos-U 量化器對模型執行量化操作。Ethos-U 量化器的定義方式如下：

compile_spec = EthosUCompileSpec(

target="ethos-u85-256",

system_config="Ethos_U85_SYS_Flash_High",

memory_mode="Shared_Sram",

extra_flags=["--output-format=raw", "--debug-force-regor"],

)

quantizer = EthosUQuantizer(compile_spec)

config = get_symmetric_quantization_config(is_per_channel=True)

quantizer.set_global(config)

第三步：采用逐通道量化，以保證優異的 int8 精度。

quantized_graph_module = prepare_pt2e(graph_module, quantizer) # Annotate the graph with observers

print("Calibrating...")

for feats, feat_lens, *_ in calibration_loader:

quantized_graph_module(feats, feat_lens) # Pass true data, similar to what the model will see when running inference

quantized_graph_module = convert_pt2e(quantized_graph_module)

第四步：對模型進行校準。校準過程會在數據類型從 FP32 轉換為 int8 時，為每一層選取最優的量化參數。在 ExecuTorch 中，可按照以下步驟對模型進行校準：

partitioner = EthosUPartitioner(compile_spec)

edge_program_manager = to_edge_transform_and_lower(

quant_exported_program,

partitioner=[partitioner],

compile_config=EdgeCompileConfig(

_check_ir_validity=False,

),

)

第五步：調用 to_edge_transform_and_lower 函數，將神經網絡轉換下沉至 TOSA 格式，并完成模型編譯。

第六步：將程序轉換至 ExecuTorch 后端，并保存為 .pte 模型文件。

executorch_program_manager = edge_program_manager.to_executorch(

config=ExecutorchBackendConfig(extract_delegate_segments=False)

)

save_pte_program(

executorch_program_manager, f"conformer_quantized_{npu_variant}_{memory_mode}.pte"

)

借助 ExecuTorch 進行訓練后量化的完整代碼可在此[2]獲取。若不想自行執行訓練后量化操作，可在 Hugging Face 上獲取該模型的量化版本[3]。

[2] https://github.com/Arm-Examples/ML-examples/tree/main/pytorch-conformer-train-quantize/post_training_quantization

[3] https://huggingface.co/Arm/stt_en_conformer_executorch_small

將上述操作所生成的 .pte 文件保存至系統級芯片 (SoC) 的外部存儲器中。該文件包含模型權重、偏置以及供 NPU 使用的指令流。Ethos-U 會讀取此文件并自主完成推理。

在 Arm 平臺上部署

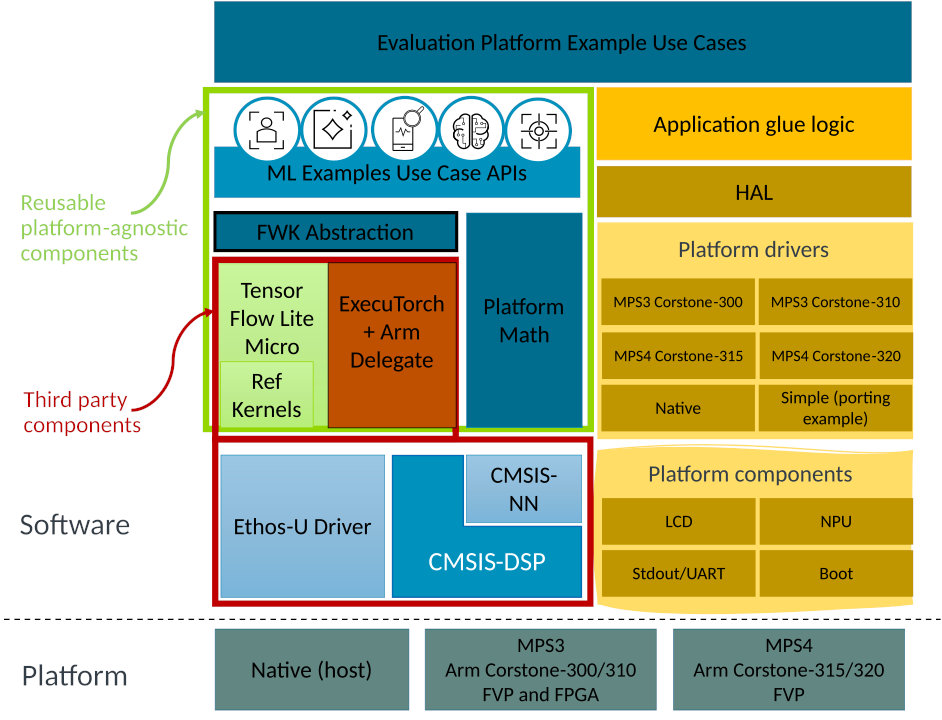

Arm MLEK 是部署與評估 Ethos-U85 的主要工具。通過與 ExecuTorch 集成，可實現在嵌入式目標平臺上高效地執行 PyTorch 模型。下圖展示了更新后的軟件棧，支持在 MLEK 中啟用 ExecuTorch 運行時。

圖：更新后的 MLEK 軟件架構：在共享抽象層下，實現 ExecuTorch 與 TensorFlow Lite Micro 的集成；可復用的平臺無關 API 支持各類示例用例跨框架、跨目標平臺運行。

MLEK 25.12 版本新增了對 ExecuTorch 1.0.0 的支持。在本次 Conformer 模型部署中，我們復用了現有的自動語音識別示例并完成適配，實現量化后的 Conformer 模型在 Ethos-U85 上的端到端運行。

在 Corstone?320 FVP 上運行演示

Arm 提供了一款示例應用，可借助 Arm Corstone-320 FVP，在 Ethos-U85 上運行預訓練的 Conformer 模型。請參照以下步驟：

第一步：確保已安裝前置依賴項：

Arm Corstone-320 FVP:

https://developer.arm.com/Tools%20and%20Software/Fixed%20Virtual%20Platforms/IoT%20FVPs

適用 AArch32 裸機環境的 Arm GNU 工具鏈：

https://developer.arm.com/downloads/-/arm-gnu-toolchain-downloads

第二步：克隆并初始化 Arm MLEK 項目：

git clone https://gitlab.arm.com/artificial-intelligence/ethos-u/ml-embedded-evaluation-kit.git

cd ml-embedded-evaluation-kit

git checkout 9e9957c6

git submodule update --init --recursive

第三步：構建 Ethos-U85 項目：

python set_up_default_resources.py --parallel $(nproc) --ml-framework executorch --use-case asr

cmake -B build --preset mps4-320-gcc -DML_FRAMEWORK="ExecuTorch" -DUSE_CASE_BUILD="asr" -DETHOS_U_NPU_TIMING_ADAPTER_ENABLED="OFF"

cmake --build build -j $(nproc)

第四步：在 Corstone-320 FVP 上運行自動語音識別應用：

~/FVP_Corstone_SSE-320/models/Linux64_GCC-9.3/FVP_Corstone_SSE-320

-a build/bin/ethos-u-asr.axf

-C mps4_board.subsystem.ethosu.extra_args="--fast"

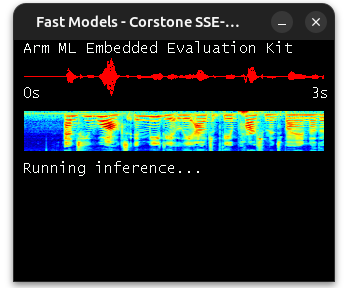

應用將對一組示例音頻片段開展語音檢測。推理運行期間，可視化界面會顯示輸入音頻的波形與生成的梅爾頻譜圖。系統會將梅爾頻譜圖數據填充至 15 秒時長，并作為輸入送入 Conformer 模型。

通過 Conformer 模型對應用內置的示例音頻片段進行語音檢測。在控制臺中，可查看模型當前使用的具體輸入音頻文件，以及輸入/輸出張量的形狀與內存占用等信息：

INFO - Number of input tensors: 2

INFO - Tensor: 480000 bytes; 120000 elements

INFO - Shape:[1, 1500, 80]

INFO - Type:fp32

INFO - Tensor: 4 bytes; 1 elements

INFO - Shape:[1]

INFO - Type:int32

INFO - Number of output tensors: 2

INFO - Tensor: 192984 bytes; 48246 elements

INFO - Shape:[1, 374, 129]

INFO - Type:fp32

INFO - Tensor: 4 bytes; 1 elements

INFO - Shape:[1]

INFO - Type:int32

INFO - Total memory usage:

INFO - Method memory: Used: 1080898; Peak: 1080898; Available: 2097152

INFO - Temp memory: Used: 0; Peak: 117; Available: 33554432

INFO - Model initialisation complete

INFO - Initialising audio interface: Static sample audio files

INFO - Using sample audio: another_door.wav

稍等片刻后，即可在控制臺中看到解碼后的輸出結果。

INFO - Decoded output: and he walked immediately out of the apartment by another door

源音頻文件位于 resources/asr/samples 目錄下，你可以播放這些音頻，并與控制臺輸出的解碼文本進行對比。界面中同樣會顯示性能相關數據。

性能評估

在前面章節中，我們在 FVP 的快速模式下運行了該應用。該模式有助于驗證功能，但其顯示的性能數據并不準確。若要獲取準確的性能指標，需關閉快速模式，重新構建并運行該應用。這個過程耗時較長，可能超過 1 小時。具體步驟如下：

# Build

rm-rf build

python set_up_default_resources.py --parallel $(nproc) --ml-framework executorch --use-case asr

cmake -B build --preset mps4-320-gcc -DML_FRAMEWORK="ExecuTorch" -DUSE_CASE_BUILD="asr"

cmake --build build -j $(nproc)

# Run

~/FVP_Corstone_SSE-320/models/Linux64_GCC-9.3/FVP_Corstone_SSE-320

-a build/bin/ethos-u-asr.axf

若按照上述步驟正確構建并運行應用，將看到類似于如下所示的性能指標：

INFO - NPU ACTIVE: 206370332 cycles

INFO - NPU ETHOSU_PMU_SRAM_RD_DATA_BEAT_RECEIVED: 13858306 beats

INFO - NPU ETHOSU_PMU_SRAM_WR_DATA_BEAT_WRITTEN: 7968438 beats

INFO - NPU ETHOSU_PMU_EXT_RD_DATA_BEAT_RECEIVED: 26978241 beats

INFO - NPU ETHOSU_PMU_EXT_WR_DATA_BEAT_WRITTEN: 18985466 beats

INFO - NPU IDLE: 724 cycles

INFO - NPU TOTAL: 206371056 cycles

控制臺輸出將展示多項性能指標。例如，NPU ACTIVE 指標用于統計 Ethos-U85 完成 Conformer 模型推理所消耗的時鐘周期數。我們所使用的 Conformer 模型，采用 15 秒音頻的固定輸入規格；當硬件系統主頻為 1.0 GHz 時，該性能數據表明，模型推理可在 0.206 秒內完成。MLEK 項目文檔中，詳細說明了各類性能計數器的具體含義，包括內存帶寬及時延配置相關指標。

結論與后續工作

本文展示了在 Arm 嵌入式平臺上，訓練、量化并部署 int8 Conformer 語音識別模型的端到端工作流。借助 ExecuTorch 與 Ethos-U85 NPU，我們驗證了基于 Transformer 架構的語音模型可在邊緣側高效運行，同時滿足嚴格的性能與功耗約束。這充分體現了 Arm 軟硬件生態系統賦能開發者，將性能卓越的語音與音頻模型落地到嵌入式設備中，且無需犧牲能效與識別精度。

歡迎各位開發者們點擊閱讀原文，進一步了解如何在 Arm 平臺上使用 ExecuTorch 部署優化后的 AI 工作負載，也可以使用 Arm MLEK 探索 Ethos-U 系列 NPU，優化邊緣側 AI 部署！
