鋁因其優異的導電性、良好的延展性和低成本，廣泛應用于芯片內部的金屬互連層。電子束蒸發與磁控濺射是兩種主流的鋁膜沉積技術。以往國內研究多認為磁控濺射制備的鋁膜性能優于電子束蒸發，但相關研究多采用石墨坩堝，存在熔融鋁與坩堝浸潤、蒸鍍速率低、膜層疏松等問題。Flexfilm費曼儀器探針式臺階儀可以實現表面微觀特征的精準表征與關鍵參數的定量測量，精確測定樣品的表面臺階高度與膜厚，為材料質量把控和生產效率提升提供數據支撐。

本研究通過設備改進與工藝優化，重新評估兩種技術的性能差異，采用雙腔電子束蒸發系統，結合改進型無底三氧化二鋁坩堝與分步蒸鍍工藝，在4英寸硅襯底上沉積了1微米厚的鋁膜，并與磁控濺射法制備的鋁膜進行對比。通過對電阻率、均勻性、反射率及致密性等關鍵性能指標的系統評估，發現優化后的電子束蒸發技術在電阻率、均勻性和反射率方面均優于磁控濺射技術，而在致密性方面兩者無明顯差異。該研究為重新評估電子束蒸發與磁控濺射在鋁膜制備中的性能優劣提供了新的實驗依據。

1

實驗部分

flexfilm

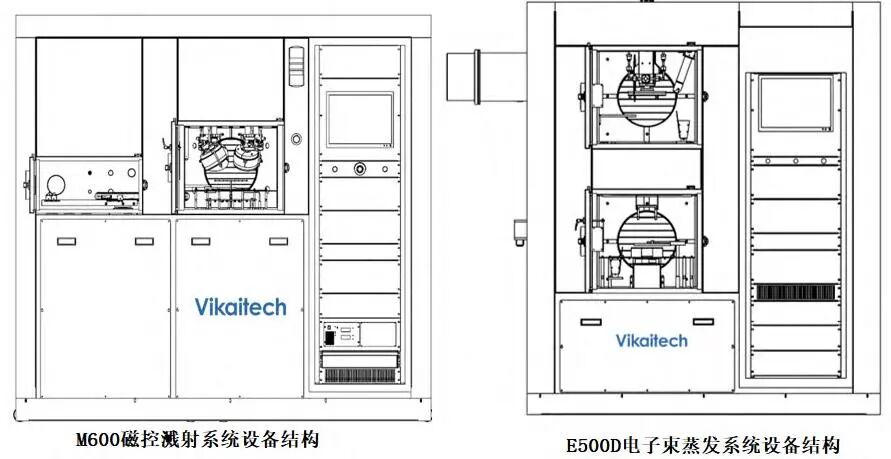

磁控濺射和電子束蒸發鍍膜沉積系統結構示意圖

實驗設備

實驗采用M600多靶磁控濺射系統和E550D雙腔電子束蒸發系統。

M600系統采用對稱抽氣結構，減少氣體分布不均，提高薄膜均勻性。

E550D系統采用雙腔設計，電子槍室與工件臺室由插板閥隔離，可實現獨立操作，滿足厚膜沉積過程中多次加料的需求，同時提高薄膜均勻性。

實驗耗材

襯底為4英寸P型（100）單面拋光硅片。鋁靶材與鋁顆粒純度均為99.999%。電子束蒸發所用坩堝為自制的無底三氧化二鋁坩堝。

薄膜樣品制備

磁控濺射樣品（A）：本底真空5×10?? Pa，功率500 W，Ar流量50 sccm，工作氣壓0.3 Pa，沉積時間42 min 20 s，厚度約為1.017 μm。

電子束蒸發樣品（B）：本底真空5×10?? Pa，初始功率1.8 kW，蒸鍍速率10 ?/s，分兩次沉積，每次500 nm，中間冷卻30 min，厚度約為1.015 μm。

2

檢測與表征

flexfilm

厚度測試

Flexfilm探針式臺階儀測試顯示，樣品A厚度為1.017 μm，樣品B為1.015 μm，均與目標厚度一致。

電阻率與均勻性測試

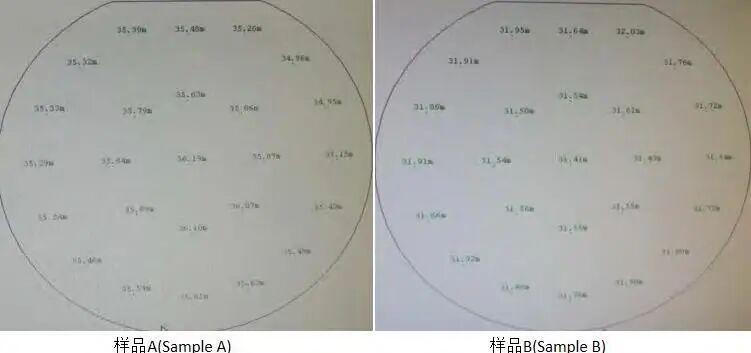

兩種方法沉積1μm鋁膜的方塊電阻分布圖

采用四點探針測試方阻分布：

樣品A平均方阻為35.6 mΩ/□，非均勻性為±1.6%。

樣品B平均方阻為31.5 mΩ/□，非均勻性為±0.97%。

電子束蒸發鋁膜的均勻性和電阻率均優于磁控濺射樣品。

表面形貌與粗糙度測試

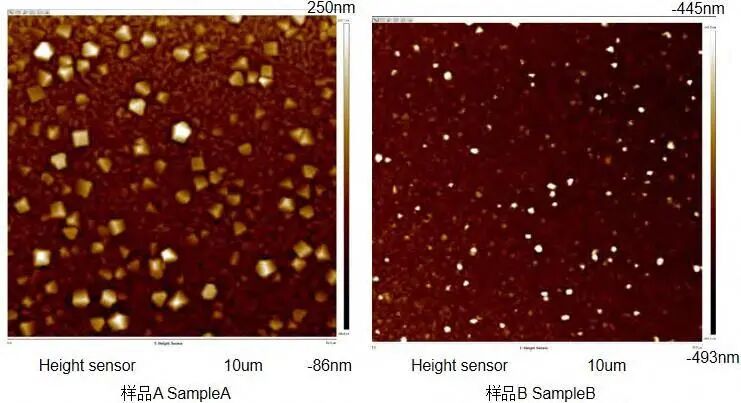

兩種方法沉積1μm鋁膜的表面形貌

測試結果顯示：

樣品A最大谷峰高度Rmax為432 nm，表面粗糙度Ra為29.5 nm。

樣品B最大谷峰高度Rmax為99 nm，表面粗糙度Ra為2.5 nm。

電子束蒸發鋁膜表面更平整，粗糙度顯著低于磁控濺射樣品。

反射率測試

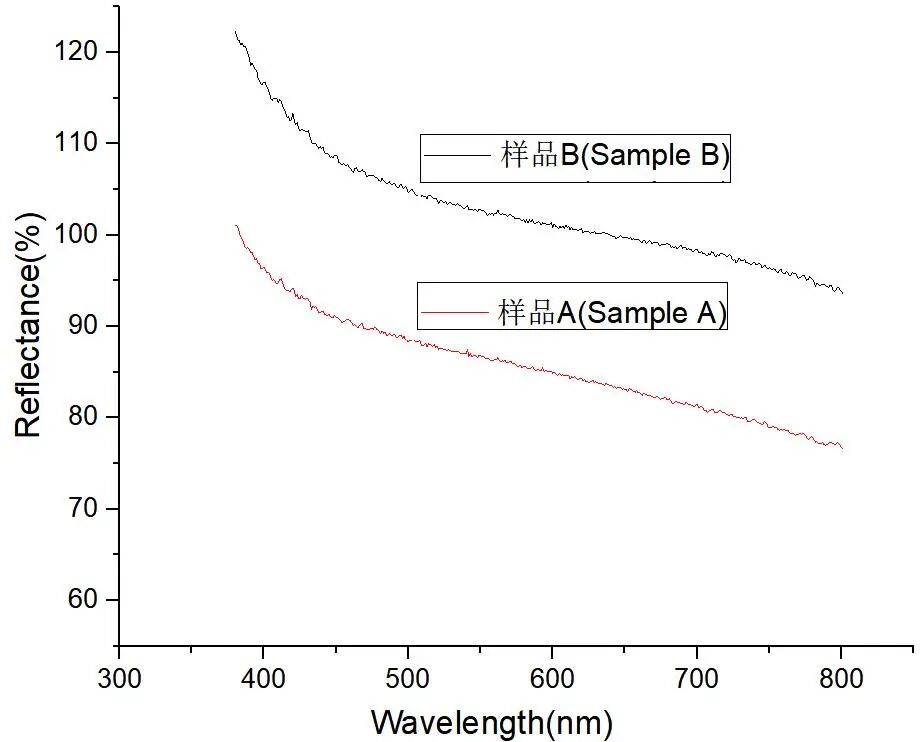

兩種方法沉積1μm鋁膜的反射率

紫外可見分光光度計測試波長范圍為300~800 nm：

樣品A反射率從101%降至76%。

樣品B反射率從121%降至95%。

電子束蒸發鋁膜在各波長下的反射率均高于磁控濺射樣品。

致密性測試

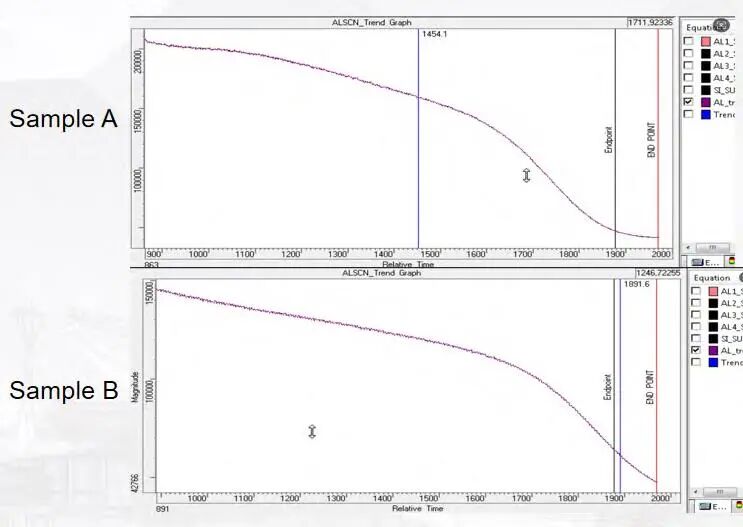

兩種方法沉積1μm鋁膜的刻蝕時間

首次引入離子束刻蝕終點檢測法，通過刻蝕時間判斷薄膜致密性。在相同刻蝕條件下：

樣品A刻蝕時間為1971 s。

樣品B刻蝕時間同樣為1971 s。

兩者刻蝕時間一致，表明致密性無顯著差異。

3

實驗結果分析

flexfilm

均勻性：電子束蒸發鋁膜的非均勻性（±0.97%）優于磁控濺射（±1.6%）。改進后的無底坩堝使熔融鋁液面呈凸起狀，電子束斑落在液面頂部，形成類似小平面源，避免了傳統蒸發中的“挖坑效應”，提高了膜厚均勻性。

電阻率：樣品B電阻率低于樣品A。磁控濺射過程中，高能電子對襯底的轟擊導致溫升，可能引發腔壁氣體解吸，與鋁反應生成氧化物或引入氬氣殘留，增加電阻。而電子束蒸發過程襯底溫度變化小，膜層更純凈。

表面粗糙度：濺射原子能量高（10~50 eV），易誘發柱狀晶生長，增加粗糙度；蒸發原子能量低（<1 eV），易形成層狀結構，表面更平整。

反射率：兩者反射率均隨波長增加而下降，但電子束蒸發樣品反射率更高。粗糙表面導致漫反射增強，是磁控濺射樣品反射率偏低的主要原因。

致密性：兩者刻蝕時間相同，表明致密性無差異。改進后的電子束蒸發技術提高了蒸鍍原子的能量，增強了原子遷移與擴散能力，有效填充薄膜缺陷，提升了致密性。

本研究通過改進電子束蒸發設備與工藝，在4英寸硅襯底上成功制備出性能優異的鋁膜。實驗結果表明，電子束蒸發鋁膜在電阻率、均勻性和反射率方面均優于磁控濺射鋁膜，在致密性方面兩者無明顯差異。該研究為電子束蒸發技術在鋁膜制備中的應用提供了新的實驗支持，突破了傳統認知中磁控濺射全面占優的觀點。

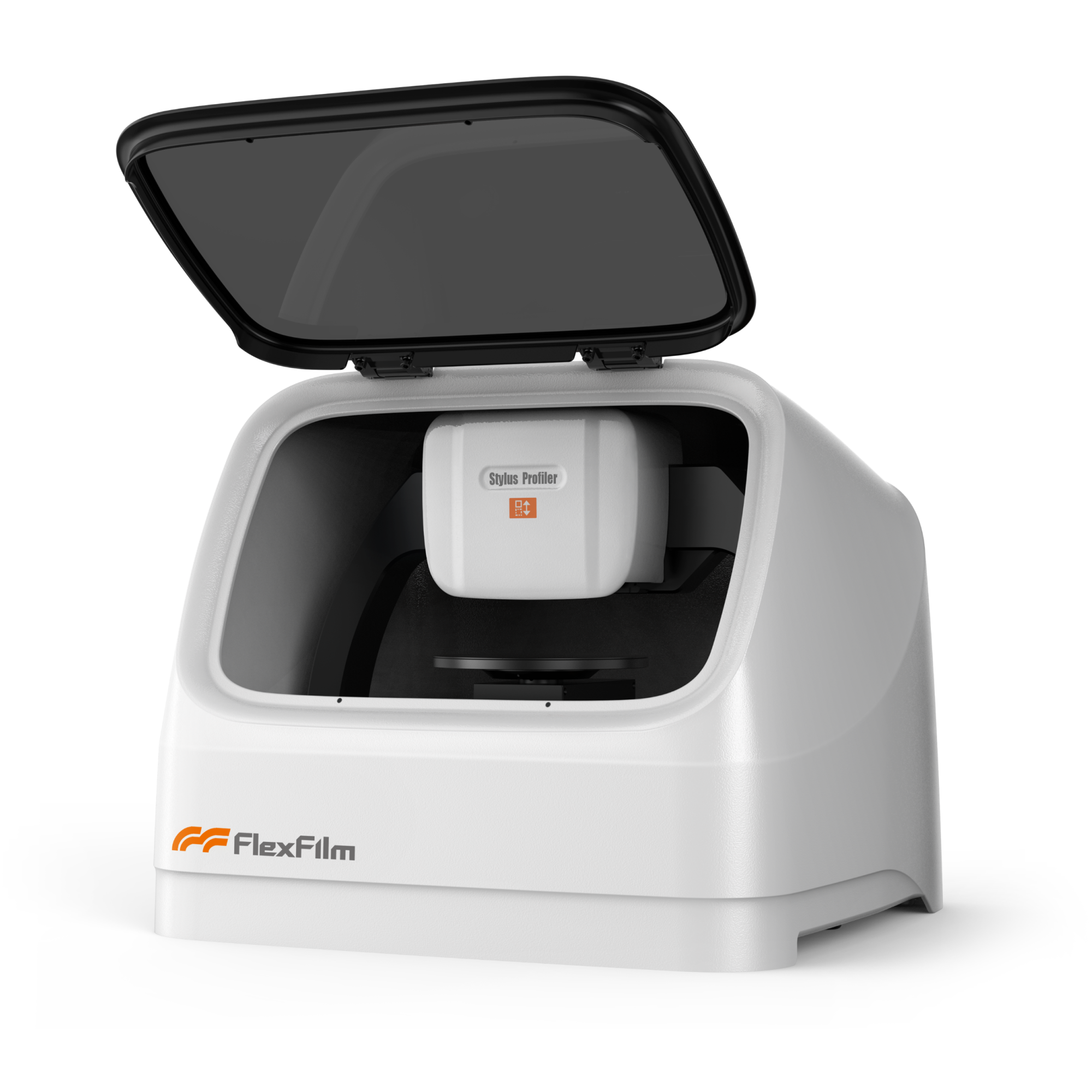

Flexfilm費曼儀器探針式臺階儀

flexfilm

費曼儀器探針式臺階儀在半導體、光伏、LED、MEMS器件、材料等領域，表面臺階高度、膜厚的準確測量具有十分重要的價值，尤其是臺階高度是一個重要的參數，對各種薄膜臺階參數的精確、快速測定和控制，是保證材料質量、提高生產效率的重要手段。

• 配備500W像素高分辨率彩色攝像機
• 亞埃級分辨率，臺階高度重復性1nm
• 360°旋轉θ平臺結合Z軸升降平臺
• 超微力恒力傳感器保證無接觸損傷精準測量

費曼儀器作為國內領先的薄膜厚度測量技術解決方案提供商，Flexfilm費曼儀器探針式臺階儀可以對薄膜表面臺階高度、膜厚進行準確測量，保證材料質量、提高生產效率。

#電子束蒸鍍#磁控濺射#鋁薄膜#費曼儀器

原文參考：《電子束蒸鍍和磁控濺射沉積鋁膜性能的對比研究》
