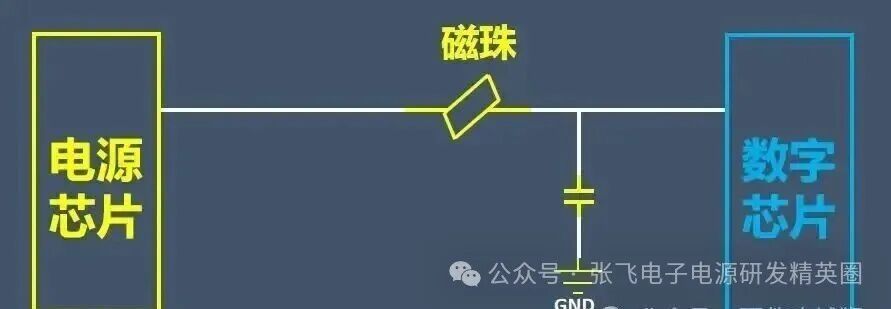

電路設計時，我們常常在芯片電源的輸入放一個磁珠和電容，用以濾除電源上的高頻噪聲。

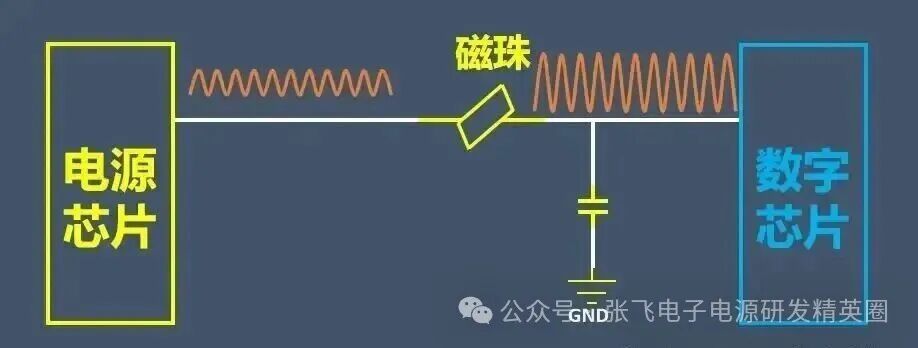

但是有時候會發現，加了磁珠后，芯片電源輸入處紋波竟然變大了，超出了電源紋波范圍，導致芯片工作異常。

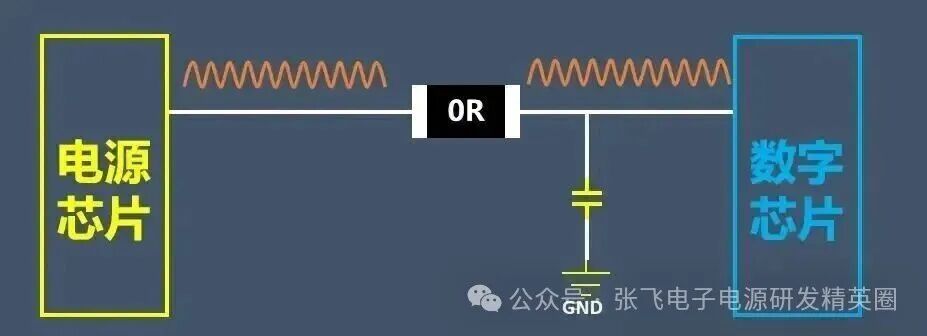

把磁珠換成0R電阻后又沒有這種問題。

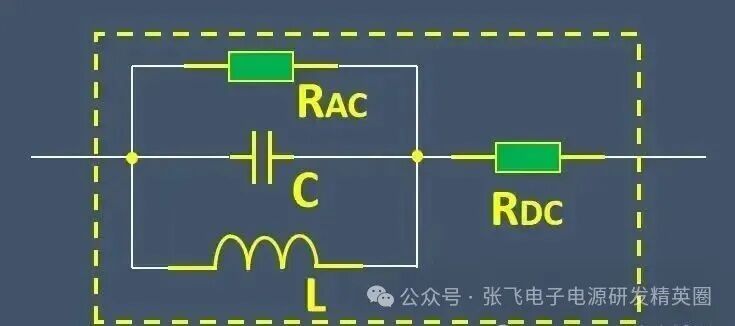

為了弄清這個問題，我們看一下磁珠的等效電路，它等效為電阻電容和電感的并聯，Rdc是直流電阻，一般很小。

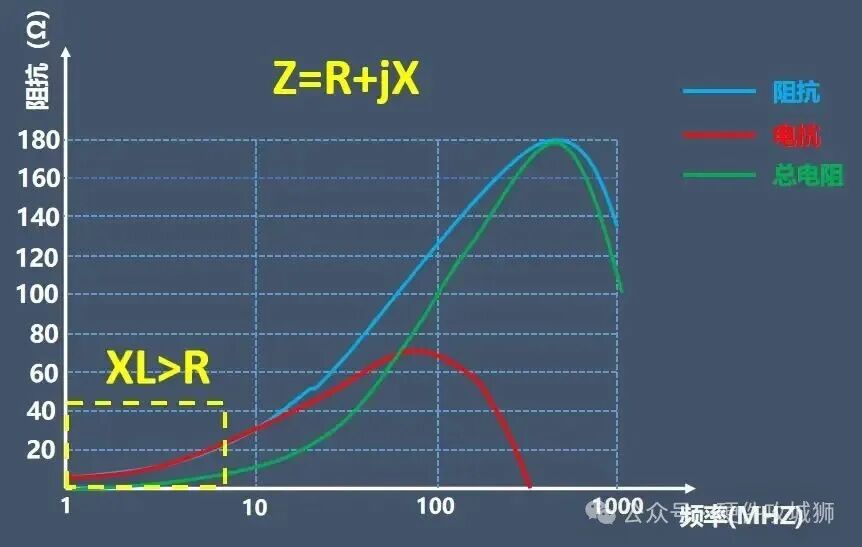

我們看到它的阻抗曲線，當頻率比較低的時候，磁珠的阻抗主要由感抗決定，磁珠呈感性，相當于一個電感，這個電感感值一般在幾百nH。

而頻率比較高時，阻抗由電阻決定。

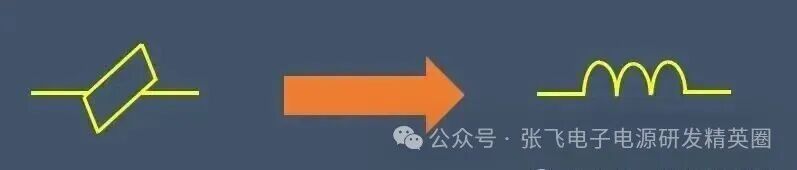

我們再看到前面芯片電源輸入的電路，頻率比較低時我們把磁珠可以等效成一個電感。

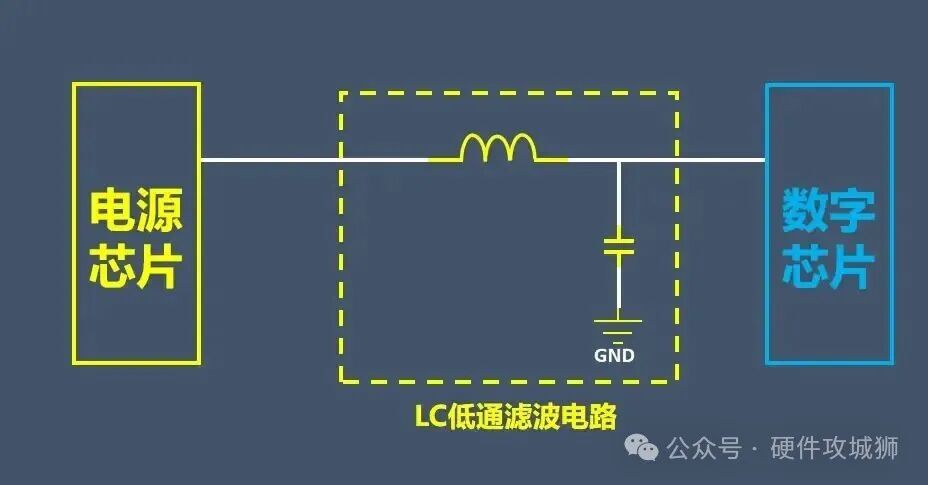

大家有沒有發現，其實這就是一個LC低通濾波電路。

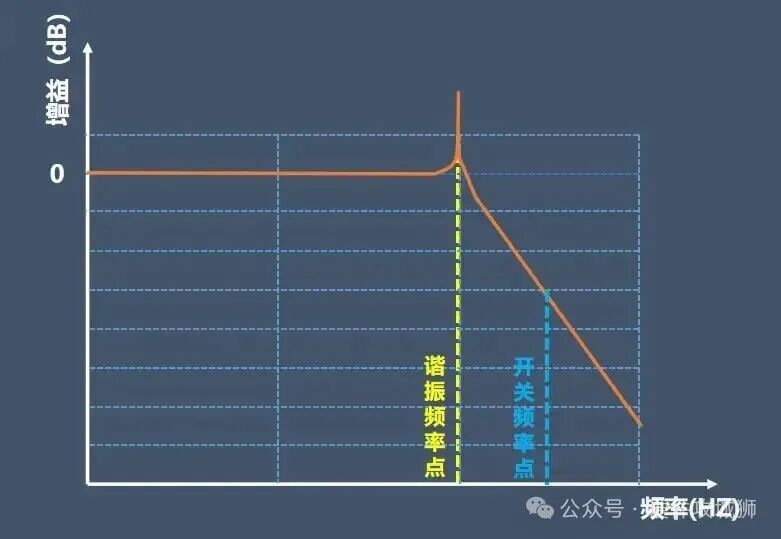

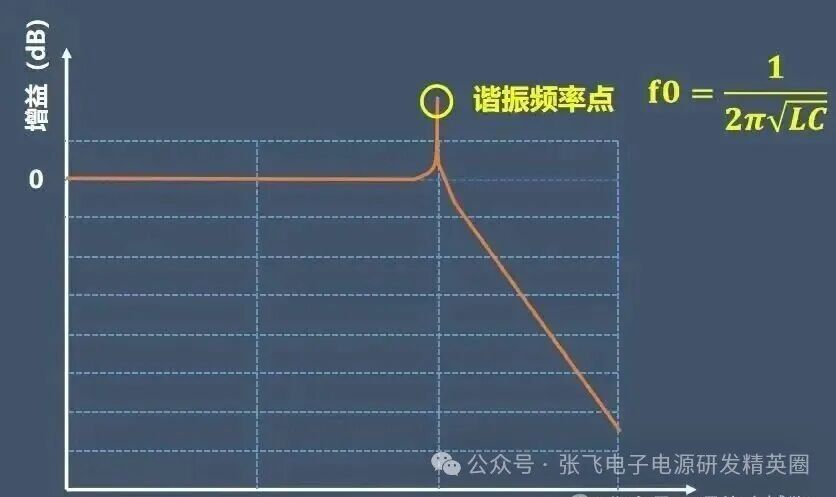

而LC低通濾波電路的增益曲線是這樣的

這個冒出來的點對應的頻率為電感和電容的諧振頻率，為1/2Π根號(LC)，如果輸入為諧振頻率點附近的信號，那么這個LC電路會把這個信號放大，理論上諧振頻率處的放大倍數為無窮大。

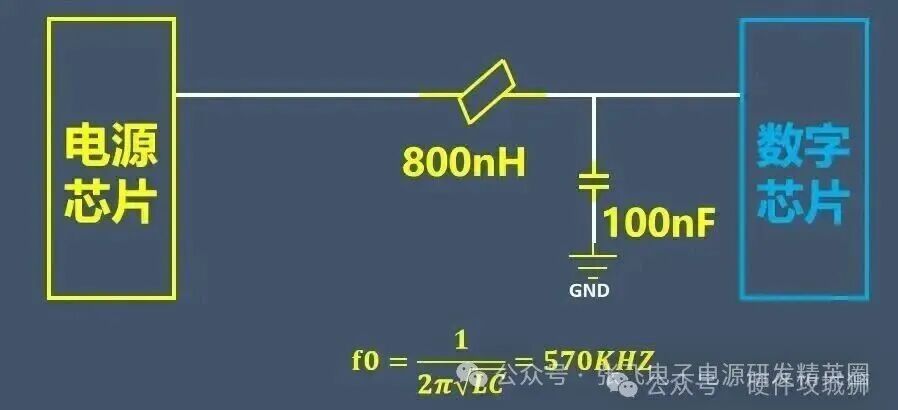

假設磁珠在頻率比較低時感值為800nH，后面加的電容為100nF，那么我么可以計算出，這個電路的諧振頻率為580KHZ。

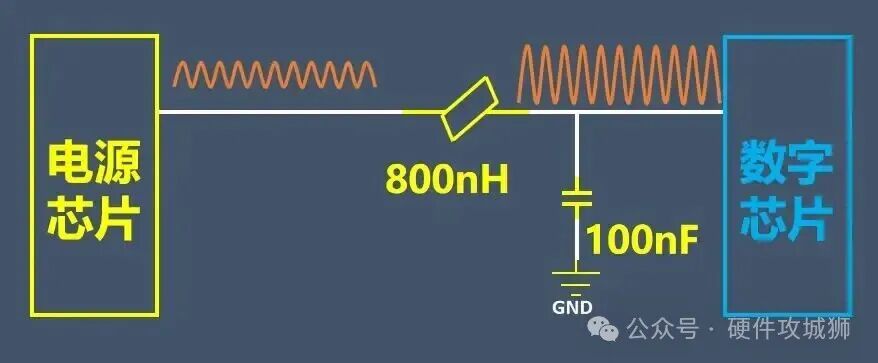

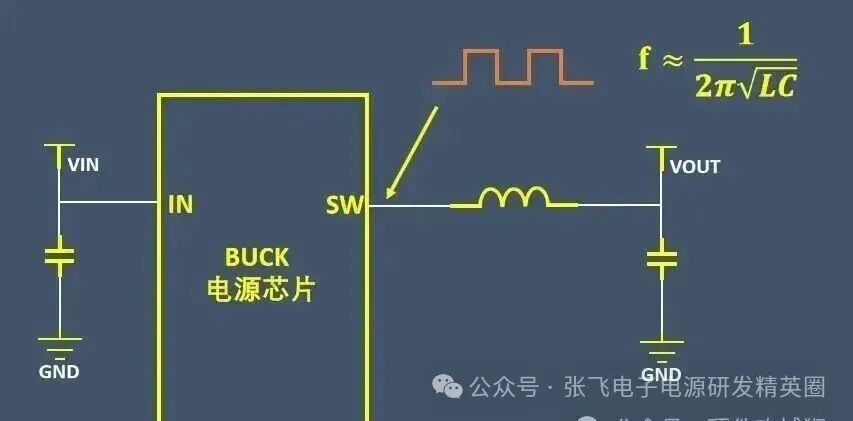

如果我們前級的電源是BUCK電源提供的的，電源的開關頻率正好落在諧振頻率附近，那么輸出電壓的紋波經過磁珠到芯片電源輸入處就會被放大。

也就是我們前面講到到的電源經過磁珠后紋波變大的現象。

要解決這種問題其實也很簡單，只需要把磁珠和電容的諧振頻率點與電源的開關頻率錯開就可以了。

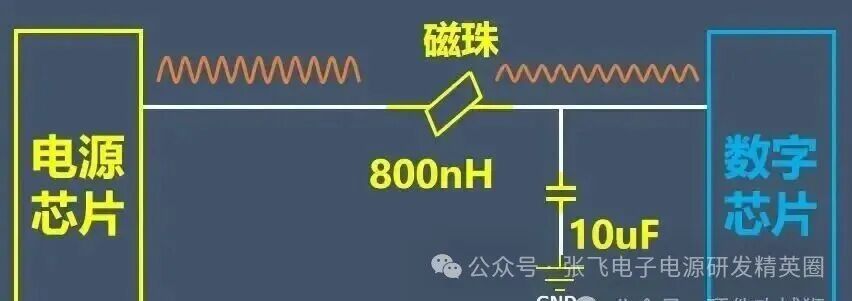

我們一般把后面的這個電容變大一點，比如從100nF變成10uF就可以讓諧振頻率變成57KHZ，從而可以和電源開關信號的頻率錯開，避免產生諧振。
