深圳市科瑞杰科技有限公司-示波器是電子電氣工程師最常用的工具之一，了解示波器測量系統的質量是極為重要的。通過一些關鍵指標如帶寬、采樣率、存儲深度等可以進行一些最基本的比較。

波形捕獲率

示波器的波形捕獲率：示波器單位時間內捕獲多少次波形，單位為“wfm/s”中文一般寫作“次/秒”、“幀/秒”。又稱為“波形刷新率”、“波形觸發率。

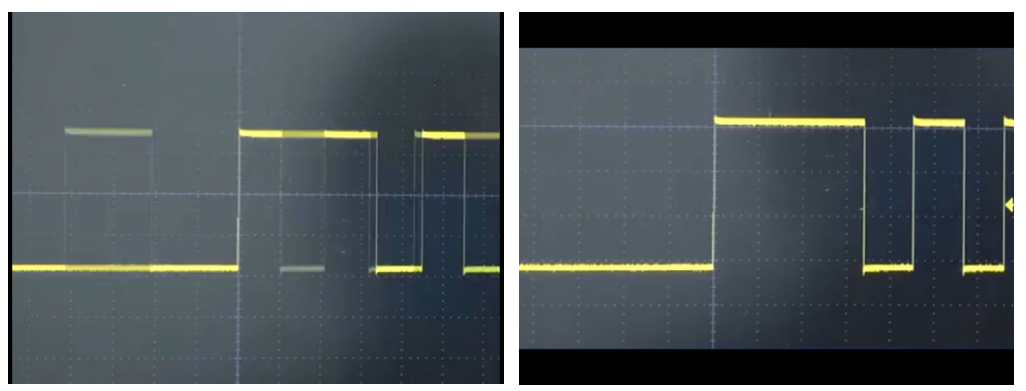

我們先了解一下另外一個概念，顯示刷新率：顯示刷新率就是屏幕每秒鐘刷新的次數，一般情況下人的肉眼刷新率是60Hz 左右，我們平時肉眼看到示波器上的波形一直在變化，但肉眼能觀察信號的變化的速率只有60Hz左右，60次/秒。肉眼看到示波器上的波形在“不停地”變化，但實際上波形這次變化到下次變化之間對應的信號有“極大量”的信號都已經“被漏失”了，并沒有顯示在示波器的屏幕上。

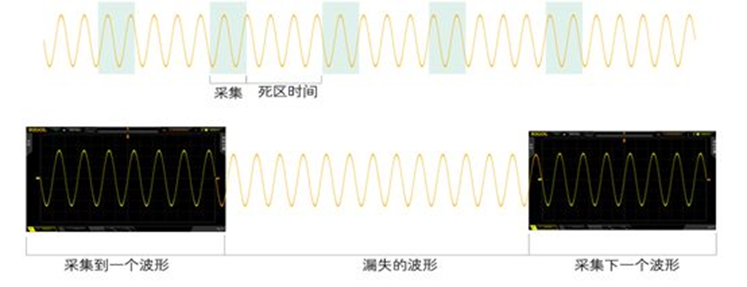

讓我們回到波形捕獲率這個概念上，了解一下數字示波器顯示波形的過程：信號經探頭后進入示波器輸入通道，進入放大器，ADC，采集存儲器，然后示波器會將采集存儲器中的數據點傳輸?shù)?a href="http://www.makelele.cn/v/tag/132/" target="_blank">CPU單元進行顯示處理，測量和運算。數字示波器采樣、處理數據是需要時間的，這段時間稱為死區時間。死區時間內示波器不采樣，所以實際上不是所有波形我們都能在屏幕上看到，我們看到的波形其實是分隔成一段一段的。

波形捕獲率也不是一成不變的，它受到示波器水平刻度、記錄長度、采樣率以及所選后處理功能（數學函數、測量和分析）的影響。

做一個簡單的計算，示波器屏幕的水平軸是1us，理想狀態無死區時間捕獲的話1s時間能夠捕獲1百萬個屏幕，現在示波器的波形捕獲率一般在幾萬到幾十萬之間，可見捕獲的波形漏失了很多。

但是如果示波器屏幕的水平軸是1ms，理想狀態無死區時間捕獲的話1s時間能夠捕獲1千個屏幕，那么示波器是不是能夠無縫捕獲波形了呢？

記錄長度越大，數據處理的時間也就越長，波形捕獲率也就越低。

橫河DLM3000/DLM5000系列示波器具有最大500Mpoint的記錄長度

深存儲的利用

利用大容量存儲記錄下來的波形數據量很大，波形很密集，難以觀察，需要有更好的工具來分析。

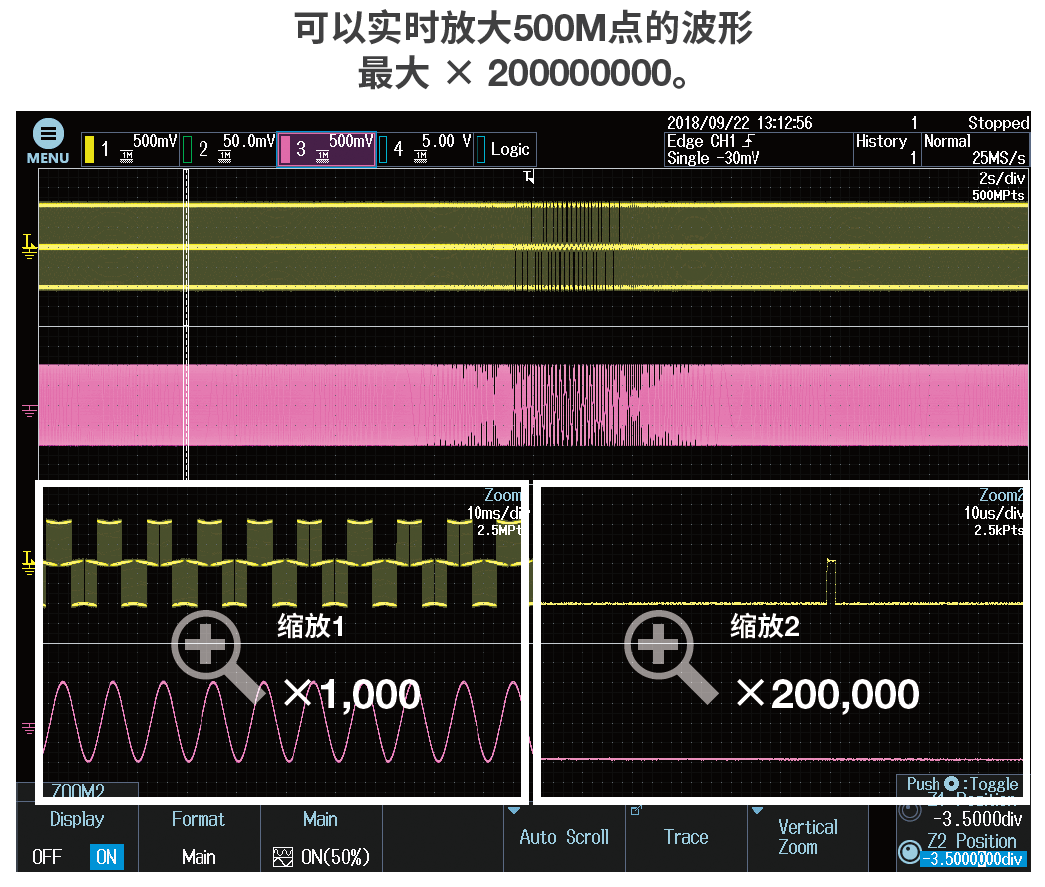

? 實時雙窗口放大

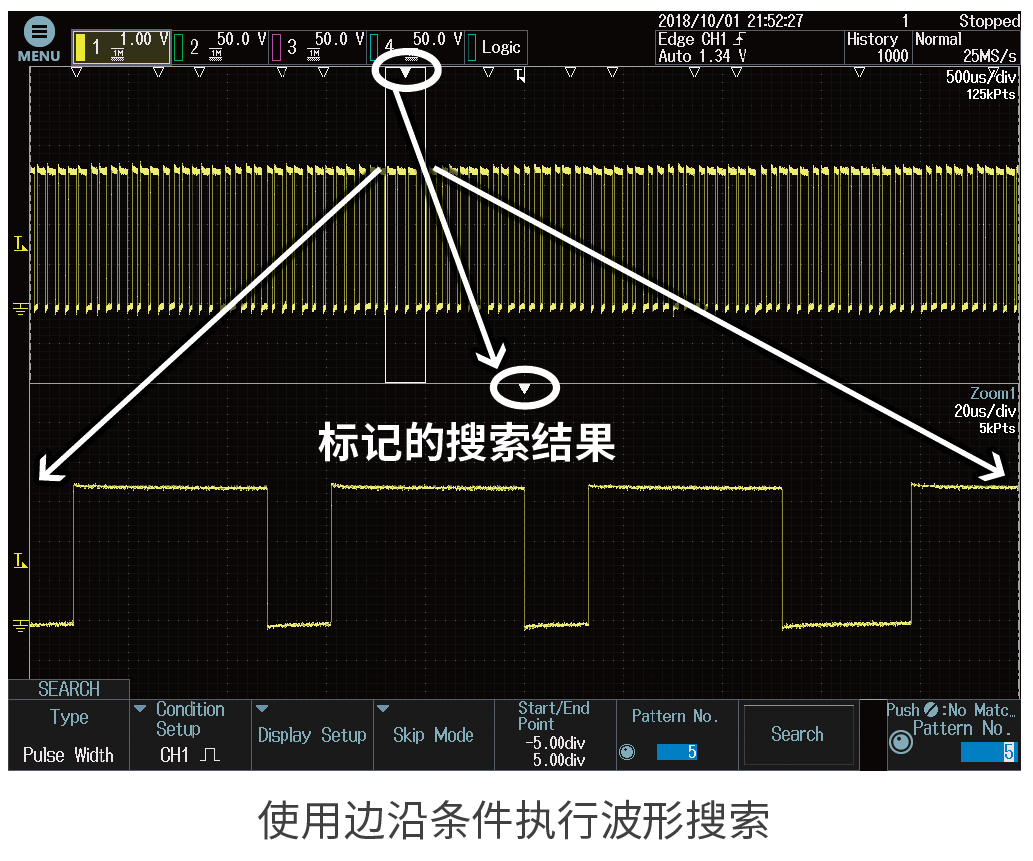

? 波形搜索

深圳市科瑞杰科技有限公司--專注于電子零部件測試技術產品的研發，致力成為可靠性測試技術的領先企業，公司推出的柔性多合一高動態同步測試平臺及系列軟硬件產品，通過對測試資源、測試知產進行全方位的數字建模，讓企業自我快捷實現多場景、復合工況下的智能測試。
