特性描述

FZH33 （深圳市方中禾科技）是具有內控同步功能的三通道 LED固定 18mA恒流驅動 IC，信號輸入斷開后實現同步固定七 彩花樣變化，可防止芯片損壞導致的后續級聯芯片不工作。適合制作全內控?zé)魲l，無需控制器。芯片 內部集成有 MCU固化程序和單線數字接口、數據鎖存器、LED恒流驅動等電路。VDD引腳內部集成 5V穩壓 管，外圍器件少。適用于護欄管、點光源等 LED裝飾類產品。本產品性能優良，質量可靠。

功能特點

?采用功率 CMOS工藝

? OUT輸出端口耐壓 24V

? VDD內置 5V穩壓管，串接電阻后電壓支持 6～24V

?固定恒流輸出 18mA

? PWM輝度控制電路，256級輝度可調

?精確的電流輸出值

（通道與通道）最大誤差：±3%

（芯片與芯片）最大誤差：±5%

?單線串行級聯接口

?振蕩方式：內置 RC振蕩并根據數據線上信號進行時鐘同步，在接收完本單元的數據后能自 動 將后續數據再生并通過數據輸出端發送至下級,信號不隨級聯變遠而出現失真或衰減

?內置上電復位電路，上電復位后所有寄存器初始化為零

?外控模式數據傳輸速率 800KHz

?內控模式數據傳輸速率 500KHz

?內控模式芯片發送數據 2048點

?封裝形式：SOT23-6

內部結構框圖

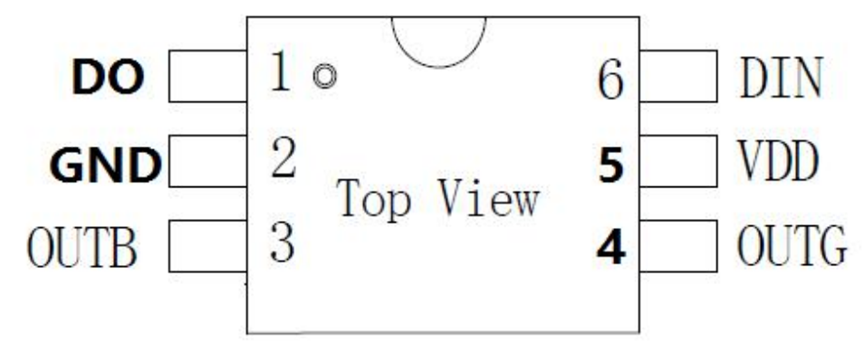

管腳排列

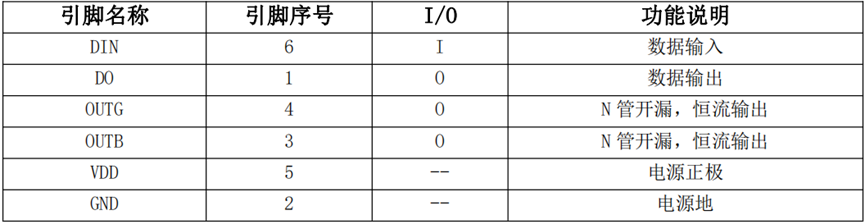

管腳功能

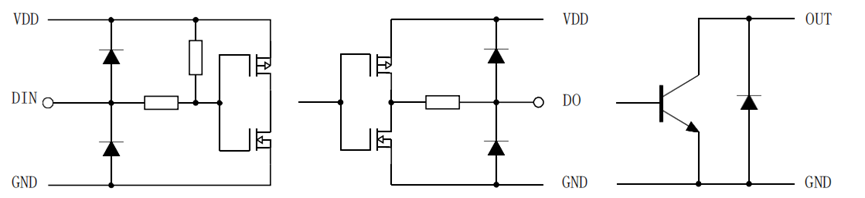

輸入輸出等效電路

集成電路系靜電敏感器件，在干燥季節或者干燥環境使用容易產生大量靜電，靜電放電可能會損壞集成電 路，建議采取一切適當?shù)募呻娐奉A(yù)防處理措施，不正當?shù)牟僮骱秃附?，可能?huì)造成 ESD損壞或者 性能下 降，芯片無法正常工作。

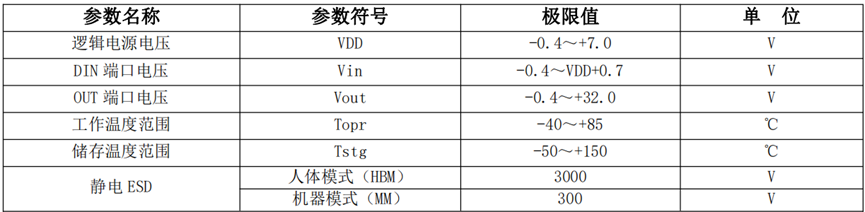

極限參數

（1）以上表中這些等級，芯片在長時間使用條件下，可能造成器件永久性傷害，降低器件的可靠性。我們不建議在其 它任何條件下，芯片超過這些極限參數工作；

（2）所有電壓值均相對于系統地測試。

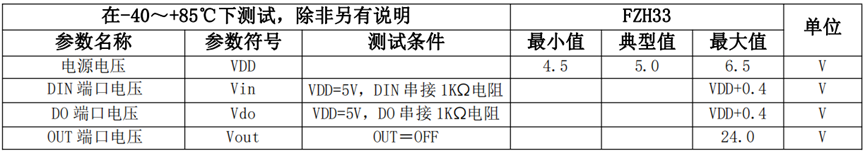

推薦工作條件

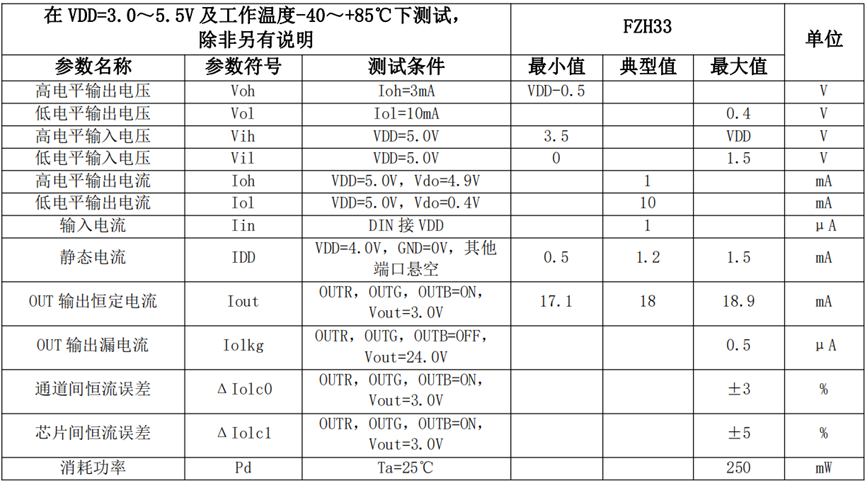

電氣特性

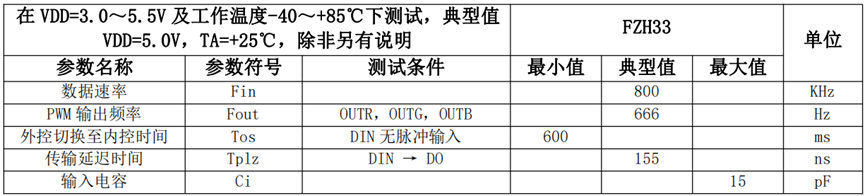

開關特性

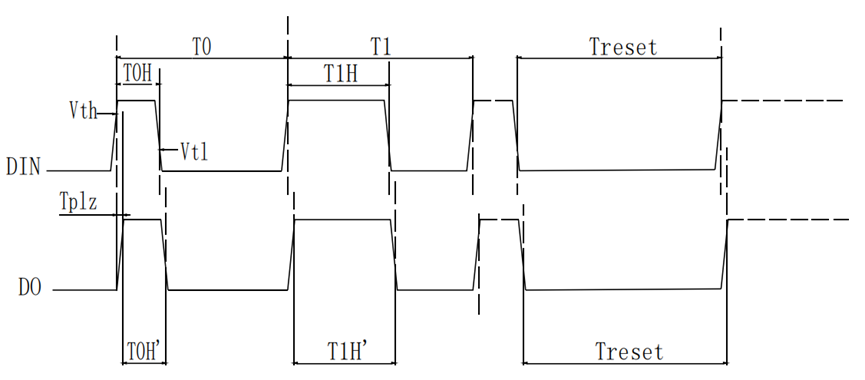

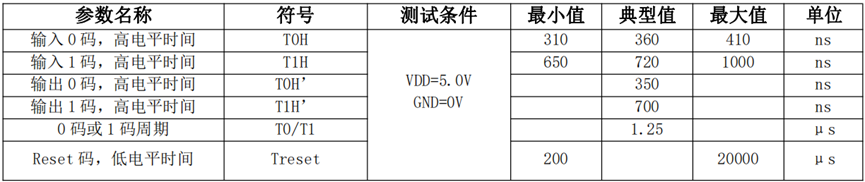

時序特性

（1）0碼或 1碼周期在 1.25μs（頻率 800KHz）至 2.5μs（頻率 400KHz）范圍內，芯片均可正常工作，但是 0碼和 1碼 高電平時間必須符合上表中相應數值范圍；

（2）不需復位時，字節之間的低電平時間不要超過 50μs，否則芯片可能復位，復位后又重新接收數據，無法實現數 據正確傳送。

功能說明

本芯片為單線通訊，采用歸零碼的方式發送信號。芯片上電復位后，接收 DIN端發來的數據，接 收 完 24bit后，DO端口開始轉發 DIN端繼續發來的數據，為下顆級聯芯片提供輸入數據。在轉發 數據之 前，DO端口一直為低電平。如果 DIN端輸入 Reset復位信號，芯片 OUT端口將根據接收到的 24bit數據輸 出相應占空比的 PWM波形，且芯片重新等待接收新的數據，在接收完開始的 24bit數據 后，通過 DO端口 轉發數據，芯片在沒有接收到 Reset信號前，OUTR、OUTG、OUTB原輸出保持不變。

芯片采用自動整形轉發技術，信號不會失真衰減。對于所有級聯在一起的芯片，數據傳輸?shù)闹芷?是一致的。

1、一幀完整數據結構

D1、D2、D3、D4、……、Dn數據格式相同，D1表示級聯第 1 顆芯片的數據包，Dn表示級聯第 n顆芯 片的數據包，每個數據包包含 24bit數據位。Reset表示復位信號，低電平有效。

2、Dn的數據格式

每個數據包包含 8×3bit數據位，高位先發。 R[7:0]:用于設置 OUTR輸出的 PWM占空比。全 0碼 為關斷，全 1碼為占空比最大，256級可調。 G[7:0]:用于設置 OUTG輸出的 PWM占空比。全 0碼 為關斷，全 1碼為占空比最大，256級可調。 B[7:0]:用于設置 OUTB輸出的 PWM占空比。全 0碼 為關斷，全 1碼為占空比最大，256級可調。

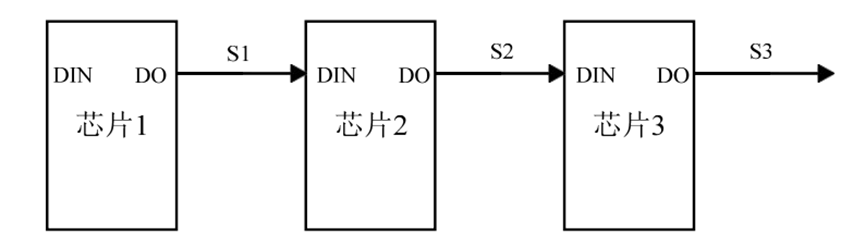

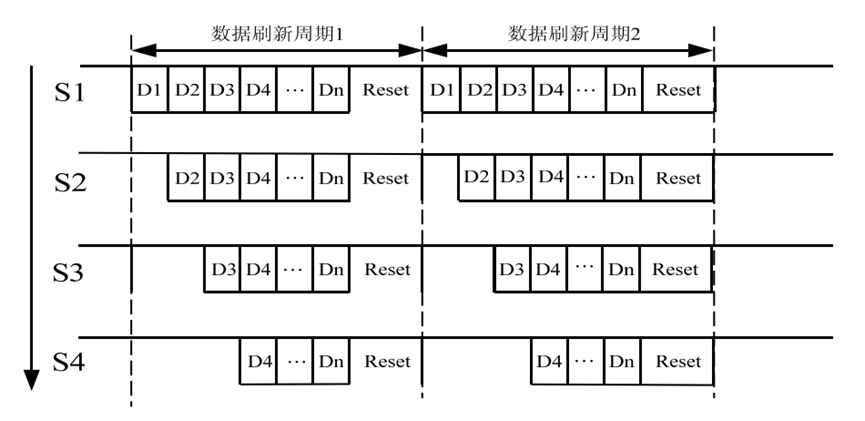

3、數據接收和轉發

其中 S1為控制器發送的數據，S2、S3、S4為 級聯 FZH33轉發的數據。

芯片級聯時數據接收和轉發過程如下：控制器發送數據包 D1，芯片 1接收第一組 24bit，此時芯 片 1無轉發；然后控制器發送數據包 D2，芯片 1接收第二組 24bit，由于芯片 1已經存有第

一組 24bit，因 此，芯片 1通過 DO把第二組 24bit轉發給芯片 2，芯片 2接收芯片 1轉發來的數據包 D2，此時芯片 2無轉 發；然后控制器發送數據包 D3，芯片 1又把接收到的第三組 24bit轉發給芯片 2，由于芯片 2已經存有第 二組 24bit，因此，芯片 2又把第三組 24bit轉發給芯片 3,芯片 3接收到 第三組 24bit；依此類推，級聯的 所有芯片將得到各自的顯示數據。此時如果控制器發送一個 Reset信號，所有芯片將會復位并把各自接 收到的 24bit數據解碼后控制 OUT端口輸出，完成一個數據刷新 周期，芯片又回到接收準備狀態。Reset低電平有效，保持低電平時間大于 200μs，芯片復位，但需 注意低電平時間不應大于 20000μs，否則 芯片有可能切換至內控模式。

應用信息

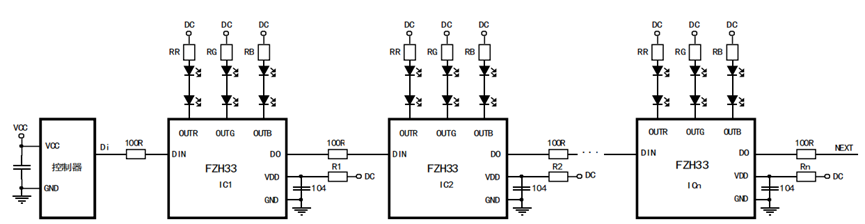

1、典型應用電路

為防止產品在測試時帶電插拔產生的瞬間高壓導致芯片信號輸入輸出引腳損壞，應該在信號輸入 及輸出腳串接 100Ω保護電阻。此外，圖中各芯片的 104退耦電容不可缺少，且走線到芯片的 VDD和 GND腳應盡量短，以達到最佳的退耦效果，穩定芯片工作。

2、電源配置

FZH33 可以配置為 DC6～24V電壓供電，但根據輸入電壓不同，應配置不同的電源電阻，電阻計算 方法：VDD端口電流按 10mA計算，VDD串接電阻 R=（DC-5.5V）÷10mA（DC為電源電壓）。

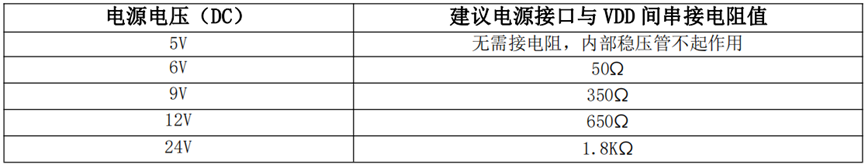

配置電阻典型值列表如下：

3、內控花樣

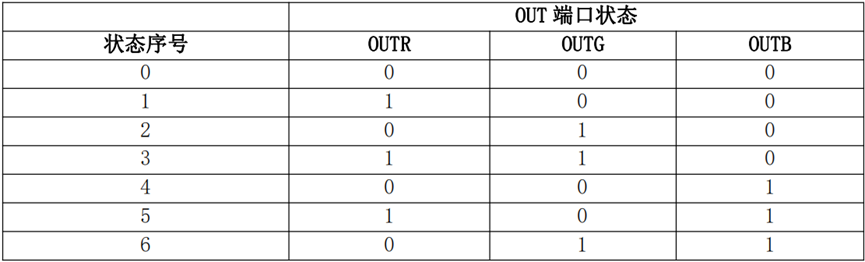

當芯片電源正常，且檢測到 DIN沒有信號輸入，或本來信號正常，之后突然丟失 300ms左右后， 芯 片進入內控模式，進行如下循環閃爍：

注：‘0’表示通道關斷，‘1’表示通道開通。

如下圖，上電后芯片 1檢測無信號輸入，則進入內控模式，RGB進行內控花樣變化，同時，DO端 口 會自動發送數據給后級芯片，實現同步顯示功能。

芯片進入內控模式后，發送數據 2048點。

4、如何計算數據刷新速率

數據刷新時間是根據一個系統中級聯了多少像素點來計算的，一組 RGB通常 為一個像素（或一段）， 一顆 FZH33芯片可以控制一組 RGB。

按照正常模式計算：

1bit 數據周期為 1.25μs（頻率 800KHz），一個像素?cái)?shù)據包括 R（8bit）、G（8bit）、B（8bit） 共24bit，傳輸時間為 1.25μs×24=30μs。如果一個系統中共有 1000個像素點，一次刷新全部顯示的時 間為 30μs×1000=30ms（忽略 Reset信號時間），即一秒鐘刷新率為：1÷30ms≈33Hz。

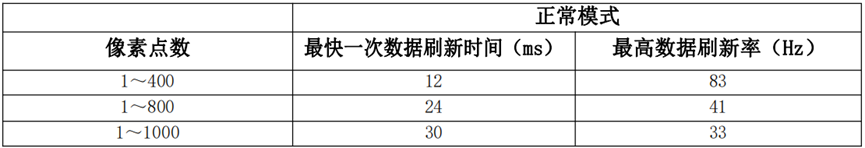

以下是級聯點數對應最高數據刷新率表格：

5、如何使 FZH33工作在最佳恒流狀態

FZH33為恒流驅動，根據恒流曲線可知，當 OUT端口電壓達到 0.8V就會進入恒流狀態。但并非電 壓越高越好，電壓越高，芯片的功耗就越大，發熱也越嚴重，降低整個系統的可靠性。建議 OUT端口 開 通時電壓在 1.2～3V 之間較為合適，可以通過串接電阻的方式來降低 OUT端口過高的電壓。以下是 選用 電阻阻值的計算方式：

系統驅動電壓：DC單個 LED導通壓降：Vled串 聯 LED個數：n恒流 值：Iout恒流電壓：

1.5V電阻：R R=（DC-1.5V -Vled×n）÷ Iout例：系統供電：DC24V，單個 LED導通壓降：2V，串聯 LED個 數：6，恒流值：18mA，根據上述公式 計算可得：R=（24V-1.5V-6V×2）÷18mA≈583Ω，只需在 OUT端口串聯 583Ω左右的電阻即可。

6、如何使用 FZH33擴流

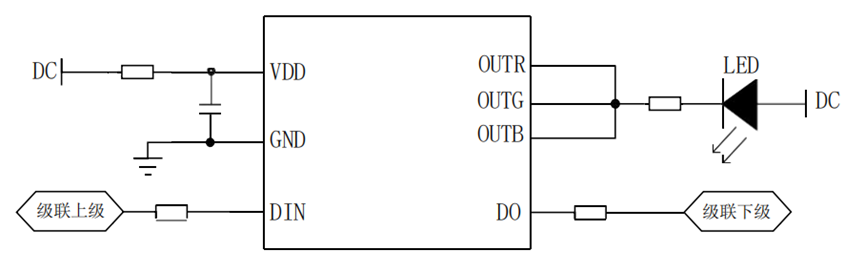

FZH33 每個 OUT端口恒定輸出 18mA電流，如果用戶需要擴大驅動電流，可將 RGB三個 OUT端口短接 后使用，每短接一個 OUT端口，最大恒流值將增加 18mA，將三個 OUT端口全部短接后最大恒流值 可達 54mA。此方法需軟件同時配合控制，分別寫三組寄存器值，即可實現精確的電流控制和較大的驅動電流。

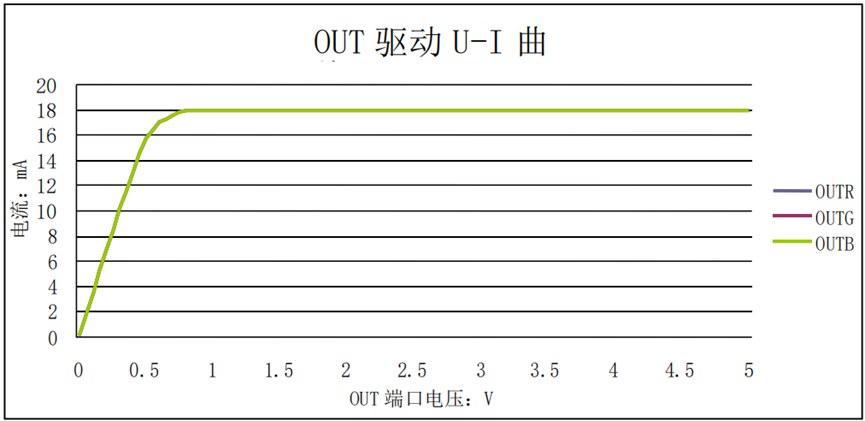

恒流曲線

將 FZH33應用到 LED產品設計上時，通道間甚至芯片間的電流差異極小，當負載端電壓發生變化 時，其輸出電流的穩定性不受影響，恒流曲線如下圖所示：

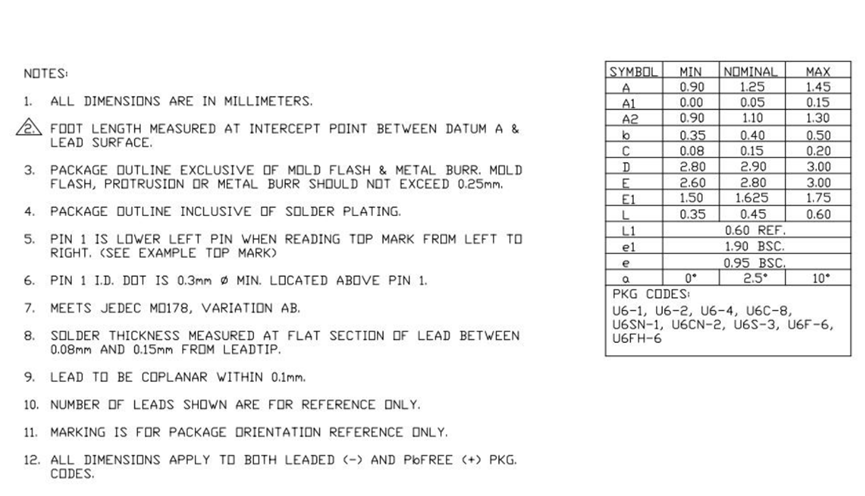

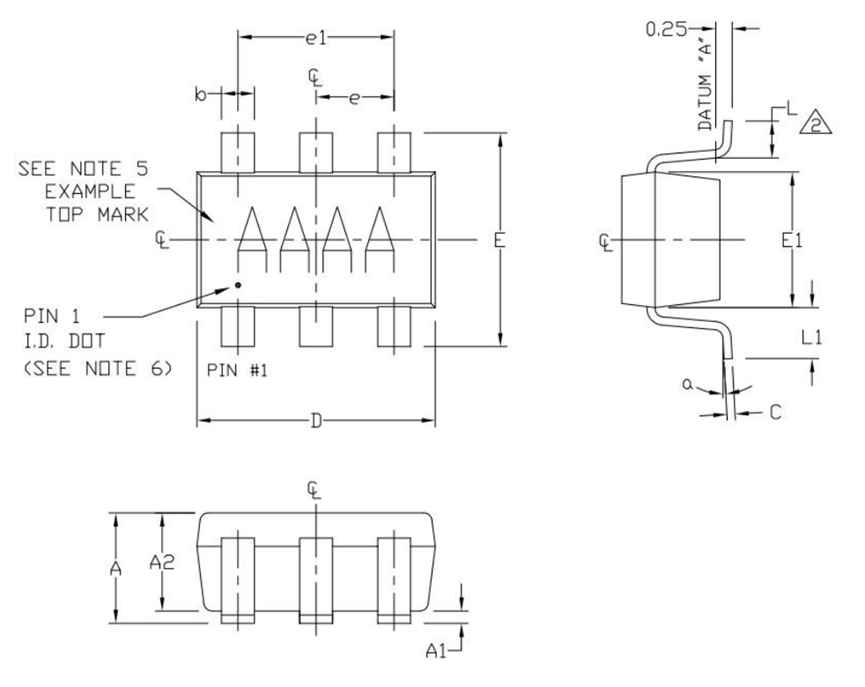

封裝說明 SOT23-6

?
