在西格電力防逆流柔性控制系統中，防逆流柔性控制方案，咨詢服務:1.3.7-5.0.0.4-6.2.0.0，SGE7121調控終端扮演著“核心大腦”的角色——它既是數據處理中心，也是指令下發樞紐，通過精準的數據分析、高效的指令傳輸與靈活的動態適配，協同SGE6000-G保護裝置構建起“預判-調控-校驗”的閉環體系，徹底顛覆傳統剛性跳閘模式，實現光伏逆變器功率的柔性、精準調節，為分布式光伏防逆流提供智能化核心支撐。

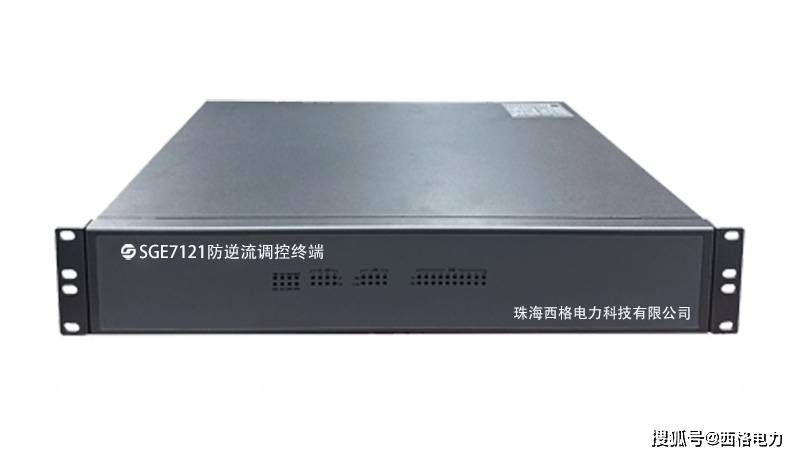

西格電力SGE7121防逆流調控終端

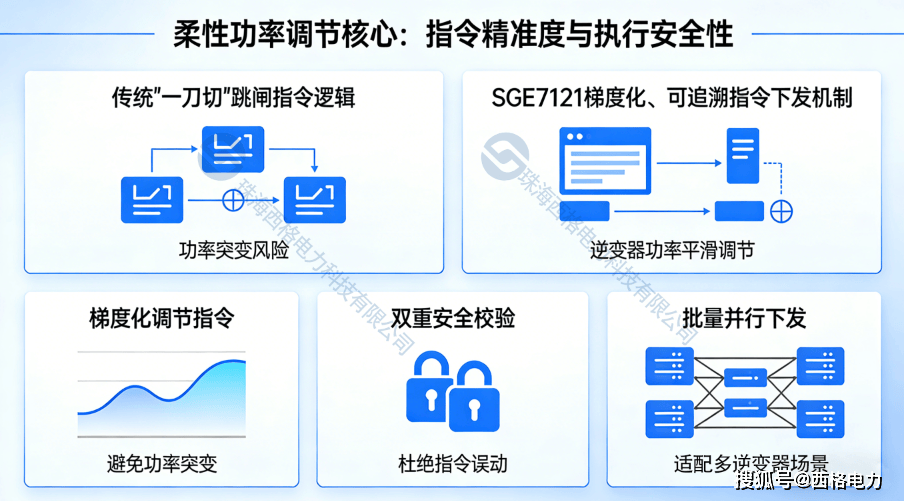

一、指令下發：梯度化精準管控，安全高效雙保障

柔性功率調節的核心，在于指令的精準度與執行的安全性，SGE7121摒棄傳統“一刀切”的跳閘指令邏輯，以梯度化、可追溯的指令下發機制，實現逆變器功率的平滑調節。其指令下發能力集中體現在三個維度：

一是梯度化調節指令，避免功率突變

當預判到光伏出力即將超出負荷需求時，SGE7121并非直接切斷逆變器運行，而是根據功率差值生成階梯式調節指令，按5%~10%的梯度逐步調整逆變器輸出功率，使光伏出力與負荷消耗平穩匹配，既杜絕逆流風險，又避免功率驟變對用電設備造成沖擊。指令響應時間≤200ms，可快速跟進負荷波動，確保調節及時性。

二是雙重安全校驗，杜絕指令誤動

指令下發前，終端會通過SM2算法對指令進行數字簽名，搭配TLS1.3加密通信通道，構建“簽名驗證+格式校驗”雙重安全屏障，防止指令被篡改或誤下發。同時內置自適應重試機制，若指令傳輸失敗，將根據故障類型匹配重試間隔（100ms~500ms），最大重試3次，重試失敗則觸發備用通信鏈路，確保指令100%送達。

三是批量并行下發，適配多逆變器場景

針對工商業多逆變器方陣，SGE7121支持廣播報文下發模式，終端配備1路以太網（10/100M自適應）與2路RS485接口，支持最大32臺逆變器并行管控，可將功率分配指令整合為統一通訊幀同步下發，再根據各逆變器額定功率與實時狀態微調分配值。同時兼容DL/T 634.5104、Modbus TCP等電力標準協議，實現多設備協同調節，避免單臺設備調節滯后引發的功率失衡，適配0.4kV~10kV不同電壓等級接入場景。

二、數據分析：實時運算+智能預判，筑牢預防性調控根基

SGE7121的“大腦”核心優勢，在于對海量數據的快速處理與前瞻性預判，而非被動響應監測數據。其數據分析能力構建于“實時采集-模型運算-風險預判”的全流程體系，為柔性調節提供決策依據。

• 在數據采集層面 ，終端搭載ARM Cortex-M4內核（運算主頻達180MHz，集成FPU浮點運算單元），與SGE6000-G保護裝置實現毫秒級數據同步，實時接收并網點三相電流、光伏出力、負荷消耗等核心數據，采樣頻率達10Hz，數據傳輸延遲≤10ms，確保對系統運行狀態的精準感知。終端內置8GB閃存與16KB RAM，可存儲1年以上歷史數據與調節日志，同時整合歷史發電數據、氣象數據構建配置模板庫，涵蓋不同光照、溫度條件下的功率輸出特征與調節策略，為智能預判提供堅實數據支撐。
• 在運算預判層面 ，終端搭載機器學習算法，通過實時數據與歷史模板的相似度匹配，預測未來~~3~5分鐘內的光伏出力與負荷變化趨勢，提前識別逆流臨界狀態。例如當預判到光照增強導致光伏出力將超出負荷10%時，提前啟動調節指令，實現“未到臨界先調控”的預防性效果。相較于傳統“檢測到逆流再動作”的模式，可提前0.5~~~1分鐘介入調節，從源頭杜絕逆流發生。

此外，終端支持增量式數據更新，僅傳輸變更參數而非全量數據，在窄帶通信環境下可降低80%以上的流量消耗，同時自動記錄調節全過程數據，生成可追溯的運行日志，為后續系統優化與故障排查提供依據。

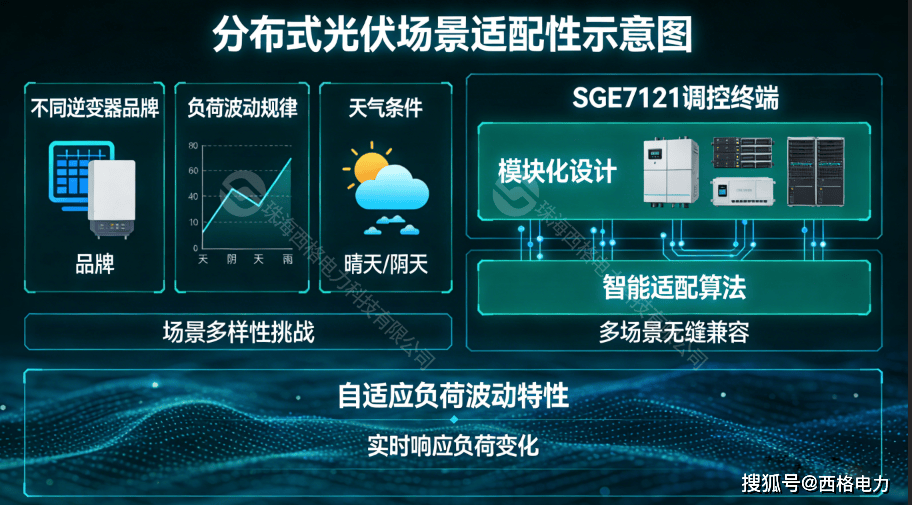

三、動態適配：多場景兼容，實現全工況靈活調節

分布式光伏場景的多樣性（不同逆變器品牌、負荷波動規律、天氣條件），對調控終端的適配能力提出極高要求。SGE7121通過模塊化設計與智能適配算法，實現多場景無縫兼容，打破傳統調控終端的剛性配置局限。

其一，兼容異構逆變器協議

終端內置協議轉換引擎，支持Modbus、IEC61850等主流通信協議，可適配不同品牌逆變器，無需對逆變器進行硬件改造，僅通過軟件配置即可完成對接，大幅降低系統集成成本。針對組串式逆變器方陣，還能根據各逆變器實時功率狀態，動態分配調節份額，確保方陣整體調節精度。

其二，自適應負荷波動特性

終端支持個性化閾值整定，技術人員可根據企業負荷規律，自定義050kW范圍內的逆流臨界閾值與調節靈敏度。設備采用寬壓供電設計，支持AC 85264V/DC 100~370V自適應輸入，工作溫度覆蓋-40℃~85℃，防護等級達IP20，適配工業嚴苛工況。同時具備負荷突變自適應能力，當檢測到負荷驟增/驟減（變化率≥20%）時，自動切換至應急調節模式，將指令響應時間縮短至100ms內，快速平衡功率供需。

其三，適配復雜氣象條件

基于環境響應模型庫，終端可根據實時光照、溫度數據調整調節策略，例如陰天光照不穩定時，適當擴大調節梯度、降低靈敏度，避免頻繁調節影響系統穩定性；晴天光照充足時，提高預判精度，精準捕捉功率峰值變化，最大化保留光伏收益。

四、協同聯動：與SGE6000-G構建閉環，彰顯預防性調控創新

SGE7121的柔性調節能力，離不開與SGE6000-G保護裝置的深度協同，二者形成“監測-決策-執行-校驗”的閉環體系，共同構筑預防性調控的核心優勢，這也是西格方案區別于傳統防逆流系統的關鍵創新點。

協同流程清晰高效 ：首先由SGE6000-G以毫安級精度采集并網點電流、功率數據，通過加密通道實時上傳至SGE7121；終端依托內核算力快速分析數據，預判逆流風險并生成梯度調節指令，指令下發延遲≤50ms，精準下發至逆變器執行；調節過程中，SGE6000-G持續采集功率變化數據反饋至終端校驗，終端故障切換時間≤500ms，若因出力突變導致調節偏差，立即修正指令，直至功率供需平衡，整體協同控制精度達±1%。

這種協同模式徹底打破了“監測與調控分離”的傳統局限，實現從“被動補救”到“主動預防”的技術跨越——既避免了傳統跳閘模式的發電損耗與合規風險，又通過精準協同確保調節精度，使光伏自發自用率提升10%~15%，同時保障用電設備穩定運行，實現合規、收益與安全的三重提升。

以“大腦”算力，驅動光伏調節技術革新

SGE7121調控終端憑借精準的指令下發、智能的數據分析、靈活的動態適配能力，以及與SGE6000-G的深度協同，構建起分布式光伏柔性功率調節的核心體系。終端整機功耗≤5W，年故障率≤0.1%，通過IEC 61010-1工業認證，其技術創新不僅在于硬件性能的硬核提升，更在于從“被動應對”到“主動預判”的邏輯升級，為分布式光伏“自發自用、余電不上網”模式提供了高效、可靠的解決方案，既筑牢電網合規運行防線，又最大化挖掘光伏項目經濟價值，成為推動光伏調節技術迭代的核心動力。

以上是由防逆流柔性控制方案廠家西格電力分享，歡迎您閱讀、點贊。
