深圳市科瑞杰科技有限公司--隨著風能發電、光伏發電、分布式發電等新能源技術的發展，各種新能源發電設備已經接入到電網中，其并網性能的優劣成為電網電壓質量和系統安全、穩定、可靠、高效運行的關鍵。為規范并網性能的測試，目前世界各國都已經衍生很多并網規范，例如：UL1741、IEEE1547、IEEE1547.1及NBT32004等。

低電壓穿越(LowVoltageRideThrough,LVRT)是其中一項很重要的并網測試。低電壓穿越規定，當電網電壓跌落一段時間內，并網裝置如太陽能逆變器或風力發電仍需維持輸出，直到電網電力恢復正常。

艾德克斯IT7600交流電源可通過自定義“高清”模擬該波形，方便并網客戶進行測試。

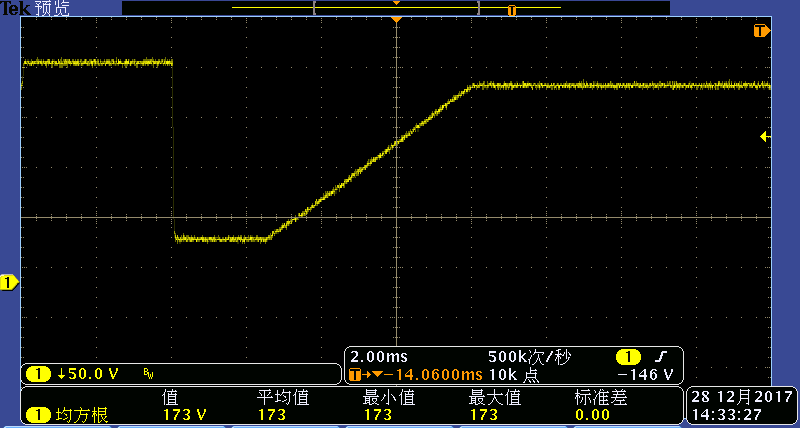

圖1.低電壓穿越要求

艾德克斯IT7600系列交流電源自定義功能支持1024個坐標點的參數設置，足夠模擬一支“高清”的波形。用戶可選擇外部導入自定義波形功能，用Excel編輯完成波形文件后導入到軟件中。這種方便快捷的操作，極大簡化了測試的工作量。如圖2數據表格，我們按照低電壓穿越技術要求編輯好Excel文件，然后保存到list波形選擇列表中。

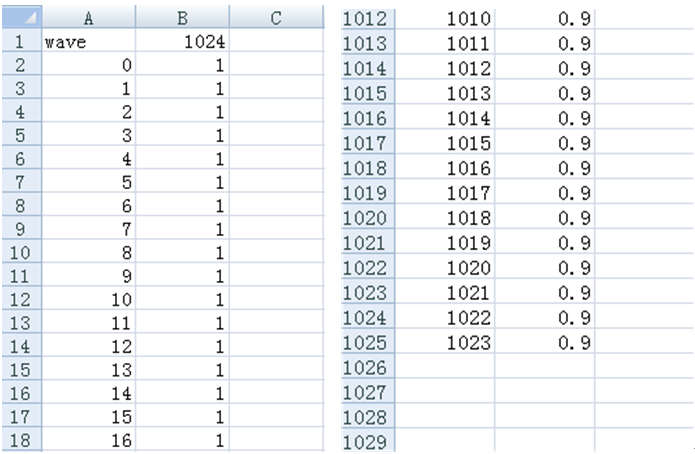

圖2.Excel編輯的自定義波形數據

IT7600List功能，是用戶編輯多工步交流信號輸出的首選功能。在此操作模式下，用戶可以按照實際需要的先后順序?qū)⒉ㄐ挝募M合成List文件。同時還可以設置每一個波形起始執行的步數、循環的次數以及最終波形的狀態，編輯每個波形的頻率、幅度、運行時間、上升斜率等參數。

根據不同應用場合的需求，用戶可以編輯交流源量程范圍之內的參數。List文件設置完成后，即可運行自定義波形。下圖3是用IT7600系列交流電源自定義輸出的低電壓穿越波形，用戶可以利用交流源自帶的示波功能查看實際輸出的電壓、電流波形。圖4為示波器實際抓取的電壓波形，可以看出IT7600完美地模擬了低電壓穿越波形。

圖3.自定義波形示波顯示

圖4.IT7600交流電源實際輸出效果圖

另外，模擬電網失真波形也是并網技術中重要的一環。下面幾張圖中，我們同樣采用IT7600自定義波形功能，還原了一段電網失真畸變的波形。如圖5、圖6、圖7、圖8。

圖5將失真波形編輯成可讀取波形文件

圖6Excel繪制波形

圖7IT7600繪制的波形

圖8示波器上顯示的IT7600的發生波形

艾德克斯IT7600系列電源除具有強大的波形自定義和LIST功能外，還內置了全方位的功率表和大屏幕示波器功能，功率高達54KVA，支持主從并聯，內建任意波形產生器，可模擬諧波和各種任意波形輸出，同時具有強大的交流測量及分析功能，可廣泛應用于新能源、家電產品、電力電子、航空電子設備、軍事與IEC標準測試的開發和運用等多個領域。
