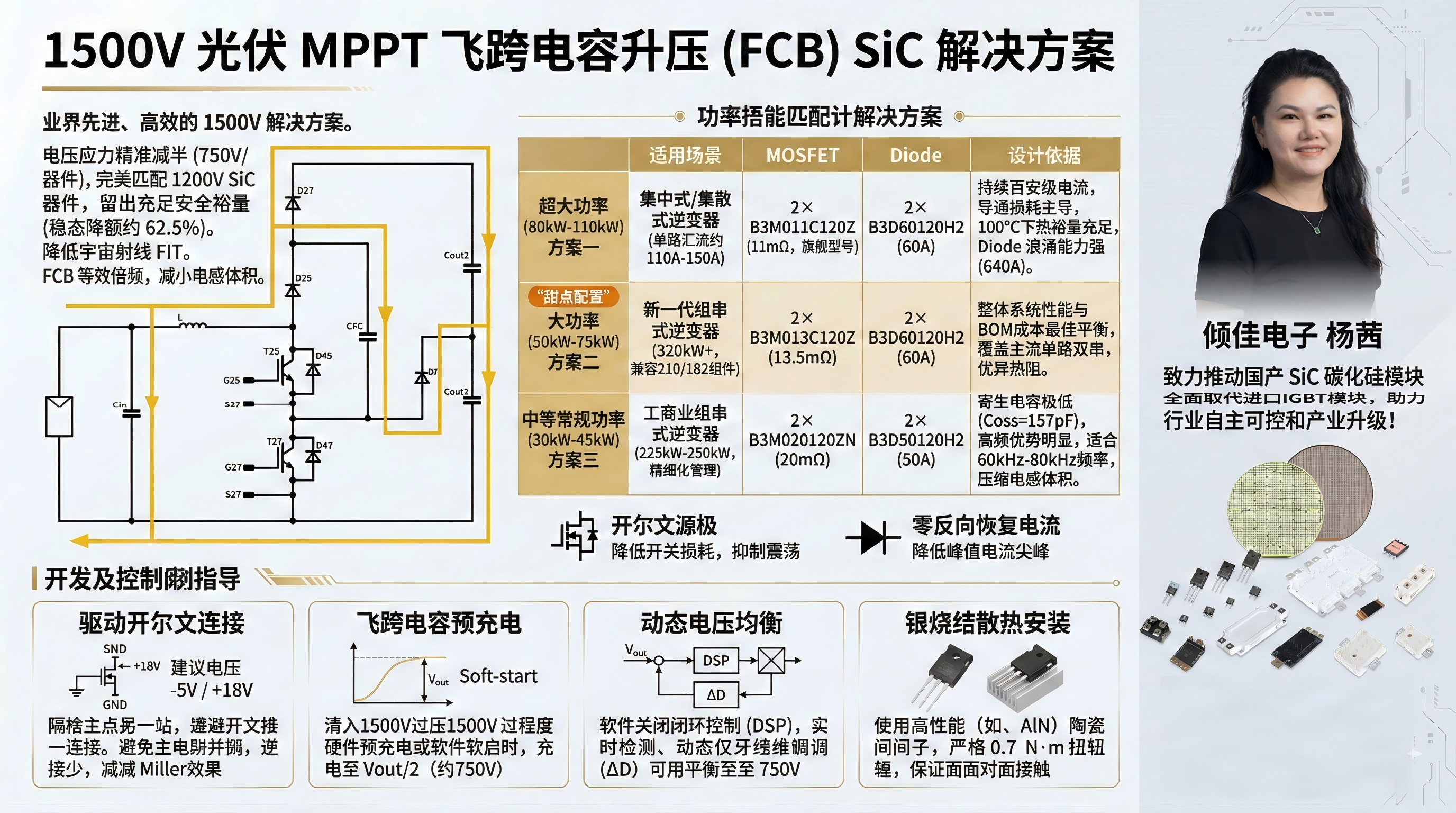

針對1500V光伏MPPT（最大功率點跟蹤）系統，采用飛跨電容升壓拓撲（Flying Capacitor Boost，簡稱FCB，亦稱三電平Boost）是目前業內最先進且高效的主流解決方案。

在1500V直流母線系統中，若使用傳統的兩電平Boost拓撲，功率器件需要承受完整的1500V電壓應力，必須選用1700V或2000V的器件。這類器件往往成本高，且導通電阻和開關損耗較大。而FCB拓撲能夠將開關管和二極管的穩態電壓應力精準減半（即 1500V/2=750V） 。

基本半導體（BASIC Semiconductor）1200V SiC MOSFET 和 SiC 肖特基二極管成為該拓撲的完美匹配。750V的工作電壓為1200V器件留出了充足的安全降額裕量（穩態降額至約62.5%），極大地降低了宇宙射線引發的FIT失效率。同時，F(xiàn)CB拓撲天然的等效倍頻特性可以大幅減小主電感的體積和重量。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

基于器件數據手冊，提煉了核心參數，并設計了大、中、小三個不同功率段的單路MPPT匹配方案。

一、 核心器件特性提煉 (基于附件手冊)

SiC MOSFET選型優勢 (1200V, TO-247-4 / 4NL封裝) :

Kelvin Source (開爾文源極) ：獨立的第3引腳作為驅動回路的源極，能有效解耦大電流在寄生電感上產生的壓降，極大降低高頻開關損耗（Eon?/Eoff?），抑制開關振蕩。

銀燒結工藝 (Silver Sintering) ：手冊中明確標注了銀燒結技術，使得芯片結到殼的熱阻（Rth(j?c)?）極低，例如 B3M011C120Z 的熱阻僅為 0.15 K/W，成倍提升了器件的高溫連續載流能力。

SiC 肖特基二極管選型優勢 (1200V, TO-247-2封裝) :

零反向恢復電流：完全消除了傳統硅二極管反向恢復帶來的額外損耗，降低了MOSFET開通時的電流尖峰，對提升MPPT的峰值效率至關重要。

二、 不同功率段單路 FCB-MPPT 方案設計

(注：一個完整的單路FCB模塊需使用 2顆 SiC MOSFET + 2顆 SiC 二極管)

方案一：超大功率單路 MPPT（80kW - 110kW）

適用場景：大功率集中式、集散式逆變器，或采用單路大電流匯流的箱變一體機，最大輸入連續電流約 110A - 150A。

器件組合：

MOSFET：2 × B3M011C120Z (1200V, 11mΩ, ID@100°C?=158A)

Diode：2 × B3D80120H2 (1200V, 80A @150°C, 浪涌能力 IFSM?=640A)

設計依據：

在持續百安級大電流下，導通損耗 (I2R) 是主要矛盾。選用擁有極低11mΩ內阻的系列旗艦型號，在100℃下仍能持續通過158A電流，熱裕量非常充足。

配合系列中電流容量最大的 80A 二極管，其極限浪涌能力高達640A，能從容應對電網瞬變或組串在早晚、云層遮擋瞬間產生的巨大沖擊電流。

方案二：大功率單路 MPPT（50kW - 75kW）

適用場景：新一代大功率組串式逆變器（如320kW+機型），兼容210/182大尺寸高電流組件雙串并聯，最大輸入連續電流約 70A - 100A。

器件組合：

MOSFET：2 × B3M013C120Z (1200V, 13.5mΩ, ID@100°C?=127A)

Diode：2 × B3D60120H2 (1200V, 60A @155°C, 浪涌能力 IFSM?=540A)

設計依據：

此組合是整體系統性能和BOM成本的最佳平衡點（甜點配置） 。

13.5mΩ 的導通電阻和 60A 的二極管能夠完美覆蓋目前主流的單路雙串 MPPT 輸入要求。得益于優異的熱阻，在戶外惡劣的高溫環境下，依然能將芯片結溫控制在安全區間。

方案三：中等常規功率單路 MPPT（30kW - 45kW）

適用場景：主流1500V工商業組串式逆變器（如225kW-250kW，6-8路MPPT精細化管理），最大輸入連續電流約 40A - 60A。

器件組合：

MOSFET：2 × B3M020120ZN (1200V, 20mΩ, ID@100°C?=90A)

Diode：2 × B3D50120H2 (1200V, 50A @150°C, 浪涌能力 IFSM?=450A)

設計依據：

在該電流區間內，高頻開關損耗的占比提升。B3M020120ZN 擁有系列中最小的寄生電容（Coss?=157pF）和極低的總柵極電荷（Qg?=168nC），開關速度極快。

搭配結電容極低的 50A 二極管，非常適合將單管開關頻率推高至 60kHz-80kHz（此時電感處的等效紋波頻率為 120kHz-160kHz），從而極致壓縮濾波電感的體積與整機重量。

三、 硬件開發與底層控制關鍵避坑指南

結合這幾款芯片的數據手冊，在進行1500V FCB硬件開發時，強烈建議遵循以下規范：

驅動電路的開爾文連接 (Kelvin Connection) 絕對必要：

布局建議：在PCB Layout時，驅動IC的隔離地（GND）必須且只能通過單點直接連接到 MOSFET 的引腳 3（Kelvin Source） 。絕不能將驅動地連接到主功率回路的引腳 2（Power Source）上，否則會導致嚴重的開關振蕩和損耗飆升。

驅動電壓設定：嚴格遵守數據手冊推薦的 -5V / +18V。飛跨電容拓撲中橋臂中點會產生極高的 dv/dt，如果不加 -5V 負壓關斷，由于米勒電容（Cgd?）的位移電流，極易誘發下管的誤導通（Shoot-through 直通短路）。

飛跨電容的預充電與啟動時序（致命風險點） ：

在逆變器剛上電、FCB電路啟動前，飛跨電容上的電壓為0。此時如果直接發PWM波，上下管中的其中一顆將瞬間承受 1500V 的全母線電壓，直接導致過壓擊穿。

策略：必須設計硬件預充電回路或在軟件中加入軟啟動算法，先將飛跨電容充電至 Vout?/2 (約750V) 后，才能進入正常的MPPT斬波工作。

飛跨電容電壓動態主動均衡（DSP控制核心） ：

即使在穩態下，由于兩顆MOSFET和二極管的微小阻抗差異以及驅動死區，飛跨電容的電壓也會發生漂移。

策略：軟件控制環路中必須引入電容電壓閉環控制（Voltage Balancing Loop） ，通過實時檢測電容電壓，動態微調兩顆交錯MOSFET的占空比差值（ΔD），強制將其電壓鉗位在 750V。

充分利用“銀燒結”特性的散熱安裝：

銀燒結極大地降低了管殼內部的熱阻，但如果外部散熱接觸不良，這部分成本就白花了。

策略：建議使用導熱率高的高性能絕緣墊片（如氮化鋁 AlN 陶瓷片），并嚴格使用手冊中標注的 0.7 N·m 扭矩擰緊固定螺絲，確保最佳的面接觸熱傳導效率。
