行業背景

中國光伏產業領跑全球，產能與技術持續突破。在光伏組件制造車間內，高速、精密的自動化產線是關鍵——玻璃上料、激光劃片、串焊、疊層、層壓、裝框、測試、包裝等工序緊密銜接。產線核心控制大量依賴羅克韋爾經典的MicroLogix1000、SLC500甚至部分老而彌堅的PLC-5控制器。它們驅動機械臂、傳送帶，精確控制層壓機溫度壓力，并連接著眾多觸摸屏(HMI)供操作員監控，以及變頻器調節各類電機速度。

二、行業痛點

串口通訊的桎梏：這些經典PLC原生主要依賴RS-232/485串口(如DF1、DH485協議)連接HMI和變頻器。串口速率低(通常最高115.2Kbps)、傳輸距離短、抗干擾能力差，在布滿變頻器、大功率設備的電氣柜內，信號易受干擾導致通訊中斷或數據錯誤。

單一通道的局限：一個PLC通常只有一個串口。若要同時連接上位機組態軟件(如RockwellRSLogix/Studio5000的Linx，或第三方SCADA)進行數據采集、監控，以及連接本地觸摸屏進行實時操作，串口資源捉襟見肘。加裝串口擴展模塊成本高且布線復雜。

維護與擴展困難：串口線纜多、接頭易松動，故障排查費時費力。產線擴容或工藝調整時，增加設備或改變通訊對象極為不便，物理布線成為瓶頸。

數據實時性不足：串口低速限制了關鍵數據(如層壓溫度曲線、焊接參數、設備狀態報警)上傳至上位機的速度和數量，難以滿足現代MES(制造執行系統)對實時生產數據的需求，影響生產調度與質量控制效率。

三、解決方案

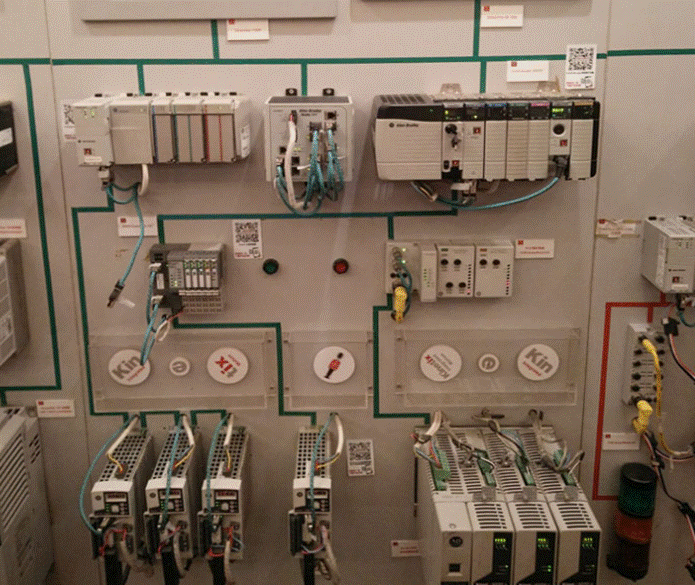

捷米特JM-ETH-AB是一款專為羅克韋爾MicroLogix1000(1761系列)、SLC5/03/04/05(1747系列)及PLC-5控制器設計的高性能串口轉以太網轉換器/橋接器。它成為打通老舊PLC與現代以太網網絡的關鍵橋梁。

核心功能：

透明串口轉以太網：將PLC原有的串行通訊口(RS-232或RS-485)透明地映射到以太網端口。對PLC和連接的串口設備(HMI、變頻器)而言，通訊方式無需改變，仿佛仍在通過串口直連。

多協議并行支持：

上位機通訊：模塊完美支持Rockwell的EtherNet/IP協議(需導入EDS文件)或ModbusTCP協議。上位機組態軟件(RSLinxClassic,RSLinxEnterprise,Ignition,WinCC等)可直接通過以太網訪問PLC數據，實現高速、穩定的數據采集、監控和程序上下載。

HMI與變頻器通訊：模塊同時維持PLC與原有串口設備(支持DF1、ModbusRTU等協議)的連接。HMI和變頻器通過串口連接到模塊，其數據流被模塊封裝在以太網幀中傳輸給PLC，反之亦然。

虛擬串口(可選)：提供虛擬串口驅動，使得某些僅支持串口通訊的上位機軟件無需修改即可通過以太網網絡訪問PLC。

高效橋接：作為以太網橋接器，它實現了PLC串口網絡與工廠以太網主干網的無縫融合。

強大配置與管理：提供Web網頁或?qū)Ｓ门渲霉ぞ撸奖阍O(shè)置IP地址、網關、子網掩碼、通訊協議、端口號、串口參數(波特率、數據位、停止位、校驗)等。支持固件在線升級。

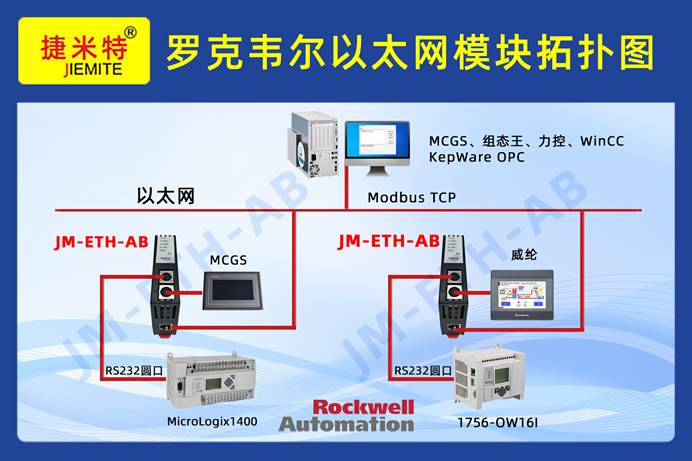

關鍵點：每個JM-ETH-AB模塊一端通過以太網接入車間交換機，另一端通過串口連接PLC的編程口或通訊口。該PLC原有的串口設備(HMI、變頻器)則連接到JM-ETH-AB模塊提供的串口上。模塊在以太網和串口網絡之間進行雙向協議轉換和數據橋接。

四、實施過程

硬件安裝：

關閉PLC電源。

將JM-ETH-AB模塊的串口端(DB9接口)通過合適的串口線(直連或交叉，根據設備要求)連接到PLC的串行通訊端口(如CH0)。

為JM-ETH-AB模塊接通24VDC電源。

使用標準網線將JM-ETH-AB模塊的以太網端口連接到車間交換機的可用端口。

將原連接到PLC串口上的HMI和變頻器的串口線，改接到JM-ETH-AB模塊提供的相應串口上(注意RS-232與RS-485端口區分)。

網絡配置：

通過模塊默認IP地址(如192.168.1.100)或串口，登錄其Web配置頁面。

設置模塊的IP地址、子網掩碼、網關，確保與工廠網絡規劃一致。

配置上行通訊協議：選擇與上位機通訊的協議(EtherNet/IP或ModbusTCP)。若選EtherNet/IP，需在Rockwell軟件(如RSLinxClassic)中導入模塊提供的EDS文件，并添加該以太網設備(指定IP和槽號/實例)。

配置下行串口參數：設置與PLC通訊的串口參數(波特率、數據位、停止位、校驗)，必須與原PLC串口設置完全一致。設置與HMI/變頻器連接的串口參數(需匹配HMI/變頻器設置)。

上位機軟件配置：

在SCADA/MES/組態軟件中，配置新的以太網驅動(如EtherNet/IP驅動或ModbusTCP驅動)，指向JM-ETH-AB模塊的IP地址。

建立通訊通道，添加PLC數據標簽。對于EtherNet/IP，映射關系通常透明;對于ModbusTCP，需了解模塊的Modbus地址映射規則。

HMI/變頻器配置：

通常無需修改!HMI和變頻器仍認為自己是通過串口直接連在PLC上，其通訊協議(如DF1,ModbusRTU)和參數保持不變。JM-ETH-AB模塊完美模擬了PLC的串口。

測試與驗證：

逐級測試：確保PLC與模塊串口通訊正常->確保模塊以太網端口與網絡連通->確保上位機能通過以太網訪問PLC數據->確保本地HMI能正常操作和顯示->確保變頻器能正常接收PLC指令并反饋狀態。

五、應用效果

通訊效率飛躍：以太網(100/1000Mbps)替代低速串口，PLC與上位機間的數據交換速率提升數百倍，滿足MES系統對產線實時數據(設備狀態、工藝參數、產量、質量信息)的高速采集需求。

“一拖多”難題破解：一個JM-ETH-AB模塊完美解決PLC單串口需同時連接上位機和HMI/變頻器的矛盾，資源利用率最大化。

穩定性與可靠性提升：以太網抗干擾能力強，長距離傳輸穩定可靠，顯著減少因通訊干擾導致的設備誤停機和數據錯誤，保障光伏產線連續高效運行。

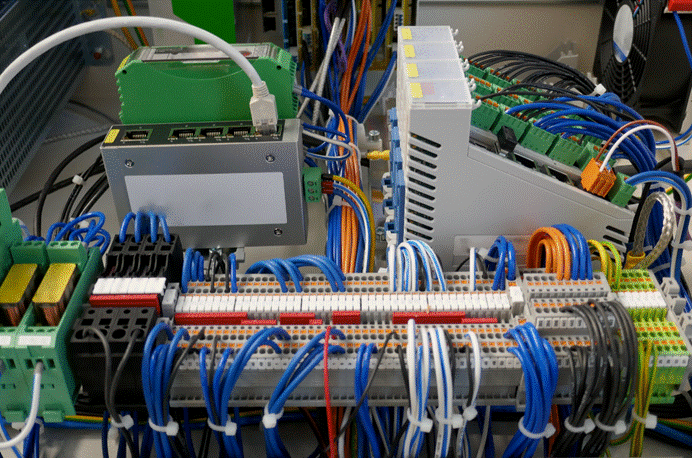

布線簡化與成本降低：省去大量長距離串口線纜和可能的擴展模塊，改用標準網線，布線簡潔清晰，材料成本和安裝維護成本大幅降低。車間更整潔，安全風險降低。

維護診斷便捷：網絡化使得工程師可在辦公室遠程訪問PLC進行程序監控、上下載和故障診斷，無需頻繁進入嘈雜的生產現場，提升維保效率。

系統擴展靈活：以太網架構便于產線后續增加傳感器、智能設備或接入更高級別的管理系統(MES/ERP)。只需在交換機上增加端口即可，擴展性極佳。

賦能智能制造：為老舊PLC系統注入網絡化能力，是實現光伏組件制造數字化、智能化升級的關鍵一步，為精益生產、預測性維護、能源管理奠定堅實數據基礎。

總結

在光伏制造等追求極致效率與可靠性的先進制造業中，老舊設備(如羅克韋爾MicroLogix/SLC/PLC-5)的網絡化改造是降本增效、提升競爭力的必經之路。捷米特JM-ETH-AB以太網轉換器/橋接器，憑借其對AB經典PLC的深度兼容、串口轉以太網的高效透明轉換、以及同時服務上位機與串口終端設備(HMI、變頻器)的卓越能力，成為破解串口通訊瓶頸的理想鑰匙。它不僅解決了信息孤島、效率低下、維護困難等現實痛點，更通過構建基于以太網的統一高效通訊平臺，顯著提升了生產數據的實時性和系統穩定性，簡化了網絡架構，降低了長期運維成本，為光伏組件制造企業擁抱工業4.0和智能制造提供了強大的基礎通訊保障。選擇JM-ETH-AB，是連接過去與未來，驅動傳統產線向智能化、網絡化高效躍遷的明智之選。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
