摘要：

面對高效、緊湊的電力電子系統需求，功率器件的選型已成為設計核心。當前，SiC MOSFET與硅基IGBT是兩大主流技術路線，各具性能與成本優勢。厘清二者本質差異、精準估算損耗并明確適用場景，是優化系統設計的關鍵。本文將從材料與結構出發，解析Si IGBT與SiC MOSFET的根本區別，探討其損耗機理與計算方法。

引言：

功率器件的性能，直接決定了電力電子系統的效率、能耗與可靠性，是影響設備成本與競爭力的核心。其中，器件損耗是制約效率提升的關鍵瓶頸，精準計算與優化損耗始終是工程師關注的重點。以第三代半導體SiC為材料的MOSFET，憑借其出色的高頻性能、低損耗與耐高溫特性，正成為中高端應用的主流選擇。本文將深入解析硅基IGBT與SiC MOSFET在材料與結構上的根本差異，系統闡述其損耗計算方法，并結合典型應用對比二者性能與適用場景，為工程選型與優化提供清晰參考。

1、材料特性

SiC材料具有更高的禁帶寬度、擊穿電場強度和熱導率，使其在高溫、高壓、高頻工況下表現出顯著優勢。相比之下，硅基IGBT受限于材料物理極限，在高頻應用中開關損耗急劇上升，效率明顯劣化。SiC MOSFET不僅具備更快的開關速度，還可在更高結溫下穩定工作，有效降低散熱需求與系統體積。相關材料參數如表1所示。這些本質差異決定了二者在損耗分布與熱管理設計上的根本不同，也為后續精準建模與優化提供了理論基礎?；诓牧咸匦缘牟町悾琒iC MOSFET在導通損耗和開關損耗方面均顯著優于Si IGBT。

2、器件結構

Si IGBT 通常采用N型襯底、P型緩沖區和N+發射區的四層結構，并通過柵極控制PN結的導通與關斷，其內部寄生的PNP晶體管與MOSFET結構形成復合工作模式，這使得它在高壓大電流應用中能實現較低的導通壓降，但也帶來了開關速度相對較慢、存在拖尾電流等問題。圖1為IGBT 器件結構。相比之下，SiC MOSFET則有平面柵和溝槽柵兩種結構類型。平面柵SiC MOSFET 因相對成熟的設計與工藝，成為當前市面上的主流產品。圖2是平面型SiC MOSFET器件的結構。SiC MOSFET利用SiC材料高擊穿場強的特性，可以設計更薄的漂移區，從而顯著降低導通電阻。同時，SiC MOSFET為單極型器件，不存在少子存儲效應，因此開關速度更快，開關損耗尤其是反向恢復損耗大幅降低。

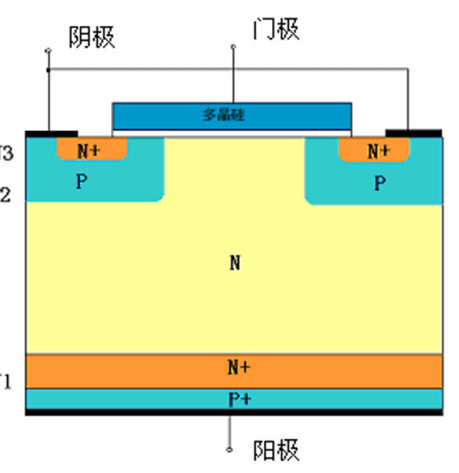

圖1 IGBT器件結構 圖2 平面型SiC MOSFET器件結構

3、損耗計算

3.1 SiC MOSFET損耗計算

電路的拓?fù)浣Y(jié)構如圖3所示。逆變部分拓?fù)錇閱蜗啵葮?，主要由SiC MOSFET及與其反向并聯的二極管組成。SiC MOSFET具有雙向?qū)ㄌ匦裕串?dāng)柵源極電壓大于開啟電壓時，無論漏源極電壓Vds是正值還是負值，溝道均可導通。

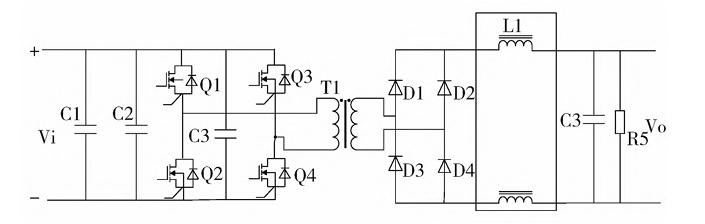

圖3 DC/DC變換電路拓?fù)?/p>

MOSFET總損耗主要由導通損耗和開關損耗組成。對于整流部分的不控全橋整流，損耗主要是整流二極管產生的。

(1) 導通損耗。額定工況下，SiC MOSFET模塊的導通損耗與MOSFET的導通壓降、導通電流及占空比有關。

(2) 隨著開關頻率的提高，開關損耗在整個器件損耗中的比例也變得比較大。開關損耗包括開通損耗和關斷損耗兩部分。在給定的環境條件下，器件導通或關斷時的能量損耗可通過間接地將電流和電壓相乘再對時間積分得到。

(3) 二極管導通損耗：

(4) 二極管開關損耗為：

(5) SiC MOSFET單管損耗為：

3.2 IGBT損耗計算

IGBT模塊的開關損耗由IGBT的開關特性決定，與其集-射極間電壓Vce及集電極電流Ic有關。損耗計算公式如下所示。

其中：Pon為開通損耗，Poff為關斷損耗，ton為開通時間，toff為關斷時間，vce為集-射極間電壓，ic為集電極電流。

基于前人提出一種基于數據手冊估算IGBT模塊開關損耗的計算方法，該方法最早是典型IGBT模型生產商在其數據手冊中給出的。利用線性插值的方法可以得到關斷損耗：

式中：Eoff為關斷能量，Poff為關斷損耗，Ic為集電極電流，toff為關斷時間，Aoff、Boff為待定系數。

除此之外，該方法還可以考慮到當實際功率電路中門極電阻Rg、電路電壓Vcc和溫度Tj與數據手冊中的不同時，開通損耗的計算：

式中：user代表實際測量的數據，data代表數據手冊中的數據。利用二次插值的方法可以得到開通損耗：

式中：Eon為開通能量，Pon為開通損耗，Ic為集電極電流，ton為開通時間，Aon、Bon、Con為待定系數。

展開可以求出Aon，Bon，Con?；跀?shù)據手冊的開關損耗計算方法的優點是直接使用數據表中數據，簡單方便，缺點是計算不精確。供應商提供的數據是基于實驗室條件下的數據，而在實際工況下運行條件與供應商的實驗工況不一致，其開關能量曲線必然有一定差異，計算損耗也會不同。

4、結論

IGBT與SiC MOSFET的競爭本質上是性能與成本的戰略平衡。IGBT憑借雙極結構的低導通壓降，在中低頻、大電流領域成本優勢顯著，但其關斷拖尾電流導致開關損耗大、頻率受限。

SiC MOSFET則利用寬禁帶特性，實現了高頻、低開關損耗和耐高溫運行，極大地提升了系統效率和功率密度，但器件成本較高。因此，在追求極致效率和高頻化的高端應用中，SiC MOSFET是必然方向；而在對成本敏感的傳統高功率領域，IGBT仍是可靠經濟的成熟選擇。
