晶振不起振是硬件研發、打樣量產最頭疼的通病，輕則程序跑飛、時鐘不準，重則整機不啟動、批量返工。工程師反復換料浪費成本，采購備貨踩坑難追責，90%問題不是晶振壞了，而是匹配、焊接、環境、參數沒做對，找準原因一次修好。
一、負載電容不匹配（最常見，占比60%）
負載電容CL是無源晶振起振核心參數，常見規格12pF、18pF、20pF，必須嚴格匹配規格書。外部匹配電容C1/C2建議用NP0/C0G材質，精度±5%，避開X7R溫漂大的電容。
實際CL=雜散電容(3~5pF)+(C1×C2)/(C1+C2)，電容偏大頻率偏低、偏小頻率偏高，極端情況直接不起振。很多樣機手摸能起振、量產失效，就是雜散電容波動導致匹配失衡。小容量電容錯焊、漏焊、容值漂移，是批量不良頭號原因。

負載電容計算公式圖

二、焊接/受潮/PCB布線干擾（量產重災區）
虛焊、連錫、引腳氧化、受潮漏電，會直接斷振蕩回路?；亓骱阜逯禍囟瘸?60℃、時間超10s，易燙壞內部晶片，導致ESR等效串聯電阻飆升、起振無力。
PCB布線三禁：晶振走線＞5mm、下方走高速線、靠近電源/發熱元件。正確做法：晶振與MCU間距≤5mm，用地環包圍、單點接地，遠離開關電源與電感。潮濕環境會讓焊盤氧化漏電，低溫高濕車間必須做防潮存儲與烘烤處理，布線差會引入噪聲，導致停振、間歇性失效。
三、頻率選錯+供電不穩（基礎但易忽略）
頻率型號焊錯、同封裝不同頻點混用，直接無法起振。MCU外部晶振需軟件開啟HSE/LSE，禁用內部時鐘，否則硬件正常也無波形。
供電要求：電壓誤差≤±5%，VCC就近并聯0.1μF+10μF去耦電容。電源紋波大、壓降不足、地線噪聲，會讓振蕩環路增益不夠。萬用表測晶振兩腳電壓，正常為1/2 VCC；電壓為0或滿幅VCC，基本判定未起振，優先查供電與軟件配置。

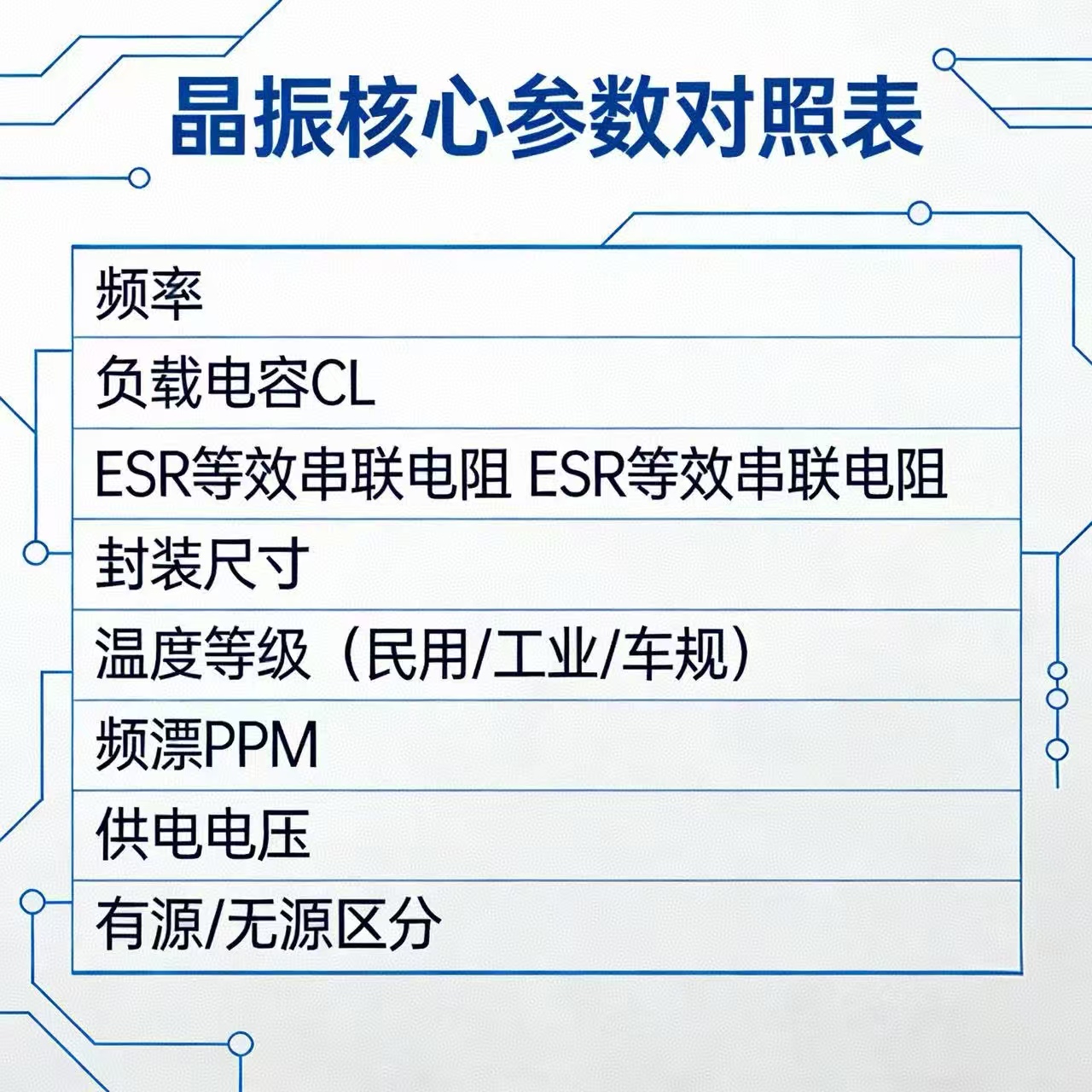

晶振核心參數對照表

?
四、溫漂超標+環境高溫（寬溫設備必查）
晶振有固定溫度特性，民用0~70℃、工業**-40~85℃**、車規**-40~125℃**，超出區間頻飄超±20~50ppm，會直接停振。
高溫工況、芯片散熱差、晶振貼近熱源，會讓內部諧振點偏移。低溫環境電容容值變化、內部阻抗上升，也會起振困難。高可靠設備優先選溫補晶振TCXO，普通方案選低溫漂晶片與NP0電容，避免全溫區失效。
五、晶振本身質量/批次問題（最后再換料）
排除以上4點，再判定器件本身問題。劣質晶振存在晶片漏氣、電極氧化、ESR超標、批次一致性差，表現為單片好、批量差，常溫好、高低溫壞。
翻新料、散新料內阻差異大，振蕩裕量不足?？焖衮炞C：替換同規格正品晶振，正常起振則原料不良；仍失效，回到前面步驟查電路與布線。采購建議認準正規渠道，索要規格書與可靠性報告，避免低價料導致批量返工。

標準化排查流程（從簡到繁，5分鐘定位）
1. 目視檢查：焊盤、電容、方向、氧化、連錫、受潮
2. 供電測試：測VCC/GND電壓、紋波，校驗去耦電容
3. 參數核對：頻率、CL負載電容、電容材質與容值
4. 環境與布線：降溫、遠離干擾、檢查地平面與走線長度
5. 替換驗證：換正品晶振/電容，復測波形與電壓
