引言

光信號耦合方案

硅光芯片量產的核心瓶頸在于晶圓級測試，其效率取決于光信號能否被高效、精準地耦合至芯片。

目前業界主要采用三種耦合方案：表面垂直耦合的光柵耦合、邊緣水平對接的端面耦合，以及二者所長的混合方案。

針對幾種主流耦合方式，聯訊儀器sCT900X硅光晶圓測試系統精準錨定不同耦合方式的技術痛點，提供了完整的測試解決方案，全面覆蓋不同工藝平臺的測試需求。

01 光柵耦合

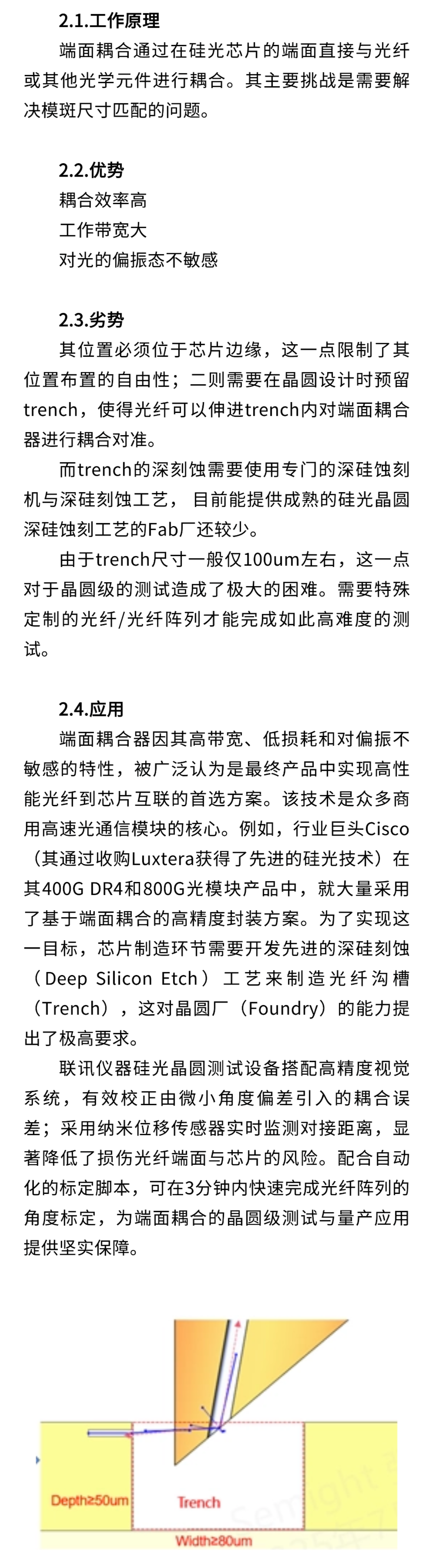

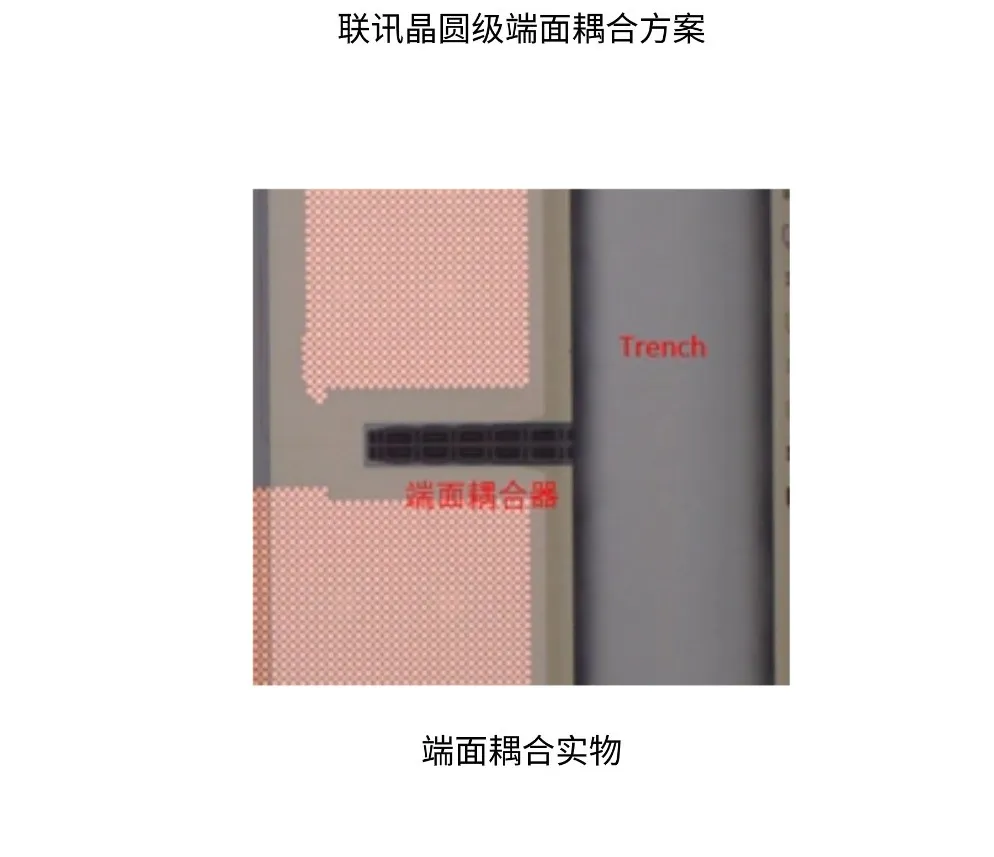

02 端面耦合

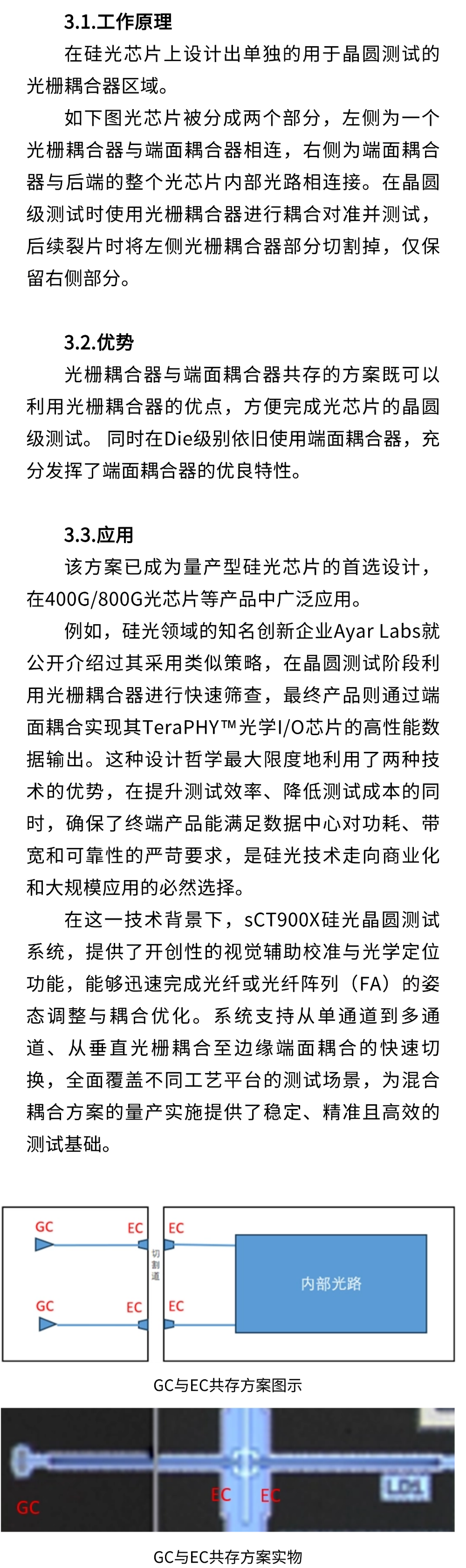

03 光柵耦合器和端面耦合器共存

結論

光柵耦合優勢在于晶圓測試的靈活性與便利性，雖性能有限，卻是不可或缺的測試接口；端面耦合憑借高性能、大帶寬特性，成為最終產品的首選，但其苛刻的工藝和測試要求限制了其在晶圓級的應用；混合方案成功解決了測試與應用的矛盾，通過測試后切除光柵區的方式，兼顧測試效率與產品性能，已成為高速光通信芯片量產的標準策略。

未來，耦合技術的演進必將與芯片性能的提升深度協同。聯訊儀器將以此為目標，持續創新產品與技術，為硅光技術的規模化應用提供堅實支撐。
