引言

在半導體技術持續向更小尺寸、更高性能邁進的今天，皮安（pA）乃至飛安（fA）級別的低漏電測量，已成為評估器件性能與可靠性的核心指標。無論是納米級半導體、寬禁帶材料，還是有機電子器件，對微弱電流信號的精準捕捉，直接關系到研發的深度與產品控制的精度。

低漏電測量的多重技術挑戰

在極低電流測量中，研究人員常需應對以下幾類主要干擾：

• 環境噪聲：熱噪聲、電磁干擾等難以徹底屏蔽；
• 寄生效應：測試線纜與接點存在的寄生電容與電阻，會形成非預期的電流通路。尤其在高壓測試時，接地電容因CR時間常數增大而產生的充電效應，會進一步引入測量誤差。

以晶圓級低漏電測試為例，為實現高精度與高穩定性的測量，必須系統性地做好以下關鍵環節：

1. 構建低噪聲探測環境

• 采用屏蔽良好的測量空間（如法拉第籠）
• 盡可能隔離或遠離電氣噪聲源

2.抑制雜散漏電流

• 使用全程保護（Guarded）電纜與探針，并將保護層延伸至探針尖端
• 采用帶保護功能的晶圓吸盤（Guarded Chuck）

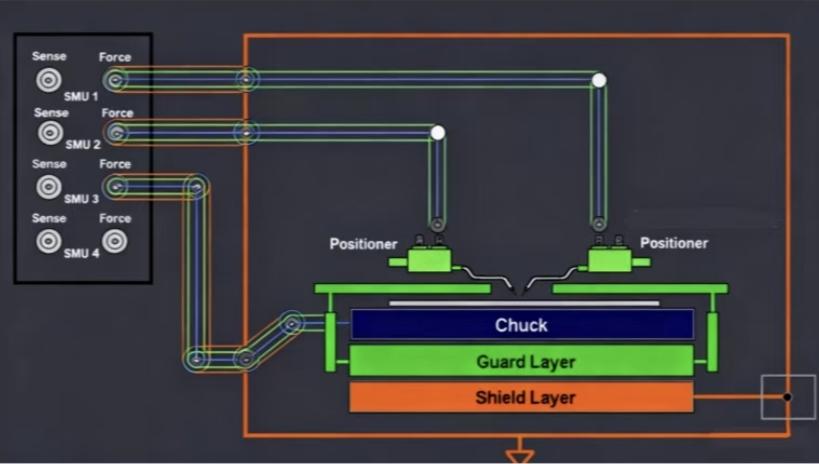

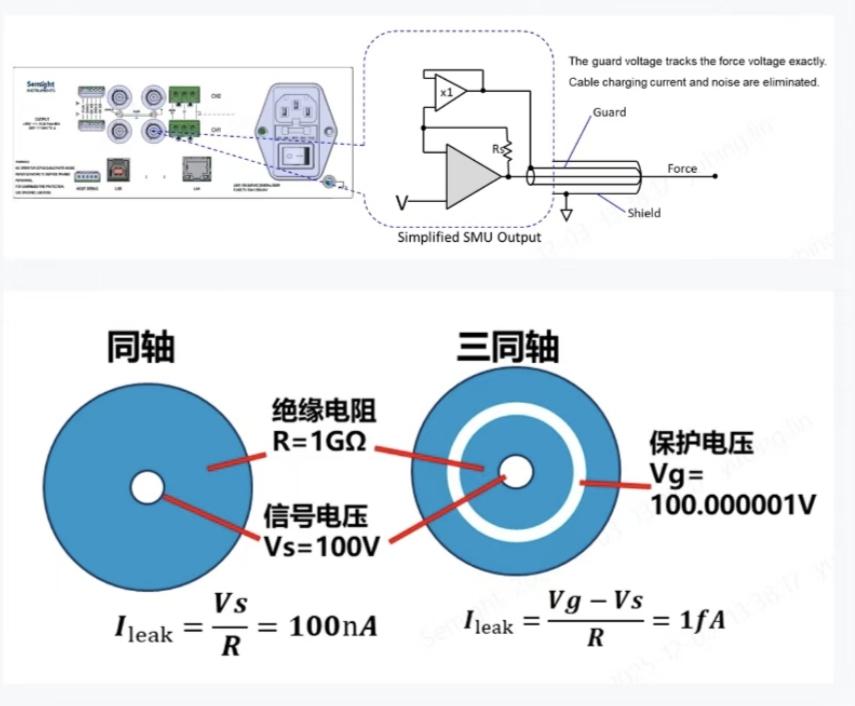

下圖展示了保護技術在低漏電測量中的關鍵作用：

3. 合理設置測量參數

• 根據實際信號范圍選擇量程，適當延長積分時間與源穩定等待時間

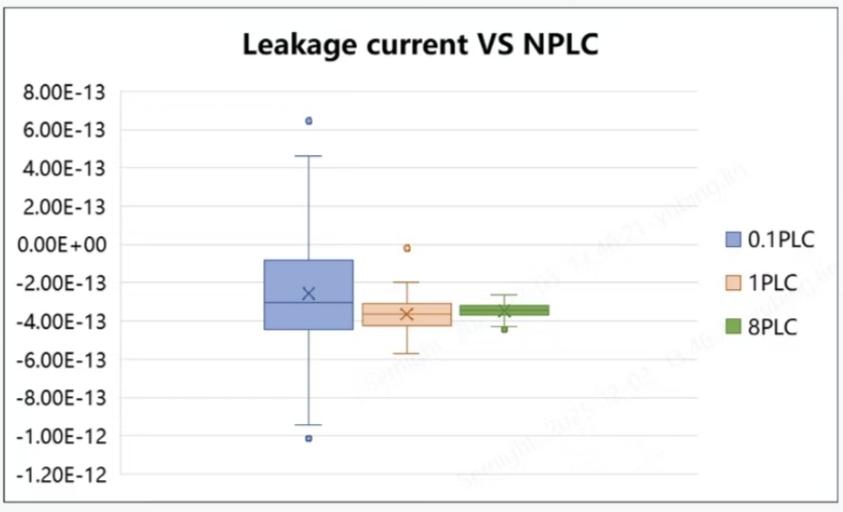

  下圖展示了增加積分時間對降低小電流測試噪聲的積極影響：

4.實施定期計量與校準

• 確保測量設備長期保持標稱精度，保障數據的可信度
• 聯訊儀器推出的S2035H/S2036H高精度臺式源表，具備1fA（飛安）級的電流分辨率，在當前源表市場中，已躋身高精度測量設備的前列，為半導體、新材料等前沿科研與產業檢測提供了可靠的測量基礎。

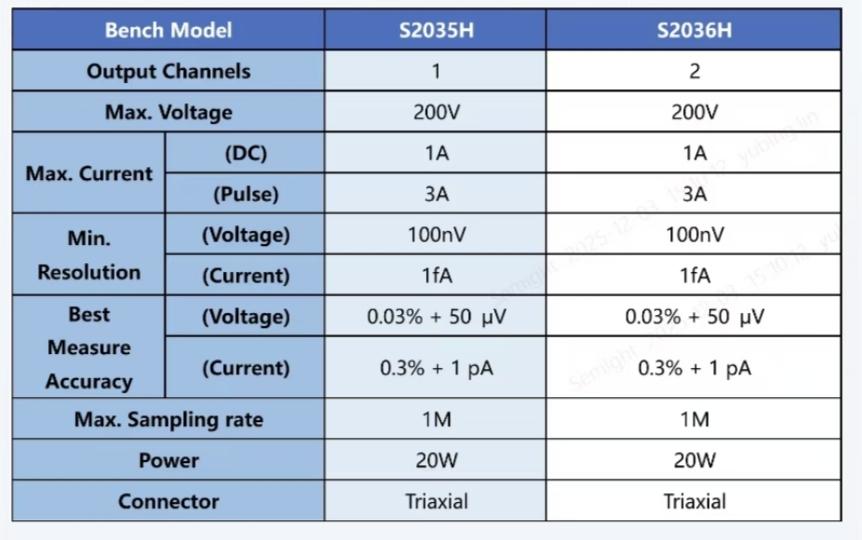

以下為關鍵指標：

典型測試應用場景：

• 納米材料與傳感器測試
  針對石墨烯、納米線、有機半導體等新興材料，S2035H/S2036H可精確執行IV特性掃描，揭示材料的導電性、載流子遷移率等核心參數。
• 半導體器件全面表征

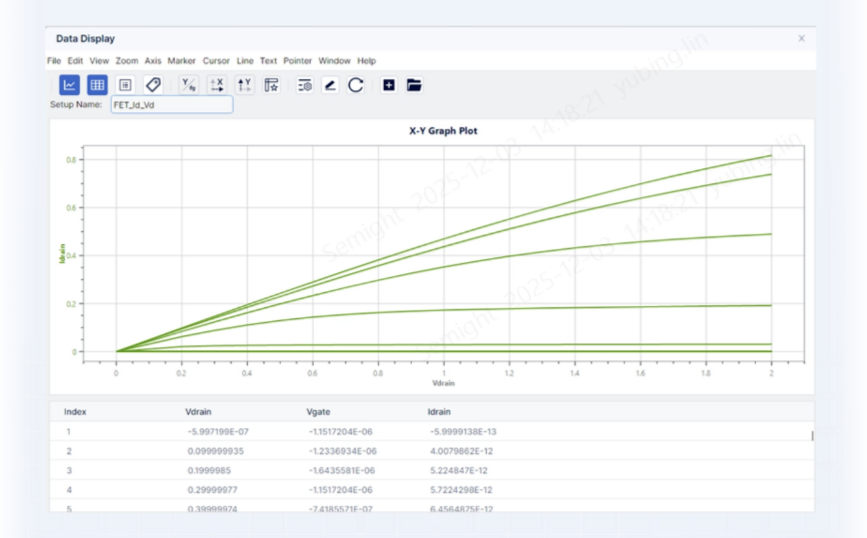

  覆蓋二極管、BJT、MOSFET、IGBT等多種器件，S2035H/S2036H支持包括輸出特性曲線與轉移特性曲線、正向?qū)妷骸⒎聪驌舸╇妷?、漏電流?a href="http://www.makelele.cn/tags/閾值電壓/" target="_blank">閾值電壓及MOSFET跨導等全參數測試。

S2035H/S2036H系列實現1 fA級電流分辨率，不僅解決了納米材料、先進半導體等前沿領域的超低漏電測量難題，更展現了聯訊儀器在核心技術研發創新上的深厚積累。未來，隨著5G、物聯網、人工智能等產業對器件性能要求的不斷提升，聯訊儀器將繼續深化技術研發，拓展產品矩陣，致力于為全球科研與高端制造，提供更精準、更可靠的測量解決方案，推動精密測試測量儀器行業邁向新高度。
