在新能源汽車與智能網聯技術高速發展的今天，汽車電子正朝著高密度集成、高頻化、高可靠性方向升級。面對車載環境帶來的強振動、強電磁干擾等挑戰，傳統元器件難以滿足需求?？七_(dá)嘉推出車規級共模電感 VSTCH1917R系列，以緊湊結構、寬頻特性與高可靠性等特點，為汽車動力總成、車載電源、多媒體設備等應用提供共模噪聲抑制方案，助力汽車電子系統安全、穩定、高效運行。

一、產品概述

車規級共模電感VSTCH1917R系列采用科達嘉自主研發的核心材料及專利技術，通過工藝創新，在提升電氣性能的同時，使電感與PCB板的焊接更簡單，更牢固，大幅提升汽車車電子系統運行可靠性。

VSTCH1917R系列目前推出了5種規格型號，電感值范圍220~1400μH，DCR范圍23~45mΩ，產品尺寸19.5 X 17.0 X 10.0 mm。結構小巧緊湊，便于高密度貼裝，滿足汽車電子設備高度集成化、小型化發展需求。

二、產品特點

1、專利工藝，高可靠性

VSTCH1917R系列采用精密貼片端子工藝，將共面度控制在100μm 以內，大幅提升電感與 PCB 板的貼合精度，降低焊接不良、虛焊等問題，提升可靠性，保障車載設備在復雜工況下的穩定運行。

以專利技術為依托，采用優異的結構設計，電感抗振動性達５G以上，輕松應對車輛行駛中的持續顛簸、沖擊與機械應力，為車載系統筑牢可靠性根基。

VSTCH 系列外形及產品尺寸

2、緊湊型結構，適配高密度貼裝

隨著汽車電子集成度不斷提升，電子元器件小型化、輕量化成為行業主流趨勢。VSTCH1917R系列采用緊湊型嵌入式設計，將端子與外殼融為一體，在保證電氣性能的前提下有效降低產品高度，完美適配高密度貼裝需求。

相較于傳統共模電感，VSTCH 系列體積更小巧、布局更靈活，可大幅節省車載 PCB 板空間，助力汽車廠商打造更精簡、更集成的汽車電子控制系統。

3、寬頻高阻抗，凈噪效果出眾

VSTCH1917R系列具備寬應用頻率與高阻抗特性，可覆蓋高頻應用場景，對電源鏈路中的共模干擾實現精準、高效抑制，確保車載動力系統、多媒體設備、通信模塊等穩定工作，杜絕噪聲引發的信號失真、功能異常等問題。

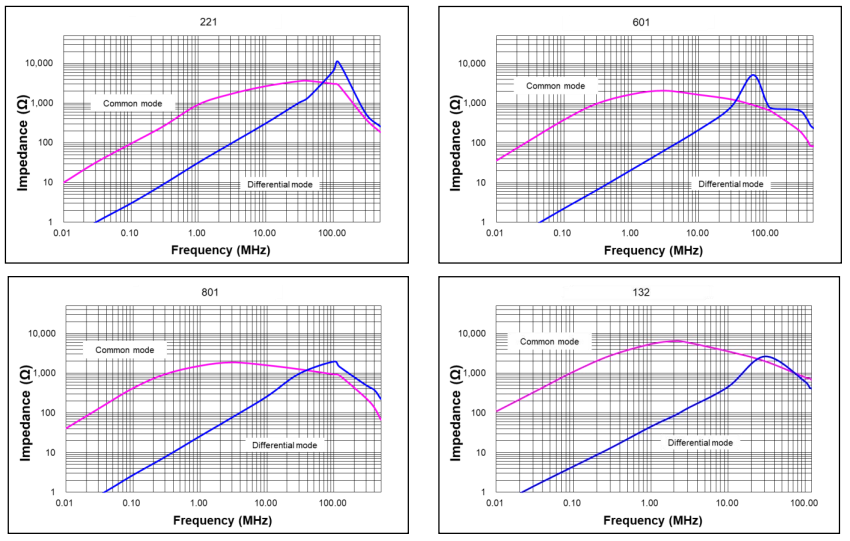

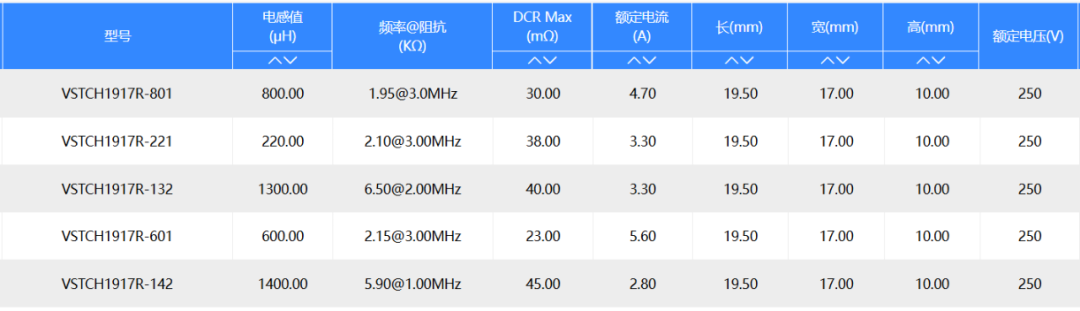

VSTCH1917R系列電氣特性 VSTCH1917R系列 阻抗值VS 頻率曲線

4、車規級品質，嚴苛認證

VSTCH1917R系列通過AEC-Q200可靠性測試，每一項性能都經過嚴苛測試驗證。工作溫度范圍 -40℃～+125℃，適應車載環境中極寒、高溫、溫差劇變等復雜工況，滿足汽車動力總成、車載電源等核心系統的長期使用需求。

從研發設計到生產制造，VSTCH系列全流程遵循車規級質量管控體系，確保每一顆電感都具備一致性、穩定性與長壽命，真正做到 “車規品質，放心選用”。

三、滿足高頻環境應用需求

VSTCH1917R系列車規級共模電感應用場景廣泛，可覆蓋各類直流電源線、多媒體設備、通用電子設備等高頻應用環境，尤其適配汽車動力總成等核心車載系統的電源線共模噪聲抑制。

從專利技術加持的高可靠性，到緊湊靈活的集成化設計；從寬頻高效的噪聲抑制能力，到嚴苛認證的車規級品質，VSTCH1917R系列以 “穩、小、強、韌” 為核心，破解車載電子濾波難題，滿足汽車電子與高端工控領域?qū)材ｋ姼械膰?yán)苛需求。

四、環保認證及生產情況

產品已批量生產，交期4-6周。

符合RoHS、REACH、無鹵等環保要求。
