1、概 述
FZH216（深圳市方中禾科技） 是帶鍵盤掃描接口的大筆段 LED 驅動控制專用電路，內部集成有 MCU 數字接口、數據 鎖存器、鍵盤掃描等電路。本產品主要應用于大筆段的顯示屏驅動。
其主要特點如下：
? 采用功率 CMOS 工藝
? 多種顯示模式（16 位×16 段～8 位×24 段）
? 鍵掃描（16×2bit）
? 輝度調節電路（占空比 8 級可調）
? 按鍵中斷返回
? 串行接口（CLK，STB，DIO）
? 內置 RC 振蕩（400KHz±5%）
? 內置上電復位電路
? 封裝形式：SSOP48
2、引腳排列圖及引腳說明
2.1、引腳排列圖

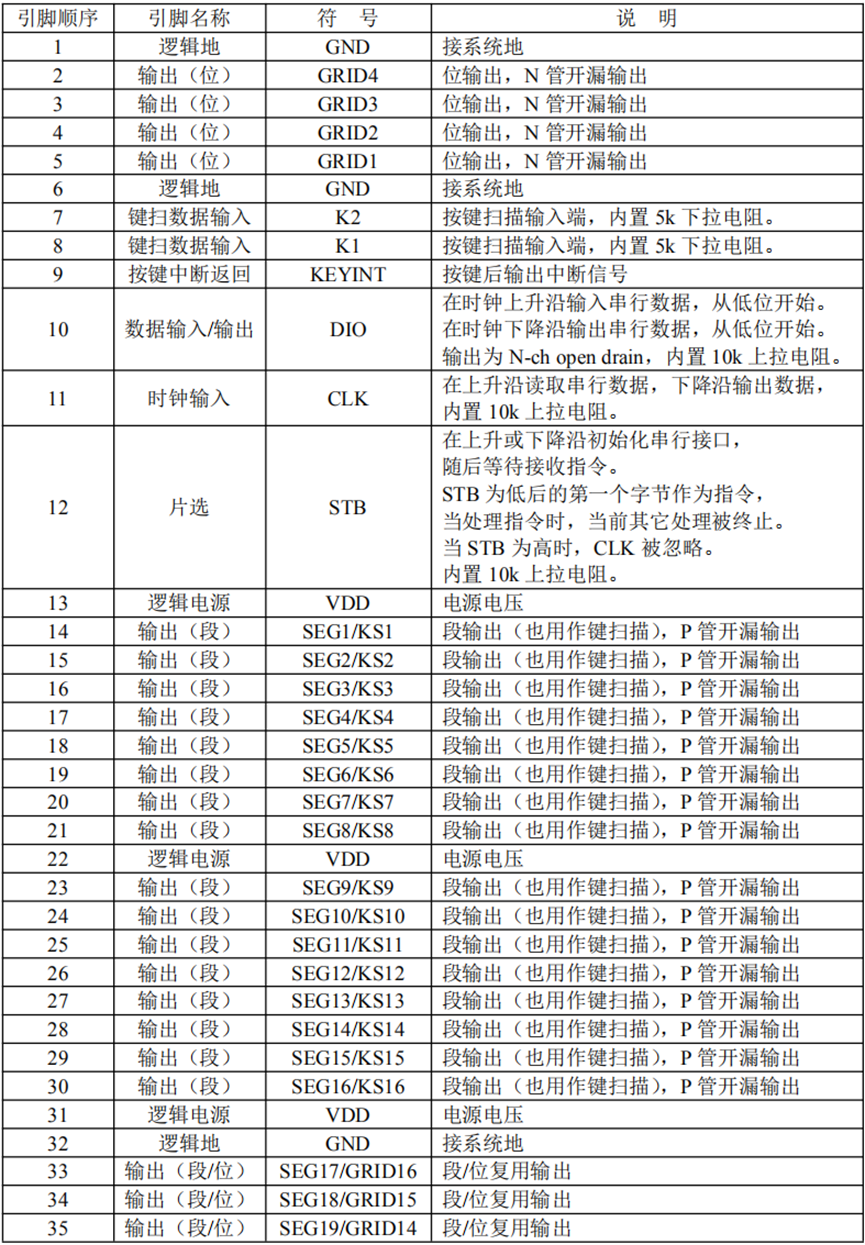

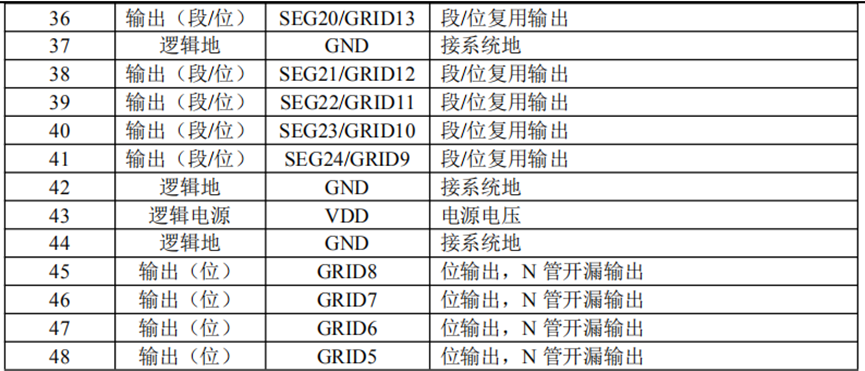

2.2、引腳說明

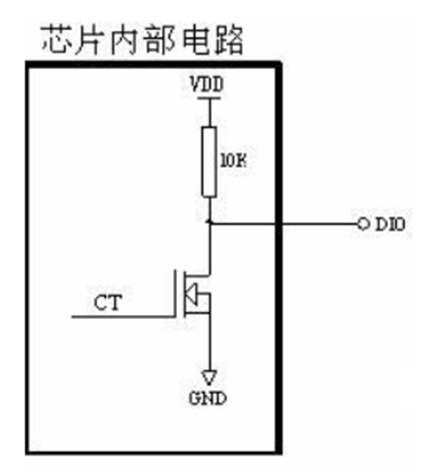

注：DIO 口輸出數據時為 N 管開漏輸出，在讀鍵的時候不需要外接上拉電阻。電路內部集成了10K 的上拉電阻。DIO 在時鐘的下降沿控制 N 管的動作，此時讀數時不穩定，參考時序圖，在時鐘的上升 沿讀數時才穩定。

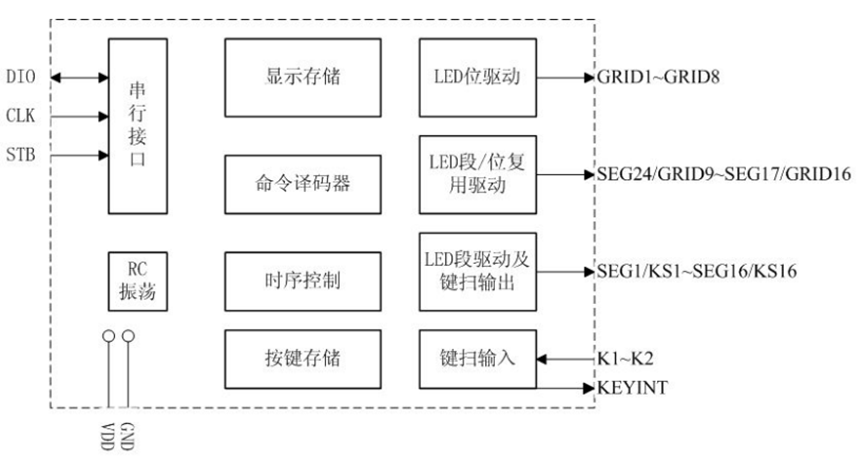

3、功能框圖

4、電特性

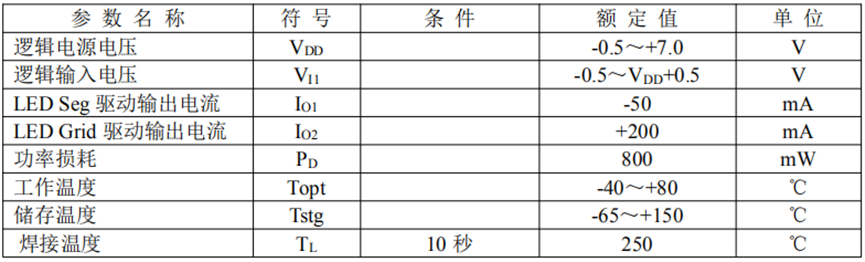

4.1、 極限參數（Ta=25℃，GND=0V）

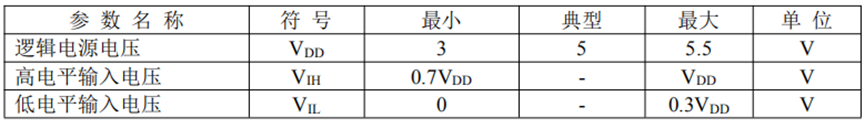

4.2、推薦使用條件（Ta= -20℃～+70℃，GND=0V）

4.3、電氣特性

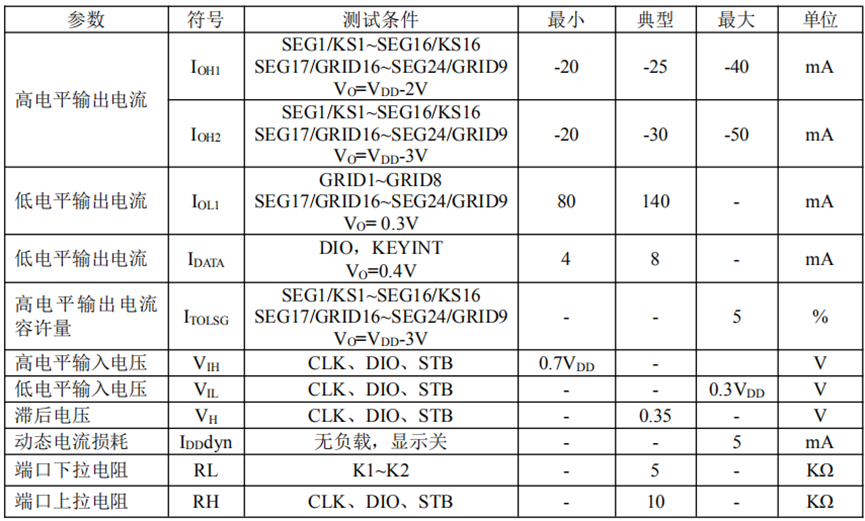

4.3.1、電氣特性（Ta= -20℃～+70℃，VDD=4.5V～5.5V ,GND=0V）

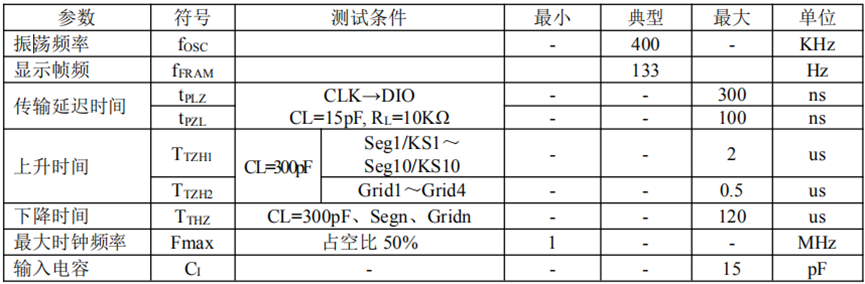

4.3.2、開關特性（Ta= -20℃～+70℃，VDD=4.5V～5.5V）

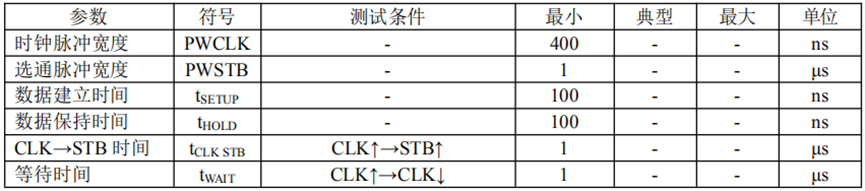

4.3.3、時序特性（Ta= -20℃～+70℃，VDD=4.5V～5.5V）

5、時序圖與端口操作說明、指令系統介紹

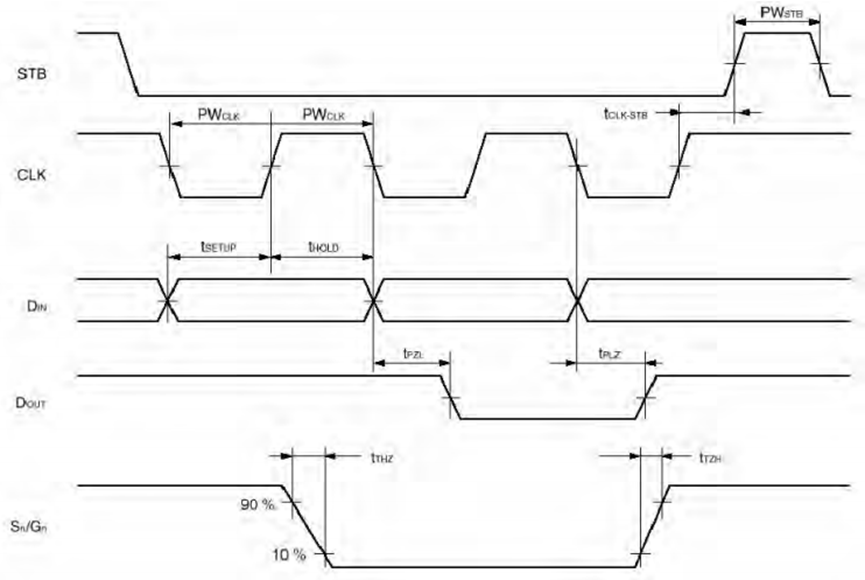

5.1、時序圖

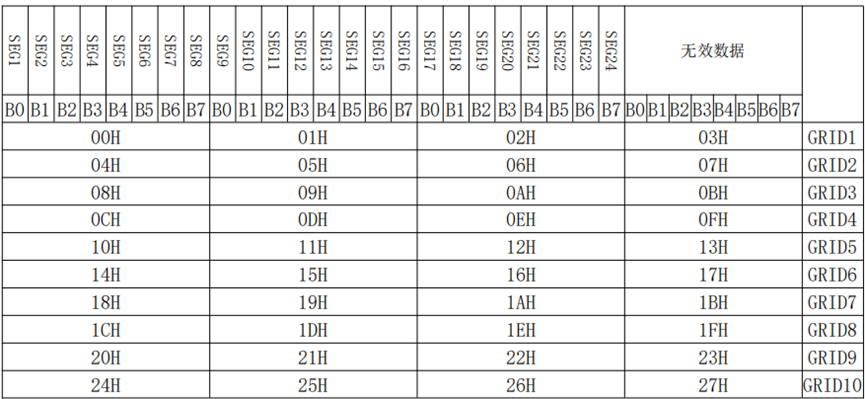

5.2、顯示寄存器地址和顯示模式

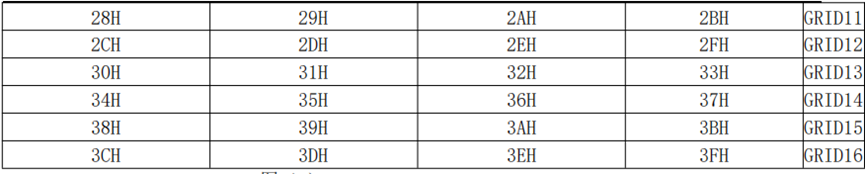

該寄存器存儲通過串行接口從外部器件傳送到 FZH216 的數據，地址從 00H-2FH 共 48 個字節單 元，分別與芯片 SEG 和 GRID 管腳所接的 LED 對應，分配如下圖：
寫 LED 顯示數據的時候，按照顯示地址從低位到高位，從數據字節的低位到高位操作。

注意：在上電完之后，必須先對 RAM 進行數據寫入，然后再開顯示。
5.3、鍵掃描和鍵掃數據寄存器

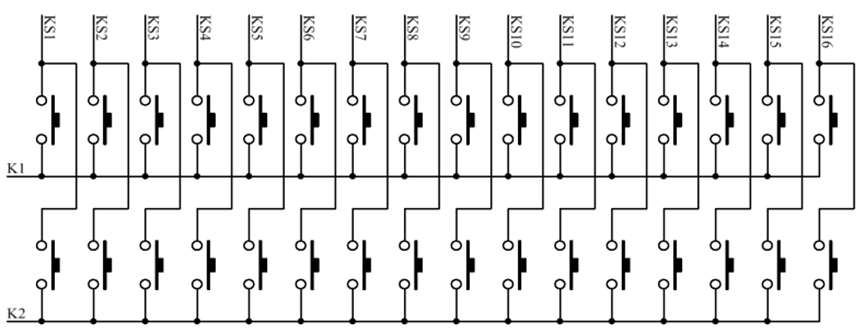

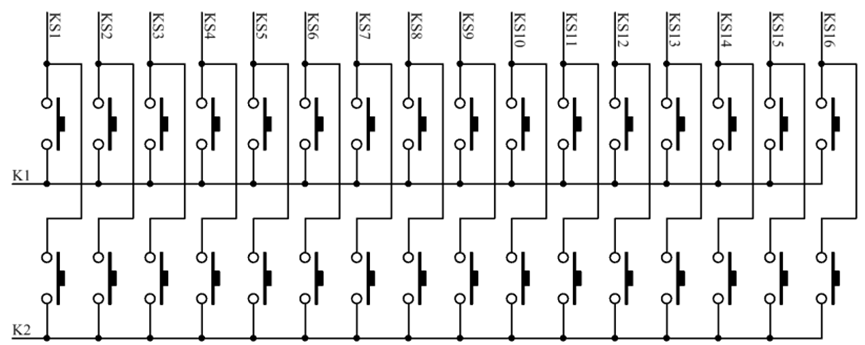

鍵掃矩陣為 16×2bit，如下所示：

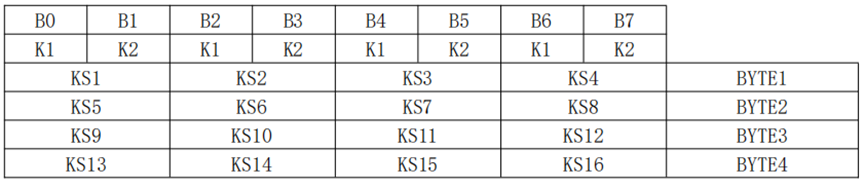

鍵掃數據儲存地址如下所示，先發讀鍵命令后，開始讀取按鍵數據 BYTE1—BYTE4 字節，讀數 據從低位開始輸出。芯片 K 和 KS 引腳對應的按鍵按下時，相對應的字節內的 BIT 位為 1。

注：
1、FZH216 最多可以讀 4 個字節，不允許多讀。
2、讀數據字節只能按順序從 BYTE1－BYTE4 讀取，不可跨字節讀。例如：硬件上的 K2 與 KS10 對應按鍵按下時，此時想要讀到此按鍵數據，必須需要讀到第 3 個字節的第 4BIT 位，才可 讀出數據；當有多個鍵按下，例如：K1 與 KS10，K2 與 KS10 兩個鍵同時按下時，BYTE3 字節的 B2 與 B3 位為 1。
3、組合鍵只能是同一個 KS，不同的 K 組合。
5.4、指令介紹
指令用來設置顯示模式和 LED 驅動器的狀態。

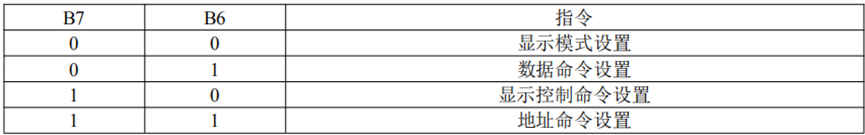

在 STB 下降沿后由 DIO 輸入的第一個字節作為一條指令。經過譯碼，取最高 B7、B6 兩位比特 以區別不同的指令。

如果在指令或數據傳輸時 STB 被置為高電平，串行通訊被初始化，并且正在傳送的指令或數據 無效（之前傳送的指令或數據保持有效）。

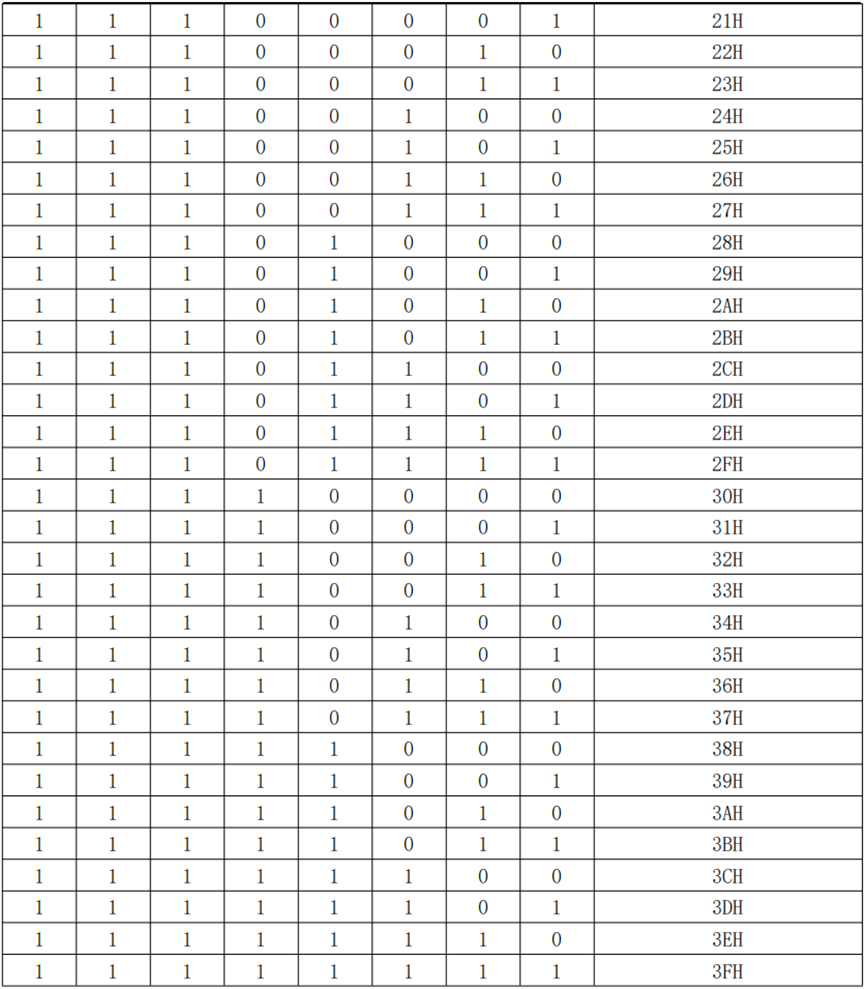

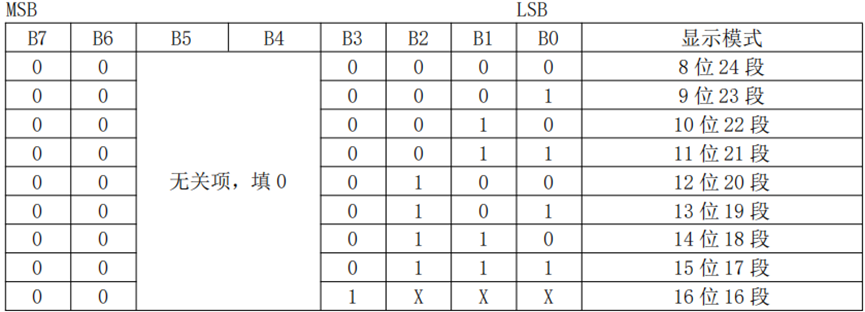

（1）顯示模式設置

該指令用來設置選擇段和位的個數（8~16 位，16～24 段）。當指令執行時，顯示被強制終止。要 送顯示控制命令開顯示，原先顯示的數據內容不會被改變，但當相同模式被設置時，則上述情況并不 發生。
上電后，設置模式為 8 位，24 段。

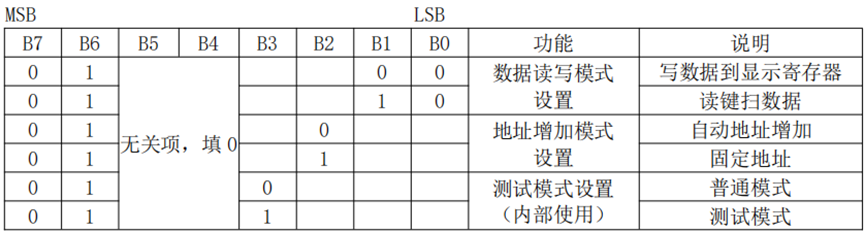

（2）數據設置
該指令用來設置數據寫和讀。B1 和 B0 位不允許設置為 01 或 11。

上電后，數據讀寫模式設置為寫數據到寄存器，地址增加模式設置為自動地址增加，測試模式設 置為普通模式。

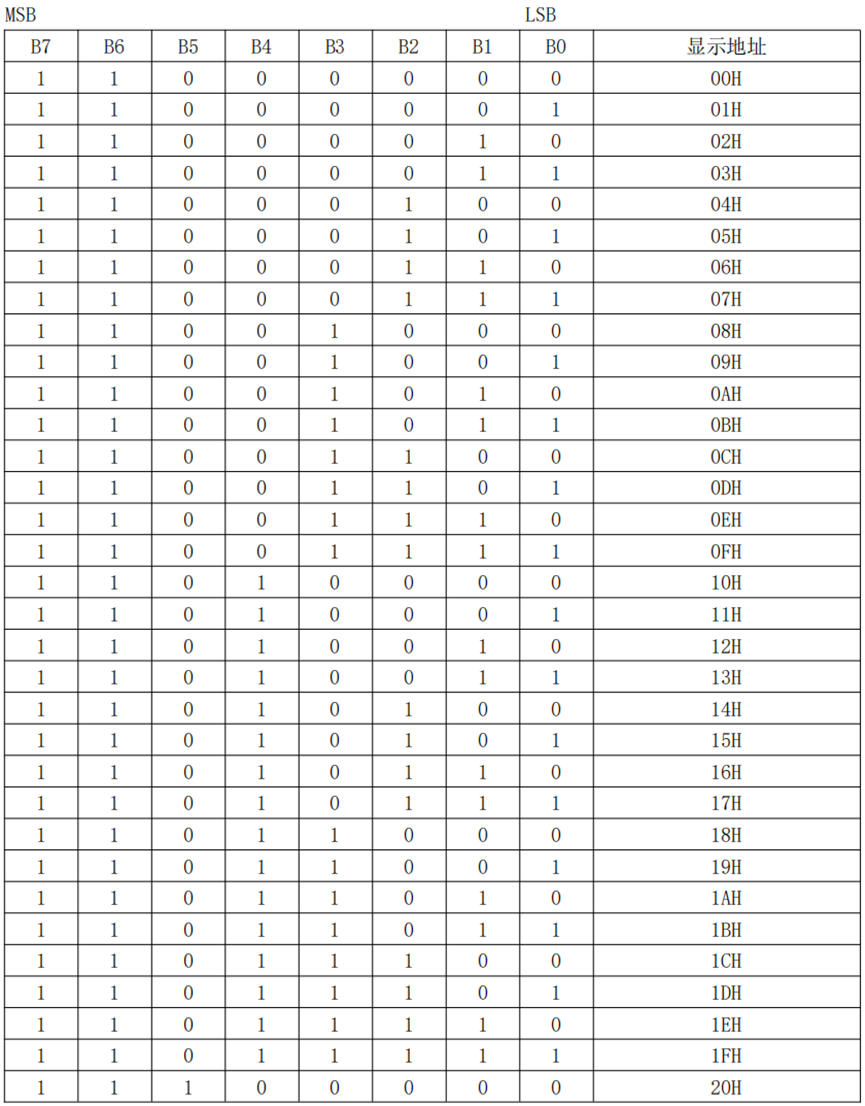

（3）地址設定
該指令用來設置顯示寄存器的地址。 如果地址設為無效地址時，數據被忽略，直到有效地址被設定。上電時，地址設為 00H。

注意：在自動地址增加模式，地址按照 00H、01H、02H、03H、04H 順序增加。

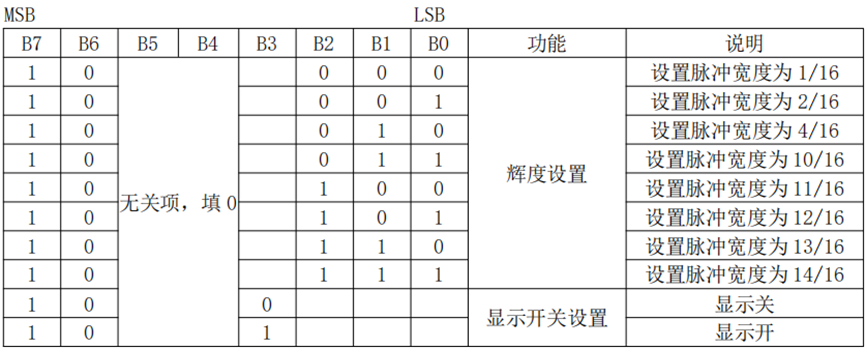

（4）顯示控制

上電后，輝度設置為脈沖寬度為 1/16，顯示關。
5.5、串行數據傳輸格式
讀取和接收 1 個 bit 都在時鐘的上升沿操作。

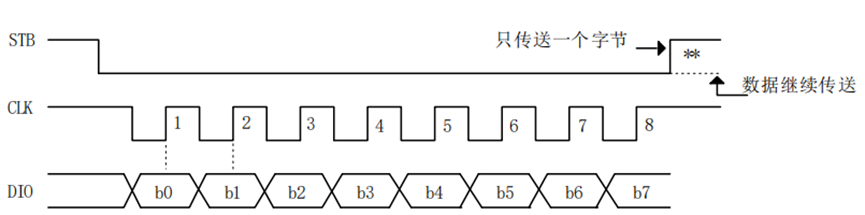

5.5.1、 數據接收（寫數據）

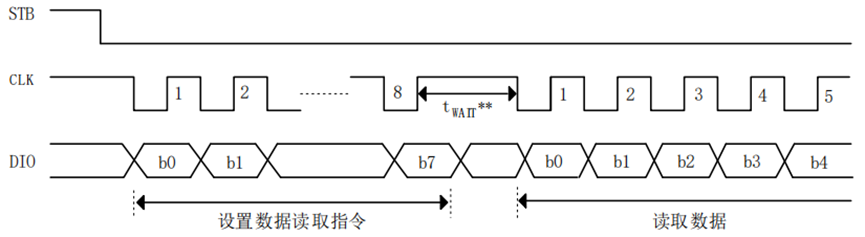

5.5.2、 數據讀取

讀取數據時，從串行時鐘 CLK 的第 8 個上升沿開始設置指令到 CLK 下降沿讀數據之間需要
一個 等待時間 tWAIT（最小 1us）。
5.6、顯示和按鍵
5.6.1、顯示：

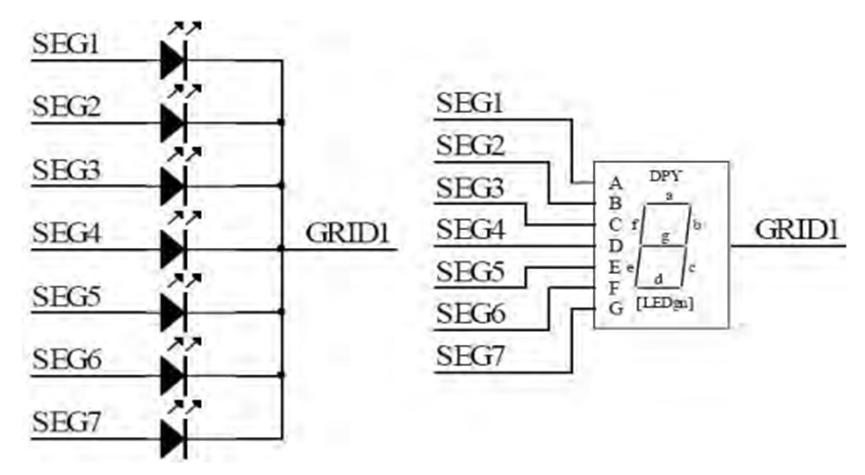

1）、驅動共陰數碼管：

上圖給出共陰數碼管的連接示意圖，如果讓該數碼管顯示“0”，那么在 GRID1為低電平時SEG1,SEG2， SEG3,SEG4,SEG5,SEG6 為高電平，SEG7 為低電平，查看顯示地址表格，只需在 00H 地址單 元里面寫數據 3FH 就可以讓數碼管顯示“0”。

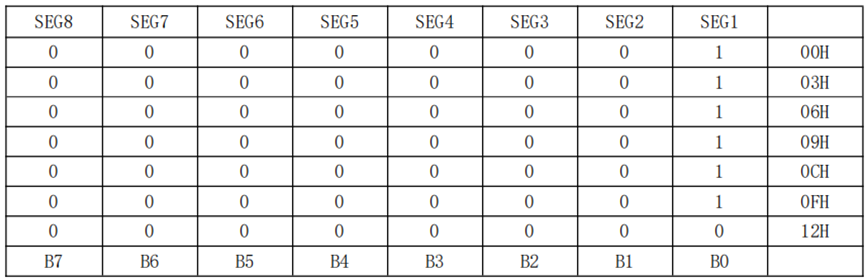

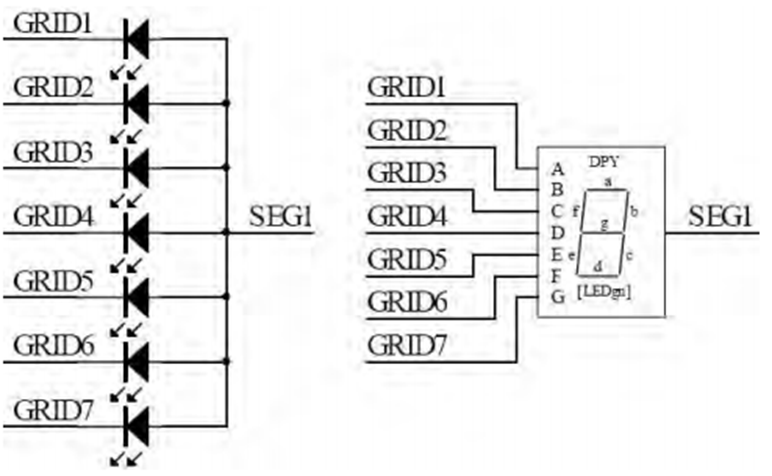

2）、驅動共陽數碼管：

上圖 給 出 共 陽 數 碼 管 的 連 接 示 意 圖 ， 如 果 讓 該 數 碼 管 顯 示 “0” ， 那 么 在 GRID1,GRID2,GRID3,GRID4,GRID5,GRID6 為低電平時 SEG1 為高電平，在 GRID7 為低電平時 SEG1 為低電平。要讓地址單元 00H,03H,06H,09H,0CH,0FH 里面分別寫數據 01H，其余的地址單元全部寫數 據 00H。

注：SEGn 為 P 管開漏輸出，GRIDn 為 N 管開漏輸出，在使用時候，SEGn 只能接 LED 的陽極，GRIDn 只能接 LED 的陰極，不可反接。
5.6.2、按鍵：
鍵掃描由 FZH216 自動完成，不受用戶控制，用戶只需要按照時序讀鍵值。完成一次鍵掃需要 2 個顯示周期，一個顯示周期大概需要 7.5ms，在 7.5MS 先后按下了 2 個不同的按鍵，2 次讀到的鍵值 都是先按下的那個按鍵的鍵值。

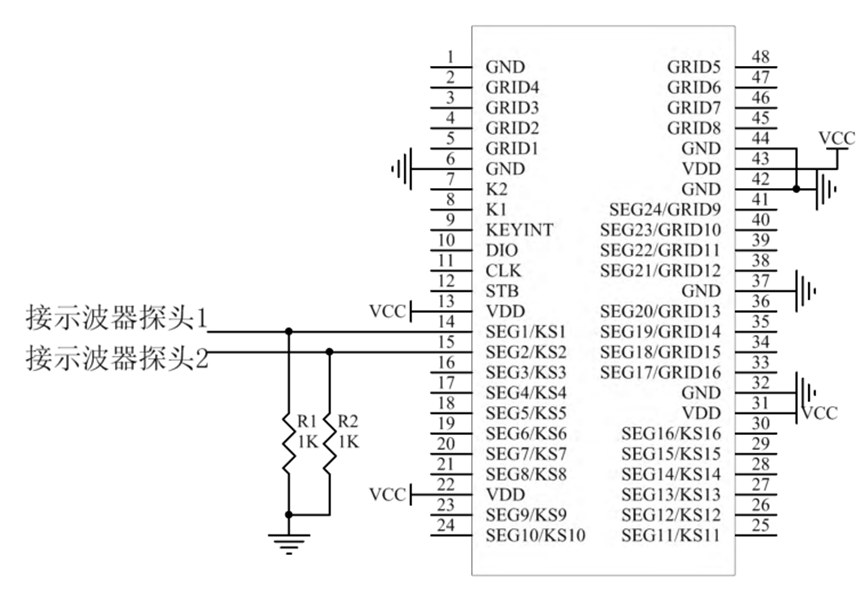

按照下圖用示波器觀察 SEG1/KS1/和 SEG2/KS2 的輸出鍵掃波形，見圖。

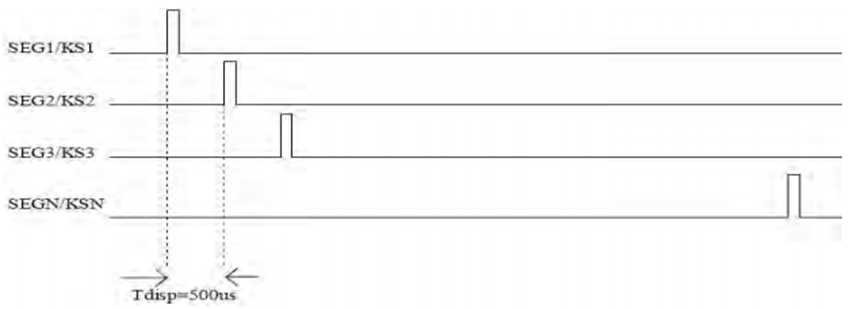

IC 在鍵盤掃描時候 SEGN/KSN 的波形：

Tdisp 和 IC 工作的振蕩頻率有關。500us 僅僅提供參考，以實際測量為準。 一般情況下使用下圖，可以滿足按鍵設計的要求：

注：復合鍵使用注意事項：

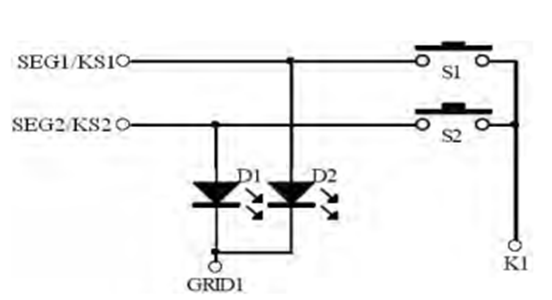

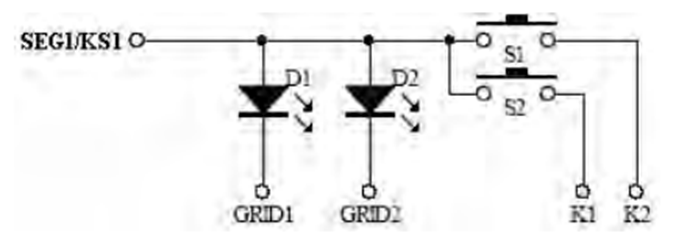

SEG1/KS1-SEG16/KS16 是顯示和按鍵掃描復用的。以下圖為例子，顯示需要 D1 亮，D2 滅， 需要讓 SEG1 為“1”，SEG2 為“0”狀態，如果 S1,S2 同時被按下，相當于 SEG1,SEG2 被短路，這時的 D1,D2 都被點亮。

解決方案：
1、 在硬件上，可以將需要同時按下的鍵設置在不同的 K 線上面如下圖所示，

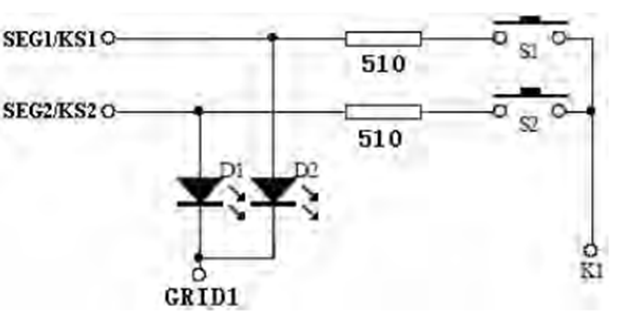

2、 在 SEG1-SEG N 上面串聯電阻如下圖所示，電阻的阻值應選在 510 歐姆，太大會造成按 鍵的失效，太小可能不能解決顯示干擾的問題。

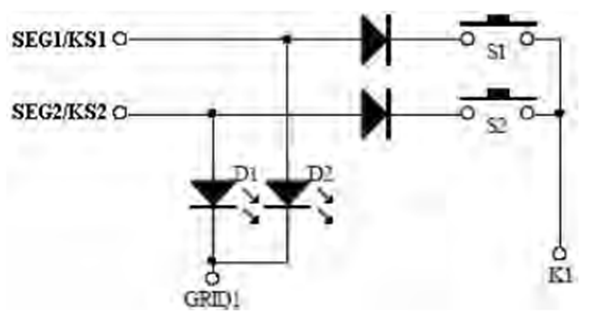

3、或者串聯二極管如下圖所示。

.

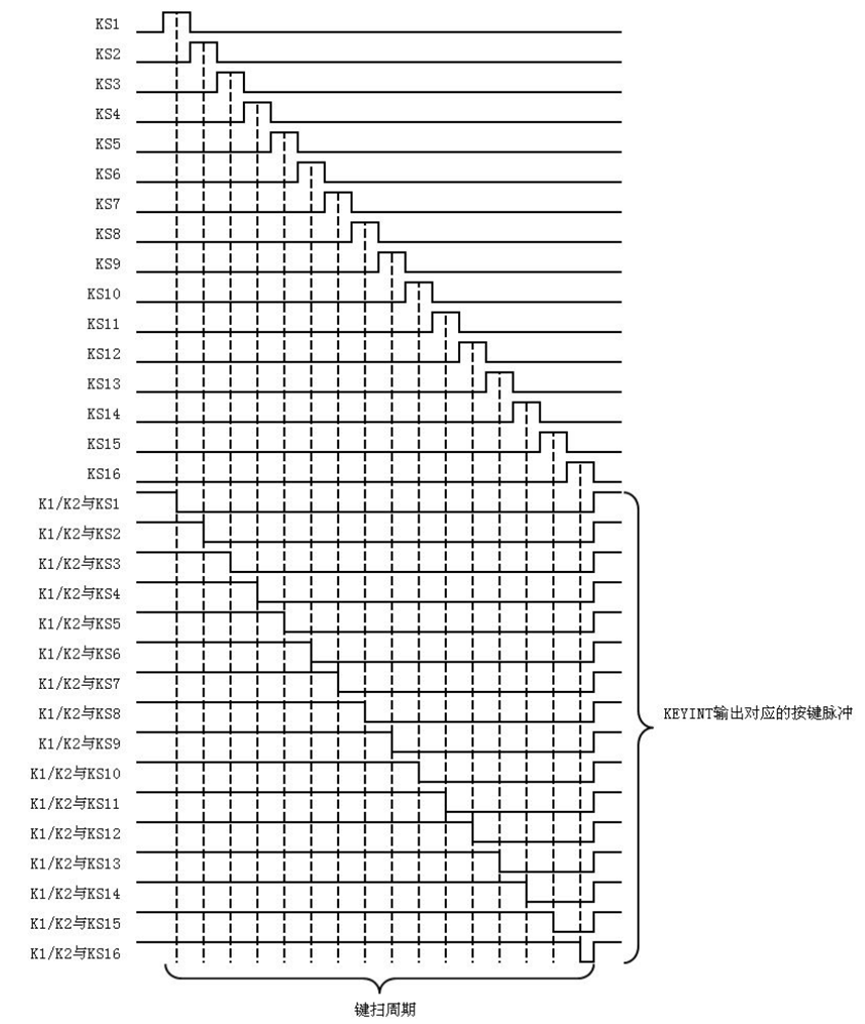

5.6.2、按鍵中斷信號：
管腳 KEYINT 為按鍵中斷信號，NMOS 開漏輸出，平時為高電平，在有按鍵被按下時在鍵掃周 期內出現低電平脈沖。

5.7、應用時串行數據的傳輸

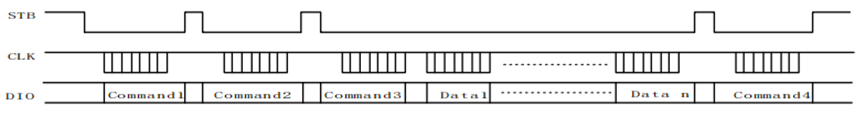

5.7.1、地址增加模式
使用地址自動增加模式，設置地址實際上是設置傳送的數據流存放的起始地址。起始地址命令 字節發送完畢，“STB”不需要置高，緊跟著傳數據，數據傳送完畢才將“STB”置高。

Command1：設置顯示模式。
Command2：設置數據命令
Command3：設置顯示地址
Data1～Data n：傳輸顯示數據至 Command3 地址和后面的地址內
Command4：顯示控制命令
5.7.2、固定地址
使用固定地址模式，設置地址其實際上是設置需要傳送的 1BYTE 數據存放的地址。地址發送完 畢，“STB”不需要置高，緊跟著傳 1BYTE 數據，數據傳送完畢才將“STB”置高。需要重新設置第 2 個 數據需要存放的地址，數據傳送完畢，“STB”置高。

Command1：設置顯示模式
Command2：設置數據命令
Command3：設置顯示地址 1
Data1：傳輸顯示數據 1 至 Command3 地址內
Command4：設置顯示地址 2
Data2：傳輸顯示數據 2 至 Command4 地址內
Command5：顯示控制命令

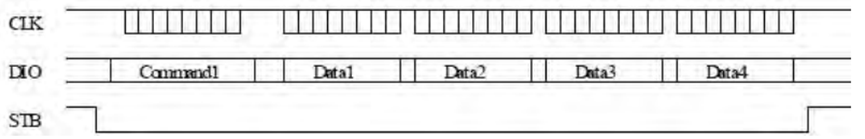

5.7.3、

Command1:設置顯示模式
Data1～4：讀取按鍵數據
5.8、程序設計流程圖

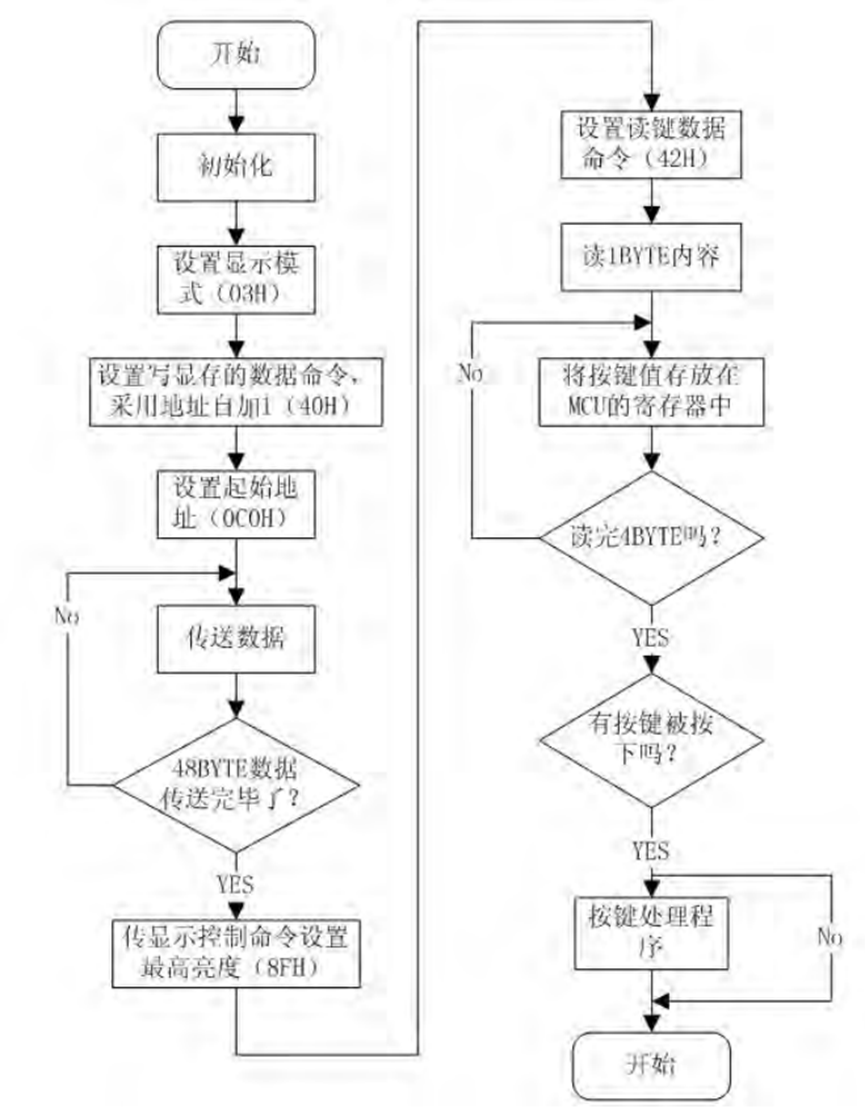

5.8.1、采用地址自動加一的程序設計流程圖

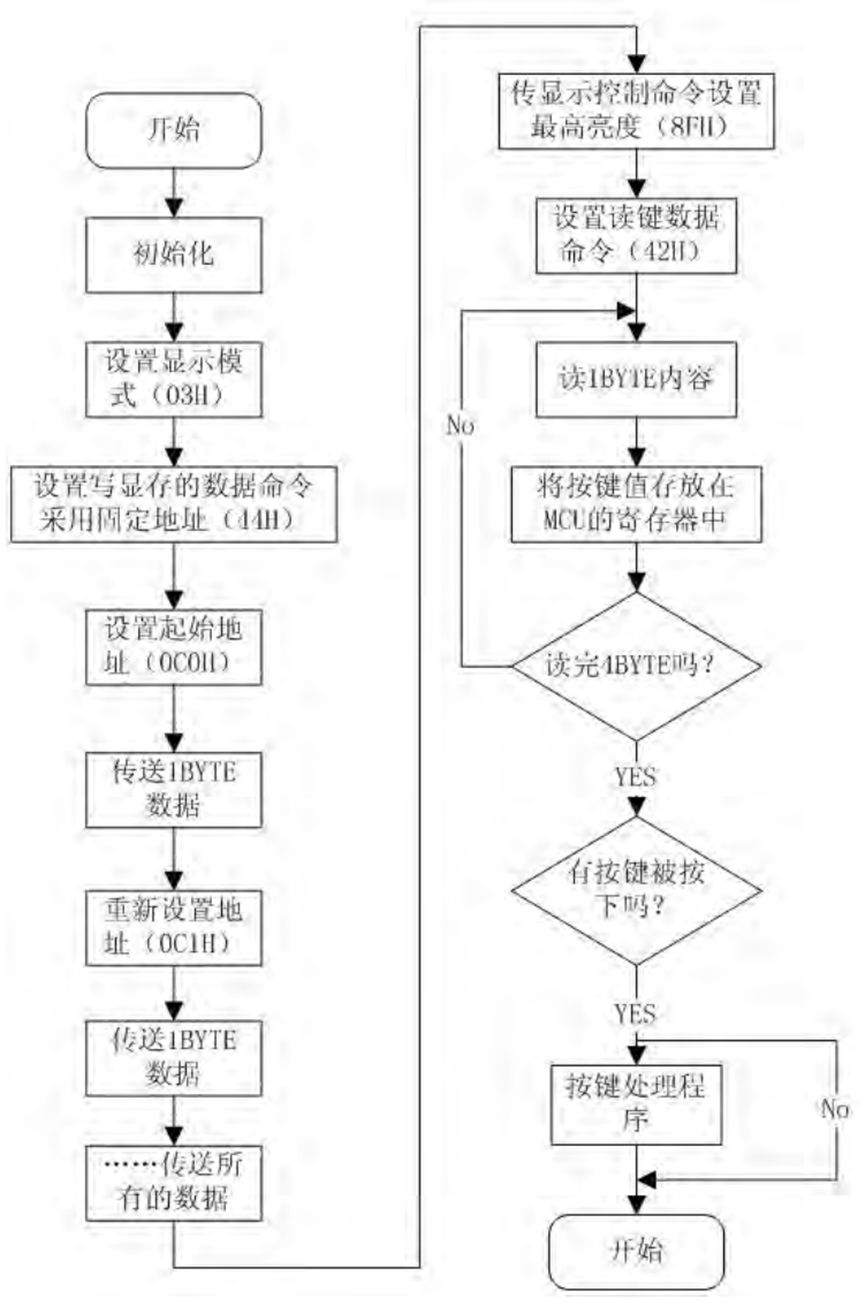

5.8.2、采用固定地址的程序設計流程圖

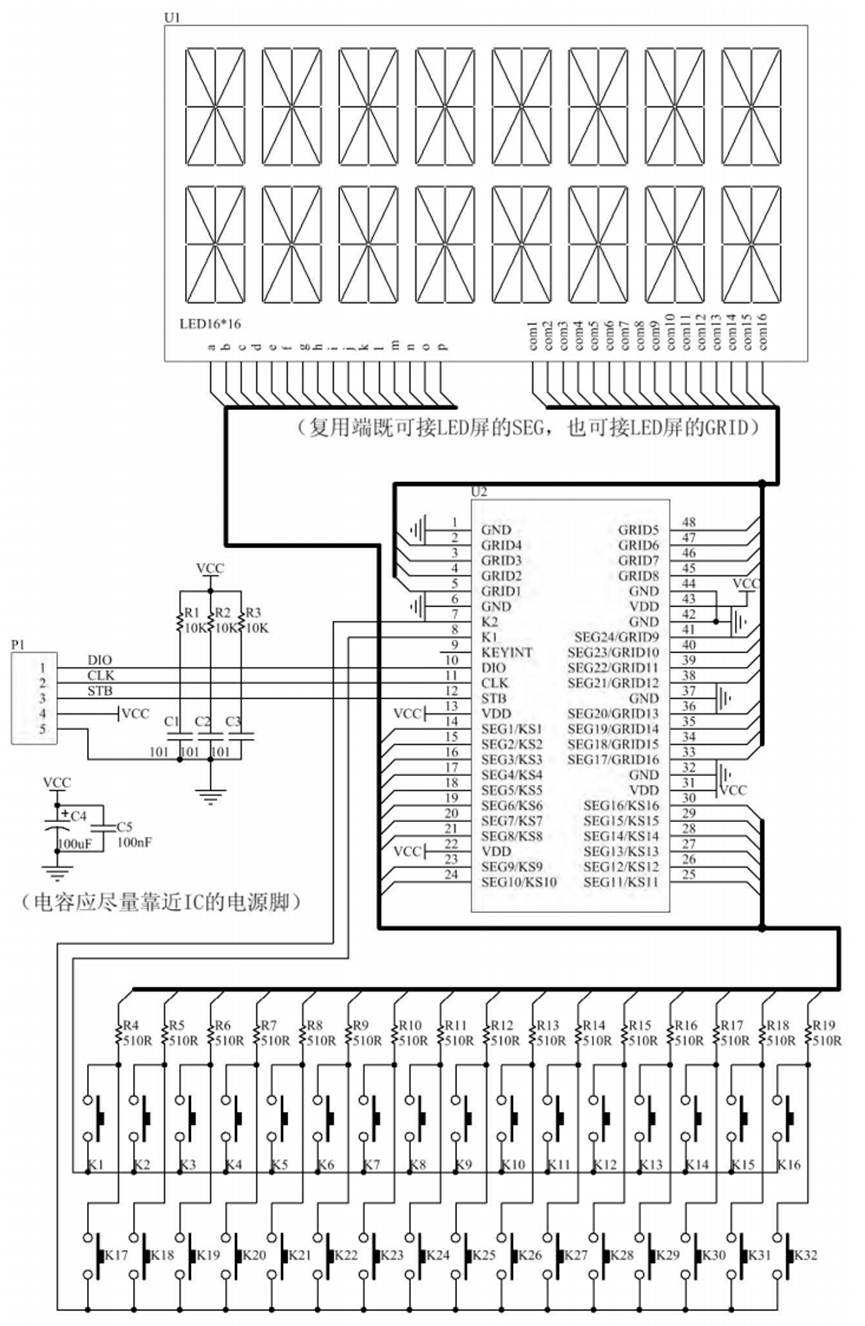

6、典型應用線路圖

7、封裝尺寸與外形圖

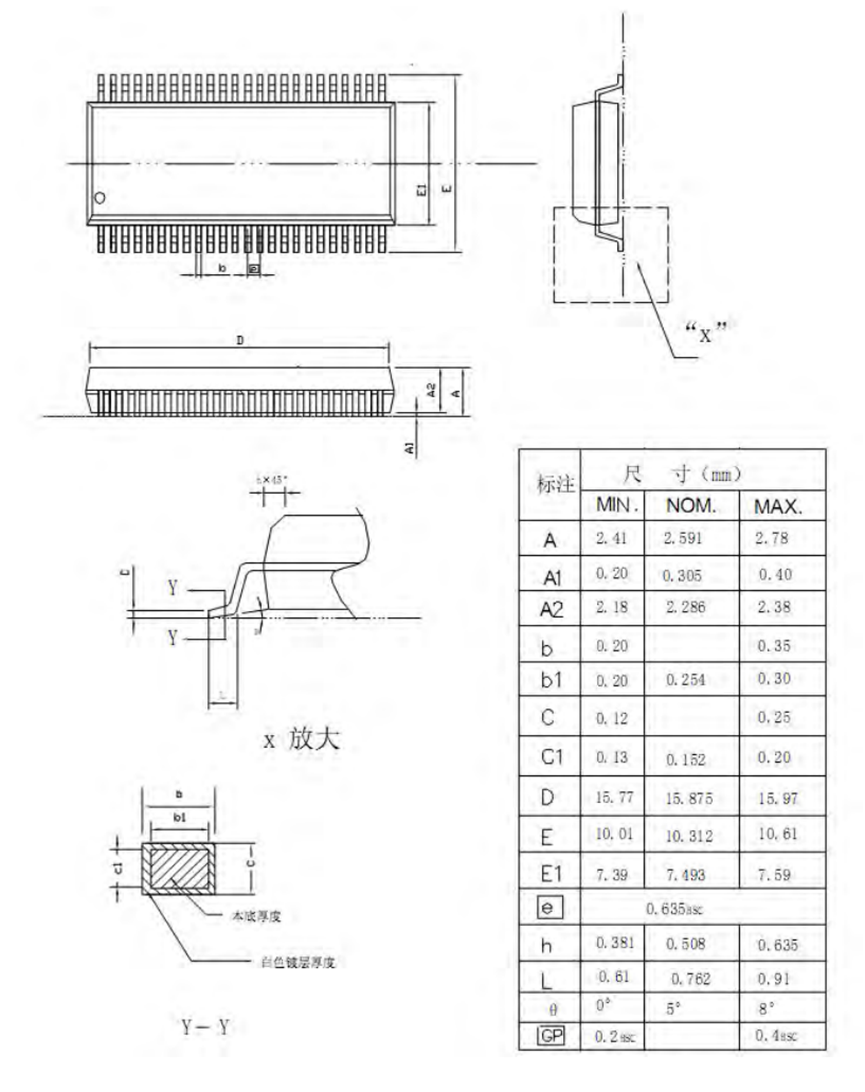

7.1、SSOP48 外形圖與封裝尺寸
