?1、概述

FZH217 （深圳市方中禾科技）是帶鍵盤掃描接口的大筆段 LED驅動控制專用電路，內部集成有 MCU數字接口、數據鎖存器、鍵盤掃描等電路。本產品主要應用于大筆段的顯示屏驅動。

其主要特點如下：

l采用功率 CMOS工藝

l多種顯示模式（16位×16段～8位×24段）

l鍵掃描（16×2bit）

l輝度調節電路（占空比 8級可調）

l串行接口（CLK，STB，DIO）

l內置 RC振蕩（400KHz±5%）

l內置上電復位電路

l封裝形式：LQFP44

2、引腳排列圖及引腳說明

2.1、引腳排列圖

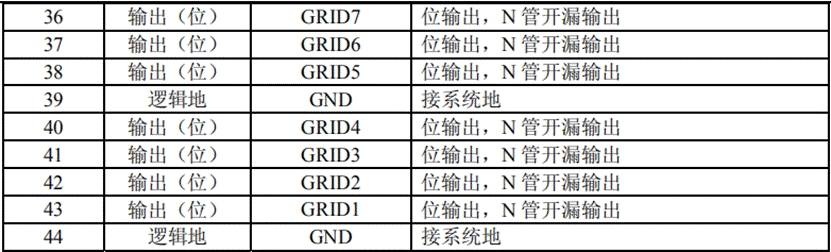

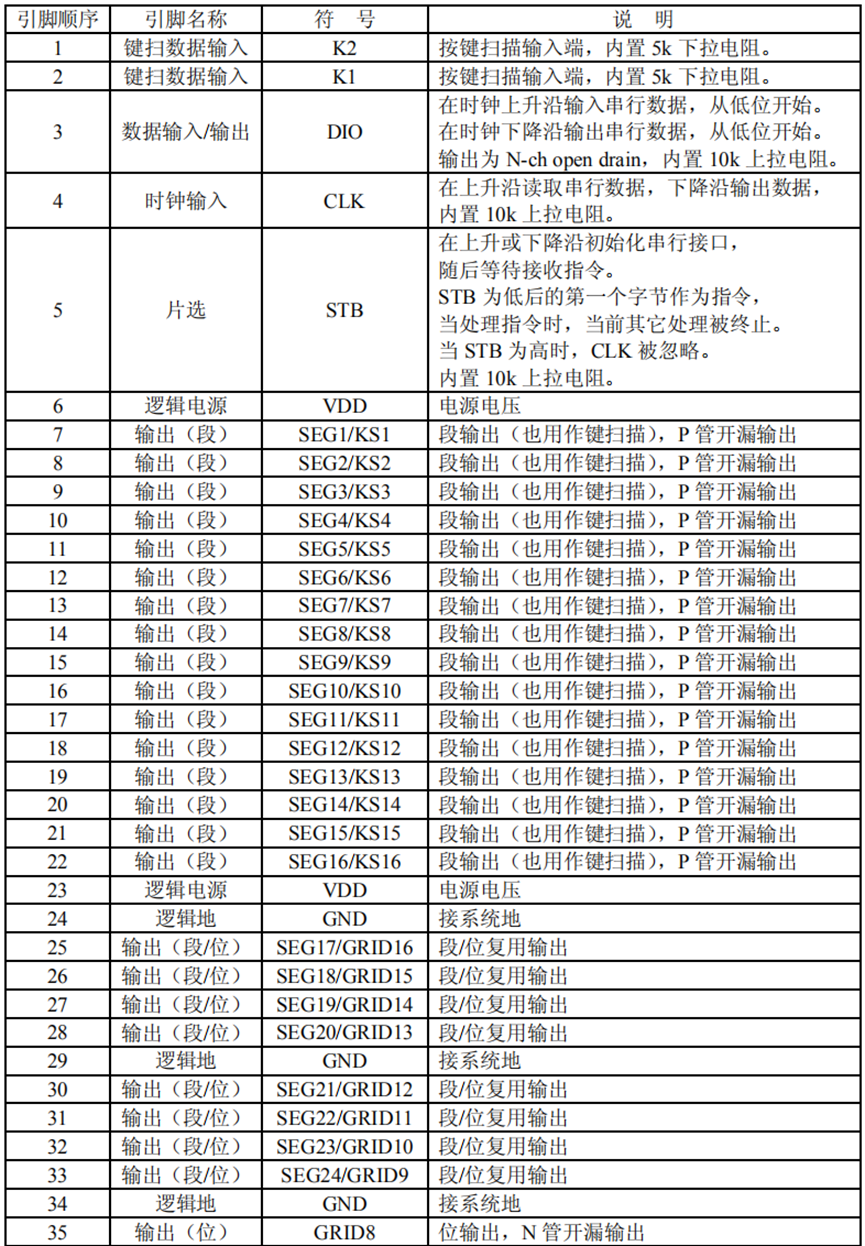

2.2、引腳說明

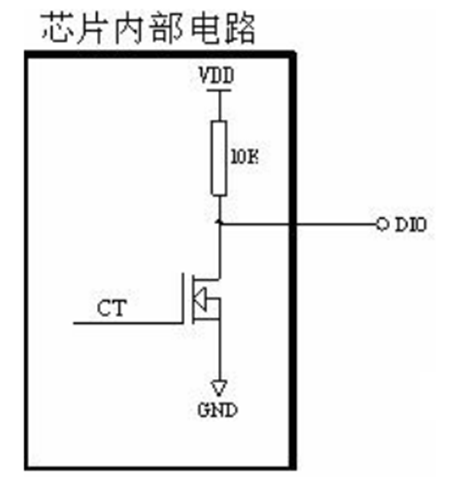

注：DIO口輸出數據時為 N管開漏輸出，在讀鍵的時候不需要外接上拉電阻。電路內部集成了 10K的上拉電阻。DIO在時鐘的下降沿控制 N管的動作，此時讀數時不穩定，參考時序圖，在時鐘的上升沿讀數時才穩定。

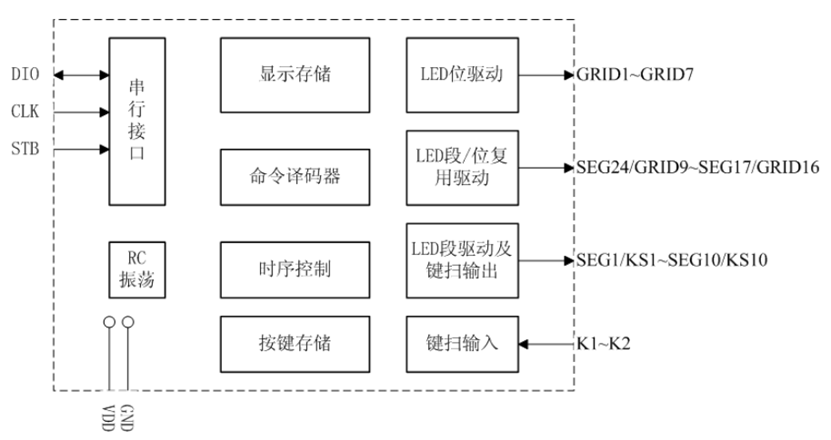

3、功能框圖

4、電特性

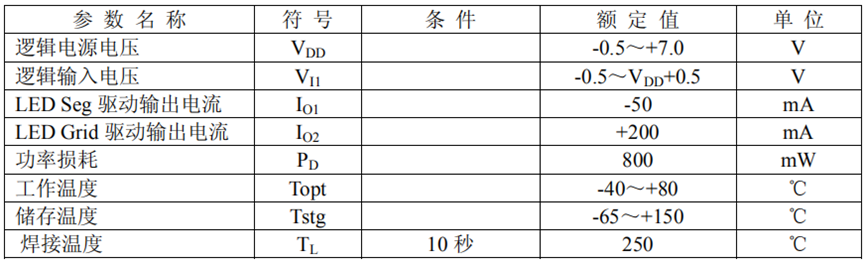

4.1、極限參數（Ta=25℃，GND=0V）

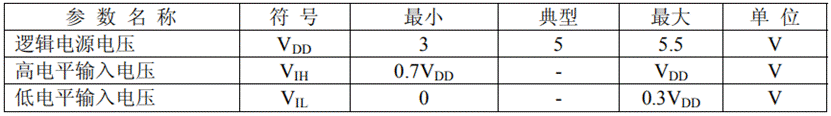

4.2、推薦使用條件（Ta=-20℃～+70℃，GND=0V）

4.3、電氣特性

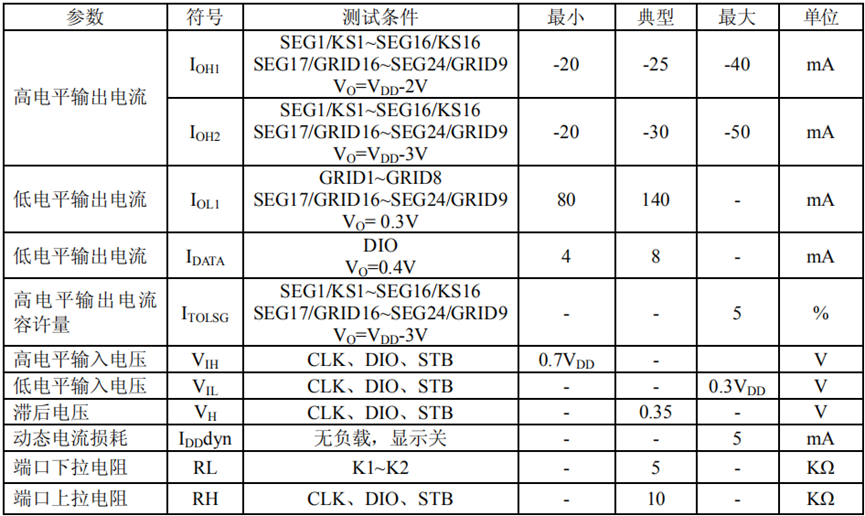

4.3.1、電氣特性（Ta=-20℃～+70℃，VDD=4.5V～5.5V ,GND=0V）

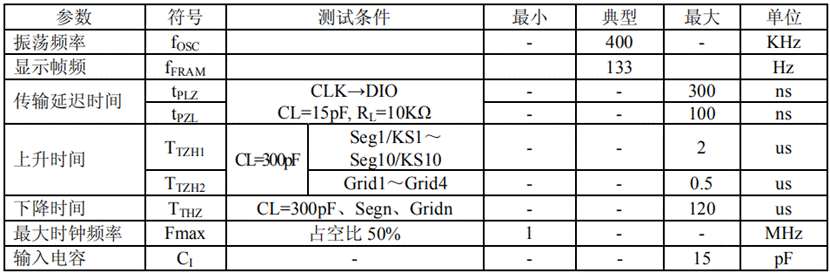

4.3.2、開關特性（Ta=-20℃～+70℃，VDD=4.5V～5.5V）

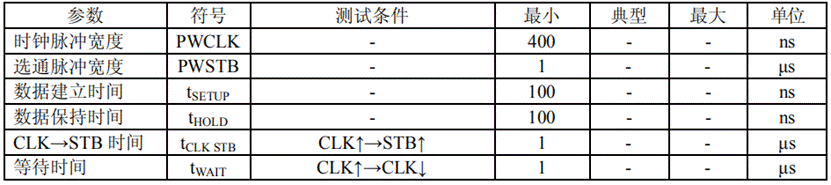

4.3.3、時序特性（Ta=-20℃～+70℃，VDD=4.5V～5.5V）

5、時序圖與端口操作說明、指令系統介紹

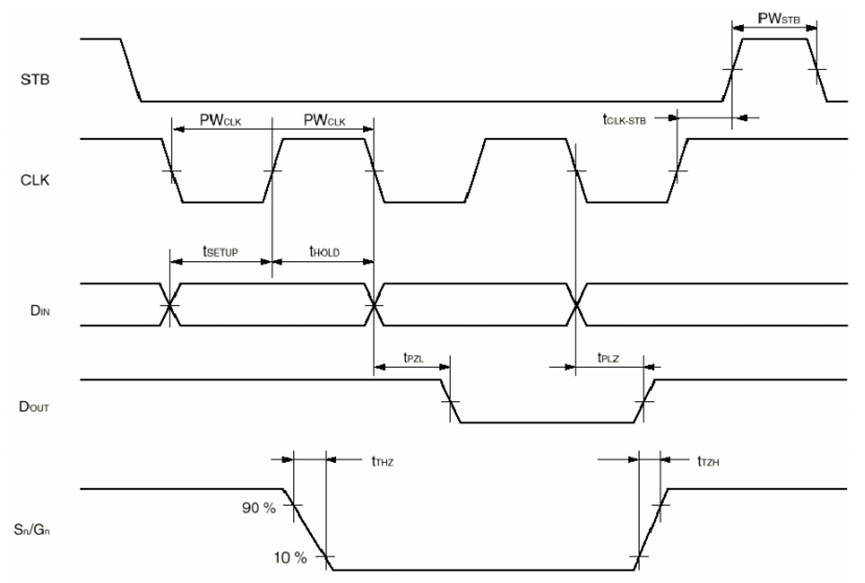

5.1、時序圖

5.2、顯示寄存器地址和顯示模式

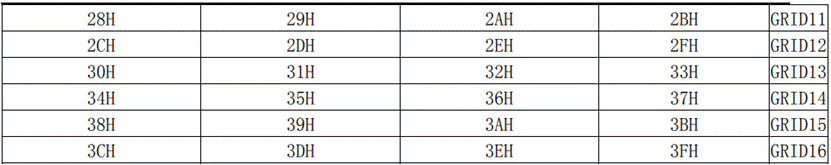

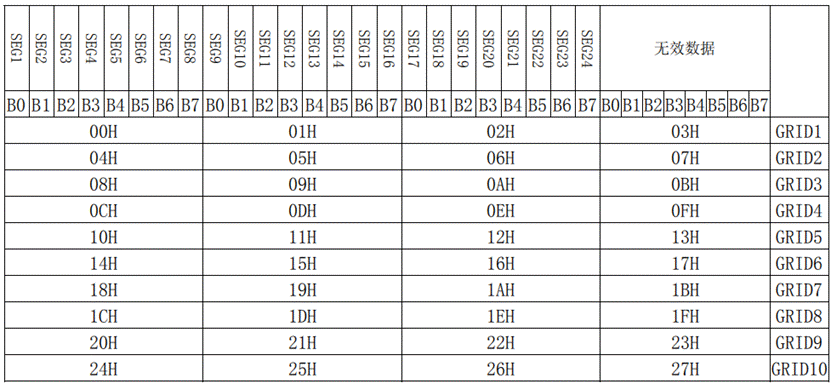

該寄存器存儲通過串行接口從外部器件傳送到 FZH217的數據，地址從 00H-2FH共 48個字節單元，分別與芯片 SEG和 GRID管腳所接的 LED對應，分配如下圖：

寫 LED顯示數據的時候，按照顯示地址從低位到高位，從數據字節的低位到高位操作。

5.3、鍵掃描和鍵掃數據寄存器

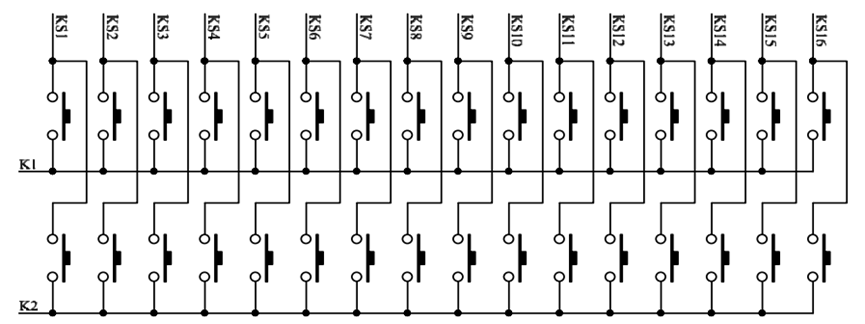

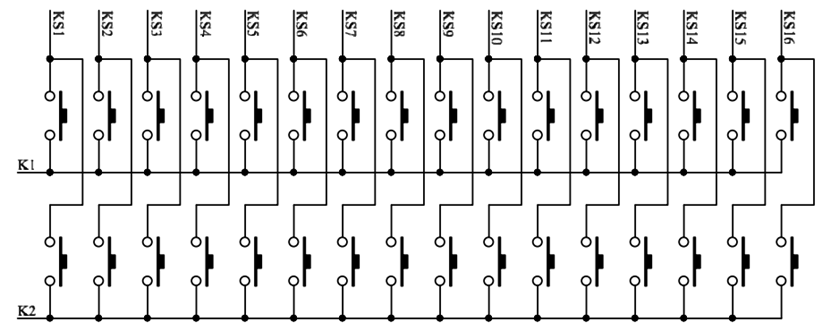

鍵掃矩陣為 16×2bit，如下所示：

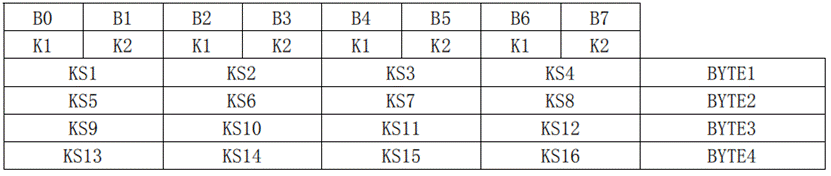

鍵掃數據儲存地址如下所示，先發讀鍵命令后，開始讀取按鍵數據 BYTE1—BYTE4字節，讀數據從低位開始輸出。芯片 K和 KS引腳對應的按鍵按下時，相對應的字節內的 BIT位為 1。

注：

1、FZH217最多可以讀 4個字節，不允許多讀。

2、讀數據字節只能按順序從 BYTE1－BYTE4讀取，不可跨字節讀。例如：硬件上的 K2與 KS10對應按鍵按下時，此時想要讀到此按鍵數據，必須需要讀到第 3個字節的第 4BIT位，才可

讀出數據；當有多個鍵按下，例如：K1與 KS10，K2與 KS10兩個鍵同時按下時，BYTE3字節的 B2與 B3位為 1。

3、組合鍵只能是同一個 KS，不同的 K組合。

5.4、指令介紹

指令用來設置顯示模式和 LED驅動器的狀態。

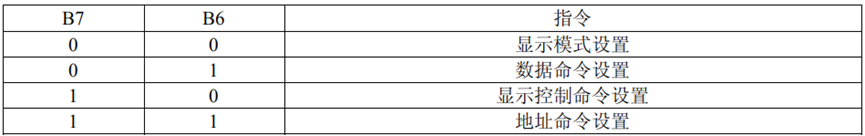

在 STB下降沿后由 DIO輸入的第一個字節作為一條指令。經過譯碼，取最高 B7、B6兩位比特以區別不同的指令。

如果在指令或數據傳輸時 STB被置為高電平，串行通訊被初始化，并且正在傳送的指令或數據無效（之前傳送的指令或數據保持有效）

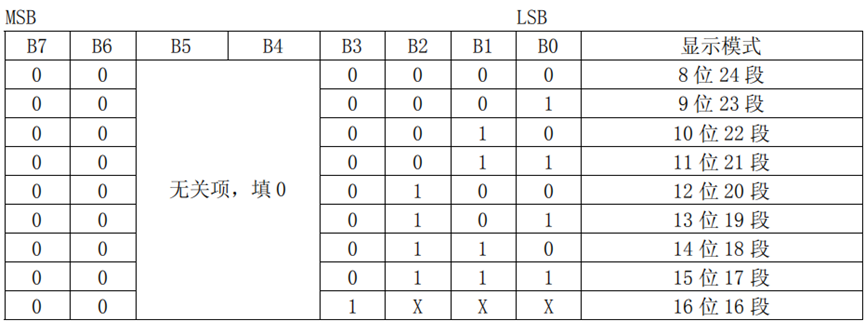

（1）顯示模式設置

該指令用來設置選擇段和位的個數（8~16位，16～24段）。當指令執行時，顯示被強制終止。要送顯示控制命令開顯示，原先顯示的數據內容不會被改變，但當相同模式被設置時，則上述情況并不發生。

上電后，設置模式為 8位，24段。

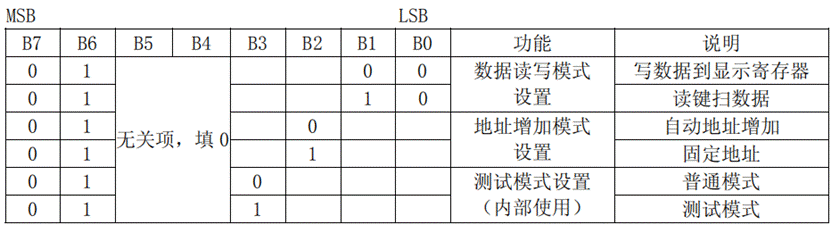

（2）數據設置

該指令用來設置數據寫和讀。B1和 B0位不允許設置為 01或 11。

上電后，數據讀寫模式設置為寫數據到寄存器，地址增加模式設置為自動地址增加，測試模式設置為普通模式。

（3）地址設定

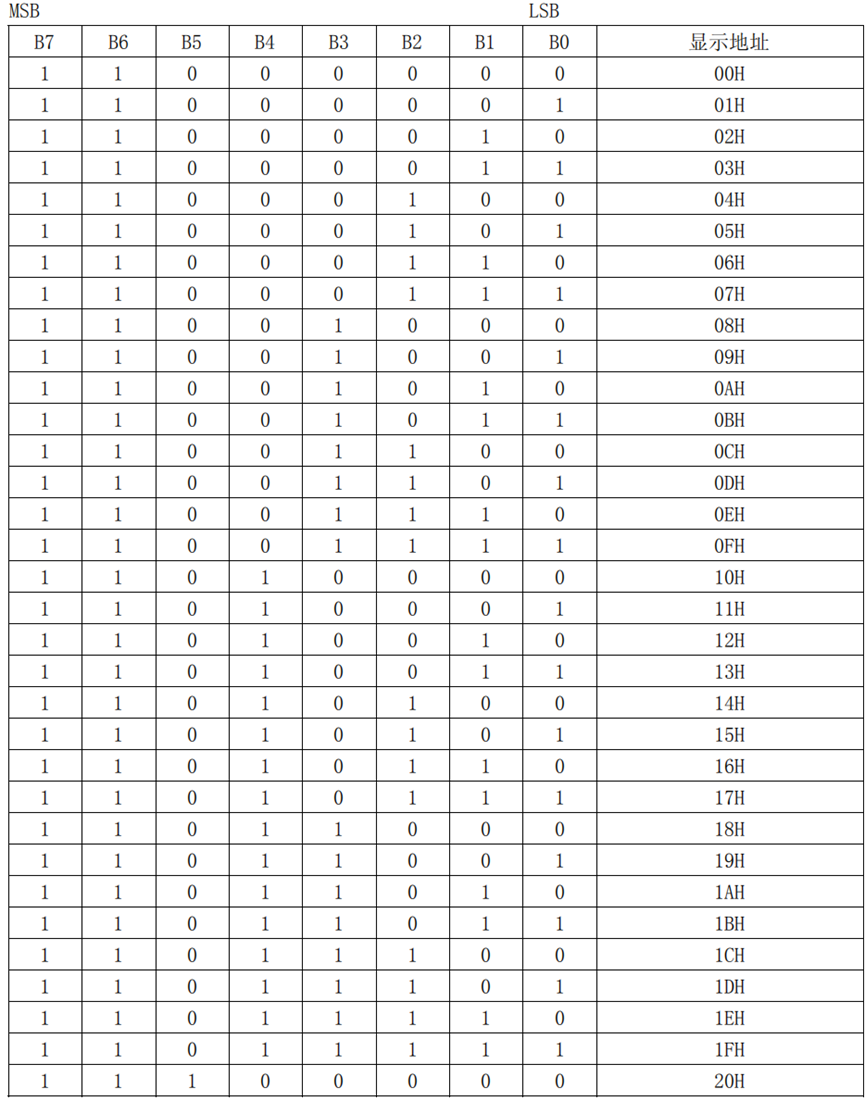

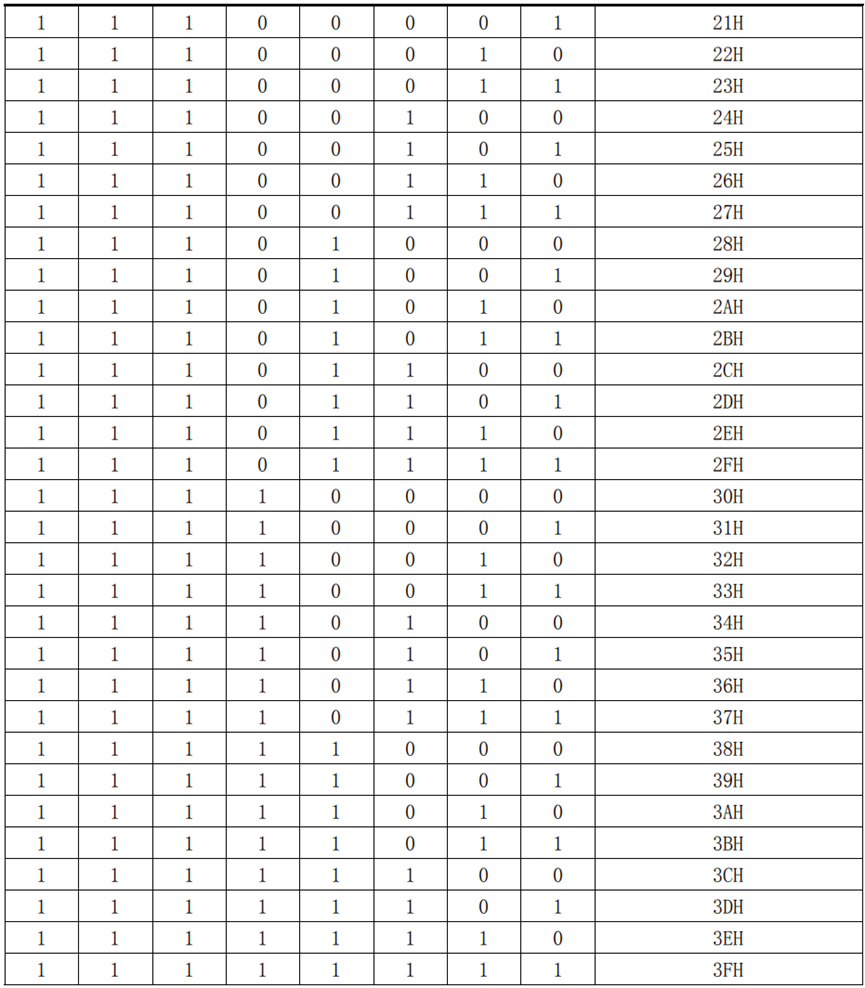

該指令用來設置顯示寄存器的地址。

如果地址設為無效地址時，數據被忽略，直到有效地址被設定。上電時，地址設為 00H。

注意：在自動地址增加模式，地址按照 00H、01H、02H、03H、04H順序增加。

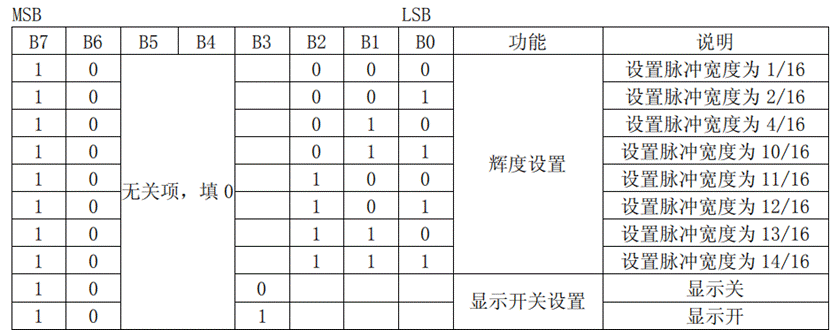

（4）顯示控制

上電后，輝度設置為脈沖寬度為 1/16，顯示關。

5.5、串行數據傳輸格式

讀取和接收 1個 bit都在時鐘的上升沿操作。

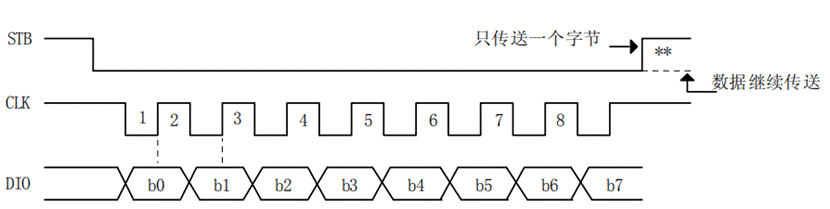

5.5.1、數據接收（寫數據）

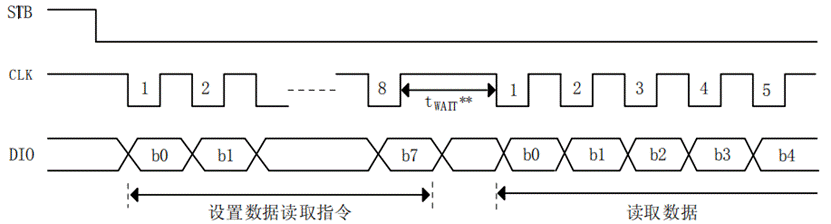

5.5.2、數據讀取

讀取數據時，從串行時鐘 CLK的第 8個上升沿開始設置指令到 CLK下降沿讀數據之間需要

一個等待時間 tWAIT（最小 1us）。

5.6、顯示和按鍵

5.6.1、顯示：

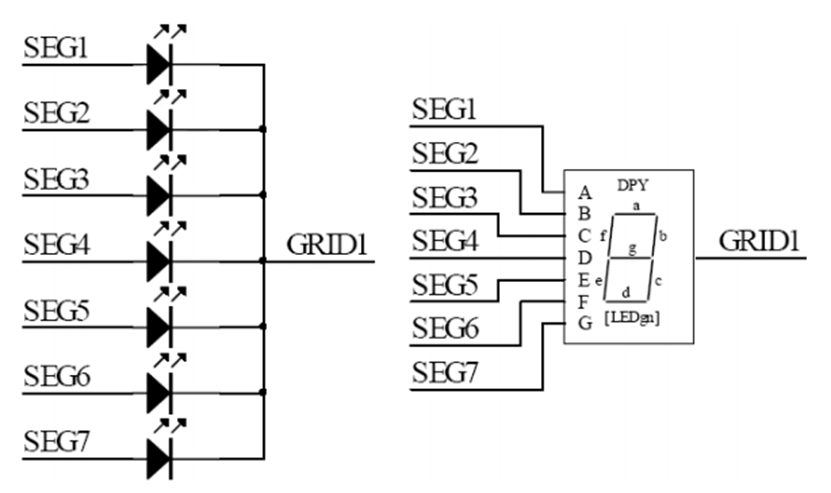

1）、驅動共陰數碼管：

上圖給出共陰數碼管的連接示意圖，如果讓該數碼管顯示“0”，那么在GRID1為低電平時SEG1,SEG2， SEG3,SEG4,SEG5,SEG6為高電平，SEG7為低電平，查看圖（顯示地址表格），只需在 00H地址單元里面寫數據 3FH就可以讓數碼管顯示“0”。

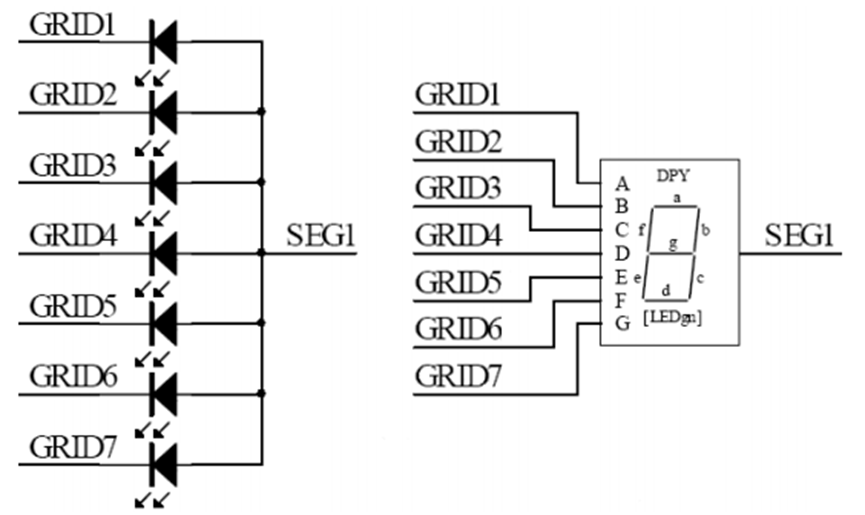

2）、驅動共陽數碼管：

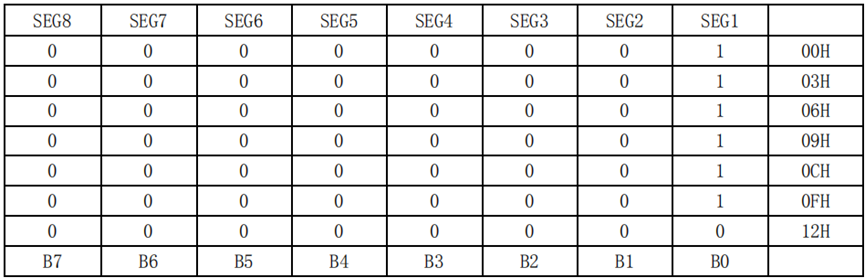

上圖給出共陽數碼管的連接示意圖，如果讓該數碼管顯示 “0”，那么在GRID1,GRID2,GRID3,GRID4,GRID5,GRID6為低電平時 SEG1為高電平，在GRID7為低電平時 SEG1為低電平。要讓地址單元00H,03H,06H,09H,0CH,0FH里面分別寫數據 01H，其余的地址單元全部寫數據00H。

注：SEGn為 P管開漏輸出，GRIDn為 N管開漏輸出，在使用時候，SEGn只能接 LED的陽極，GRIDn只能接 LED的陰極，不可反接。

5.6.2、按鍵：

鍵掃描由 FZH217自動完成，不受用戶控制，用戶只需要按照時序讀鍵值。完成一次鍵掃需要 2個顯示周期，一個顯示周期大概需要 7.5ms，在 7.5MS先后按下了 2個不同的按鍵，2次讀到的鍵值都是先按下的那個按鍵的鍵值。

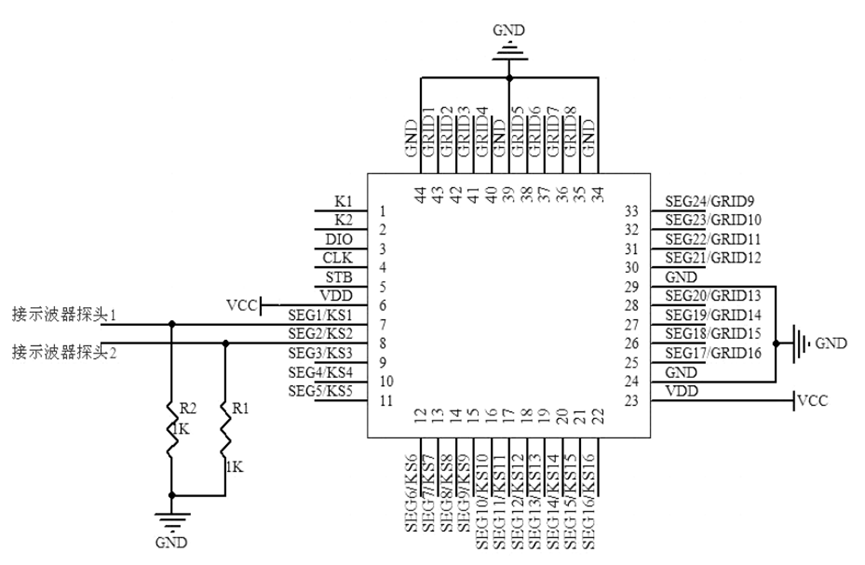

按照下圖用示波器觀察 SEG1/KS1/和 SEG2/KS2的輸出鍵掃波形。

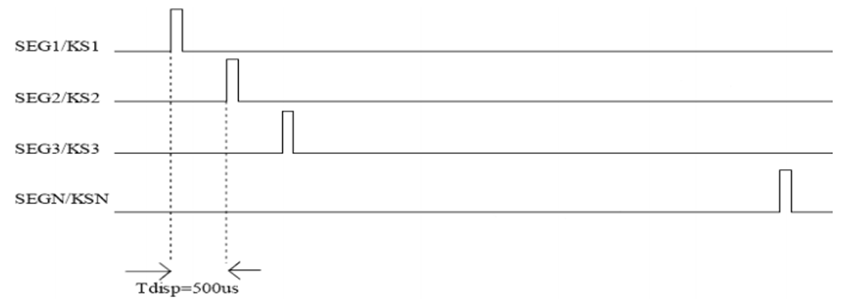

IC在鍵盤掃描時候 SEGN/KSN的波形：

Tdisp 和 IC工作的振蕩頻率有關。500us僅僅提供參考，以實際測量為準。一般情況下使用下圖，可以滿足按鍵設計的要求：

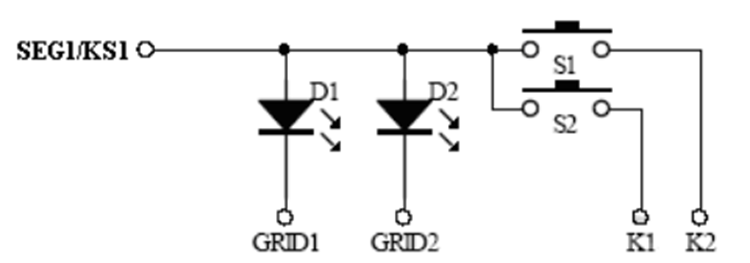

注：復合鍵使用注意事項： SEG1/KS1-SEG16/KS16是顯示和按鍵掃描復用的。以下圖為例子，顯示需要 D1亮，D2滅，需要讓 SEG1為“1”，SEG2為“0”狀態，如果 S1,S2同時被按下，相當于 SEG1,SEG2被短路，這時的 D1,D2都被點亮。

解決方案：

1、在硬件上，可以將需要同時按下的鍵設置在不同的 K線上面如下圖所示，

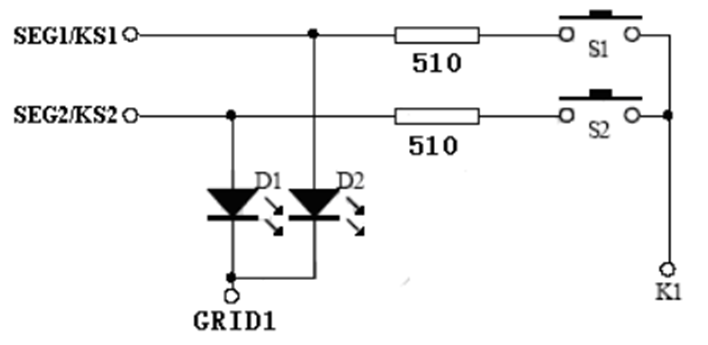

2、在 SEG1-SEG N上面串聯電阻如下圖所示，電阻的阻值應選在 510歐姆，太大會造成按

鍵的失效，太小可能不能解決顯示干擾的問題。

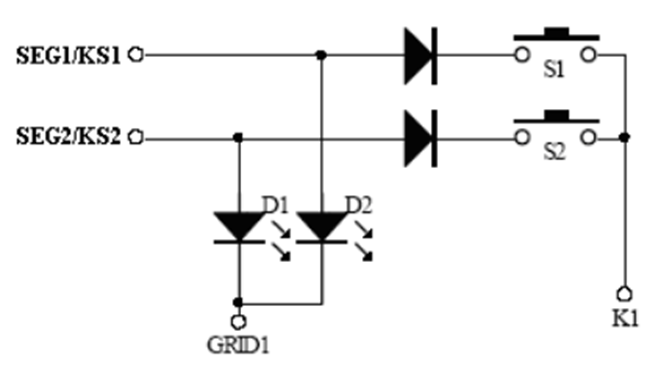

3、或者串聯二極管如下圖所示。

5.7、應用時串行數據的傳輸

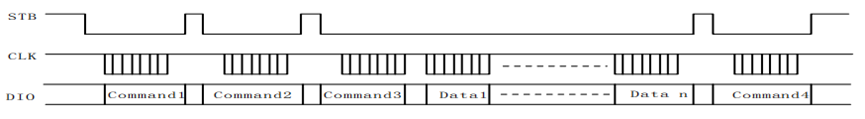

5.7.1、地址增加模式

使用地址自動增加模式，設置地址實際上是設置傳送的數據流存放的起始地址。起始地址命令字節發送完畢，“STB”不需要置高，緊跟著傳數據，數據傳送完畢才將“STB”置高。

Command1：設置顯示模式。

Command2：設置數據命令

Command3：設置顯示地址

Data1～Data n：傳輸顯示數據至 Command3地址和后面的地址內

Command4：顯示控制命令

5.7.2、固定地址

使用固定地址模式，設置地址其實際上是設置需要傳送的 1BYTE數據存放的地址。地址發送完畢，“STB”不需要置高，緊跟著傳 1BYTE數據，數據傳送完畢才將“STB”置高。需要重新設置第 2個數據需要存放的地址，數據傳送完畢，“STB”置高。

Command1：設置顯示模式

Command2：設置數據命令

Command3：設置顯示地址 1

Data1：傳輸顯示數據 1至 Command3地址內

Command4：設置顯示地址 2

Data2：傳輸顯示數據 2至 Command4地址內

Command5：顯示控制命令

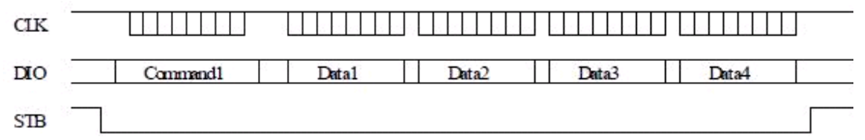

5.7.3、

Command1:設置顯示模式

Data1～4：讀取按鍵數據

5.8、程序設計流程圖

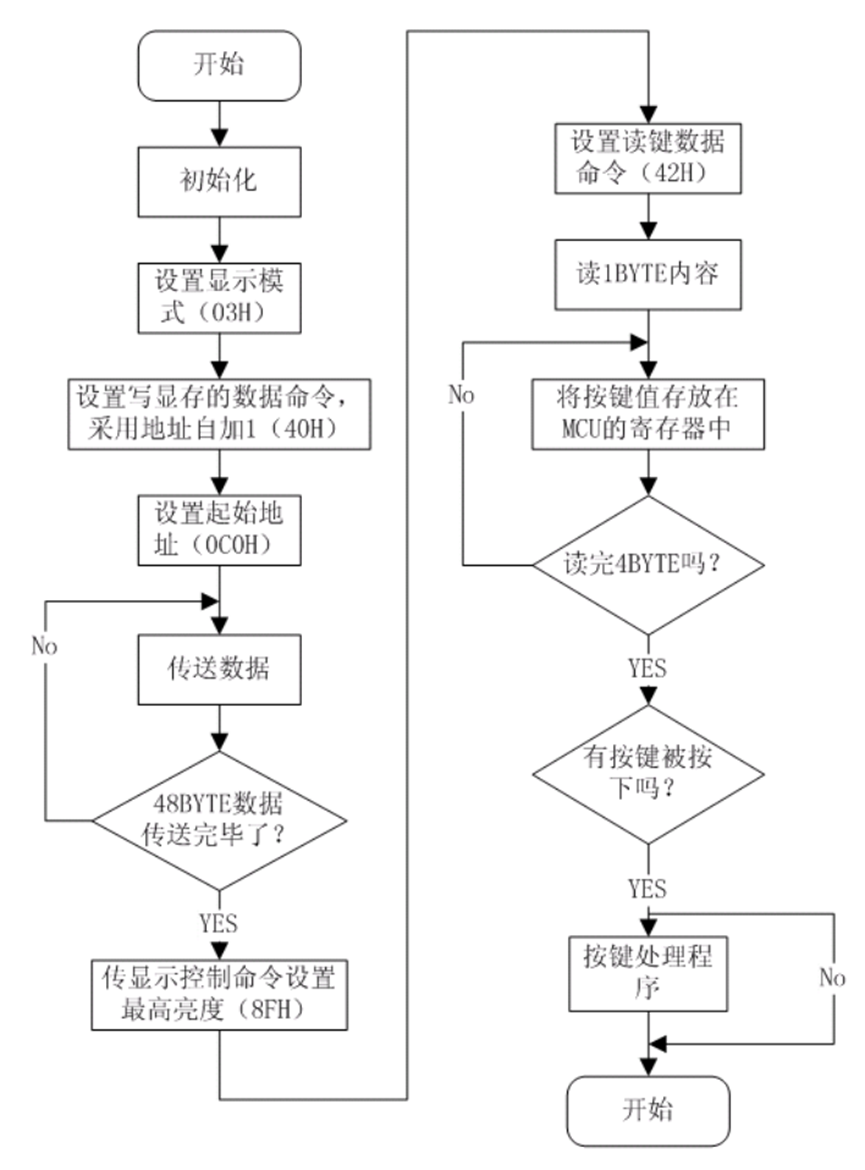

5.8.1、采用地址自動加一的程序設計流程圖

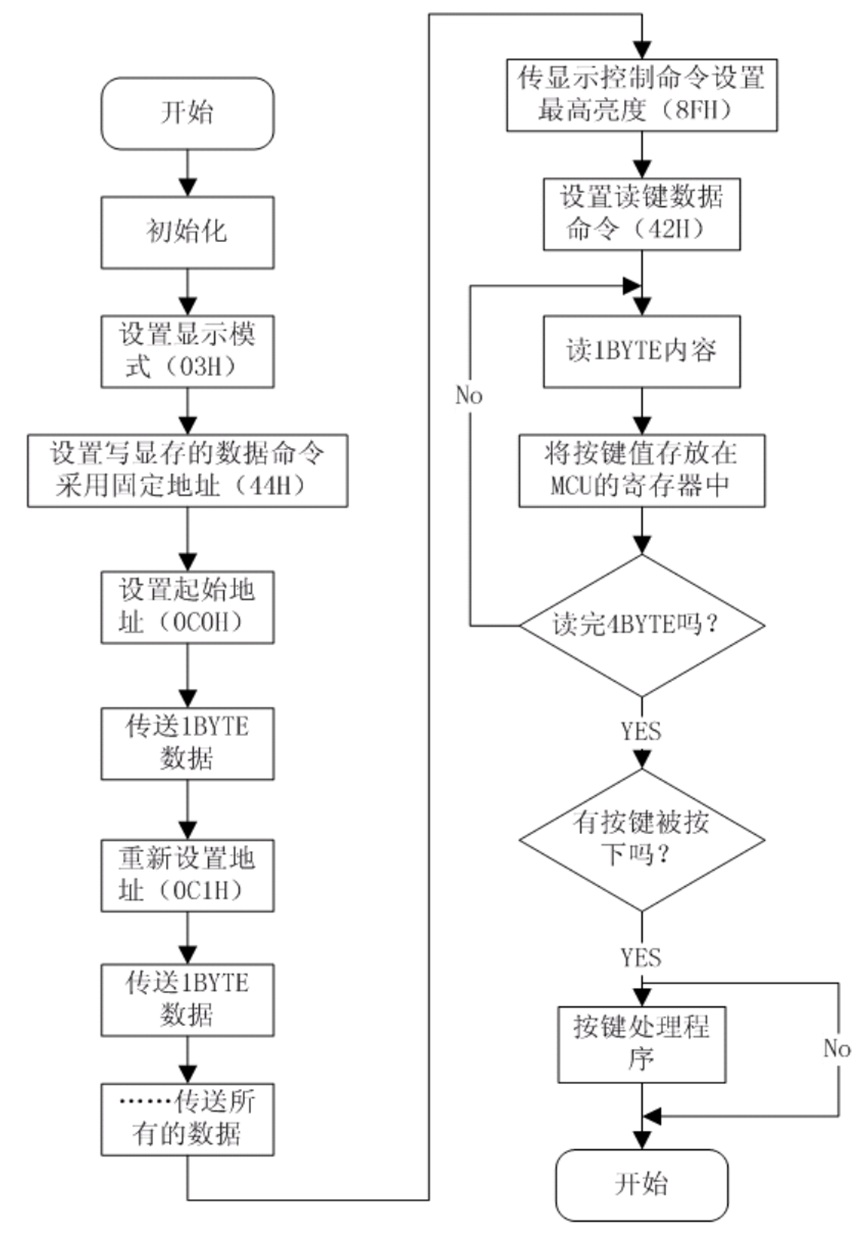

5.8.2、采用固定地址的程序設計流程圖

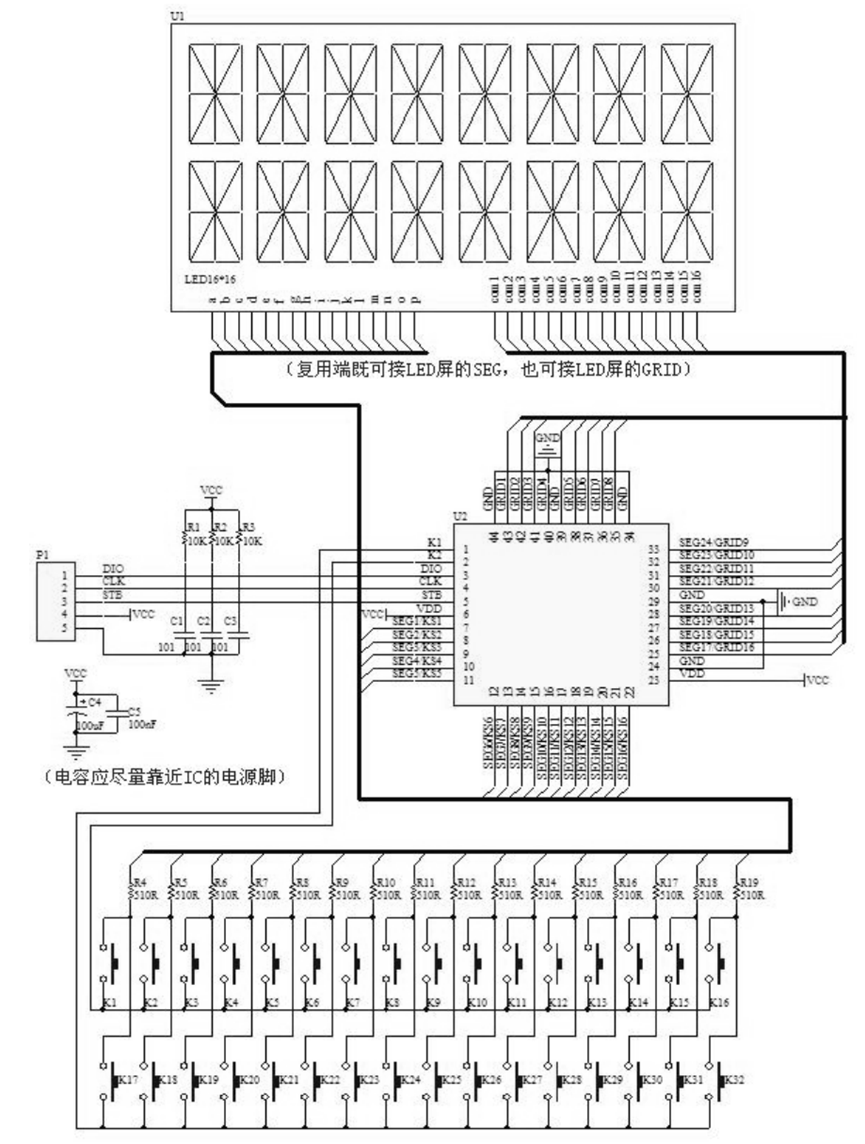

6、典型應用線路圖

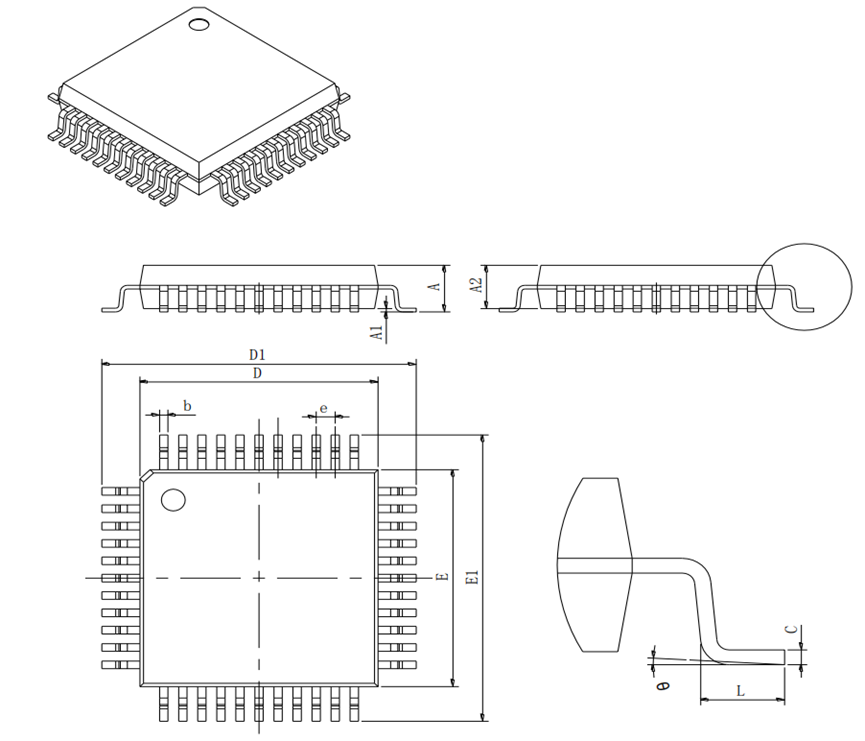

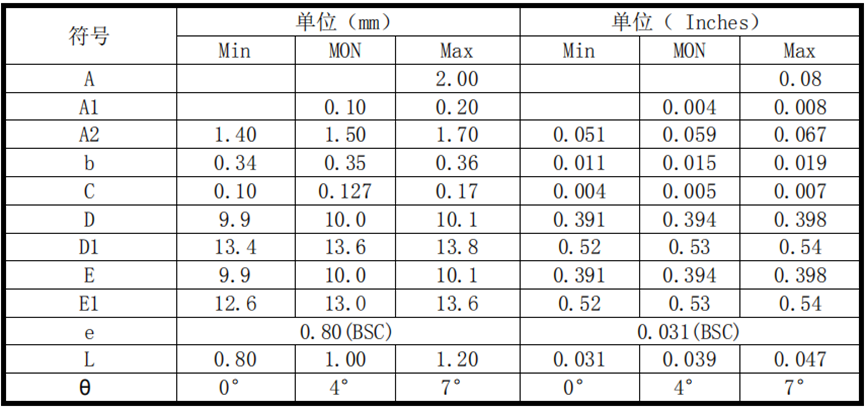

LQFP44封裝尺寸
