工采網代理的CT8224C是一款電容感應式觸摸檢測芯片；提供4個觸摸輸入端口及4個直接輸出端口；并支持多點同時觸摸同時輸出；此款I(lǐng)C內建穩壓電路，穩定的感應方式可以應用到各種不同電子類產品。面板介質可以是完全絕源的材料，取代傳統的機械開關和普通按鍵，廣泛應用在消費電子產品中。

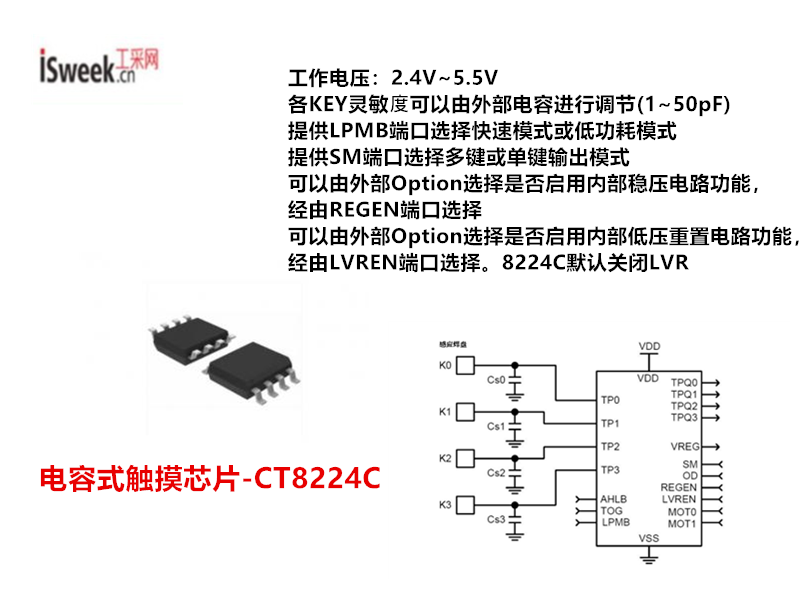

電容式感應原理觸摸IC-CT8224C

CT8224C提供快速和低功耗兩種模式可選擇（由LPMB引腳選擇）內部有穩壓電路和低壓重置電路；內建穩壓電路給觸摸感測器使用，穩定的感應方式可以應用到各種不同電子類產品，面板介質可以是完全絕源的材料。

如果因其它非正常因素造成有物體觸摸到鍵并且電容量改變足夠以被承認為有效觸摸，會使其一直動作，為了防止此類現象的發生，所以8224C設計了有效鍵較長輸出時間設定電路，可設置鍵的較長輸出時間，當物體觸摸時間超過所設定時間時，系統將會返回到上電初始化狀態并停止輸出直到下一次被觸摸時。

CT8224C有提供快速和低功耗兩種模式可選擇，由LPMB引腳進行選擇，當LPMB引腳連接到VDD時CT8224C工作在快速模式下，當LPMB引腳懸空或接VSS時，CT8224C工作在低功耗模式。

在快速模式下，其響應速度較快，但是耗電流會稍大.在低功耗模式下，功耗會較小，但是首次觸摸時其響應速度會慢些，此后其響應速度將和快速模式一樣，因此時系統已經自動轉換到快速模式下進行工作。當所有鍵釋放超過8Sec后，系統又將恢復到低功耗工作模式。

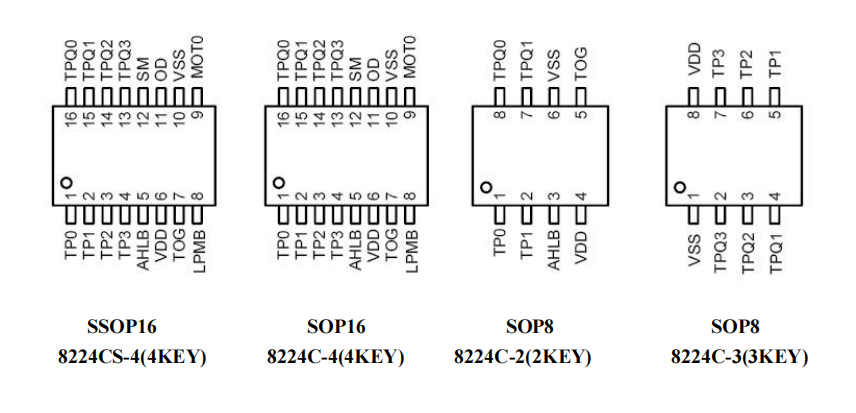

封裝及引腳描述：

封裝及引腳描述

電容式觸摸芯片 -CT8224C的特性：

工作電壓：2.4V~5.5V

可以由外部Option選擇是否啟用內部穩壓電路功能，經由REGEN端口選擇

可以由外部Option選擇是否啟用內部低壓重置電路功能，經由LVREN端口選擇。8224C默認關閉LVR

工作電流

-@VDD=3V無負載時：低功耗模式下典型值4.5uA快速模式下典型值22uA

-@VDD=3V工作電壓：在快速模式下KEY較快響應時間為60ms，低功耗模式下為160ms

各KEY靈敏度可以由外部電容進行調節(1~50pF)

提供LPMB端口選擇快速模式或低功耗模式

提供直接輸出模式，觸發模式，開漏輸出，CMOS高電平有效或低電平有效輸出，經TOG/OD/AHLB 端口選擇

提供SM端口選擇多鍵或單鍵輸出模式

提供MOT1，MOT0端口選擇有效鍵較長輸出時間：120秒/64秒/16秒/無窮大

上電后約有0.5秒的系統穩定時間，在此期間內不要觸摸Touch PAD，且觸摸功能無效

有自動校準功能，上電後8秒內系統重新校準周期約為1秒.若8秒內有按鍵被觸摸或超過8秒無按鍵被觸摸，系統重新校準周期由1秒切換為4秒

有效鍵輸出選擇 (由SM引腳選擇)：

多鍵模式：TP0-TP3可同時輸出被觸摸到的二個或二個以上的鍵

單鍵模式：TP0-TP3只能有一個鍵輸出，當某一個鍵被檢測到并輸出時，另外3個鍵觸摸將無效

觸摸芯片 -CT8224C的應用：

消費類電子產品

薄膜或按鈕及普通開關的取代

智能家居
