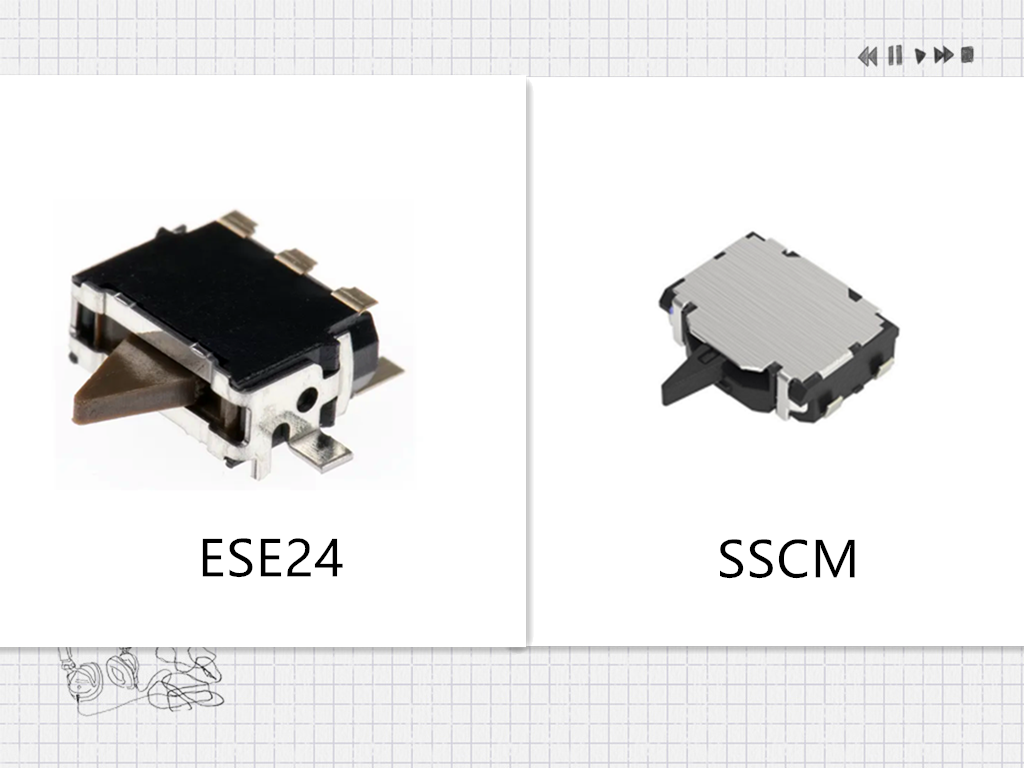

在便攜式電子設備與消費類電子產品中，檢測開關作為機械位置感知與操作輸入的元器件，其結構設計、電氣性能與環境適應性直接影響整機的可靠性。本文基于深圳代理商捷比信提供的松下ESE24系列與ALPS SSCM系列兩款檢測開關的公開規格書，從電氣參數、機械特性、封裝形式及應用場景等方面進行技術層面的客觀梳理。

一、電氣性能對比

ESE24系列額定值為50μA 3V DC至10mA 5V DC（電阻負載），初始接觸電阻要求在500mΩ以下。SSCM系列的最大額定為1mA 5V DC，最小額定為50μA 3V DC，初始接觸電阻為2Ω max。從接觸電阻指標看，ESE24的500mΩ上限低于SSCM的2Ω，在低電壓小電流信號檢測中可能具有更低的信號衰減。

絕緣電阻方面，ESE24明確標注為100MΩ（100V DC測試），SSCM規格書中未提供絕緣電阻參數。耐電壓測試方面，ESE24可承受100V AC 1分鐘，SSCM未列出該項指標。

二、機械特性與操作壽命

ESE24為雙向動作中心自動復位型，采用滑動接觸機構，全行程（壓入量）依安裝規格不同在1.4mm至6.1mm之間，操縱力矩350mN以下。其使用壽命標注為50000次以上，未區分無負載與負載條件。

SSCM系列同樣支持雙向檢測，本體高度1.5mm，動作力為0.35N max，全行程1.57mm。壽命測試分為無負載50000次與負載壽命50000次（最大額定負載下），接觸電阻壽命后要求為5Ω max。SSCM提供了更詳細的壽命測試條件，便于評估實際工況下的可靠性。

三、安裝方式與封裝

ESE24系列提供多種安裝規格，包括立式/臥式用于浸焊（SV/SH）與立式/臥式用于回流焊（MV/MH），安裝高度從MH型的3.0mm到SV型的5.6mm不等。包裝形式有散裝塑料袋與模壓帶包裝，最小包裝數量依型號不同為200至1000個。

SSCM系列針對回流焊工藝設計，外形尺寸4.0mm×5.0mm×1.5mm，提供有無定位銷兩種型號（圖號1與圖號2）。包裝規格為載帶包裝，每卷3000個，出口包裝箱容量6000或12000個。SSCM在薄型化與表面貼裝適配性方面更為突出，適合空間受限的高密度貼裝設計。

四、環境適應性

ESE24明確列出了使用溫度范圍-10℃至+70℃，并提供了耐熱性（+80℃ 96小時）、耐寒性（-25℃ 96小時）及耐濕性（+40℃ 90%-95%RH 96小時）的測試條件。這些數據有助于評估產品在溫濕度變化環境下的可靠性。

SSCM規格書中未提供詳細的工作溫度范圍與環境測試數據，僅在主要用途中列舉了消費電子、游戲設備、健康器具等應用方向。對于需明確環境適應性的工業或戶外應用場景，這一信息缺失可能需通過進一步咨詢確認。

五、應用場景分析

ESE24適用于便攜式電子設備的機械檢測（如光盤驅動器、數碼相機等）以及作為操作開關使用。其超長行程特性（直通操作）使其在需要較大操作位移的檢測應用中具有一定優勢。

SSCM憑借1.5mm的薄型設計，更適用于智能手機、平板電腦、可穿戴設備等對厚度敏感的產品。其雙向檢測功能與小型化尺寸，適合在有限空間內實現左右雙向位置感知。

總結

從規格書參數來看，松下ESE24與ALPS SSCM均為適用于電子設備檢測的雙向動作開關，但在設計側重上存在差異。ESE24在接觸電阻、絕緣耐壓、環境測試數據方面提供了更完整的參數，適合對電氣穩定性與環境適應性有明確要求的應用。SSCM則以薄型化、回流焊適配、詳細的負載壽命測試為特點，更貼近當前消費電子產品對小型化與表面貼裝的需求。工程師在選型時可結合具體安裝空間、操作行程、電氣負載條件及環境要求進行綜合評估。

說明 ：本文內容完全基于深圳代理商捷比信所提供規格書中的參數與描述，不涉及任何未公開測試數據或商業導向。實際應用請以廠商最新版技術資料為準。

部分型號參考：

ESE24MH1T ESE24MV1 ESE24CMV6 ESE24SH1 ESE24SV3 ESE24MH6T
