六軸驅動，如何一步到位？TMCM-6214 的多軸控制！
多軸運動控制，聽起來就讓人頭大：布線像蜘蛛網、編程像天書、控制柜擠得像沙丁魚罐頭。每增加一個軸，線纜多一堆，代碼量蹭蹭漲，空間還得精打細算。
一個模塊搞定六個軸
有沒有一個模塊能把六個軸的活兒全包了？ADI Trinamic TMCM-6214 給出了答案。這是一款高度集成的六軸兩相雙極步進電機控制器/驅動器，單個模塊就能獨立驅動六個電機。支持9–30V DC 單電源供電，每軸最大電流1.9A RMS（2.7A 峰值），足以覆蓋大部分中小型步進電機應用。電流可通過軟件精細調節，共 32 級 scaling 步進，適配不同負載需求。

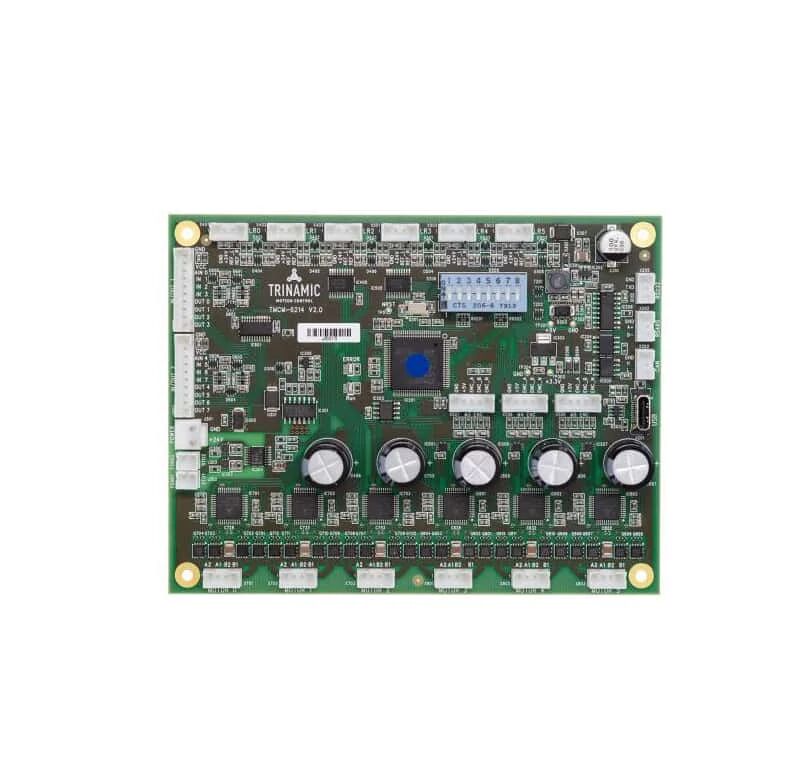

想象一下：一個巴掌大的板子，管理著六個軸的加減速、位置、限位，甚至還能讀編碼器。從此不再需要六個獨立的驅動器，布線減少 80%，控制柜空間大幅釋放，設計更緊湊。
產品參數
| 參數類別 | 詳細規格 |
| 控制軸數 | 6 軸（適配兩相雙極步進電機） |
| 供電電壓 | DC 9V~30V（標稱 24V） |
| 電機驅動電流 | 最高 1.9A RMS / 2.7A 峰值（軟件 32 級可編程調節） |
| 微步分辨率 | 最高 256 微步 / 全步 |
| 運動控制曲線 | 硬件級支持 Linear 線性斜坡 + SixPoint斜坡 |
| 核心驅動技術 | SpreadCycle高動態電流斬波控制、StealthChop靜音運動模式 |
| 編碼器接口 | 3 路 A/B/N 增量式編碼器輸入（軸 3~5，支持 TTL+5V / 開漏輸出） |
| 通信接口 | RS485、CAN、RS232、USB 2.0 full speed（Type-C 接口） |
| 通用 IO 資源 | 6 路 24V 兼容數字輸入、2 路模擬輸入（0~10V 可選量程）、8 路帶保護開漏輸出 |
| 安全功能 | 2 路隔離式 STO 安全扭矩關閉輸入，板載驅動電源智能高側開關 |
| 限位接口 | 每軸標配獨立左右限位 / 參考開關接口 |
| 機械尺寸 | 130mm × 100mm × 20mm（不含接插件） |
| 固件選項 | 預編程 TMCL固件 / CANopen 固件 |
核心功能亮點
1.硬件級運動控制：硬件實現Linear 線性斜坡 + SixPoint斜坡，支持 SpreadCycle高動態控制、StealthChop靜音模式，可實時修改位置 / 速度 / 加速度，兼顧高速動態與低噪平穩需求。

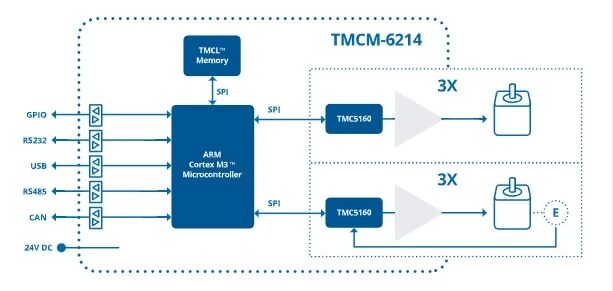

2.高集成6 軸設計：單板集成6 軸控制 + 驅動，每軸獨立限位接口，3 路 A/B/N 編碼器閉環，無需額外擴展，大幅精簡設備布線與空間。
3.全接口靈活兼容：RS485/CAN/RS232/USB 四總線覆蓋，6 路數字輸入 + 2 路模擬輸入 + 8 路保護型輸出，可直接對接傳感器 / 執行器，適配不同工控系統架構。
4.硬件級安全防護：2 路隔離式 STO 安全扭矩關閉，板載驅動電源智能開關，寬壓 9~30V 供電，滿足工業現場電氣環境與安全規范。
5.低門檻快速開發：配套免費TMCL-IDE 圖形化工具，支持實時監控 / 數據記錄，預編程 TMCL/CANopen 固件，接上電源即可完成基礎調試。
-
