?1概述

FZH31 （深圳市方中禾科技）是單鍵電容式觸摸按鍵專用檢測傳感器 IC。采用最新一代電荷檢測技術， 利用操作者的手指與觸摸按鍵焊盤之間產生電荷電平來確定手指接近或者觸摸到感應 表面。沒有任何機械部件，不會磨損，感測部分可以放置到任何絕緣層（通常為玻璃或 者塑料材料）的后面，很容易制成與周圍環境相密封的鍵盤。面板圖案隨意設計，按鍵 大小、形狀自由選擇，字符、商標、透視窗等可任意搭配，外形美觀、時尚，而且不褪 色、不變形、經久耐用。從根本上改變了各種金屬面板以及機械面板無法達到的效果。 其可靠性和美觀設計隨心所欲，可以直接取代現有普通面板（金屬鍵盤、薄膜鍵盤、導電膠鍵盤）。不需要對現有的程序做任何改動。具有外圍元件少、成本低、功耗少等優勢。

2特點

?輸入電壓范圍較寬：2.0V~5.5V；

?工作電流極低：3.5uA；

?靈敏度可通過外部電容值來調整；

?可實現 ON/OFF控制輸出及 LEVEL HOLD方式輸出；

?帶有自校準的獨立觸摸按鍵控制；

?內置穩壓電路 LDO，更穩定可靠；

? SOT23-6封裝

3應用場合

觸摸 DVD、觸摸遙控器、觸摸密碼鎖、觸摸電飯煲、觸摸微波爐、觸摸電熱水器、觸 摸電風扇、觸摸冰箱、觸摸吸塵器、觸摸空氣清新器、觸摸抽油煙機、觸摸音箱、觸摸調光 燈、觸摸電氣開關、觸摸打印機、觸摸傳真機、觸摸 LCD TV、觸摸 LCD Monitor、觸摸電話機等。

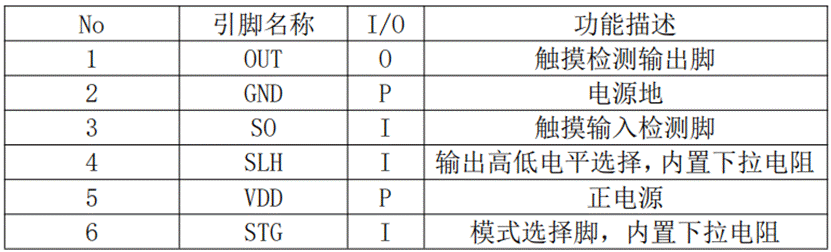

4封裝及引腳定義

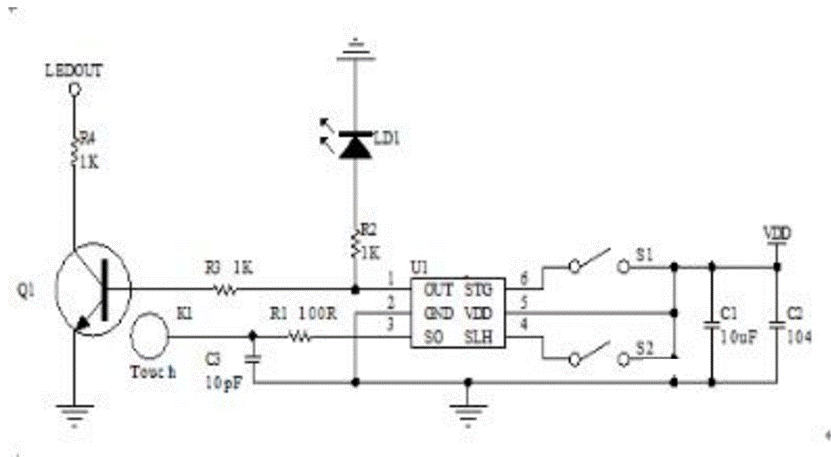

5應用電路

注 1：C3電容值越大，靈敏度越低，感應面板的厚度就越薄。反之電容值 越小，靈敏度就越高，感應面板厚度就越厚。

注 2：為提高產品的抗干擾性能，建議在觸摸感應 PAD與 FZH31芯片 So輸入腳之間串接一個 100-1000Ω電阻。

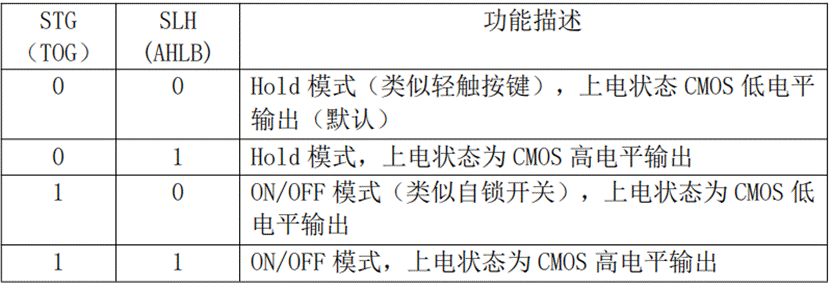

注 3：S1，S2選則模式開關

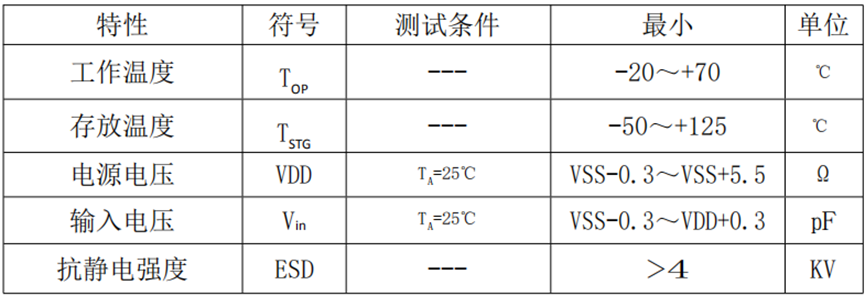

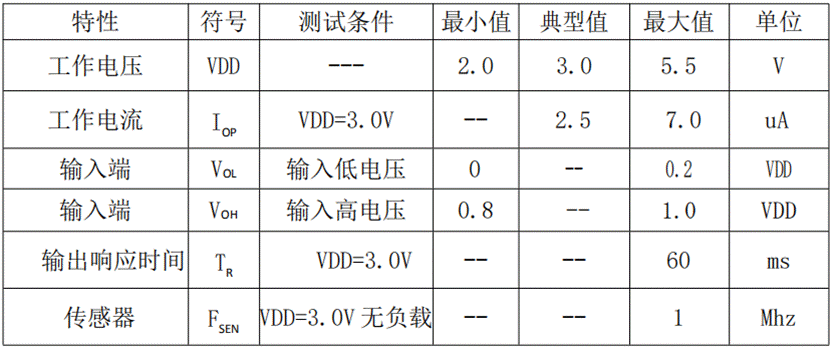

6電氣參數

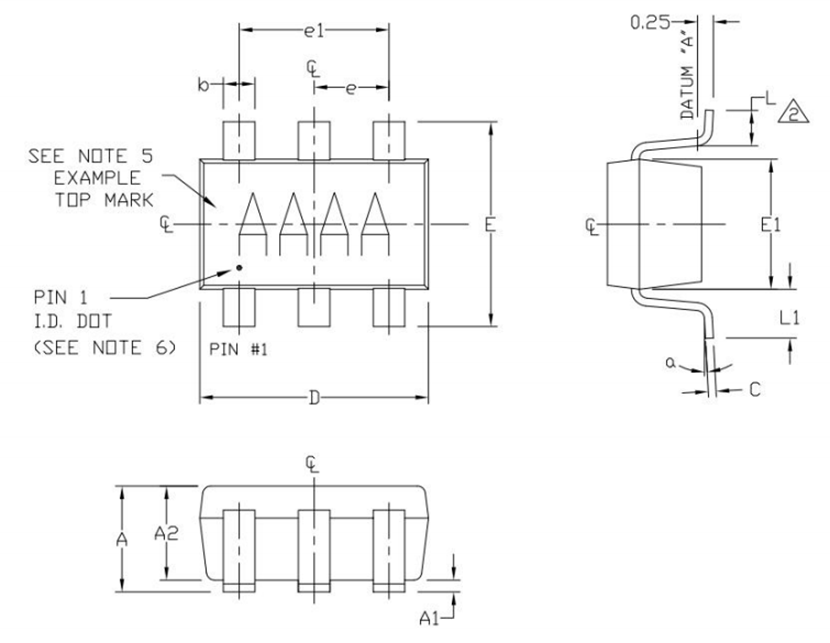

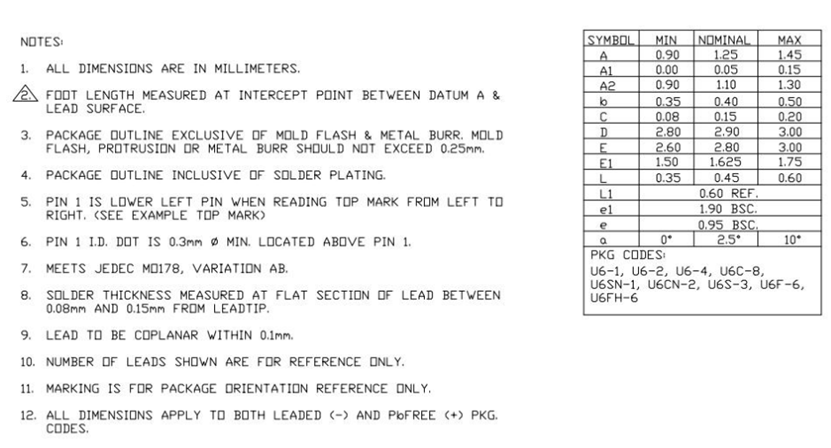

7封裝說明
