在“超越摩爾”(More than Moore)時代，先進封裝技術已成為驅動半導體性能持續攀升的核心引擎。隨著異質集成、2.5D/3D堆疊及混合鍵合(Hybrid Bonding)等前沿工藝的廣泛應用，封裝結構日趨復雜，互連間距正向微米甚至亞微米級跨越。然而，工藝復雜度的指數級提升也帶來了嚴峻的檢測挑戰：如何在不破壞結構的前提下，實現跨層級、高精度的內部缺陷捕捉，已成為關乎良率控制與成本優化的關鍵瓶頸。

一，先進封裝的檢測痛點

現代先進封裝集成了多芯片堆疊、硅通孔(TSV)、微凸點(Micro-bump)等極細微結構，其檢測難點主要體現在：

①缺陷隱匿化：空洞、分層、微裂紋等關鍵缺陷往往深埋于多層材料內部，令傳統光學手段難以觸達。

②材料穿透需求：需在不損傷敏感電路的前提下，實現對硅基底、陶瓷及聚合物等多種不透明材料的深度穿透成像。

③精度與產能的平衡：既需捕捉微米級細微缺陷，又需滿足量產環境下大面積、高通量的快速掃描需求。

④界面狀態可視化：銅-銅(Cu-Cu)鍵合界面的質量、介質層粘接的均勻性等，直接決定了器件的電性能與長期可靠性。

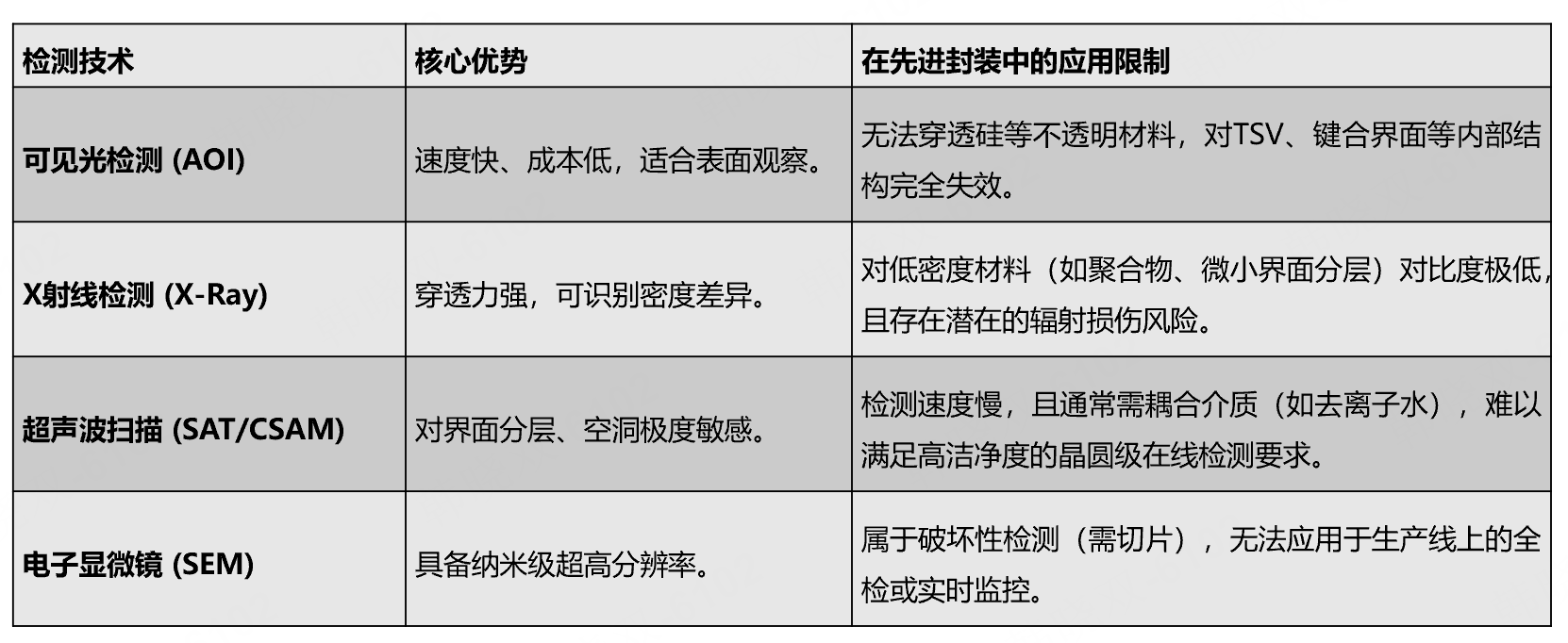

二，傳統檢測方法的局限性

目前主流檢測手段在應對3D集成等新興結構時，局限性日益凸顯：

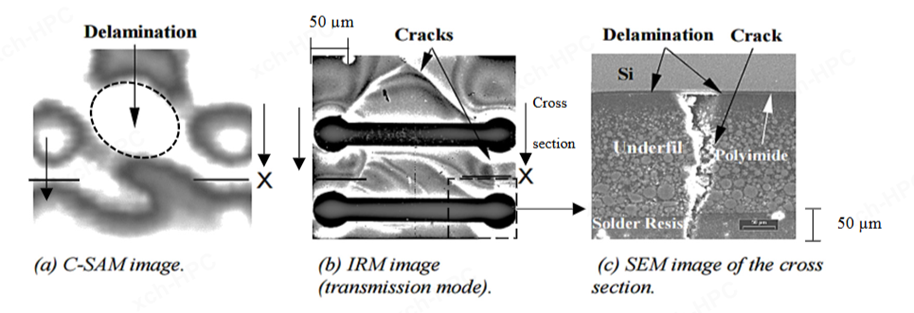

C-SAM、IR、SEM對比圖

三，SWIR成像技術：突破性的物理飛躍

短波紅外(SWIR)通常指波長在900 nm-1700 nm的電磁波，基于獨特的物理特性，SWIR正成為先進封裝檢測的變革性利器：

①卓越的硅穿透能力：硅材料在SWIR波段具有良好的透光性，允許光子穿透基板，實現對背面金屬層、TSV及鍵合界面的非破壞性視覺檢測。

②高對比度材料區分：銅、硅、氧化物及聚合物在SWIR波段的光學特征差異顯著，能夠清晰勾勒出微米級的內部缺陷輪廓。

③無損非接觸檢測：作為非電離輻射成像，SWIR對器件無物理或電學損傷，完美適配在線(In-line)及在片(On-wafer)檢測場景。

④高效全場掃描：配合高靈敏度銦鎵砷(InGaAs)相機，可實現高速、大畫幅成像，從而嚴絲合縫地嵌入量產節拍。

四，SWIR在先進封裝中的典型應用場景

①混合鍵合(Hybrid Bonding)質量評估：直接觀測銅凸點對齊度與介質層鍵合完整性，識別微空洞及污染，為工藝調優提供即時反饋。

②TSV與硅內互連可視化：穿透硅襯底監控TSV填充質量及內部裂紋，評估3D堆疊結構的機械穩定性。

③背面工藝(Backside Processing)監控：指在減薄、背面金屬化工藝后，對劃痕、殘余應力及層間套刻精度進行的非破壞性檢查。

④鍵合能量(Bonding Energy)定量分析：在W2W(晶圓對晶圓)場景下，利用SWIR測量裂紋長度(Crack Length)，結合Maszara模型精確計算鍵合能，量化評估鍵合強度。

⑤高精度紅外對準：在鍵合過程中，利用SWIR實現亞微米級的跨材料層對準，顯著提升封裝良率。

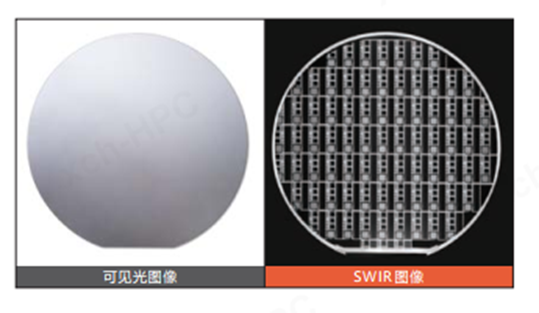

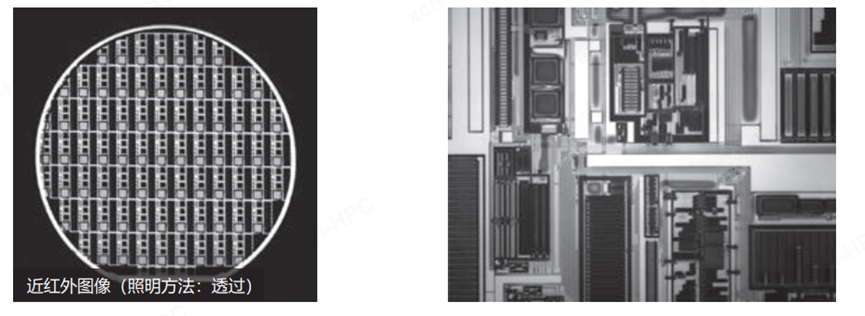

近紅外成像效果圖

空間光 vs SWIR成像效果

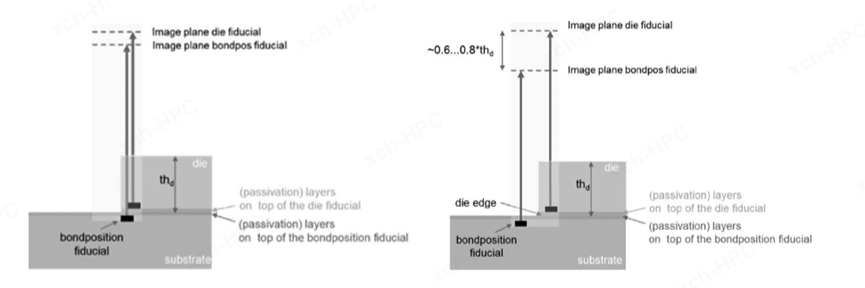

近紅外成像對準原理

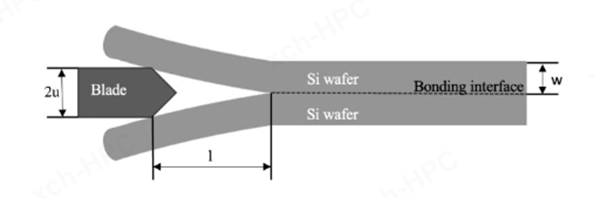

晶圓鍵合界面結合強度的測試方法示意圖(雙懸臂梁DCB實驗)

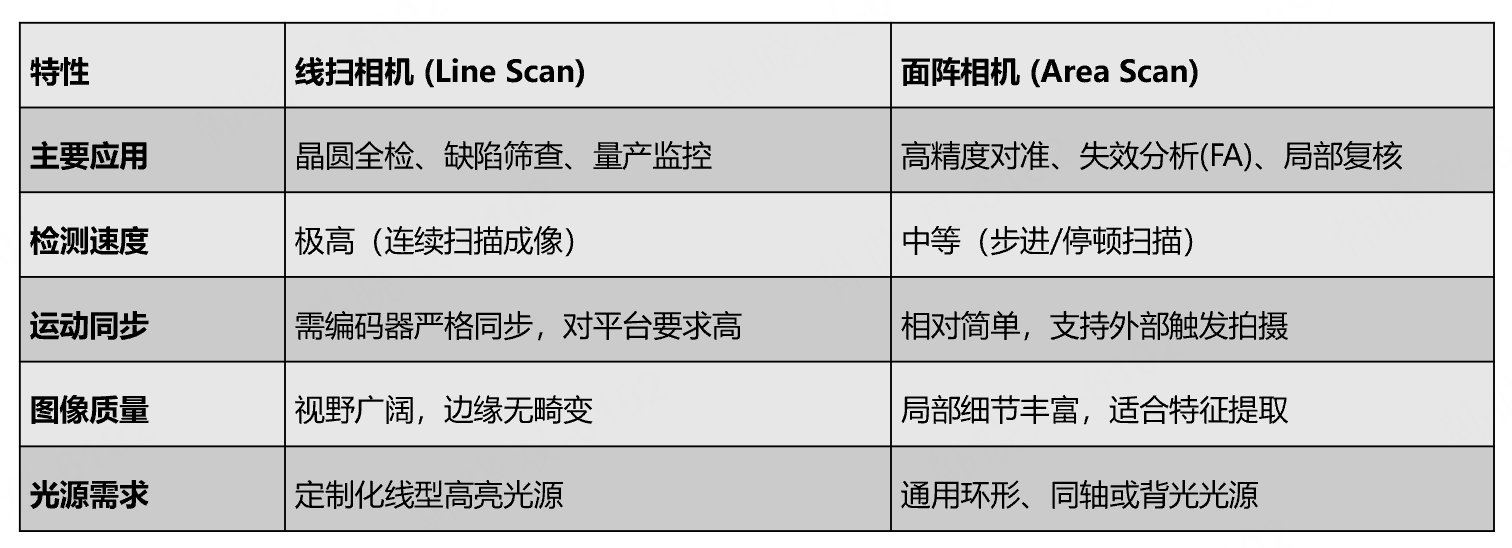

五，選型策略：線掃(Line Scan)與面陣(Area Scan)的博弈

在實際部署中，選擇何種成像模式往往取決于檢測環節在生產流片中的定位。

1，線掃相機：作為量產全檢的“競速者”，線掃相機通過與晶圓間的連續相對運動成像，專為追求極致效率的量產環境而生。

①工藝契合度：完美適配12寸晶圓的全表面缺陷篩查。在減薄、拋光后，能以極高通量捕捉深埋內部的微裂紋與異物。

②技術優勢：

吞吐量(Throughput)最大化：消除頻繁的“啟-?！钡却瑢崿F(xiàn)近乎實時的在線檢測。

圖像一致性：能有效規避大面積成像時的邊緣畸變，實現無縫的圖像拼接，從而利于算法進行全局比對。

③核心挑戰：對運動平臺的同步精度(Jitter)及線光源的均勻性有極嚴苛要求。

2，面陣相機：精微對準與復核的“定格者”，面陣相機通過瞬時曝光捕捉高分辨率局部特征，更傾向于靜態或準靜態下的精密分析。

①工藝契合度：專注于混合鍵合中的亞微米級紅外對準(Alignment)，以及對缺陷點的二次高倍率復檢。

②技術優勢：

靜態分辨率極限：配合高倍率顯微系統，能清晰呈現銅柱連接或TSV填充的細微細節。

系統集成簡易：光學調試與照明方案更具普適性，適合部署在空間受限或運動路徑復雜的設備內部。

③核心挑戰：大面積掃描時，頻繁的“步進-掃描”循環會顯著犧牲產能(UPH)。

若您的目標是“全量篩查、提升良率與UPH”，線掃系統是確保產線節奏不中斷的最優解;若您的目標是“極致對準、工藝調優”，則面陣系統在精度與穩定性方面更勝一籌。
