在數字化浪潮席卷全球的今天，從智能手機的高清音質到工業機器人的精準控制，背后都離不開一種關鍵器件——數模轉換器（Digital-to-Analog Converter, DAC），它是將數字信號轉換為模擬信號的核心器件，廣泛應用于生活中的方方面面。

本文將從技術原理、選型指南到實際應用，全面解析這一“隱形英雄”。

PART 01
什么是DAC芯片？

DAC芯片如同數字世界與模擬現實的“播音員”，它的核心使命是將數字信號（如0和1組成的二進制數據），轉換為模擬信號（如電壓、電流等連續物理量）。

想象一下：DAC就像音響的發聲單元，把電腦里冰冷的二進制代碼（比如'0101'）轉換為你能欣賞的音樂或人聲。

簡單總結一句話：DAC是數字系統接入模擬世界的橋梁。

PART 02

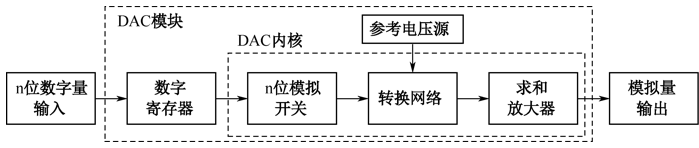

工作原理：“三步走”

DAC的工作流程可分為三個階段：
⑴ 數字輸入：接收二進制數據（如10110011）；
⑵ 權重映射：根據數字碼的每一位權重（如MSB最高、LSB最低），通過內部電路生成對應的電流或電壓；
⑶ 模擬輸出：經放大或濾波后輸出連續信號。

以經典的R-2R電阻網絡為例，其通過重復的R和2R電阻分段實現分壓，避免了加權電阻法中需大范圍電阻值的問題，成為性價比最高的架構之一。

PART 03
DAC常見架構、原理、特點與應用

目前主流DAC分四大類型，各有千秋：

電阻分壓型（R-2R）DAC

原理：通過R與2R電阻構成的梯形網絡，每位數字信號控制獨立電阻支路。

特點：結構簡單、成本低；但需高精度電阻（誤差隨分辨率升高顯著）。

應用：音頻設備、基礎控制電路。

電流舵型（Current Steering）DAC

原理：數字信號開關電流源（1導通/0關斷），導通電流疊加后經電阻轉電壓或直輸電流。

特點：高速、驅動能力強；需精密電流匹配（工藝難度高）。

應用：5G通信、光纖傳輸、視頻廣播設備。

電容陣列型（Capacitive）DAC

原理：預充電容通過數字信號切換開關，利用電荷再分配輸出目標電壓。

特點：高集成度、低功耗；電容匹配影響精度與線性度。

Σ-Δ DAC（Sigma-Delta）

原理：數字信號經插值升頻→Σ-Δ調制為1位高速流→1位DAC輸出后低通濾波降噪。

特點：超高精度與信噪比；存在延遲，需復雜數字處理。

應用：高保真音頻、工業精密控制。

PART 04
數字模擬轉換器（DAC）核心參數解析

分辨率（Resolution）

① 定義：以bit為單位，決定輸出精度。

② 作用：分辨率越高，輸出輸出電平級數越多，模擬信號還原越精細。

⑵ 采樣率（Update Rate）

① 定義：單位SPS（每秒采樣次數），影響動態響應速度。

② 應用差異：

● 音頻DAC需支持≥44.1kHz采樣率防失真

● 工業場景優先考慮低功耗與長期穩定性

● 視頻/雷達系統可達GHz級高速采樣

⑶ 線性度（INL/DNL）

① 定義：實際轉換曲線與理想直線的最大偏移量（LSB單位），包含：

● INL（積分非線性）：整體線性誤差

● DNL（微分非線性）：相鄰碼間偏差

② 關鍵要求：精密測量（如儀器儀表）通常要求INL<±1LSB以保證信號保真度。

⑷ 信噪比（SNR）

① 定義：有用信號功率與背景噪聲功率的比值，反映信號純凈度。

② 性能關聯：在合理范圍內，SNR越高信號質量越優。

⑸ 總諧波失真加噪聲（THD+N）

① 定義：輸出信號中諧波失真與噪聲的總功率與基波功率的比值。

② 性能關聯：一般THD+N越低，信號還原度越高。

⑹ 動態范圍（Dynamic Range）

① 定義：是可變化信號（例如聲音或光）最大值和最小值的比值。

② 性能關聯：動態范圍越大，DAC能處理的信號幅度范圍越廣。

⑺ 電源抑制比（PSRR）

① 定義：衡量DAC對電源電壓變化的敏感度。

② 性能關聯：PSRR越高，電源噪聲對輸出信號的影響越小。

PART 05
國產常見DAC選型

DAC選型需綜合權衡技術、成本及應用場景，直接影響產品性能與競爭力，需以需求為導向、指標為標尺，多維度評估匹配最適合的產品。

盡管國際廠商仍占據主導地位，但國產廠商也在默默耕耘，不斷發力，持續推出創新產品，以實現技術追趕與市場需求適配，以求在各項參數趕上了國際主流水準。

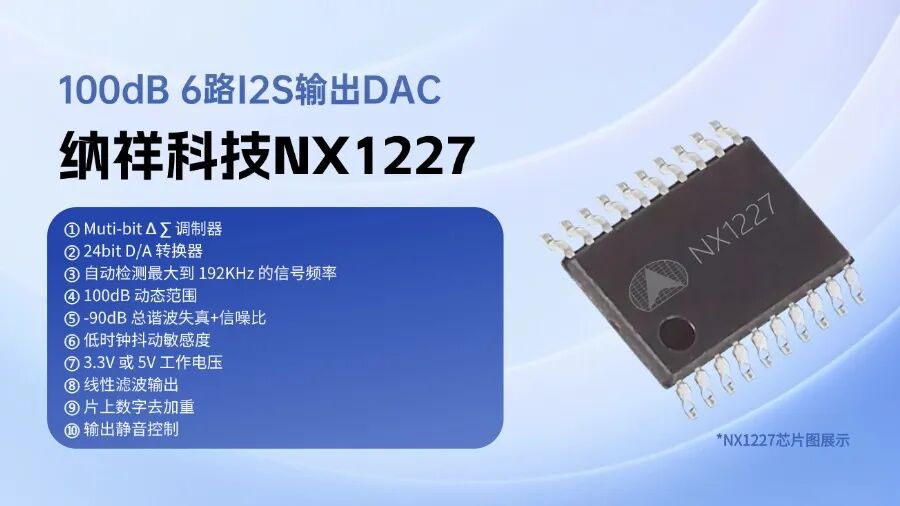

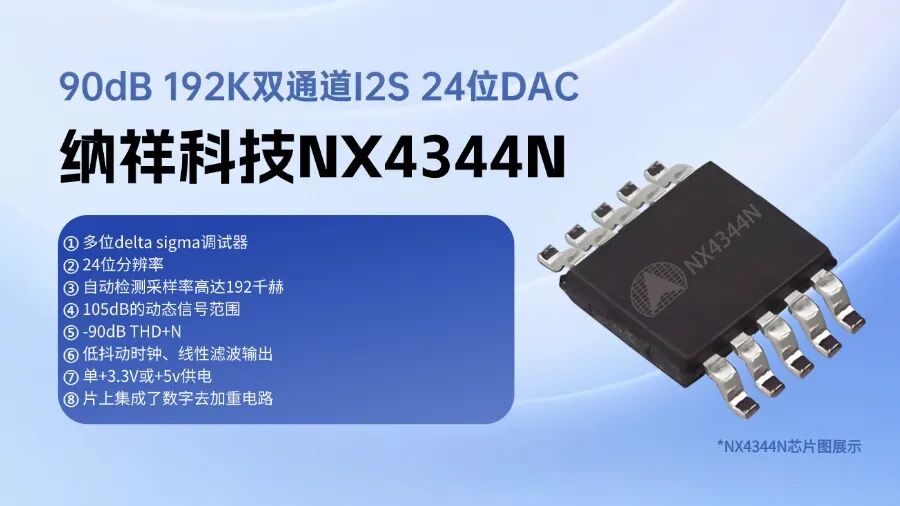

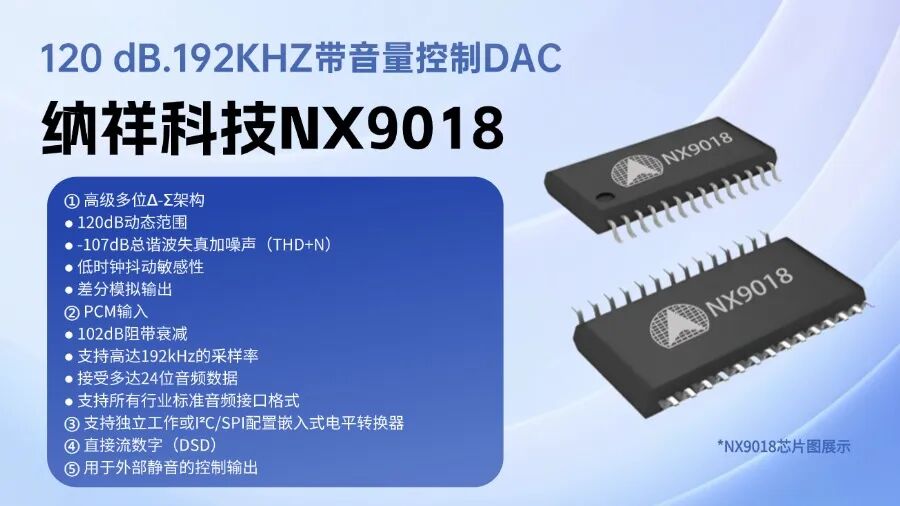

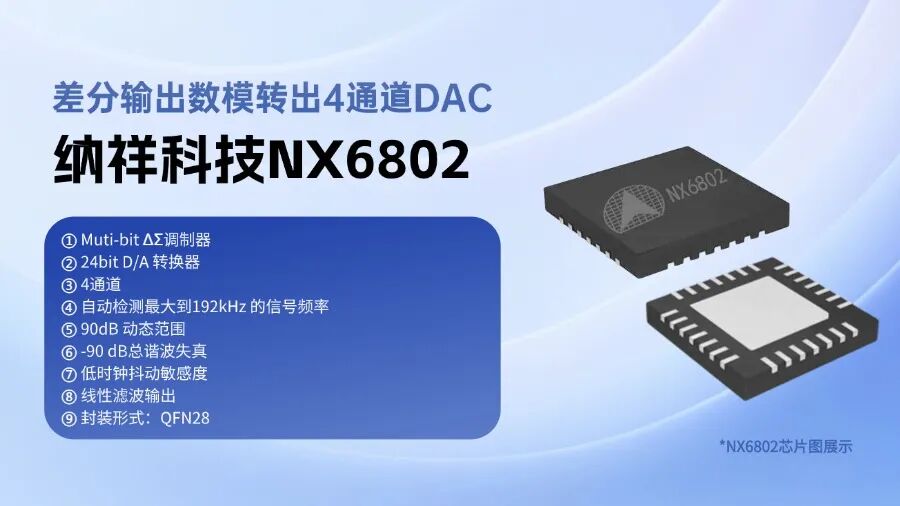

以國產半導體企業納祥科技為例，其主力DAC產品線（包括NX9018、NX4344N、NX6802、NX1227等型號）已實現從消費電子到工業控制的高性能、全場景覆蓋的產品矩陣。

（可點擊了解更多）

PART 06
DAC應用場景：無處不在

總的來說，DAC應用廣泛且市場潛力大，從消費電子到工業控制可謂無處不在，并憑借技術創新與成本控制，已在多個細分領域?qū)崿F(xiàn)突圍，值得重點關注。

其典型應用領域及用途包括但不限于：

① 音頻系統：解碼輸出、揚聲器/耳放驅動

② 汽車電子：電機/車燈控制、儀表盤

③ 儀器儀表：電源校準、傳感器驅動

④ 通信系統：射頻信號生成、IQ調制

⑤ 工業控制：電壓/電流模塊、伺服控制

⑥ 消費電子：顯示控制、電源調節、震動反饋
