結(jié)晶度是影響高分子材料機(jī)械性能、熱學(xué)性能及光學(xué)性能的關(guān)鍵參數(shù)。差示掃描量熱法（DSC）因其操作簡便、重復(fù)性好，成為測定聚合物結(jié)晶度的常用技術(shù)。本篇測試文章通過實(shí)驗(yàn)步驟及數(shù)據(jù)分析方法，并結(jié)合實(shí)際測試圖譜，展示了如何通過熔融焓計(jì)算材料的結(jié)晶度，為材料研發(fā)與質(zhì)量控制提供可靠依據(jù)。

一、實(shí)驗(yàn)的操作步驟

1、測量儀器：DZ-DSC300差示掃描量熱儀（南京大展儀器）

2、測量樣品：以常見的半結(jié)晶性聚合物：聚丙烯PP進(jìn)行測試。稱取5-10mg樣品，放入鋁坩堝中，壓制成型。同時(shí)準(zhǔn)備一個(gè)空鋁坩堝作為參比。

3、實(shí)驗(yàn)前的準(zhǔn)備：打開儀器，連接配套軟件。設(shè)置氮?dú)鈿夥眨魉贋?0mL/min，以保護(hù)傳感器并防止樣品氧化。

4、實(shí)驗(yàn)參數(shù)設(shè)置：快速升溫至200℃（高于熔點(diǎn)），恒溫3-5min以消除熱歷史。

以10℃/min的速率降溫至室溫，記錄結(jié)晶曲線。

再次以10℃/min的速率升溫至200℃，記錄樣品的熔融曲線用于結(jié)晶度分析。

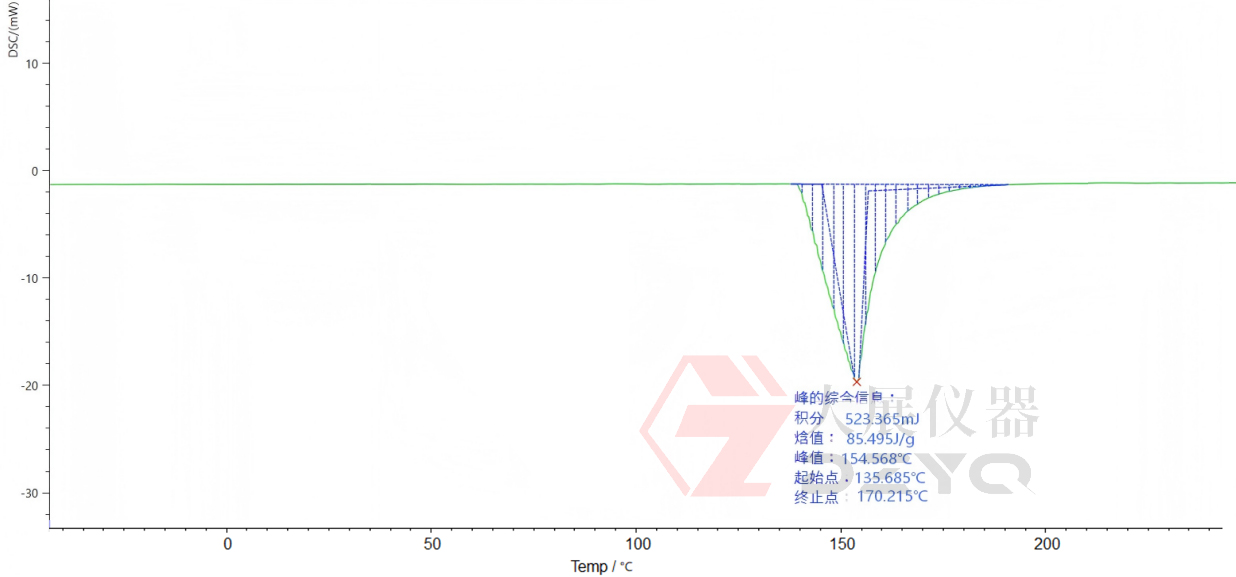

5、測量圖譜：

6、測量圖譜分析：

如圖1所示，橫坐標(biāo)為溫度（℃），縱坐標(biāo)為熱流率（mW，吸熱向上）。隨著溫度升高，樣品在154.5℃附近出現(xiàn)一個(gè)尖銳的吸熱峰，這對應(yīng)于聚合物結(jié)晶區(qū)域的熔融過程。通過南京大展DSC分析軟件對熔融峰進(jìn)行數(shù)據(jù)處理和計(jì)算，得出這個(gè)樣品的結(jié)晶度在40.9%。該數(shù)值表明材料內(nèi)部同時(shí)存在結(jié)晶區(qū)和無定形區(qū)。峰形尖銳說明結(jié)晶尺寸分布較為均勻，結(jié)晶結(jié)構(gòu)完善。若樣品結(jié)晶度發(fā)生變化，會直接反映在熔融峰的面積上。

二、實(shí)驗(yàn)結(jié)論

南京大展DZ-DSC300差示掃描量熱儀憑借其高精度的溫控系統(tǒng)和靈敏的熱流檢測能力，能夠準(zhǔn)確地測定聚合物熔融過程中的熱效應(yīng)。通過熔融峰面積的積分計(jì)算，可以快速、有效地量化材料的結(jié)晶度。該方法不僅適用于聚烯烴、聚酯等通用塑料，也可拓展至生物基材料、共混改性材料等的性能評估，為高分子材料的研發(fā)、工藝優(yōu)化及質(zhì)量控制提供了重要的數(shù)據(jù)支撐。
