一、項目概況

1.1 行業背景

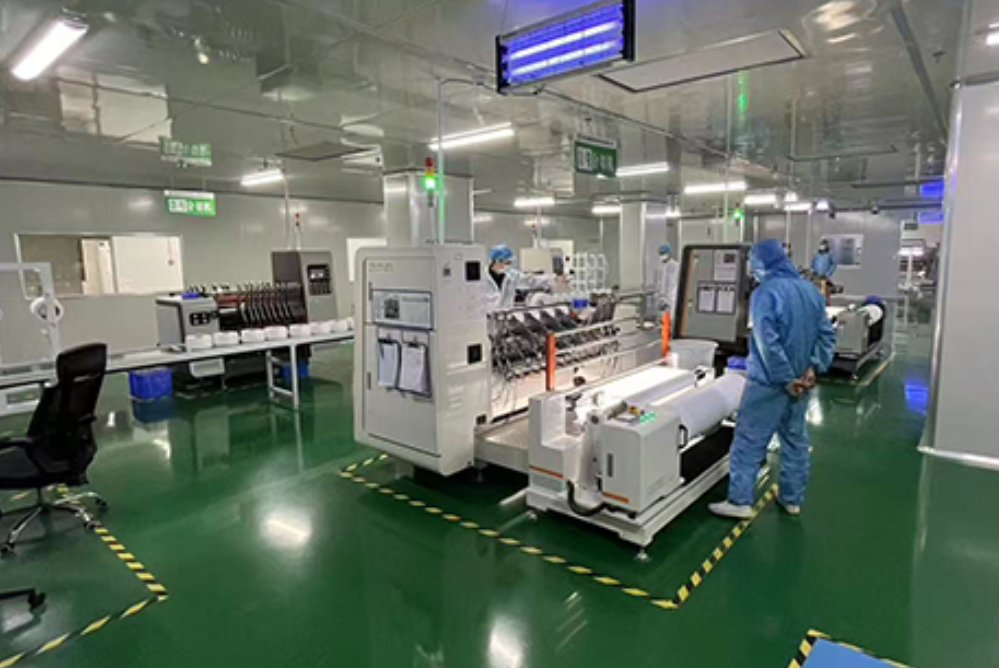

某新能源鋰電池隔膜生產企業在廣東惠州擁有3條進口涂布生產線，核心控制系統采用西門子S7-300 PLC（CPU315-2DP），通過MPI總線連接西門子TP177B觸摸屏進行本地操作。隨著企業數字化轉型推進，現需將產線數據接入中央監控系統（S7-1200 PLC+MES），實現工藝參數實時監控和質量追溯。

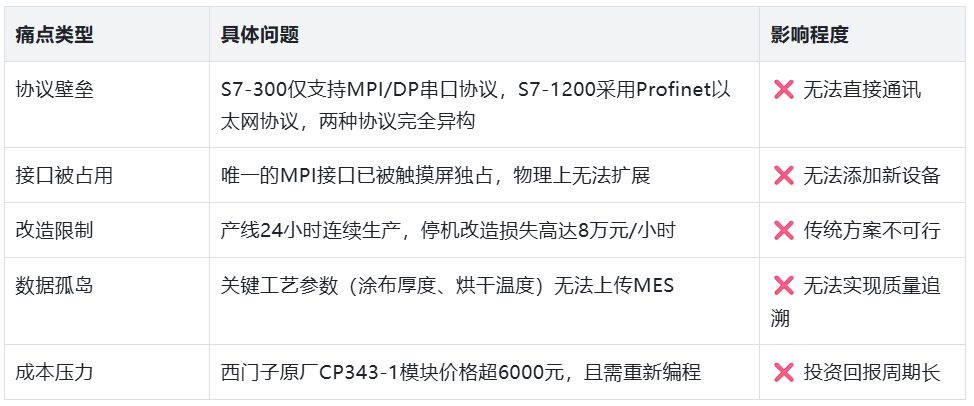

1.2 項目痛點

二、技術架構設計

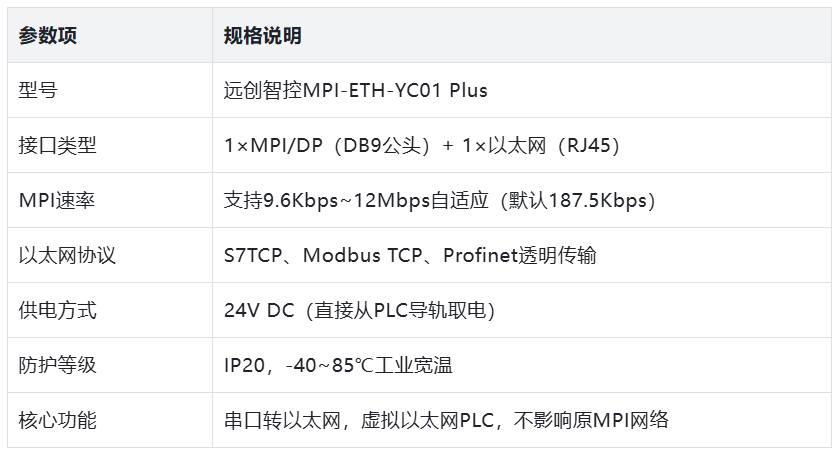

2.1 核心選型：遠創智控MPI-ETH-YC01 Plus

產品定位：專業的工業級以太網橋接器，專為西門子S7-300/400系列PLC設計，實現MPI/PPI/DP協議到以太網的透明轉換。

2.2 技術優勢

1. 雙口隔離技術：內置MPI總線偵聽芯片，透明傳輸數據的同時不占用PLC MPI口資源

2. 零編程部署：無需修改原PLC程序，無需額外組態

3. 自適應速率：自動匹配MPI網絡波特率（187.5Kbps/1.5Mbps等）

4. 工業級穩定性：5kV光電隔離，ESD三級防護

5. 極簡配置：Web界面可視化配置，5分鐘完成設置

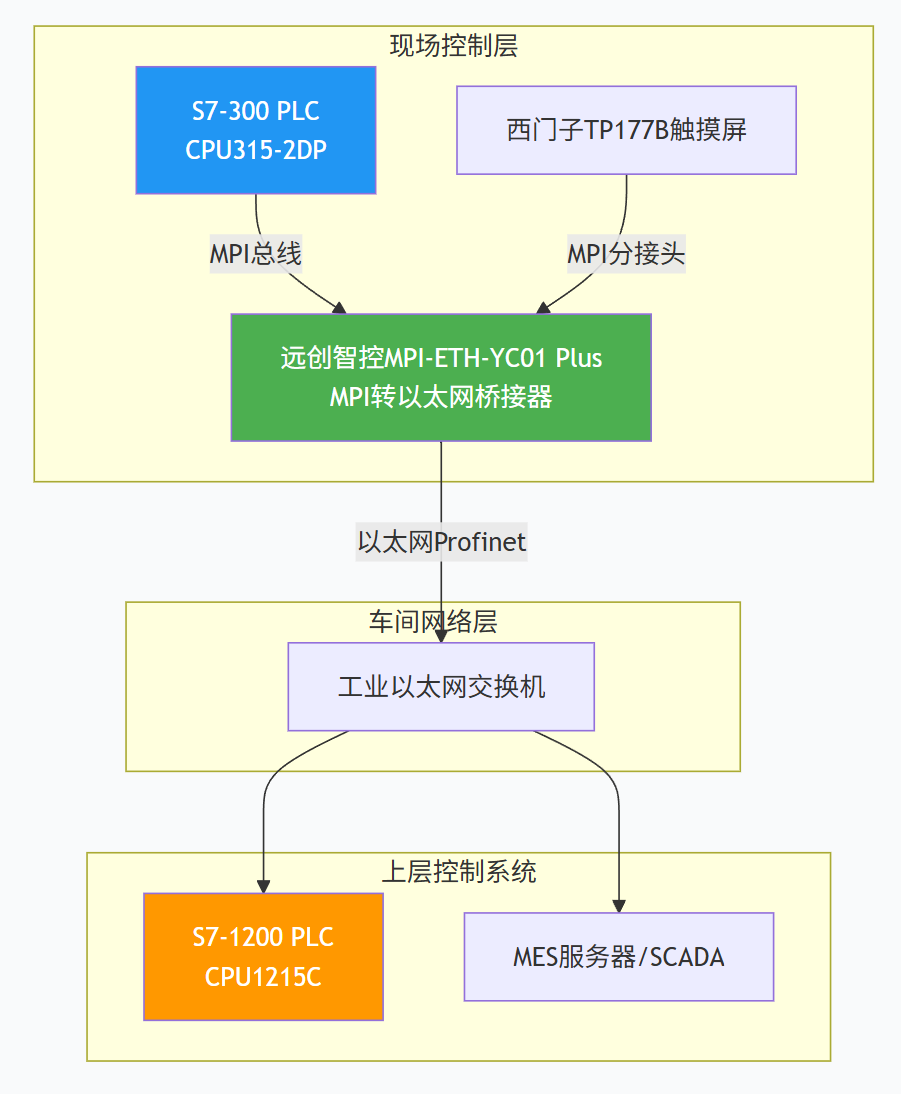

2.3 網絡拓?fù)浣Y(jié)構圖

三、詳細實施方案

3.1 硬件部署

第一階段：準備與安全確認

- 辦理產線臨時停機手續，通知生產部門

- 準備工具：MPI分接頭（6ES7972-0BA12-0XA0）、網線鉗、萬用表、導軌端子

- 靜電防護：佩戴防靜電手環

第二階段：MPI網絡改造

1. 關閉控制柜電源，確認PLC STOP狀態

2. 在原MPI總線中接入分接頭：

- 主線連接S7-300 PLC MPI口

- 支線1連接TP177B觸摸屏（原鏈路）

- 支線2連接MPI-ETH-YC01 Plus

3. 終端電阻設置：兩端設備（PLC和觸摸屏）設置為ON，中間設備（模塊）設置為OFF

第三階段：以太網連接

1. 將模塊ETH口通過工業網線接入車間交換機（IP段：192.168.1.x）

2. S7-1200 PLC通過同一交換機接入（IP：192.168.1.30）

3. 24V DC供電：從PLC電源模塊引出，接入模塊電源端子

3.2 軟件配置

步驟1：模塊網絡配置

- 電腦直連模塊默認IP：192.168.0.100（子網掩碼255.255.255.0）

- 登錄Web界面（用戶名/密碼：admin/admin）

- 設置模塊IP：192.168.1.50（與車間網絡同網段）

- 設置MPI參數：波特率187.5Kbps，PLC地址3（不與原設備矛盾）

步驟2：通訊驗證

- 使用Ping命令測試模塊連通性：ping 192.168.1.50 -t

- 在TIA Portal V16中新建項目，添加S7-1200

- 在程序塊中添加"Get"指令，伙伴IP指向192.168.1.50

- 配置數據映射：讀取S7-300的DB10.DBW0（涂布厚度）

步驟3：聯調測試

- 監控觸摸屏操作流暢無卡頓

- 驗證S7-1200成功讀取S7-300實時數據

- 測試斷線重連功能：拔插網線，數據恢復時間<5秒

四、應用效果對比

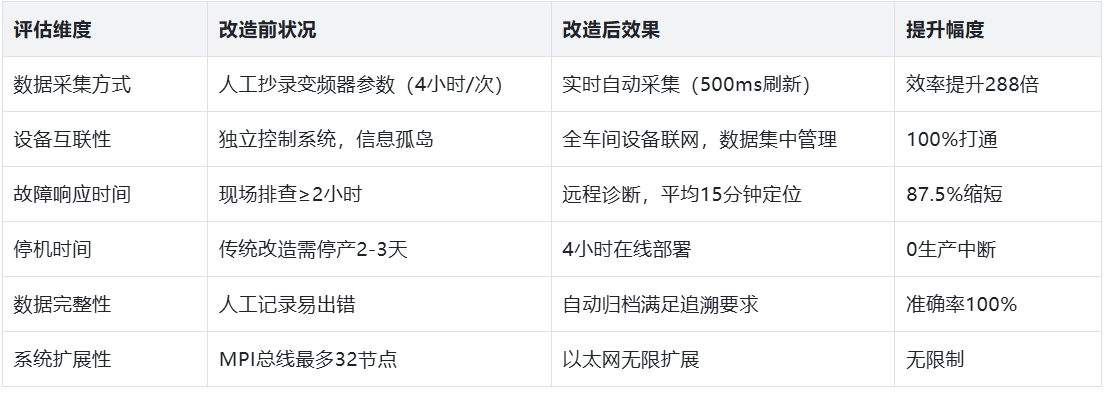

4.1 量化指標對比

五、產品優勢與亮點總結

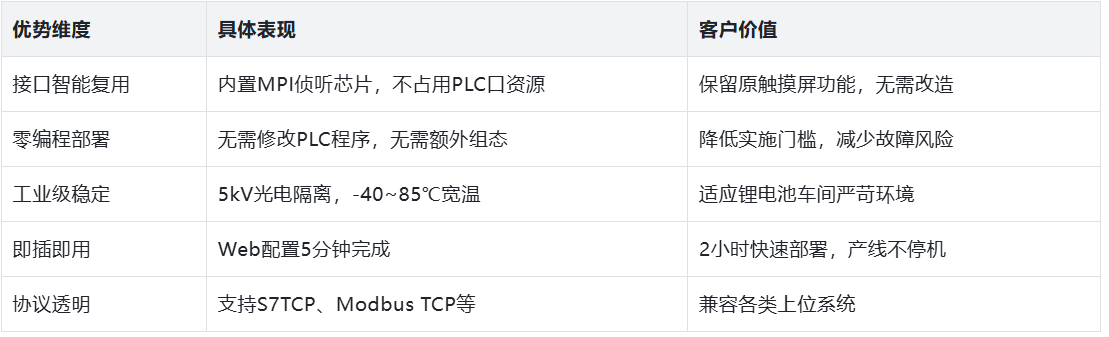

5.1 核心優勢

5.2 技術創新點

1. 雙核處理架構：ARM處理器處理MPI協議，FPGA處理以太網協議，確保多任務并行不干擾

2. 智能速率自適應：自動檢測MPI網絡波特率（9.6Kbps~12Mbps）

3. 數據緩存機制：網絡中斷時自動緩存數據，恢復后續傳，保證完整性

六、行業推薦

- 首選行業：新能源鋰電池（增速35%+，改造需求迫切）

- 次選行業：光伏（增速60%+，存量設備多）

- 穩定行業：醫藥（GMP認證，改造周期長但價值高）

- 傳統行業：工業自動化（存量市場大，但增速平緩）

七、總結

8.1 方案價值總結

本方案通過遠創智控MPI-ETH-YC01 Plus以太網橋接器，實現了：

1. 協議無損轉換：解決MPI與Profinet異構協議通訊難題

2. 接口智能復用：保留原觸摸屏鏈路，不占用PLC口資源

3. 極速部署：2小時在線改造，產線零停機

4. 超高性價比：成本僅為西門子原廠方案的30%

遠創智控MPI-ETH-YC01 Plus作為專業的工業級以太網橋接器，完美實現了MPI協議的串口轉以太網功能，是市場上最具性價比的以太網轉換器之一。其在新能源行業的成功應用，為老舊設備智能化改造提供了可復制的樣板。

結語：在工業4.0和數字化轉型浪潮下，存量設備的互聯互通將成為制造企業的核心需求。遠創智控等國產工業通訊廠商的技術創新，正在為這一進程提供強有力的支撐。

相關技術交流請給武工留言
