示波器因?yàn)橛刑筋^的存在而擴展了示波器的應用范圍，使得示波器可以在線測試和分析被測電子電路。

而探頭的選擇和使用需要考慮探頭接入被測電路后，成為被測電路的一部分。因?yàn)樘筋^有負載效應，從而影響被測信號的保真度和測試結果。

探頭的負載效應

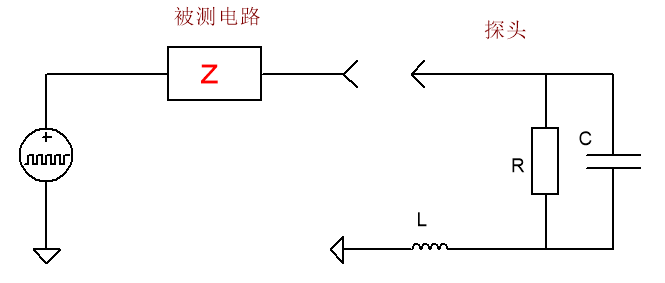

圖一探頭的負載效應

01

阻性負載效應

阻性負載相當于在被測電路上并聯了一個電阻，對被測信號有分壓的作用，影響被測信號的幅度和直流偏置。

圖二阻性負載效應

上圖得出，提高探頭的輸入負載，從而減小負載效應，提高測量精度。

02

容性負載效應

容性負載相當于在被測電路上并聯了一個電容，對被測信號有濾波的作用，影響被測信號的上升下降時間，影響傳輸延遲，影響傳輸互連通道的帶寬。

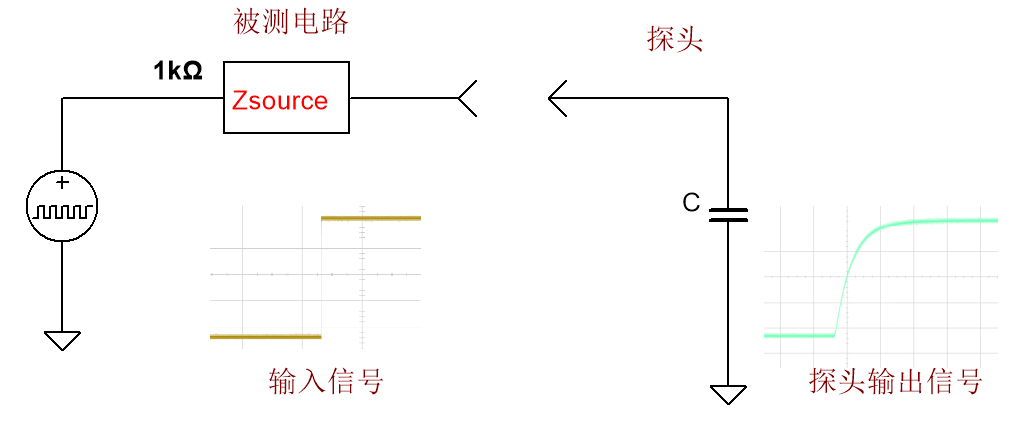

圖三容性負載效應

03

感性負載效應

感性負載來源于探頭地線的電感效應，這地線電感會與容性負載和阻性負載形成諧振，從而使顯示的信號上出現振鈴。

圖四感性負載效應

為了測量結果可靠準確，要求探頭輸入負載高，較低的容性負載，根據所需的功能來搭配最佳阻性負載和容性負載。

示波器探頭類型主要分為：有源探頭和無源探頭，最常用的是帶補償?shù)母咦锜o源探頭。

帶補償?shù)母咦锜o源探頭具備較高的輸入電阻（一般1MΩ以上），補償電容可調，以匹配示波器的輸入，具備較高的動態范圍，可以測試較大幅度的信號（幾十幅以上），價格也較低。但是由于輸入電容過大（一般10pf以上），帶寬較低（一般500MHz以內）。

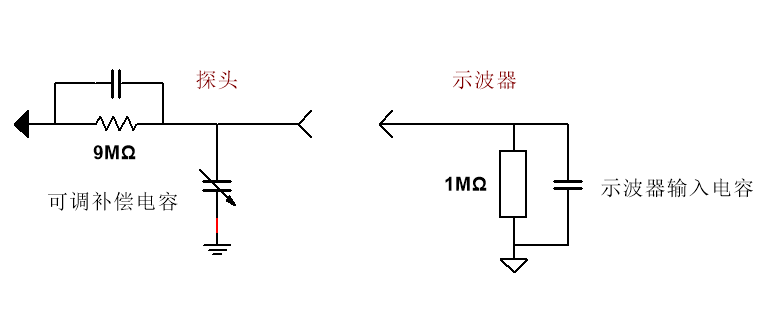

圖五帶補償?shù)母咦锜o源探頭
