功率循環（Power Cycling, PC）測試結果經過長期積累后，人們逐步建立了基于經驗數據的壽命模型（Empirical Lifetime Models）。這些模型不是從物理機理出發推導的，而是通過大量實測數據統計擬合得出的，用于描述功率模塊在特定應力條件下的壽命特征。

一、經驗?zāi)Ｐ偷男纬膳c思路

經驗?zāi)Ｐ屯ǔＲ云骷氖аh(huán)次數Nf（Number of Cycles to Failure）為核心指標，通過大量功率循環試驗數據擬合得到。

模型的輸入變量包括：

- 結溫參數：最大、平均或最小溫度；- 循環參數：加熱/冷卻時間、循環頻率；- 負載參數：通流電流；- 器件結構參數：芯片電壓等級、鍵合線幾何尺寸、封裝類型等。

在這些研究中，人們發現功率模塊在功率循環條件下的主要失效機制包括：

- 鍵合線（Bond Wire）失效：包括脫落和頸部斷裂；- 焊料層（Solder Layer）失效：包括芯片焊層和基板焊層的疲勞開裂。

模塊的壽命終止（EOL）往往由這兩類互相關聯的失效機制中的任意一種率先發生所決定。

二、LESIT項目與早期模型

上世紀90年代初，歐洲多家功率模塊制造商開展了著名的LESIT項目，這是功率循環壽命研究的重要里程碑。該項目建立了第一個通用的經驗?zāi)Ｐ停湫问交贑offin–Manson法則：

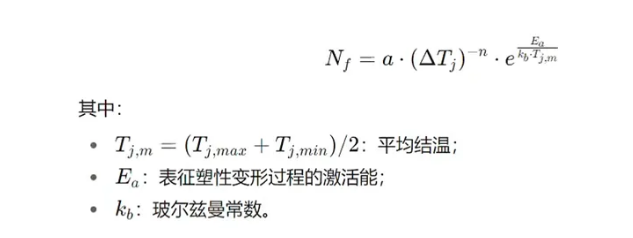

隨后，LESIT模型進一步引入了平均結溫的影響，通過Arrhenius修正項表達熱激活效應：

在對數坐標下（log (Nf) – log (ΔTj)圖），該模型呈線性關系，但LESIT模型未區分不同的失效機制（鍵合線與焊層），因此只能代表混合失效模式下的平均統計結果。

三、分離失效模式的必要性

在實際功率循環試驗中，不同失效模式對應的應力特征并不相同：

- 鍵合線失效對結溫變化幅度（ΔTj）敏感；- 焊層疲勞失效則更受平均結溫（Tj,m）和時間應力（ton, toff）影響。

早期的LESIT數據庫難以區分失效主導模式，因此只能采用統一模型進行擬合。隨著新一代模塊封裝與互連技術的發展（如銀燒結、強化焊層設計等），研究人員可以人為控制并區分主要失效模式，從而分別建立更具針對性的經驗?zāi)Ｐ汀?/p>

四、CIPS2008模型：多參數擬合的擴展

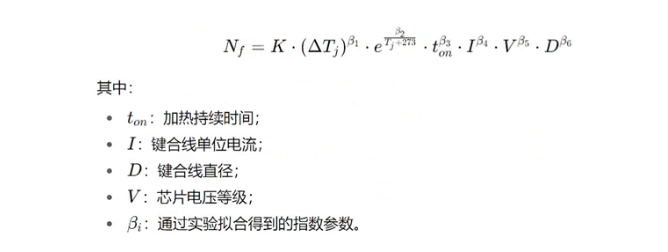

德國INFINEON公司在CIPS項目中（Bayerer等人）提出了更復雜的經驗壽命模型，即著名的CIPS2008模型。該模型在LESIT基礎上增加了多項影響因素，包括通流電流、加熱時間、鍵合線直徑及芯片電壓等級等：

該模型體現了多參數對壽命的復合影響，能夠更好地反映不同工況下的壽命趨勢。但同時也存在兩點局限：

- 參數耦合性強：如ton與最高結溫往往相關，實驗中難以獨立控制；- 適用性受限：模型主要針對工業標準模塊，不適用于牽引等厚芯片應用。

因此，CIPS2008模型的應用需嚴格限定在其原始實驗范圍內。同時該公式里的β值并不容易獲取，需要大量的實驗數據。常常一款新產品上市好幾年了，功率循環還沒測試完。

五、SEMIKRON模型與燒結技術的引入

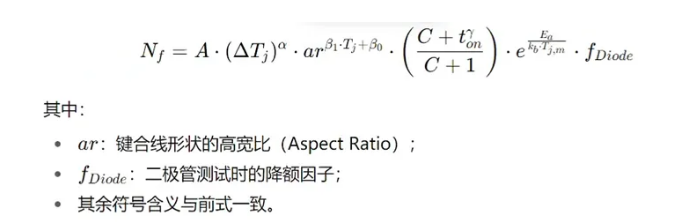

近年來，隨著銀燒結（Ag Sintering）技術在模塊封裝中的應用，傳統的焊層疲勞問題顯著改善。SEMIKRON（Scheuermann等）針對采用銀燒結和優化鍵合線幾何的SKiM模塊，提出了新的經驗?zāi)Ｐ停?/p>

該模型基于97組功率循環試驗數據，歷時約5年建立。試驗表明：

- 增大鍵合線高度可顯著提升壽命；- 焊層失效在高溫區主導，而鍵合線失效在中低溫區主導；- 中間溫度范圍內兩種失效機制共存并導致逐步退化。

這一研究首次清晰地分離并量化了不同失效機制的影響，為面向結構的壽命預測模型提供了基礎。

六、總結與展望

功率循環壽命模型的演進體現了從經驗統計到機理區分的逐步深化過程，具體階段特征如下：

未來的發展方向包括：

- 結合有限元仿真與實驗統計的混合建模；- 建立失效機制可分辨的數據庫；- 采用機器學習方法進行多變量擬合與壽命預測。

功率循環壽命模型正從傳統的經驗規律走向以結構特征和物理機理為核心的預測體系，為模塊設計優化與可靠性評估提供更科學的依據。
