共模半導體推出負壓LDO系列，以高壓承載、大電流驅動、超低噪聲為核心優勢，覆蓋多規格、多場景需求，構建起較為完整的負壓LDO產品矩陣。

如果您正在為高壓、大電流、低噪負壓電源設計尋找高性價比國產化方案，不妨關注共模半導體負壓LDO系列：這里有從200mA到1A、從-2.5V到-45V的完整產品選擇，更有核心技術突破帶來的穩定與高效，或許它就是您破解設計痛點、實現國產化替代的關鍵選擇！

一、核心突破

1.高壓突破性適配，覆蓋全場景高壓工況

打破傳統國產負壓LDO高壓適配局限，實現-45V寬壓輸入的核心突破，輸入電壓范圍從-2.5V延伸至-45V，輸出電壓可在-1.186V至-45V之間靈活調節。其中GM1402系列作可穩定承受-45V極端輸入電壓，相比同類國產產品高壓承載能力提升30%以上，無需額外增設高壓保護電路，即可適配工業控制、高壓通信等復雜高壓工況，同時兼容低壓場景，實現“一器覆蓋全電壓”，大幅簡化電路設計復雜度，降低研發成本。

2.大電流驅動升級，滿足高負載動力需求

輸出電流覆蓋200mA至1A全規格，其中GM1301型號更是達到1A高輸出電流，在同類國產負壓LDO中表現突出。相較于傳統國產產品普遍300-500mA的輸出上限，該型號在提供強勁驅動力的同時，仍保持248mV低壓差，能量損耗降至最低，完美適配大功率功放、工業控制模塊、高端醫療設備等大負載場景，徹底改變了國產負壓LDO“只能適配輕負載”的行業現狀，實現“大電流+低損耗”的雙重優勢。

3.超低噪聲加持，兼顧高壓大電流與信號純凈

在實現高壓、大電流突破的同時，該系列并未犧牲噪聲控制性能——在10Hz-100kHz帶寬下，輸出噪聲低至10μVRMS，其中GM1300型號更是達到1.95μVRMS，可完美匹配ADI的LT3094等國際巨頭產品水準，為高性能模擬電路提供“零干擾”電源環境。

4.高集成防護+微功耗，兼顧可靠與節能

產品內置電流限制與過溫保護電路，針對高壓大電流場景優化防護設計，可快速響應過載、高溫等異常情況，避免器件損壞，保障電源系統長期穩定運行；同時支持最小2.2μF陶瓷電容穩定工作，無需額外增加ESR（等效串聯電阻），簡化外圍電路設計。此外，工作靜態電流控制在30μA，關斷電流低至3μA，相比傳統方案功耗降低60%以上，兼顧高壓大電流性能與節能需求，適配電池供電的便攜式高壓設備。

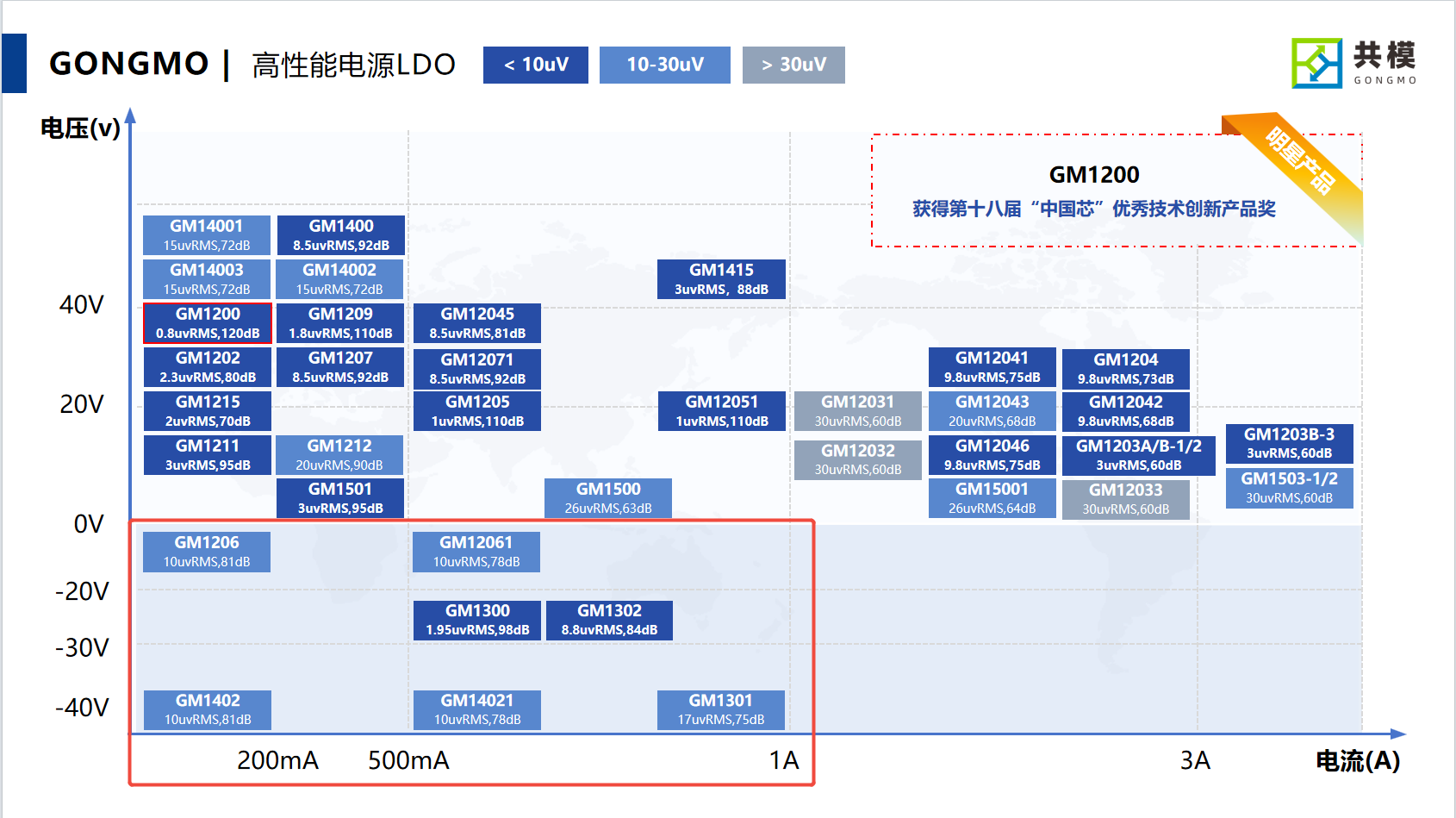

二、完整產品矩陣：7款核心型號，覆蓋全場景高壓大電流需求

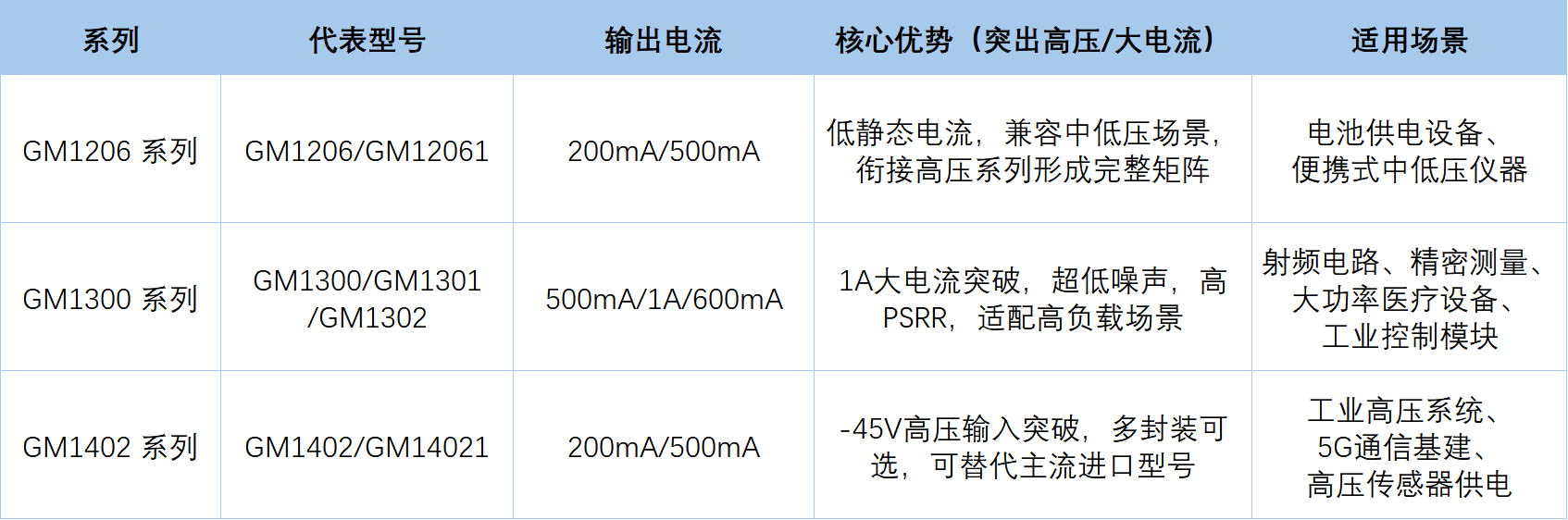

構建了較為完整的負壓LDO產品矩陣，推出GM1206、GM1300、GM1402三大系列共7款核心型號：

• GM1402系列主打高壓突破，可完美替代ADP7182、TPS7A30、LT1964等主流進口高壓型號，實現“國產化替代+性能升級”；
• GM1300系列主打大電流驅動，以1A高輸出電流填補國產負壓LDO大負載場景空白，其中GM1300、GM1302可直接替代ADI的LT3094和LT3090等國際標桿產品；
• GM1206系列則聚焦中低壓輕負載場景，完善產品矩陣的覆蓋廣度。

三、產品特性

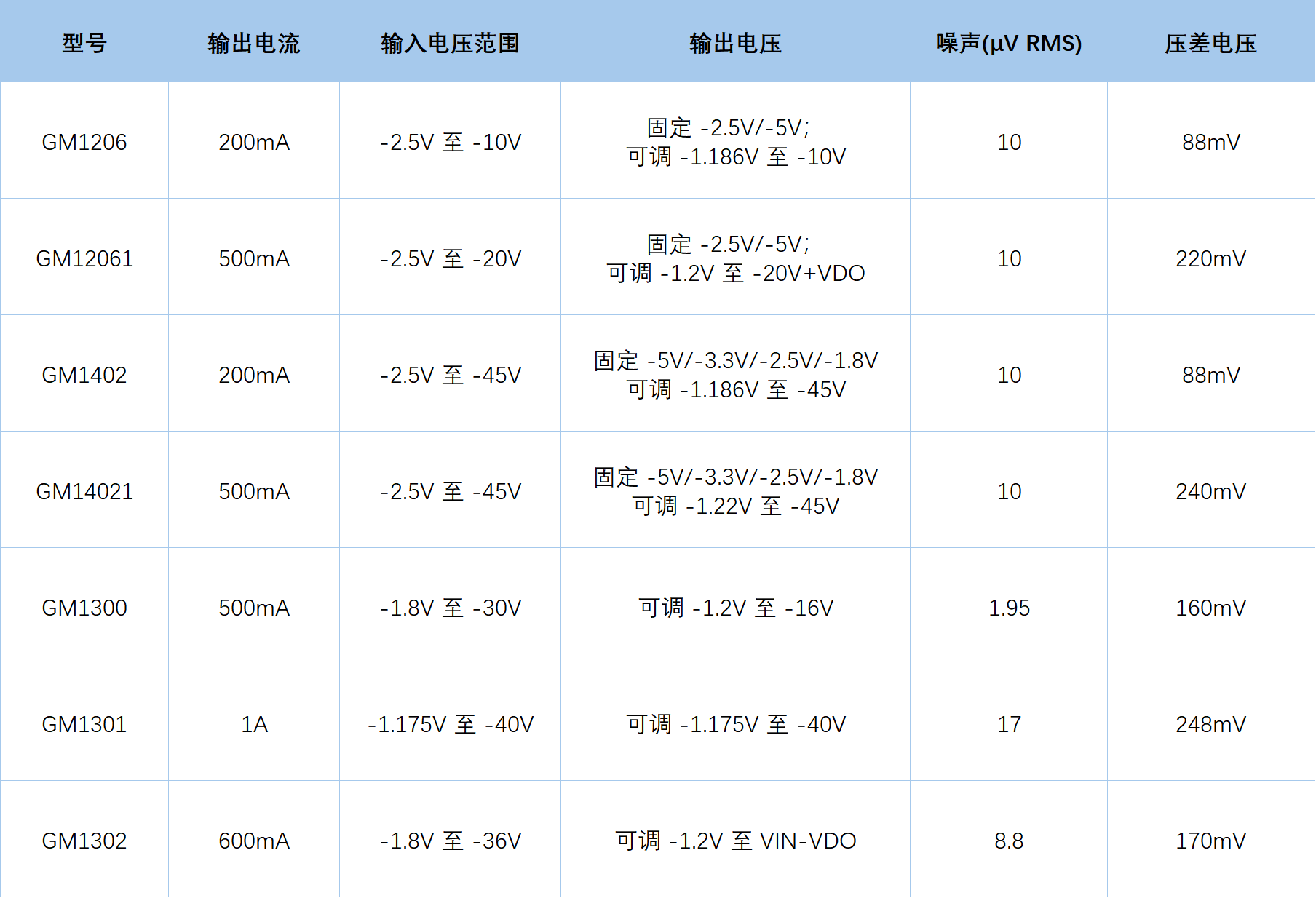

負壓LDO參數對比表：

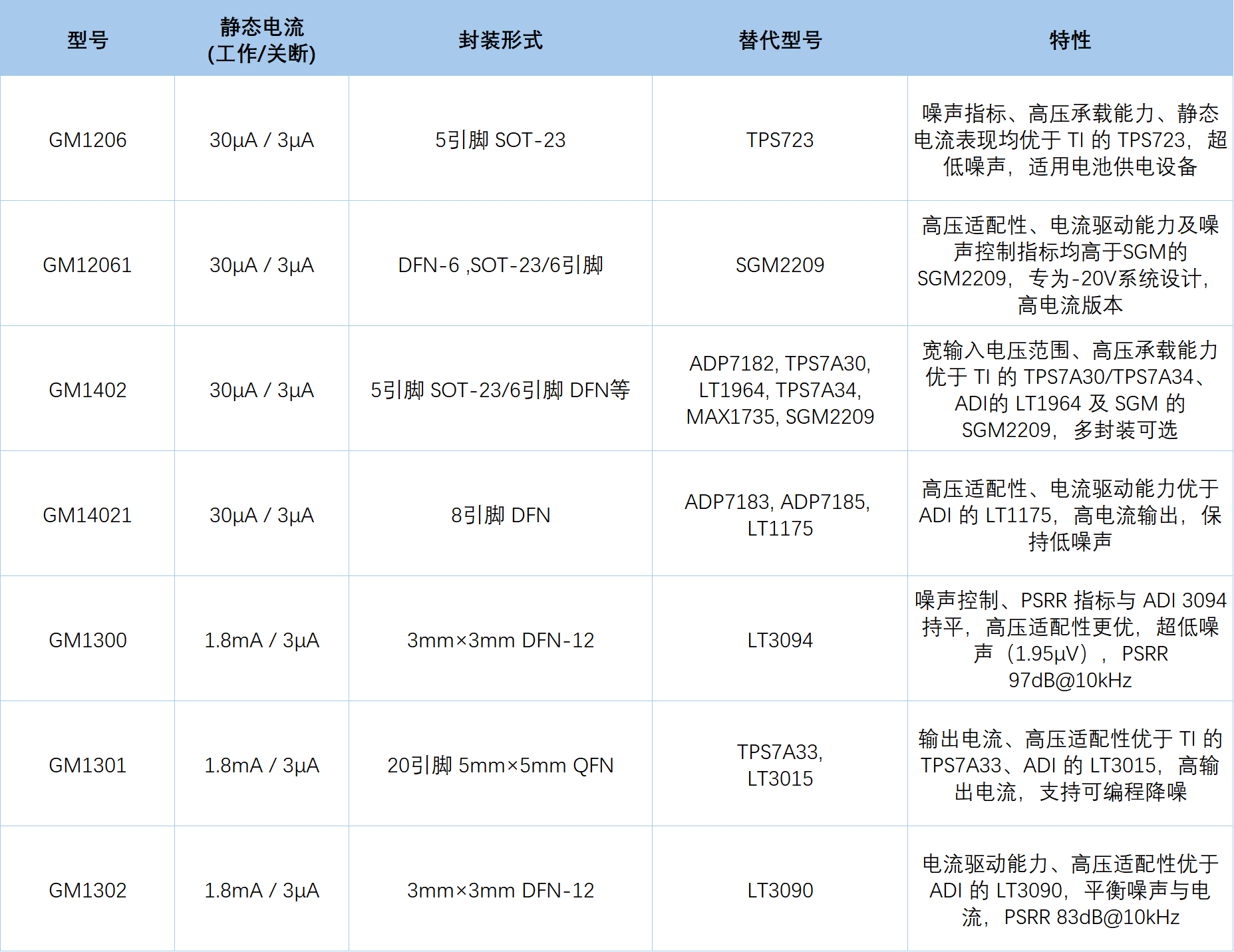

替代型號：

關鍵區別：

• 噪聲性能：GM1300系列（GM1300/GM1302）噪聲最低（1.95–8.8μV），適合射頻/精密測量；GM1206/GM1402系列噪聲為10μV，滿足一般低噪聲需求。
• 電流能力：GM1301輸出電流最高（1A），適用于高負載場景；GM12061/GM14021為500mA中電流型號。
• 電壓范圍：GM1402/GM14021輸入電壓最寬（-45V），兼容工業高壓系統；GM1206/GM12061限于-10V，適合低壓應用。
• 靜態電流：GM1206/GM1402系列靜態電流僅30μA，優化電池續航；GM1300系列為1.8mA，適合常供電系統。
• 封裝靈活性：GM1402提供多封裝（SOT-23/DFN/MSOP），GM1300/GM1302采用緊湊DFN便于空間敏感設計。
