高鐵列車作為我國高速鐵路的核心運載工具，其運行速度高、載客量大、運營密度大，任何微小的部件缺陷都可能在高速度下被放大，引發嚴重安全事故。因此，動車車輛安全檢測是鐵路運輸安全中最關鍵的環節之一。

傳統檢測方式已無法滿足檢測要求，需從“故障后維修”向“預警式維修”轉變，51camera的列車360°動態圖像檢測系統重構列車檢修新范式，構建起覆蓋“線上運行監測+入庫快速掃查+關鍵部件深度探傷”的全方位安全保障體系，為列車全檢測保駕護航。

列車360°動態圖像檢測系統是一套專為列車運維檢修設計的智能圖像檢測解決方案，該系統具有360°全車成像、智能故障診斷與數據驅動運維三大核心功能，顯著提升列車檢測效率與安全性。

1.360°全車圖像采集

軌旁多角度高清線掃相機配合激光補光，實現列車全方位360°成像，同步輸出2D彩色圖像與3D點云數據?？筛采w區域包括車頂中心線偏移、碳滑板、車體左右側、走行部、車底等關鍵部位。

2.多類型缺陷智能檢測

結合深度學習算法，系統可自動識別車體表面40余種常見故障，比如常見的裂紋、磨損、異物附著、部件脫落等，具備實現定性和定量分析。同時，支持故障的分級報警機制，實時推送報警信息及關聯圖像至監控中心。

3.雙向接車與車輛自檢

系統具備自動雙向接車能力，可識別來車方向、車速、車號及端位，自動生成過車時間、車號、車速等數據列表。集成自檢功能，主動上傳設備工作狀態數據，支持報警數據查看與歷史檢測記錄查詢。

4.數據驅動運維優化

通過計算機視覺技術分析2D/3D 數據，為檢修流程優化提供數據依據，輔助實現“人機共檢”模式，減少人工巡檢頻次。

該系統的核心優勢在于高精度成像、智能算法與靈活部署能力。

1.高檢出率低誤報

自研算法經500+次真實故障驗證，檢出率超93.5%，誤報率低于0.25%。

2.多模融合采集方案

支持2D全彩與3D點云同步采集，模塊化組合，靈活配置，適配多場景與不同車速需求。

3.超強環境適應性

采用激光補光與防拖影技術，清保障系統在復雜環境下全天候高成像。

應用案例

山東某中車制造廠(如中車青島四方)在CR400BF型動車組生產中，需解決傳統人工巡檢效率低(日均檢測≤10列)、漏檢率高(約30%)的問題，尤其對車頂碳滑板裂紋、車底異物附著等隱蔽故障識別不足:

1.系統部署

定制方案:采用列車360系統(2D+3D混合組合)，部署于動車組入庫檢修線，覆蓋車頂、車側、車底12個關鍵檢測區域。

技術配置:

成像單元:12組視覺組件+激光補光光源

算法引擎:40 種故障模型庫(含碳滑板裂紋、走行部磨損等)

報警系統:分級報警(緊急/一般)，信息同步

2.應用成效

故障檢出率躍升:

碳滑板裂紋檢出率達95%，車底異物附著漏檢率從30%降至5%，整體故障檢出率提升至93.5%。

運維效率優化:

單列車檢測時間從2小時縮短至30分鐘,人工巡檢頻次由每日1檢調整為8日1檢,年節省人力成本約40萬元。

安全保障升級:

系統上線后成功預警12起潛在故障，避免因部件脫落引發的安全事故。

數據驅動決策:

生成全車三維點云模型與故障熱力圖，指導精準維修，維修響應時間縮短50%。

3.案例總結

該系統通過“360度成像+智能診斷”雙核驅動，攻克了動車組制造中“漏檢率高、效率低、數據碎片化”的行業痛點。其模塊化設計與高精度檢測能力，為山東車輛制造廠提供了可復制的智能檢修樣板，推動動車組運維向“數據驅動、人機協同”模式升級，成為中車制造體系的標桿案例。

3D 車頭成像效果(部分截取)

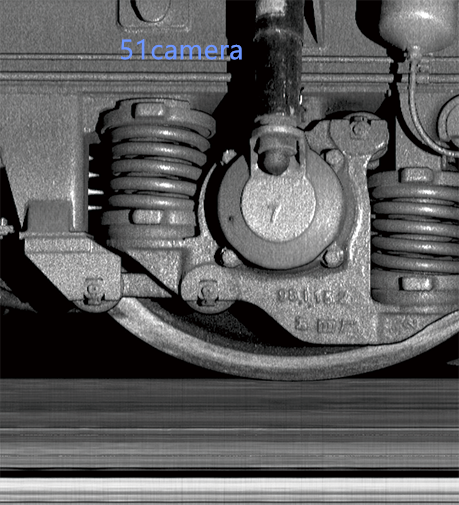

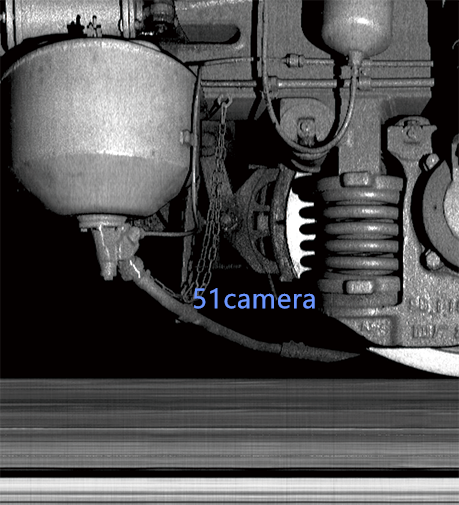

2D 方案成像效果(部分截取)

3D 方案成像效果(部分截取)

動車車輛安全檢測正走向“人機協同、數據驅動、智能預警”的新階段，360°動態圖像智能檢測正是當前提升檢測效率、可靠性與安全性的核心技術方向。
