一．引文

小水電站生態流量監測是流域水生態保護與水電開發協調運行的關鍵環節，監測設備直接決定生態下泄流量數據的真實性與連續性，技術人員把設備性能、參數指標與現場工況結合，為流域生態修復與水資源監管提供穩定支撐。

二．監測原理

生態流量監測設備以速度面積法為核心計量邏輯，雷達流量計通過微波發射與回波頻率差獲取水流表面流速，水位模塊同步采集斷面水位信息，終端控制器把預設斷面參數與實時監測數據結合，按流量公式完成瞬時流量與累計流量換算。多普勒超聲波流量計依靠聲波在水流中的傳播頻移測算流速，設備被固定于水體底部或側壁，在穩定流態條件下可直接輸出流速、水位、流量等一體化數據。部分監測終端集成溫度補償與角度校準模塊，水流擾動、泥沙懸浮等因素對測量結果的干擾被進一步削弱，數據采集與遠程傳輸單元按監管要求完成數據打包與定時上傳，滿足全天候無人值守運行條件。

三．技術參數

主流生態流量監測設備覆蓋標準化技術區間，雷達流量計流速測量范圍被設定在0.1–20 m/s，0.1–40 m/s，測量精度控制在±0.01 m/s，水位量程可達0–40 m，靜態測量精度保持在±1cm以內。設備工作溫度適應-30℃至60℃環境，防護等級IP68，可在山區、庫區等復雜氣候條件下穩定工作。數據采集間隔支持2–60分鐘可調，終端本地存儲容量滿足連續兩年原始數據留存，無線通信模塊兼容4G、北斗等傳輸模式，信號盲區被有效覆蓋。閘位監測單元與流量監測設備聯動，開度分辨率達±1 mm，泄流狀態與流量數值被同步上傳至監管平臺，滿足一站一策的精細化管控需求。

四．技術優勢

非接觸式雷達監測設備無需與水體直接接觸，安裝與維護流程被簡化，泥沙淤積、水草纏繞、漂浮物沖擊等問題對設備的影響顯著降低。接觸式多普勒設備結構緊湊且無機械轉動部件，使用壽命與穩定性在渠道、管道等規則斷面場景中更具優勢。設備被設計為低功耗模式，太陽能供電系統可保障連續陰雨天氣下72小時以上不間斷工作，偏遠小水電站的供電難題被妥善解決。監測數據具備自動補傳、異常報警、斷電保護功能，數據失真與丟失風險被控制在較低水平，設備校準周期可達半年以上，運維成本與人力投入被明顯壓縮。

五．應用場景

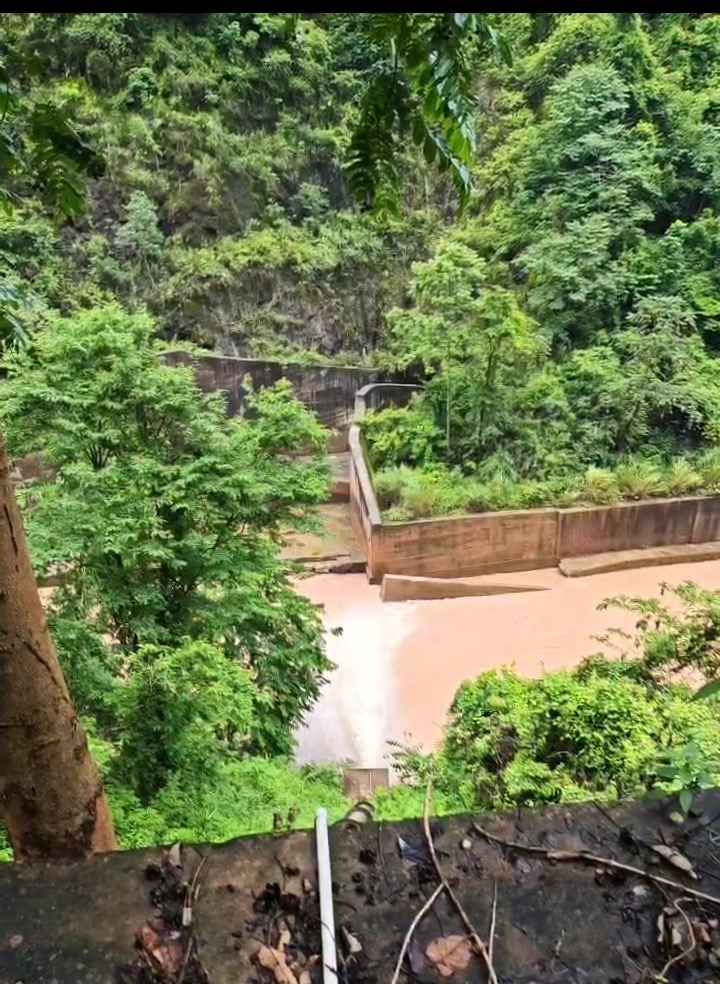

生態流量監測設備被廣泛應用于小水電站生態泄流孔、生態機組、泄水閘、下游河道斷面等典型位置，壩后式電站多在泄流口就近布設一體化雷達測流裝置，水流條件穩定且數據代表性強。渠道式引水電站把多普勒超聲波設備安裝于引水渠末端或生態放水管段，規則斷面使流量換算精度保持穩定。山區河道型電站受地形與流態限制，非接觸式設備被優先選用，陡峭岸壁與高落差條件下仍可完成連續監測。設備同時適用于枯水期流量管控、豐水期泄流調度、生態流量整改驗收、日常監管核查等全周期場景，數據被直接對接地方水利與生態環境監管平臺，為小水電生態流量長效管控提供技術支撐。

六．總結

生態流量監測設備以成熟的傳感原理、穩定的參數指標與廣泛的場景適配性，成為小水電生態保護的重要硬件支撐。工程人員與監管單位按電站類型、斷面條件、管理要求開展設備選型與布設優化，使生態下泄流量得到精準量化與全程監管，水電開發與流域生態保護的協同發展被穩步推進。
