芯象半導體推出智能微電網本地通信架構

產業價值

智能微電網是指由分布式電源、用電負荷、配電設施、監控和保護裝置等組成的小型發配用電系統，具備完整的發輸配用全鏈路功能，可實現自我控制、自主保護與協同管理，是典型的自治型電力系統。它既可以與外部電網并網運行，也可以孤立運行，是智能電網的重要組成部分。隨著電力行業“十五五”規劃的落地，智能微電網成為新型電力系統的關鍵組成部分。據行業預測，未來五年我國智能微電網市場規模將保持高速增長，應用場景將從傳統工業廠區、產業園區、逐步向鄉村振興、新型電力系統、家用能源體系建設等多領域延伸，在提升供電可靠性、助力”雙碳”目標實現等方面展現出廣闊的產業價值。

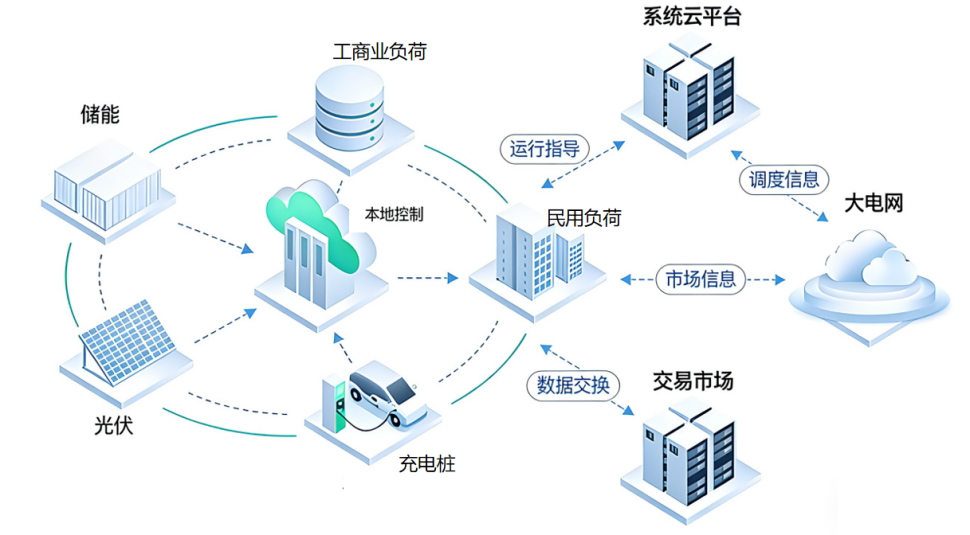

圖：智能微電網結構示意

核心挑戰

智能微電網要實現完美的自治運行與故障自愈能力需依托新型高可靠、低時延的本地通信技術提供底層支撐。從通信技術視角分析，其面臨的核心技術挑戰體現在以下四個維度：

1. 終端節點規模龐大：一個工商業智能微電網系統涵蓋計量類（智能電表）、開關類（斷路器）、量測類（智能量測終端）、發電類（光伏逆變器、充電樁）、儲能類（儲能變流器）及能源路由器等核心設備；若要實現精細化管控，還需接入環境傳感器、故障傳感器、智能照明系統、空調暖通系統、安防系統等海量感知與控制終端。

2. 控制與調度需滿足毫秒級響應：交流電力系統工頻周期為20ms，若要實現電源無縫切換、高頻次電力場景態勢采集、故障快速定位與實時調度，本地通信系統必須具備毫秒級響應能力。同時智能微電網包含眾多子系統，通信系統需支持多子系統并發運行的實時響應。典型場景下，由于天氣原因?qū)е鹿夥M件功率驟降時，需在毫秒級內完成儲能充放電指令與大電網補能調度的協同傳輸，以維持微電網電壓與頻率穩定，而這一過程的毫秒級響應能力，是保障系統性能與效率最大化的關鍵。

3、需實現交直流系統互聯互通：完整的智能微電網系統涵蓋強電交流系統（如國網、南網供電設施及傳統交流用電器）、高壓直流系統（如光伏系統、電動車供電系統）、弱電直流系統（如樓宇自控系統、傳感系統），因此本地通信系統需支持跨電源域的統一控制與調度。

4. 終端傳感設備低功耗需求嚴苛：系統內部署有大量傳感設備，此類設備具備便攜化、隨裝化部署特性，且需滿足高頻次的信息采集需求，因此本地通信系統需具備超低功耗特性，同時支持設備深度休眠與自主喚醒功能。

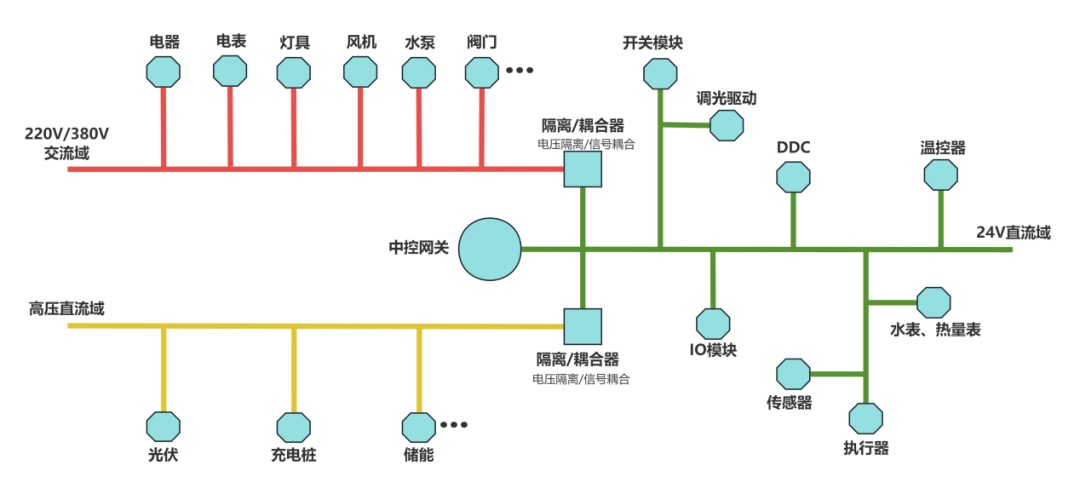

圖：智能微電網多電源域互通

系統優勢

芯象半導體依托多年通信領域的深度技術積累，推出基于“分層網絡”的智能微電網本地通信架構，真正實現”網隨電通、實時通信、可靠連接”的特性。該系統具備的技術優勢為：

1. 大容量接入能力：支持單一項目十萬量級設備同時在線，全系統100%連通率；

2. 實時并發交互能力：支持系統內多場景、多子網（數百量級）并發運行，場景內毫秒級實時通信；

3. 超低功耗待機能力：支持無線傳感設備全場景靈活部署，設備待機功耗低至微安級，單顆紐扣電池即可實現數年待機；

4. 跨域連通能力：采用 PLC融合無線通信系統（SubG、2.4G），可實現多電源域互聯互通、跨回路通信、跨相線通信。

系統架構

該系統具備三層網絡架構，支持全系統應用，也可根據客戶項目實際特點，進行局部系統裁剪與個性化適配，各層網絡特性如下：

1.第一層網絡（主干層）支持2048節點自組網，采用HPLC-HRF雙模通信架構，支持SubG頻段無線連接以及多達15級中繼組網能力，可以滿足大型園區級網絡覆蓋，通信直達樓宇內部。支持的設備終端包括智能表計、智能斷路器、充電樁、儲能與光伏逆變器等。本層重點解決大范圍網絡覆蓋、大容量終端接入、信息采集與雙向通信的可靠性問題，響應時間為百毫秒級。借助第一層網絡，中央?yún)f(xié)調器可以實現對微電網系統的統一指揮，優化微電網的運行效率，同時實現多分布式電源、儲能系統的協同控制。

2.第二層網絡（物聯層）可以作為多個子網絡掛載在第一級網絡任意節點下。支持子網絡內部毫秒級實時通信。子網絡內部節點采用PLC-IoT超短幀結構搭載2.4G無線通信能力組成雙模通信系統。同時基于正交碼實現多子網物理層隔離，可支持?jǐn)?shù)百個子網并行穩定工作。第二層網絡適用于建筑物房間內部覆蓋，以及具備人機交互的場景，可提供高流暢的實時操控體驗，如大型酒店多房間并發操控場景。支持的終端設備包括分布式光伏組件級管理系統、智能照明系統、空調系統、水暖系統、音響與氛圍系統等。第二層網絡重點解決通信的實時性需求，實現多網絡無擾并存以及良好的人機交互體驗。

3.第三層網絡（傳感層）可以作為智能微電網的邊緣神經層，可以通過第二層網絡任意節點接入系統。該層網絡節點具備低功耗無線連特特性，支持無源傳感設備，如溫濕度傳感器、光線傳感器、人體紅外傳感器、無線煙感等設備，同時支持照明系統的隨意貼面板部署，實現一顆紐扣電池長達數年的待機能力。第三層網絡重點解決的是邊緣設備低功耗運行的問題，實現設備安裝、配置、運維的便捷性。

基于以上本地三層網絡架構，云端的微電網控制中心可以高效的完成全局優化與能量管理工作，包括：負荷預測、電源計劃、經濟調度、市場交易對接等。

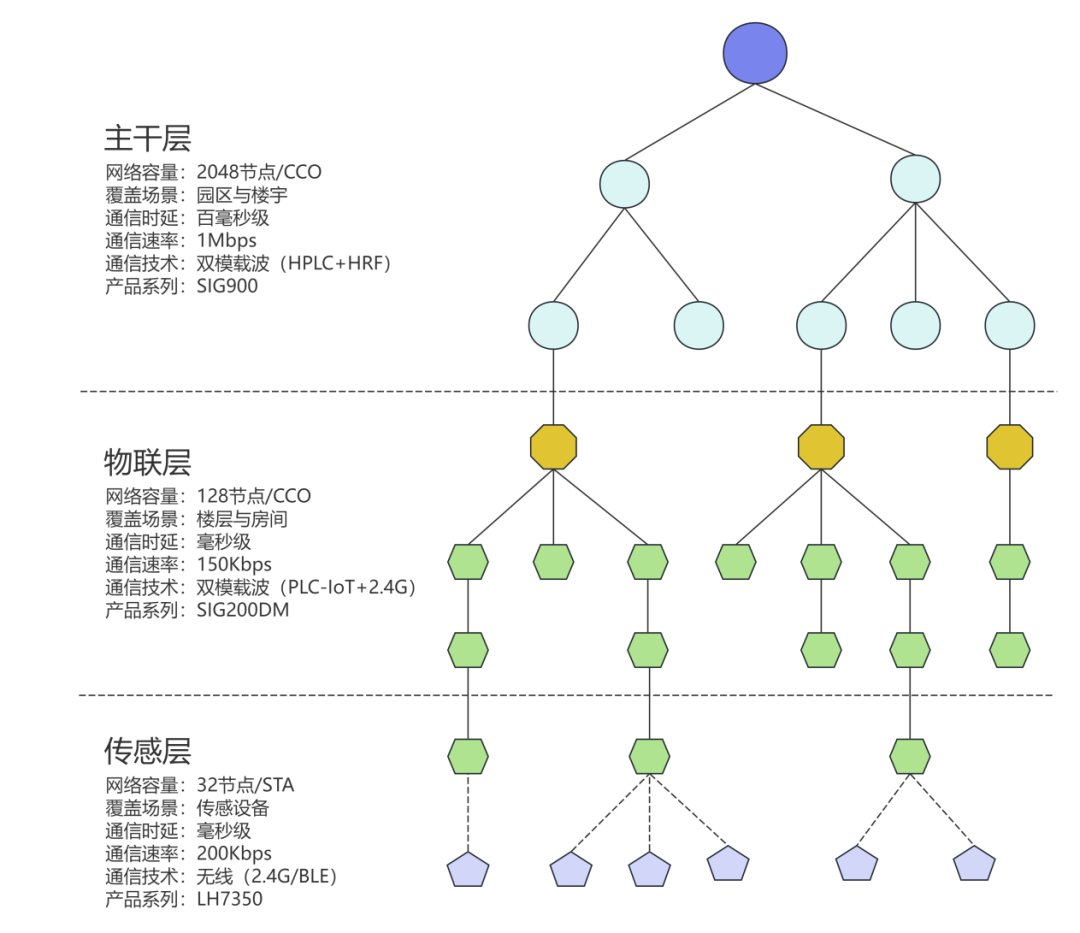

圖：智能微電網三層網絡架構

生態互通與可靠運行

芯象半導體推出的三層網絡架構支持方案商自主二次開發，同時具備優異的生態兼容性與多系統互聯互通能力，包括：

1.系統支持統一開放指令集和統一網管，真正實現全系統在同一個網絡下統一的運維管理接口。邊緣側節點也可以通過手機藍牙接入，通過APP實現直接的網絡配置、運維與部署通道。借助該通道，也可以實現對支持BLE藍牙系統的第三方生態設備接入；

2.作為微電網系統，可以通過第一層網絡實現與國網、南網標準設備的互聯互通，實現智能微電網的并網工作與能源調動；

3.協議透傳：本系統支持 Modbus、RS485 等主流工業總線協議透傳，可與海量工業設備、控制系統實現無縫對接；

4.完善的調試軟件、專業運維系統，搭配開放的軟硬件參考設計，可大幅縮短方案商二次開發周期，加速產品落地與項目交付；

5.Mesh組網：第二層網絡是實現實時控制的關鍵層級，為了達到可靠穩定的用戶體驗，系統加入無頭端Mesh組網模式，即便本層CCO設備癱瘓，甚至整個第一層網絡故障，仍然可以保持本層設備的自主運行與穩定互聯；

6.全網精準授時：當網絡實現規?；渴鸷?，全網時鐘同步是實現系統穩定控制與數據交互的核心基礎。本系統采用芯象半導體自研高精度授時體系，單次授時即可實現全網設備毫秒級時鐘同步。；

7.在線升級：配合遠程運維工具，全系統支持在線升級，保障通信與應用系統的迭代優化能力；

8.可靠雙模通信：第一層網絡支持HPLC技術與SubG射頻系統雙模，重點解決遠距離網絡覆蓋需求，第二層采用PLC-IoT技術與2.4G射頻雙模，重點解決跨域通信與無線傳感器互通的痛點。兩套雙模技術均采用單芯片雙通道架構，極大的節省布板面積與系統成本；同時在智能微電網架構中，通信模組與終端用電器距離較近，因此用電器帶來的各種干擾以及阻抗的變化對通信性能影響較大，本系統在載波通信技術底層增加了大量的自適應抗干擾算法，同時通過無線通道的輔助連接，有效的規避了單一電力線載波通信天生的性能短板，有效的提升了全系統的通信可靠性；

9.安全互聯與認證：系統支持強大的安全認證體系，保證組網后的設備都是經過物聯云授權的認證設備。系統基于國密標準簽名算法和國密無證書公鑰機制算法，完成物聯云對入網設備身份信息及報文信息的簽名和驗簽。

10.積木式搭建與靈活擴展：三層網絡架構支持全系統運行，同時也支持靈活的系統裁剪與組合搭建。由于智能微電網結構靈活，從工商業園區、供電臺區到家庭戶用規模差異較大，覆蓋場景從幾十節點的獨立房間到上萬節點的整個商業樓宇。因此芯象半導體推出的網絡架構支持靈活的積木式搭建能力，獨立任何一層或者獨立子網均可以完成系統運行，通過系統搭建也可以實現十萬量級的節點互聯互通。

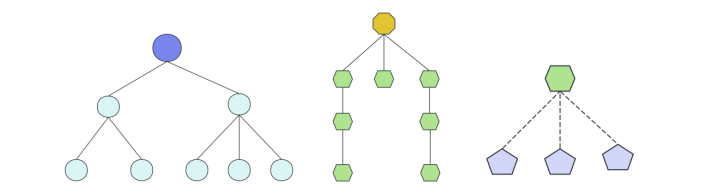

圖：本地網絡的分層組件

系統能力與服務保障

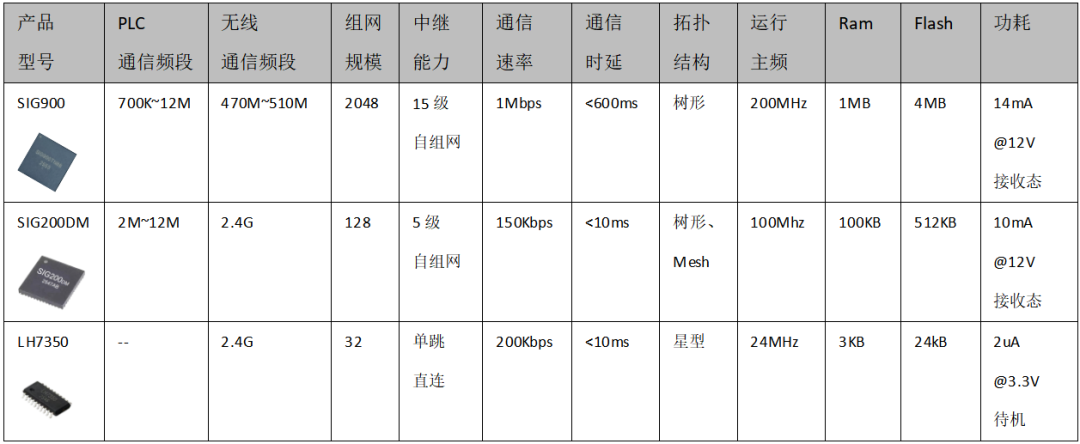

芯象半導體自研電力線載波以及無線通信芯片可全面適配上述分層網絡的全場景部署應用。其中主干層采用HDC雙模芯片SIG900系列，物聯層采用PLC-IoT雙模芯片SIG200DM系列，傳感層采用2.4G無線通信芯片LH7350系列。

基于以上芯片方案，芯象半導體提供全系列、多形態的通信模組產品，可大幅降低客戶二次開發與方案集成難度，加速項目落地。

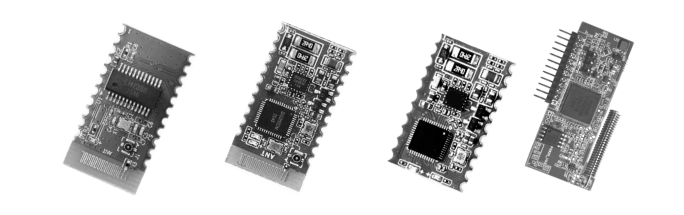

圖：不同形態的網絡通信模組

在現場部署與工程實施環節，芯象半導體配套提供全系列專業運維工具，包括抄控器、中繼器、跨相耦合器等，客戶可以便捷的進行集成與工程落地實施。

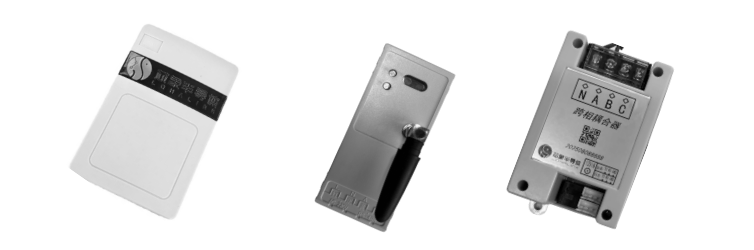

圖：網絡運維工具

啟動元年

2026年是智能微電網規模發展的關鍵一年，這一領域的高質量發展既是我國實現“雙碳”目標的重要支撐，也是構建新型電力系統的關鍵環節。芯象半導體打造的適配智能微電網的本地通信架構，將為產業持續注入發展動力，推動這一 “能源新基建” 成為能源變革的核心主力軍。
