在高低壓并存、強弱電混合的電力電子系統中，不同模塊的參考地之間往往會因供電體系與接地方式的差異，客觀地存在地電位差；

同時，在工業生產過程中，變頻器、逆變器、伺服驅動器等關鍵設備的高頻開關還會引入強烈的電磁干擾（EMI）與共模電壓沖擊。

如若不對此類系統電路進行電氣隔離，這些問題就會引發信號采樣失真、控制邏輯誤觸發、敏感芯片與器件擊穿損壞、系統運行不穩定等不良現象。

尤其在儲能柜、儲能艙、儲能電站等儲能設施中，高壓功率回路與低壓測控系統之間存在明顯的強弱電耦合風險。

而通過針對性的電氣隔離設計，就可在不影響信號傳輸與控制邏輯的前提下，切斷高低壓電氣直連通道，阻斷接地環流，抑制共模干擾與浪涌侵襲，保證電池電壓、電流采樣與控制信號的精準傳輸，從而顯著提升儲能系統全生命周期的穩定性與安全冗余。

數字隔離器：儲能系統全鏈路電氣防護核心方案

如下電氣隔離方案示意圖所示，在光儲一體化、并網儲能等實際應用架構中，MCU是低壓測控側的核心處理單元，通常工作在3V左右的安全電平中，其必須嚴格隔離來自高壓回路的干擾與沖擊。

一種儲能系統（光儲一體化并網）的電氣隔離方案示意圖

工程師通過采用基礎數字隔離器、隔離驅動、隔離采樣等核心芯片，即可為儲能系統構建出一個完整的電氣防護體系，從而實現MCU與高壓功率側的安全隔離、完成MCU與通信模塊的可靠數據交互，同時還能保障運行數據穩定、精準地上傳至外部電力調度中心。

如MCU可通過隔離放大器、隔離柵極驅動器，實現對母線電壓的高壓監測，以及對 MPPT、雙向DC?DC、逆變器等功率模塊的高效驅動與控制，從底層提升儲能系統的運行安全性與穩定性，支撐電力系統可靠運行。

華普微數字隔離器：專為儲能高可靠場景設計

針對儲能、工控、新能源等各種應用場景，華普微推出了一系列具備高隔離電壓、長壽命、強抗干擾能力、高傳輸速率、低傳輸延遲等性能特征的數字隔離器，可有效滿足系統級安全、行業安規與EMC等方面的嚴苛要求。

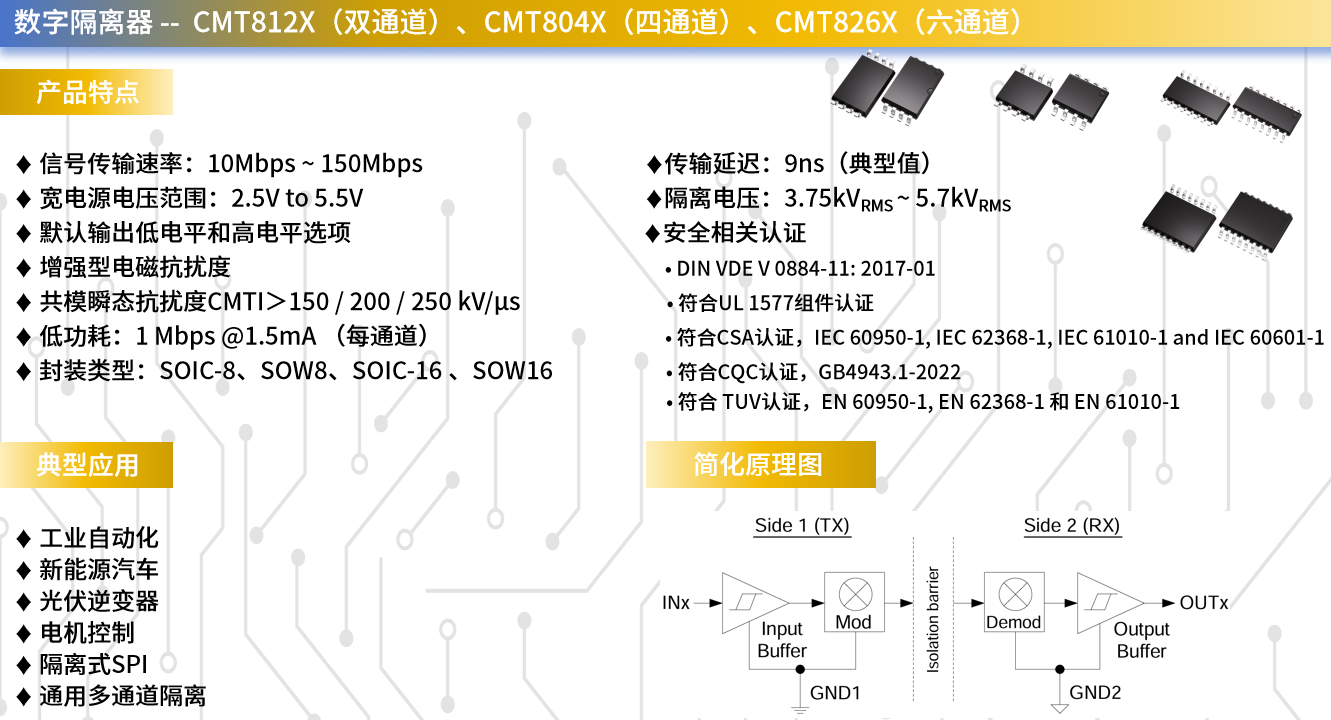

例如，CMT812X（2通道）、CMT804X（4通道）與CMT826X（6通道）系列標準容耦隔離器采用二氧化硅（SiO2）絕緣柵，不僅支持高達5kV rms隔離電壓、8kV浪涌能力以及40年以上的預期使用壽命，還可顯著增強器件電磁兼容性（EMC），有效滿足系統級ESD、EFT、浪涌和輻射方面的合規要求。

在儲能系統中，這類芯片主要應用于MCU與通信模塊（串行總線或無線射頻）之間，可有效消除接地環路、阻斷噪聲（如功率開關器件產生的高頻噪聲）通過地線或信號線耦合到通信鏈路，確保數據通信的穩定性。

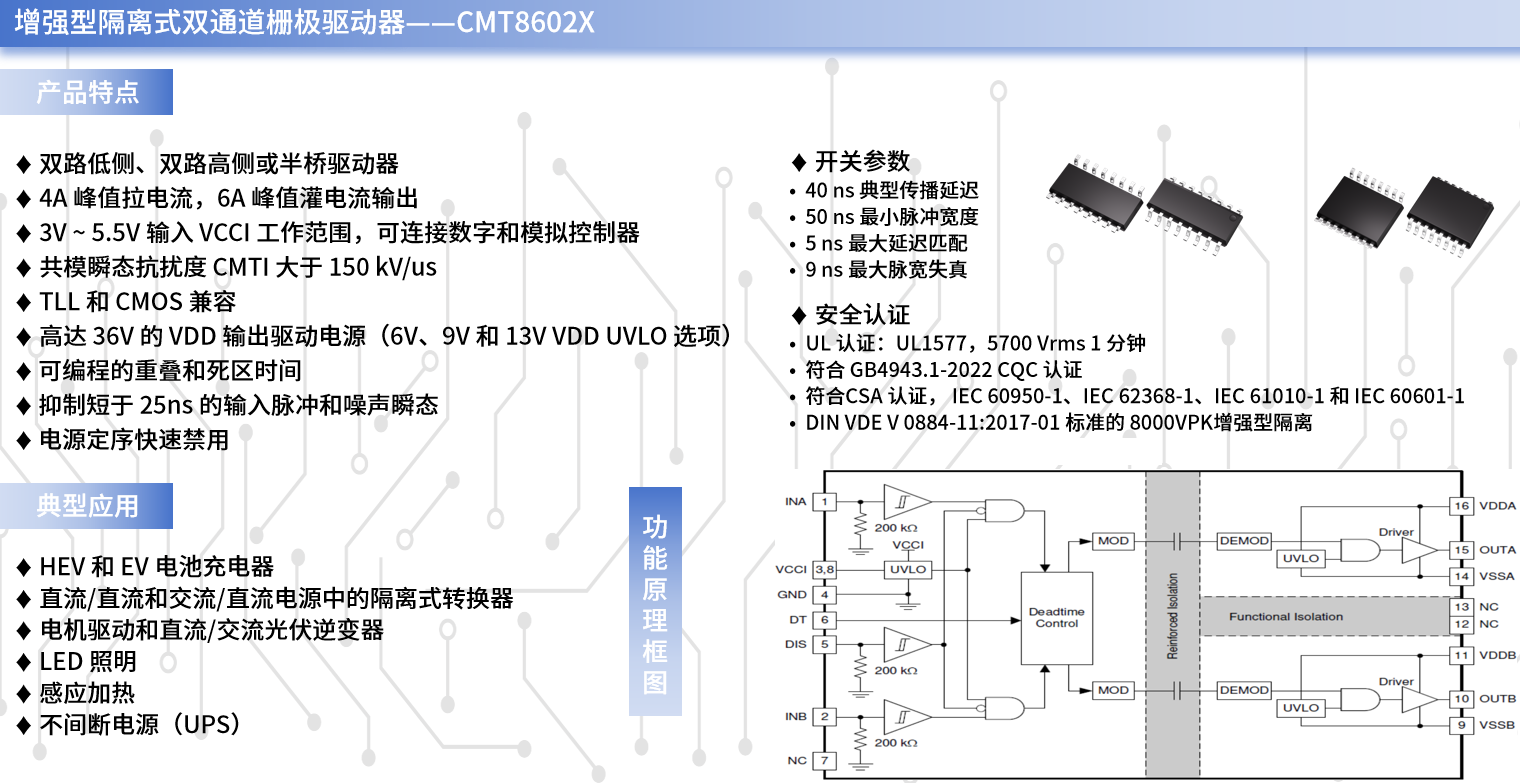

CMT8602X是一系列增強型的隔離式雙通道柵極驅動器，其4A的峰值拉電流和6A的峰值灌電流不僅可驅動高達5MHz的功率晶體管，還具有一流的傳播延遲和脈寬失真度；CMT8602X的輸入側通過一個5700V rms增強型隔離層與兩個輸出驅動器隔離，共模瞬態抗擾度（CMTI）的最小值為150 kV/μs。兩個二次側驅動器之間采用內部功能隔離，可支持高達1500VDC的工作電壓。

在儲能系統中，CMT8602X隔離驅動芯片主要用于MCU與功率器件（MPPT、雙向DC-DC、逆變器）之間，可實現低壓控制側與高壓功率側的電氣安全隔離，規避噪聲干擾，并有效放大控制信號以提供足夠驅動電流，適配寬禁帶半導體的高頻開關需求，集成失效防護機制實時保護功率器件從而保障系統高效、可靠運行。

此外，CMT130X系列隔離放大器主要用于MCU與高壓母線之間，實時監測光伏陣列、儲能電池組的電壓、電流及溫度等狀態信息，從而實現系統能量的高效管理，延長設備使用壽命并提升運行效率。
