在高速接口設計中，時序收斂往往是工程師面臨的最大“噩夢”。當數據傳輸速率突破 800Mbps 時，微小的 PCB 走線差異都足以讓系統崩潰。本文將深度剖析 Xilinx 7 系列（IDELAYE2）與 UltraScale 系列（IDELAYE3）的底層原理，帶你徹底攻克輸入延遲校準難題。

一、核心基礎概念：為什么我們需要 IDELAY？

在高速系統中，信號在 PCB 上的傳播速度約為 6英寸/ns。這意味著 100mil 的走線誤差約等于 16ps 的時間偏差。在 DDR3-1600 中，一個數據窗口僅有 625ps。如果 PCB 繞線無法做到絕對等長，數據眼圖就會閉合。

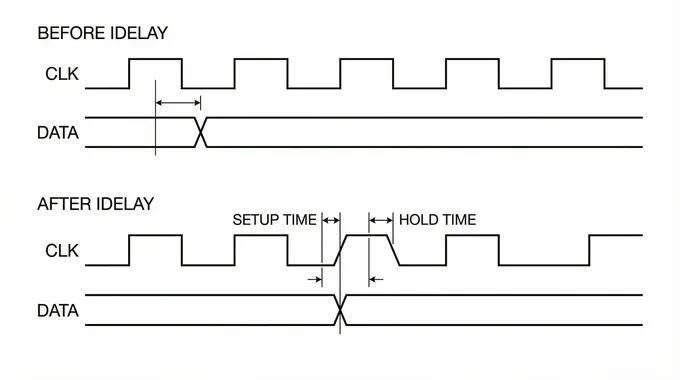

IDELAY 的作用，就是位于 FPGA IO Pad（焊盤）與內部邏輯之間，通過精確控制延時鏈（Delay Line），在亞納秒級別“微調”輸入信號的到達時間。設計時需牢記以下三大鐵律：

物理位置鎖定： IDELAY 位于 IOB 內部，緊鄰物理引腳。一旦信號進入內部布線，無法再使用。

伴侶關系： 在 DDR 等應用中，必須與 ISERDES 級聯使用。

心臟依賴： 必須由 IDELAYCTRL 提供高精度參考時鐘，否則無法保證延時準確性。

二、IDELAYE2 詳解（7 系列 FPGA）

對于 Artix-7, Kintex-7, Virtex-7，IDELAYE2 是主力軍。它采用“抽頭（Tap）”式結構，共有 32 個 Tap，每個 Tap 平均延時約 78ps（受參考時鐘影響），總延時范圍 0 ~ 2.5ns。

標準動態可調模式（VARIABLE）例化代碼：

IDELAYE2 #(
  .CINVCTRL_SEL     ("FALSE"),
  .DELAY_SRC       ("IDATAIN"),  // 關鍵：信號源來自IOB引腳
  .HIGH_PERFORMANCE_MODE ("TRUE"),    // 開啟高性能模式減少抖動
  .IDELAY_TYPE      ("VARIABLE"),  // 動態可調模式
  .IDELAY_VALUE     (0),
  .REFCLK_FREQUENCY   (200.0),    // 參考時鐘需與IDELAYCTRL一致
  .SIGNAL_PATTERN    ("DATA")
)
idelay_inst (
  .CNTVALUEOUT (cntvalueout), // 輸出當前延遲值（調試神器）
  .DATAOUT   (dataout),   // 輸出至ISERDES
  .C      (clk),
  .CE     (ce),      // 1=使能調整
  .IDATAIN   (datain),    // 來自物理Pad的輸入
  .INC     (inc),     // 1=增加延遲，0=減少
  .LD     (1'b0),
  .REGRST   (rst)
);

三、IDELAYE3 詳解（UltraScale/UltraScale+ 系列）

在 UltraScale 架構中，E3 帶來了質的飛躍：

精度革命： 原生精度提升至 4~10ps，適應 DDR4-2400+。

Native Time Mode： 支持 DELAY_FORMAT = "TIME"，可直接設定 500ps，無需手動計算 Tap。

VT 自動校準 (EN_VTC)： FPGA 后臺自動補償電壓溫度漂移，保證延時絕對穩定。

UltraScale IDELAYE3 例化代碼：

IDELAYE3 #(
  .DELAY_FORMAT   ("TIME"),   // 【亮點】單位直接使用ps
  .DELAY_TYPE    ("VARIABLE"),
  .DELAY_VALUE    (100),     // 初始延遲 100ps
  .REFCLK_FREQUENCY (300.0),    // 推薦參考時鐘300MHz
  .UPDATE_MODE    ("ASYNC")
)
idelay_inst (
  .CNTVALUEOUT (cntvalueout),
  .DATAOUT   (dataout),
  .CE      (ce),
  .CLK     (clk),
  .DATAIN    (datain),
  .EN_VTC    (en_vtc),    // 【核心】使能自動補償
  .INC     (inc),
  .RST     (rst)      // 注意：E3是RST，E2是REGRST
);

四、IDELAYE2 vs IDELAYE3 全面對比

五、工程實戰應用案例

案例 1：DDR3 接口物理層（IDELAYE2 + ISERDES）

核心邏輯是“盲調”。FPGA 通過狀態機掃描 0~31 個 Tap，找到數據最穩定的點。注意由于 PCB 走線差異，每一位數據（DQ）必須獨立例化 IDELAY。

genvar i;
generate
for(i = 0; i < 8; i = i + 1) begin : gen_delay
? ? IDELAYE2 #(
? ? ? ? .IDELAY_TYPE ("VARIABLE"),
? ? ? ? // ... (其他參數) ...
? ? ) idelay_dq (
? ? ? ? .IDATAIN (dq_in[i]), ? // 每一位獨立輸入
? ? ? ? .DATAOUT (dq_delayed[i]),
? ? ? ? .INC ? ? (delay_inc), ?
? ? ? ? .CE ? ? ?(delay_ce),
? ? ? ? // ...
? ? );

? ? ISERDESE2 #( .DATA_RATE("DDR"), .DATA_WIDTH(8) ) iserdes_dq (
? ? ? ? .D (dq_delayed[i]), ? ?// 接收經過延時校準的數據
? ? ? ? // ...
? ? );
end
endgenerate

案例 2：MIPI D-PHY 接口（IDELAYE3）

利用 E3 的高精度和 VAR_LOAD 模式實現快速對齊。

IDELAYE3 #(
  .DELAY_FORMAT   ("TIME"),
  .DELAY_TYPE    ("VAR_LOAD"), // 允許直接加載數值
  .DELAY_VALUE    (50),     // 初始補個 50ps 的 PCB 差異
  .REFCLK_FREQUENCY (300.0),
  .UPDATE_MODE    ("ASYNC")
) idelay_mipi (
  .DATAOUT   (data_delayed),
  .EN_VTC   (1'b1), // 保持高電平，讓FPGA自動抵抗溫漂
  .LOAD    (load_delay),
  .CNTVALUEIN (optimal_delay_val) // 直接加載算法值
);

六、使用必備注意事項

1. IDELAYCTRL 是必須的！一個 I/O Bank 內的所有 IDELAY 共享該 Bank 對應的 IDELAYCTRL。系統上電后，必須先復位 IDELAYCTRL，等待其 RDY 信號拉高。

2. 時鐘驅動有潔癖：IDELAY 的參考時鐘嚴禁使用普通邏輯時鐘，必須使用 BUFG/BUFIO 產生的穩定時鐘。

3. 多通道獨立性：不要試圖用一個 IDELAY 控制一組總線。8 位數據線必須例化 8 個 IDELAY。

總結：IDELAY 原語是 FPGA 通往高速世界的“門票”。7 系列 (E2) 穩健經典，適合 DDR3；UltraScale (E3) 引入皮秒級 Time 模式和自動溫補，是 DDR4 和 MIPI 的不二之選。
