一、項目背景與行業痛點

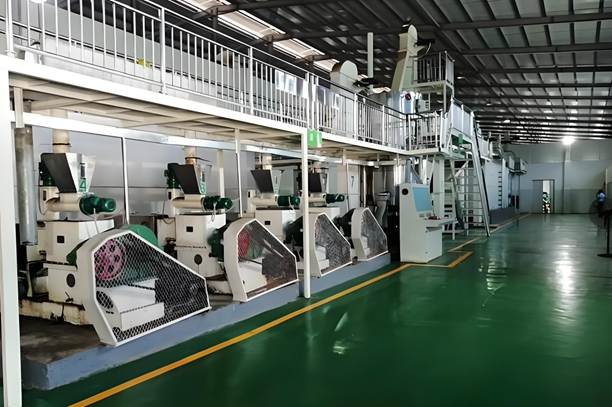

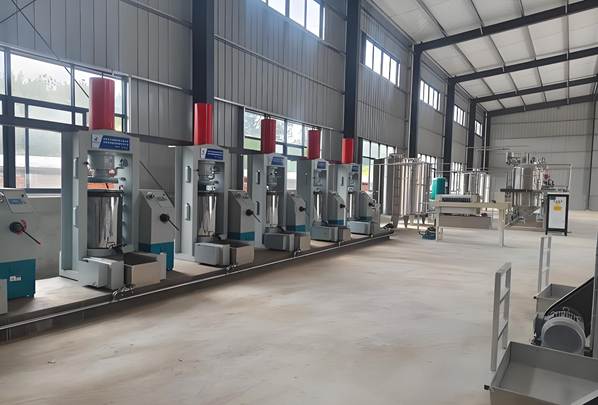

某大型糧油加工廠的原料輸送與成品灌裝車間，其核心的輸送泵、卸料閥、灌裝閥控制系統采用西門子 S7-200 PLC（型號：CPUSR40）實現自動化控制，負責大豆、菜籽等原料的輸送及食用油、成品糧的灌裝工序。原系統采用 PPI協議連接簡易串口觸摸屏進行本地監控，上位機通過串口服務器與 PLC進行數據交互，在糧油加工的連續生產過程中，暴露出諸多行業特有的問題。

二、系統架構設計與設備選型

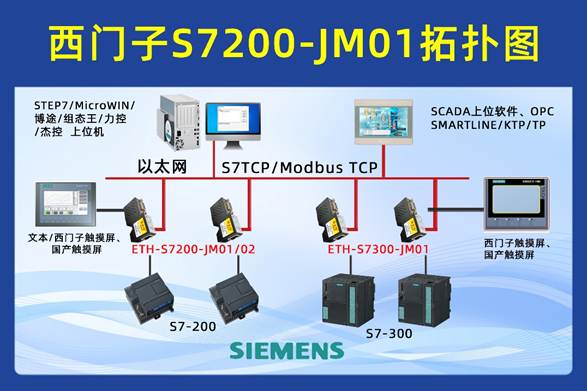

整體架構

改造后的糧油加工廠輸送泵閥監控系統采用三層工業架構，實現設備層、控制層、監控層的協同工作，適配糧油加工的連續生產需求：

設備層：包含 5臺不銹鋼輸送泵、4個灌裝電動閥、4個液位傳感器、2個流量傳感器。

控制層：西門子 S7-200 CPUSR40 PLC、捷米特 ETH-S7200-JM02 PPI轉以太網模塊、顯控 SK-070HE國產工業級觸摸屏。

三、系統實施過程

硬件連接

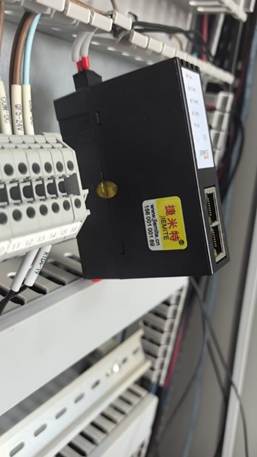

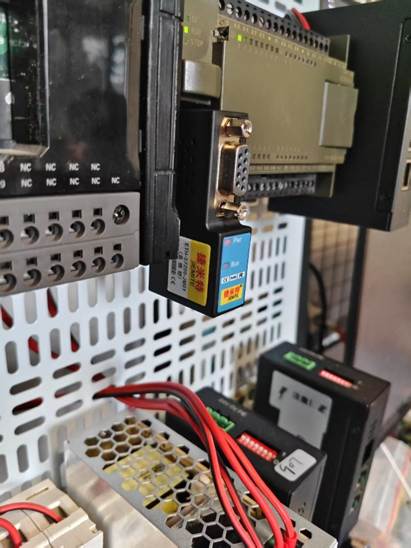

將捷米特 ETH-S7200-JM02模塊的 RS485接口通過屏蔽雙絞線連接至 S7-200 PLC的 Port0通訊口，模塊終端電阻撥至 “ON”，有效抑制車間粉塵、振動帶來的信號干擾。

模塊的 RJ45以太網接口通過超五類屏蔽網線連接至車間工業級交換機，交換機做防塵防護處理，保障以太網通訊鏈路的穩定性。

顯控國產觸摸屏與上位機分別通過屏蔽網線接入車間工業交換機，與 PLC、PPI轉以太網模塊形成本地工業局域網，實現數據互通。

壓力、液位、流量傳感器的 4-20mA模擬量信號接入 PLC的 EM AE04模擬量輸入模塊，完成糧油加工關鍵生產數據的采集。

PLC的數字量輸出點通過繼電器、電磁閥連接至輸送泵、卸料閥、灌裝閥的控制端，實現對泵閥設備的自動化控制，同時接入車間聲光報警器，實現現場報警。

網絡配置

捷米特 ETH-S7200-JM02 PPI以太網模塊配置

通過筆記本電腦連接模塊局域網，在瀏覽器中訪問模塊默認 Web配置界面（IP：192.168.1.200），進入?yún)?shù)配置頁面。

設置模塊靜態 IP地址：192.168.3.100，子網掩碼：255.255.255.0，網關：192.168.3.1，與工廠工業內網網段匹配。

在協議配置中選擇 “PPI主站”模式，設置 PLC站號為 4（與 PLC實際站號一致），通訊波特率設為 115200bps，提升數據傳輸速率。

啟用 “多主站通訊”功能，允許國產觸摸屏和上位機同時連接模塊，實現對 PLC的并行數據訪問，滿足本地與遠程的雙重監控需求。

五、系統調試與測試

通訊測試

通過捷米特模塊的診斷工具檢測模塊與 PLC的通訊狀態，顯示 “通訊正常”，在車間滿負荷生產狀態下，連續測試 24小時，無通訊中斷、數據丟包現象。

分別在國產觸摸屏和上位機端讀取 PLC的生產數據，驗證兩端數據的一致性，誤差控制在 0.3%以內，滿足生產監控的精度需求。

測試多主站并行訪問功能，同時在觸摸屏現場操作和上位機遠程操作泵閥，設備響應及時，無操作沖突、數據延遲現象，通訊鏈路穩定性良好。

六、實施效果與收益分析

系統性能提升

通訊穩定性實現質的飛躍，摒棄串口服務器后，結合工業級屏蔽布線，系統在車間粉塵、振動的惡劣環境下，數據丟包率降至 0，通訊中斷現象徹底消除，保障了糧油加工的連續生產。

系統響應速度大幅提升，操作指令與數據反饋的延遲由原來的 500ms縮短至 70ms以內，滿足了成品灌裝等工序的實時控制需求。

實現 7×24小時不間斷生產數據采集與存儲，歷史數據可追溯 3年以上，為糧油加工廠的生產工藝優化、生產計劃制定提供了完整的數據分析依據。

國產工業級觸摸屏的應用，完美適配車間的生產環境，本地監控的可靠性大幅提升，現場操作與故障排查的效率顯著提高。

八、總結與展望

本案例成功將捷米特 ETH-S7200-JM02 PPI轉以太網模塊應用于糧油加工廠的輸送泵閥監控系統改造，通過將西門子 S7-200 PLC的 PPI串口通訊轉換為以太網通訊，結合國產顯控工業級觸摸屏，搭建了一套適配糧油加工惡劣生產環境的穩定、高效的智能監控系統，徹底解決了傳統串口通訊的諸多行業痛點。
