前言

玩鐵路模型機車改造，被商用 DCC 解碼器勸退？價格偏高性價比低，板卡尺寸大難嵌入機車，電機控制精度差、速度不穩，拓展性不足滿足不了個性化 DIY 需求？想找開源方案，卻苦于功能不完善、無標準化適配？

今天給大家?guī)硪豢顚殍F路模型打造的RP2040-Decoder 開源 DCC 解碼器!基于樹莓派 RP2040 雙核主控開發，是商用解碼器的高性價比替代方案，25×20mm 超緊湊版型，集成高精度 DCC 解碼與電機控制，兼容主流行業標準，還支持豐富 I/O 拓展，軟硬件全開源，鐵路模型愛好者、DIY 創客的機車控制神器!

亮點 & 功能

低成本高性價比：搭載樹莓派 RP2040 雙 ARM Cortex-M0 + 核心，性能足夠支撐 DCC 解碼與電機控制全流程，相比商用 DCC 解碼器成本大幅降低，還能享受開源生態的靈活定制性，兼顧性價比與實用性。

超緊湊版型：采用極致緊湊的板卡設計，尺寸僅 25×20mm，體積小巧易嵌入各類鐵路模型機車的狹小空間，無需額外改造機車內部結構，安裝適配性拉滿。

標準化適配無壓力：完美兼容 NMRA(S-9.1、S-9.2.x)、RCN(210、212、216)DCC 核心標準，遵循鐵路模型行業通用規范。

高精度電機控制：支持 128 級電機速度步級，搭配離散時間 PID 算法 + 反電動勢反饋的閉環控制，還有增益調度與前饋啟動控制器，輕松克服靜摩擦;可配置加 / 減速斜坡、速度閾值，實現變負載下的速度穩定，讓模型機車啟停、調速更順滑。

核心參數

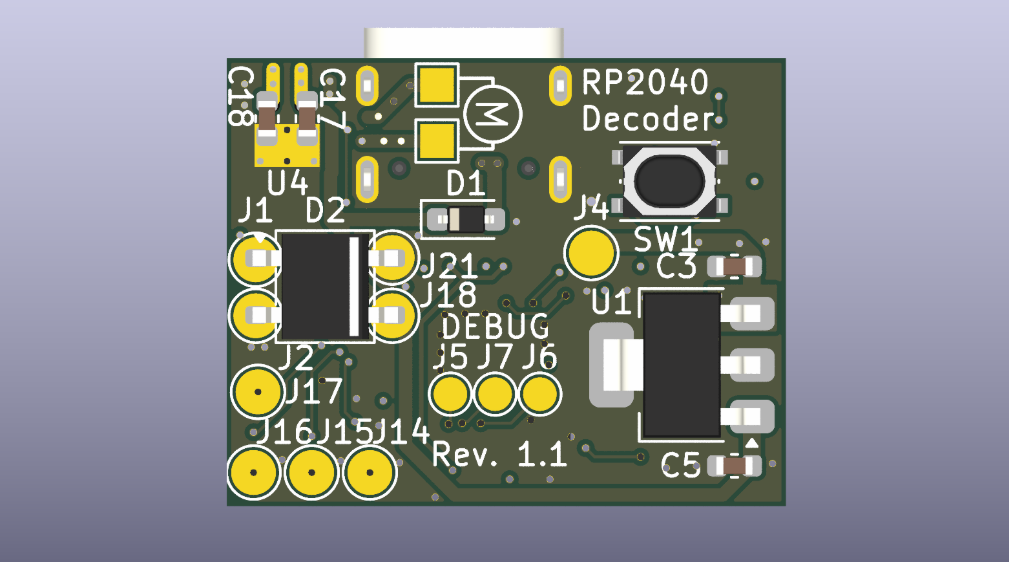

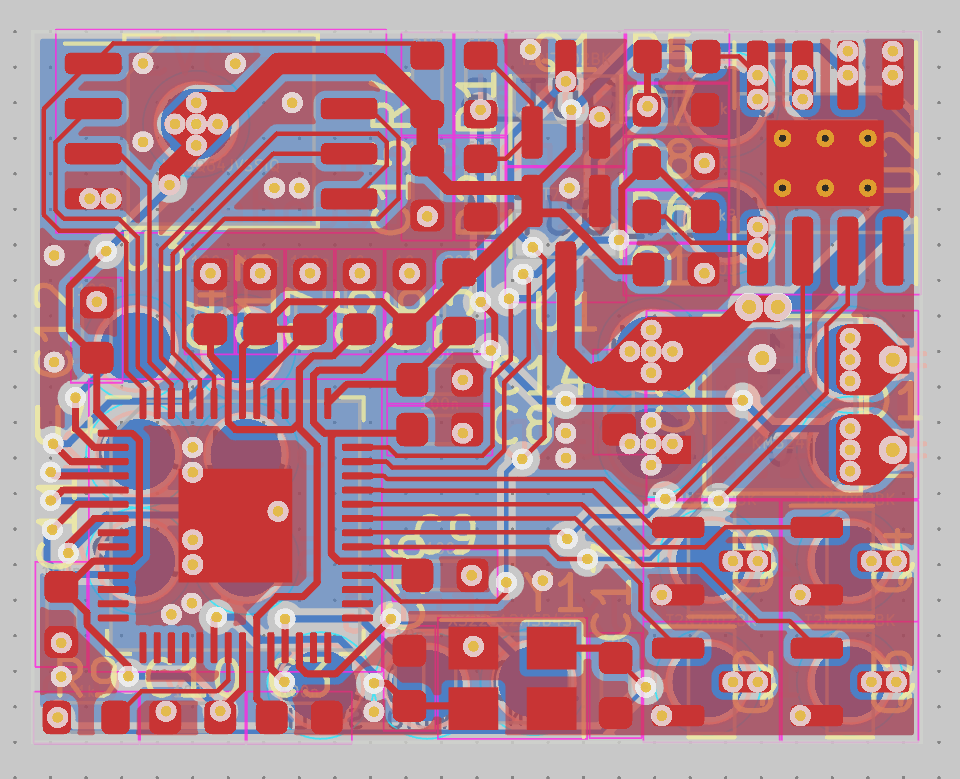

PCB&原理圖

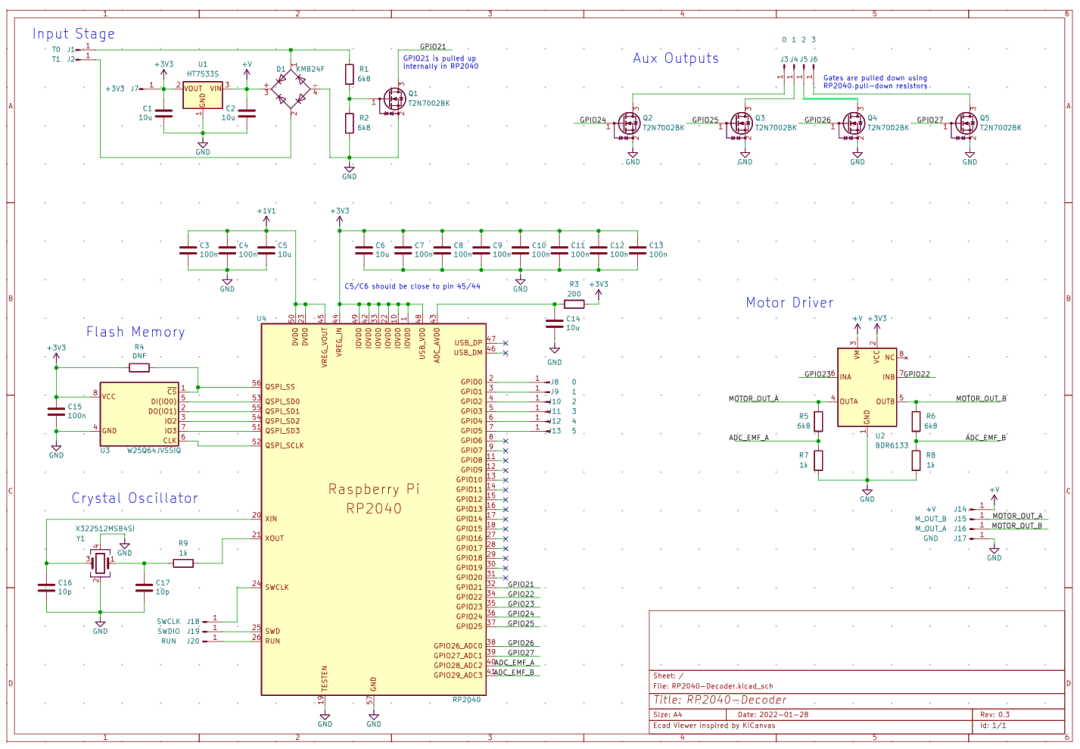

部分原理圖(閱讀原文可獲取完整文件)

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

開源地址：https://p.eda.cn/d-1347022598751387648

結語

這款 RP2040-Decoder 開源 DCC 解碼器，低成本替代商用方案、超緊湊版型易安裝、高精度電機控制更順滑，還兼顧了標準化適配與個性化拓展。
