航空燃?xì)鉁u輪發動機作為當代飛行器的核心動力裝置，其技術發展水平直接表征著一個國家的工業基礎與科技實力。隨著航空工業對推重比、燃油經濟性以及服役壽命等關鍵性能指標的追求日益極致，渦輪前溫度不斷提升、轉子轉速持續增加、部件負荷愈發嚴苛，這使得發動機核心機構長期處于極端復雜的多物理場耦合環境之中。渦噴發動機整體結構高度緊湊，渦輪葉片與機匣之間的間隙極其狹小，氣流通道內的溫度可達數百度乃至上千攝氏度，同時伴隨著寬頻強振動與高速離心載荷的復合作用。在上述惡劣工況下，渦輪轉子葉片作為能量轉換的關鍵部件，承受著極高的氣動負荷、熱負荷與機械應力的疊加效應，極易產生疲勞損傷甚至突發性斷裂故障，直接威脅飛行安全。因此，針對發動機運行過程中的溫度分布、應變場變化等關鍵狀態參數開展實時精準監測，對于評價結構健康狀態、保障航空器安全可靠運行具有不可替代的重要意義。

第一章 航空發動機結構健康監測重要性

長期以來，航空發動機結構健康監測領域主要依賴傳統電學類傳感器，如電阻應變片、熱電偶及壓電式傳感器等。此類傳感器經過數十年發展，技術成熟度較高，在特定條件下能夠?qū)崿F(xiàn)有效測量。然而，隨著發動機性能的持續提升，其工作環境對傳感系統提出了更為嚴苛的要求，傳統電學傳感器的局限性逐漸顯現：首先，電阻應變片存在零點漂移現象，長期穩定性難以保證，且在高溫環境下壽命急劇縮短；其次，電學傳感器本質易受電磁干擾，而發動機艙內充斥著點火系統、發電機及射頻通信設備產生的復雜電磁場，測量信號的保真度難以保障；再者，傳統傳感器體積較大、質量較重，布設于高速旋轉的渦輪葉片表面會引入不可忽略的附加質量，破壞轉子系統的動平衡狀態，進而加劇振動響應，影響部件疲勞壽命；此外，電學傳感器通常只能實現單點測量，難以滿足分布式監測的需求。上述技術瓶頸促使研究人員不斷探索新型傳感原理與技術路徑。

光纖布拉格光柵作為一種新型光學無源傳感元件，自問世以來便在傳感領域展現出獨特的技術優勢。其基本原理基于光纖芯層內的周期性折射率調制結構對入射寬帶光的反射特性，通過監測反射中心波長的漂移量實現對外界物理參量的感知。相較于傳統電學傳感器，光纖光柵傳感器具有質量輕、體積小、本質防爆、抗電磁干擾、耐腐蝕、可在一根光纖上實現多點分布式測量等諸多突出優點。尤為重要的是，光信號在光纖內傳輸，傳感單元無需供電，這一特性使其在易燃易爆的航空燃油環境中具有天然的安全優勢。光纖光柵不僅能夠感知應變與溫度，通過適當?shù)膿Q能結構設計，還可間接實現壓力、振動、加速度等多種參數的測量，具備極強的功能擴展性。

近幾十年來，國內外學者圍繞光纖光柵傳感技術在航空發動機領域的應用開展了大量卓有成效的研究工作。萬小軍等提出采用預應變方法實現光纖光柵溫度和應變的同時測量，為解決交叉敏感問題提供了有效思路。蔣熙馨針對某型航空發動機二級葉片開展動應變測量研究，采用光纖光柵傳感器成功獲取了旋轉狀態下的葉片應變響應。劉繄等通過預置墊片方式為光纖提供精準冗余量控制，驗證了所粘貼光纖光柵在750℃高溫環境下的應變傳遞特性，為高溫測量奠定了基礎。在國際層面，歐盟資助的MORPHO項目于2021年至2025年間開展了一系列航空發動機結構健康監測研究，將光纖布拉格光柵傳感器與壓電傳感器嵌入發動機復合材料風扇葉片中，實現了制造過程和運行狀態下的應變、應力及損傷實時監測，并引入深度學習架構預測剛度退化和剩余使用壽命。英國克蘭菲爾德大學團隊在羅爾斯羅伊斯航空燃油泵上布設了24個波分復用光纖光柵傳感器，實現了0至2.5kHz頻率范圍內的應變與振動測量，驗證了表面粘貼式光纖光柵表征內部子部件振動特征的可行性。

盡管光纖光柵傳感技術在航空監測領域展現出廣闊前景，但必須正視其固有的技術挑戰。光纖光柵對溫度和應變具有交叉敏感特性，即外界溫度和應變變化同時引起布拉格波長漂移，難以直接區分兩者的貢獻。針對這一問題，現有解決方案包括雙波長法、雙參量法、參考光柵法以及特殊封裝技術等。然而，航空發動機渦輪轉子空間極其狹小、工作狀態高速旋轉，上述方法或因所需設備復雜、或因空間限制而難以適用。因此，探索適用于旋轉部件且工程可實現的新型信號解耦方法，成為推動光纖光柵傳感技術實用化的關鍵突破口。

第二章 航空級光纖光柵傳感器技術原理

2.1 光纖布拉格光柵的傳感機理

光纖布拉格光柵的本質是通過紫外激光或飛秒激光曝光技術在光纖纖芯內形成的周期性折射率調制結構，其作用相當于一個窄帶反射濾波器。當寬帶光源入射至光纖光柵區域時，滿足布拉格相位匹配條件的特定波長光將被反射回入射端，其余波長的光則繼續向前傳輸。反射中心波長λB由纖芯有效折射率neff與光柵周期Λ共同決定，其數學表達式為λB=2neffΛ。這一關系揭示了光纖光柵傳感的核心原理：任何能夠引起neff或Λ變化的外界物理量，均會導致反射波長發生漂移。

應變對光纖光柵的作用機制主要體現在兩個方面：其一是機械變形直接改變光柵周期Λ，其二是彈光效應引起纖芯有效折射率neff的變化。當光纖光柵受到軸向拉伸或壓縮時，柵區長度發生變化，周期相應改變，同時材料密度變化導致折射率改變，兩者共同引起布拉格波長的漂移。溫度對光纖光柵的影響則源于熱膨脹效應與熱光效應的疊加：熱膨脹改變光柵周期，熱光效應則改變纖芯的有效折射率。在忽略其他干擾因素的理想情況下，波長漂移量與應變和溫度的變化量呈良好的線性關系。

航空發動機渦輪轉子在試車過程中承受的載荷環境極為復雜，光纖光柵傳感器同時受到多種物理場的耦合作用。離心載荷使得葉片產生徑向拉伸應變，氣流載荷在葉片表面形成不均勻的壓力分布并引發彎曲變形，熱載荷則導致材料熱膨脹并引起溫度場重分布。上述因素共同導致光纖光柵反射中心波長的漂移，且各物理量的影響相互交織，難以直接分離。在此情況下，實測的總波長漂移量可近似視為溫度效應與應變效應的線性疊加，這為后續的信號解耦處理提供了理論前提。

2.2 飛秒激光刻寫技術與高溫光柵

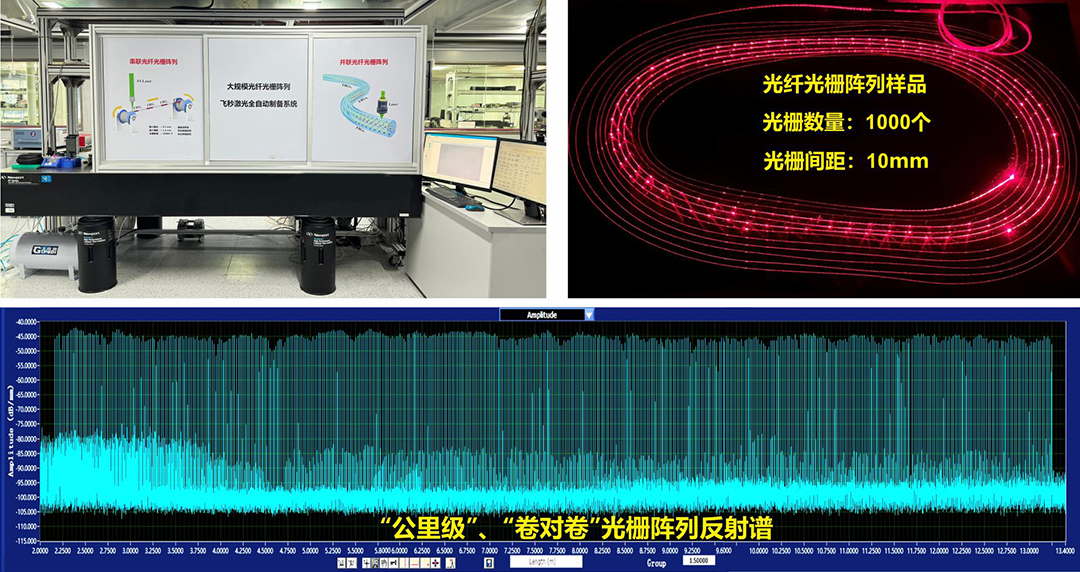

針對航空發動機渦輪轉子的高溫工作環境，常規紫外光刻光纖光柵的熱穩定性難以滿足應用需求。飛秒激光直寫技術的發展為高溫環境下的光纖光柵傳感提供了新的技術路徑。飛秒激光憑借其極高的峰值功率密度和極短的脈沖寬度，能夠通過多光子吸收過程在光纖纖芯內引發非線性效應，實現折射率調制，無需光纖預先的光敏化處理。根據刻寫方式的不同，飛秒激光制備的光纖光柵可分為相位掩模法和逐點直寫法兩大類。其中，逐點直寫法通過精密位移平臺控制光纖移動，使聚焦后的飛秒激光脈沖在纖芯內逐點寫入折射率調制點，形成所需周期的光柵結構。采用這一方法制備的Ⅱ型光柵具有優異的熱穩定性，能夠在800℃以上的高溫環境中長期穩定工作，其反射率峰值可達50%以上，3dB帶寬約為0.4nm，柵區長度可根據需要靈活設計。本研究所采用的飛秒激光逐點刻寫光柵正是基于上述技術制備而成，具備高精度、高穩定性、強反射率等綜合優勢，能夠滿足渦輪轉子極端工況下的測量需求。

2.3 多級離散小波變換與信號解耦理論

小波變換作為一種時頻局部化分析方法，在非平穩信號處理領域具有獨特優勢。相較于傳統傅里葉變換僅能提供信號的全局頻域信息，小波變換能夠同時在時域和頻域表征信號的局部特征，尤其適用于包含多種物理成分耦合的復雜信號分解。多級離散小波變換通過對信號進行逐層分解，實現不同頻率成分的有效分離。其基本過程可概括為：第一層分解將原始信號分為逼近系數與細節系數，分別對應低頻概貌與高頻細節；第二層分解對第一層的逼近系數再次進行分解，依此類推，直至達到預設的分解層數。每一次分解都相當于對信號進行降采樣處理，使得不同尺度下的頻率區間被逐步細化。

將多級離散小波變換應用于光纖光柵復合信號解耦，其物理基礎在于溫度和應變響應在頻域上的分布差異。溫度變化通常是一個相對緩慢的過程，在發動機試車中表現為隨轉速和時間漸變的趨勢項，其頻譜能量集中在低頻區段。而應變響應，尤其是動態應變成分，包含由離心力加載引起的準靜態變化以及由氣流激勵、轉子振動等因素引起的動態波動，其頻帶分布相對較寬，高頻分量更為豐富。通過合理選擇小波基函數和分解層數，可以逼近信號中提取反映溫度變化的低頻趨勢，從細節信號中分離出反映應變響應的中高頻成分，從而實現溫度和應變的有效解耦。

2.4 波分復用技術與傳感網絡構建

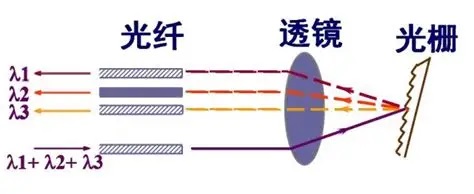

波分復用技術是實現光纖光柵分布式測量的核心手段。其基本原理是在單根光纖上串聯刻寫多個具有不同布拉格中心波長的光柵，利用解調系統對不同波長通道的識別實現空間位置區分。每個光纖光柵對應一個特定的波長窗口，當外界物理量作用于某一測點時，僅引起該位置光柵的波長漂移，而不會干擾其他通道的測量。通過這種方式，一根光纖上可布設數個至數十個傳感點，形成準分布式傳感網絡，極大提升了測量效率并簡化了引線布局。對于航空發動機渦輪轉子這一狹小空間內的測量對象而言，波分復用技術不僅減少了光纖引出數量，降低了對流場的干擾，也減輕了附加質量對轉子動平衡的影響。

本研究基于飛秒激光直寫技術，在一根光纖上刻蝕了7個不同中心波長的光纖光柵，反射波長依次為1515nm至1581nm間隔分布。各光柵之間的空間間距依據有限元動力學仿真結果優化設計，布設間距分別為3.07mm至27.71mm不等，確保傳感點能夠覆蓋應力集中區域。光纖光柵串的布置位置S1至S7對應葉片及輪盤上的關鍵測點，相鄰傳感器間距L1至L6根據仿真所得應變梯度分布進行差異化設計，實現了傳感資源的高效配置。

第三章 發動機溫度-應變復合信號測量實驗

3.1 光纖光柵測試系統搭建

為實現渦輪轉子葉片在高速旋轉狀態下的溫度和應變同步測量，某研究機構構建了一套完整的光纖光柵測試系統。系統主要由光纖光柵傳感器串、高速光纖滑環、光纖光柵解調儀以及渦噴發動機試驗件四大部分組成。解調儀具備90nm帶寬和1kHz采樣頻率，能夠?qū)崟r采集各光柵的反射光譜并提取中心波長信息。高速光纖滑環作為旋轉部件與靜止設備之間的光信號傳輸紐帶，其性能直接影響測量數據的連續性與可靠性。本實驗選取單通道高速光纖滑環，安裝于發動機進氣匣端，滑環撥叉嵌入發動機本體軸心凹槽內，確?；h(huán)與轉子同步旋轉，實現光信號的低損耗、穩定傳輸。

傳感器的布設工藝是決定測量成敗的關鍵環節。根據ANSYS有限元仿真分析結果，渦輪轉子葉片在最大工作狀態下的應力集中區域主要分布于葉背側中部、葉背右下葉根處、葉背左上角以及葉背左下葉根處。在上述應力集中區設計光纖光柵傳感器串的測試點位，確保關鍵部位的應變響應能夠被有效捕獲。考慮到試車過程中的高溫環境，選用經過測試驗證的高溫膠將裸露于渦輪盤表面的光纖部分粘貼于試件表面。粘貼完成后，對發動機轉子系統進行嚴格的動平衡實驗，以消除因粘貼傳感器引入的不平衡量，避免過大的振動響應影響結構疲勞壽命。

3.2 光纖光柵復合信號分離軟件設計與實現

基于MATLAB平臺開發了光纖光柵復合信號分離軟件，該軟件以多級離散小波變換為核心算法，集成了數據讀取、預處理、去噪、信號分解、參數提取及可視化等功能模塊。軟件界面設計包含波長變化提取、溫度靈敏度分析、應變靈敏度分析、細節與逼近信號分解、細節信號快速傅里葉變換分析、溫度信號分析以及應變信號分析七個主要分析模塊，形成了從原始光譜數據到物理參量輸出的完整處理鏈路。

在信號預處理階段，由于發動機試車環境中存在多種噪聲源，包括光源強度波動、光纖連接器微彎損耗、滑環旋轉擾動以及機械振動耦合等，采集到的光譜信號不可避免地疊加了噪聲成分。這些噪聲的存在會干擾中心波長的精確提取，進而影響溫度和應變的解算精度。為此，本研究提出基于無偏風險估計閾值的小波域信號去噪方法。無偏風險估計閾值基于Stein無偏風險估計理論，旨在最小化估計信號與真實信號之間的期望損失，適用于小波系數服從高斯分布的情況。該方法能夠在有效去除噪聲的同時，較好地保留信號中的重要特征，具有較強的自適應能力。

為定量評價去噪效果，采用均方根誤差和信噪比作為評價指標。選取sym4、sym6、sym8、db7、db8、db10六種小波基函數對實測光纖光柵中心波長數據進行去噪處理，對比分析不同小波基和分解層數下的處理效果。結果表明，去噪效果與小波基函數及分解層數密切相關：均方根誤差隨分解層次增加而減小，在分解至第8層后趨于穩定；信噪比則隨分解層數增加而增大，同樣在第8層后趨于平穩。針對FBG1采集數據，在分解層數為10時，6階消失矩的sym6小波基函數表現出最優性能，其均方根誤差最小、信噪比最大，因此選定sym6作為后續處理的主用小波基函數。

3.3 實驗數據處理與復合信號解耦分析

采用sym6小波基函數和無偏風險估計閾值方法對FBG1數據進行去噪處理后，對去噪信號進行6層多級離散小波變換。由小波變換原理可知，每一層分解將信號分離為逼近信號與細節信號，逼近信號表征信號的基本變化趨勢，細節信號則反映信號的快速波動成分。隨著分解層數的增加，頻域區間被逐步細化，低頻部分進一步分解為更低頻率的逼近成分，高頻部分則細化為多個尺度的細節成分。

對高頻細節信號進行傅里葉變換獲取頻譜圖，與ANSYS有限元分析獲得的固有頻率進行對比，發現d1、d2、d3三層細節信號的頻譜已涵蓋所有主要模態的固有頻率。據此判定，從第4層及以上的細節信號之和可視為動應變響應。本實驗標定的應變靈敏度系數為1.209pm/με，據此計算獲得應變變化范圍為-497.74με至359.56με。將第6層分解后的逼近信號視為溫度響應，初始波長為1514.0628nm，溫度靈敏度系數為25pm/℃，計算得到溫度變化最高達347.37℃。值得注意的是，在25秒左右發動機仍處于升速階段，此時溫度出現劇烈突變，分析認為這一現象源于快速升速導致的冷卻氣流動態失衡。

對FBG2至FBG7采用類似方法進行處理，為提高解耦精度，在處理過程中根據各通道信號特征對小波基函數進行了適當調整。實驗結果表明，渦輪轉子上布設的7個光纖光柵傳感器所測溫度和應變存在明顯差異：傳感器粘貼位置越靠近葉片頂端，所感受溫度越高，F(xiàn)BG1至FBG4依次靠近葉頂，溫度變化逐漸增大；FBG5位于背風面前緣，即葉片的迎風面與背風面交界處，該區域在工作過程中承受較大熱負荷和氣流力，因此溫度變化最高且應變變化最為顯著；FBG7處于渦輪盤中，外部罩有渦輪外殼，不與熱氣流直接接觸，因此溫度和應變變化均相對較小。

將實測各點應變數據與有限元仿真結果進行對比，兩者具有較好的一致性：應力主要集中于葉片根部、葉片前緣和葉片尖端，其中背風面前緣是應變變化最為顯著的區域，主要由氣流沖擊、熱負荷集中、幾何形狀突變以及動靜載荷耦合作用等因素共同導致。通過解耦方法獲得的FBG1至FBG7溫度變化整體趨勢一致，均隨發動機轉速提升而增大，但葉片根部與葉身之間存在明顯的溫度梯度。整個葉片應變變化梯度明顯，F(xiàn)BG6處應變變化最大。溫度和應力變化趨勢與仿真結果吻合，驗證了所提出解耦方法的有效性。值得關注的是，在離心力與熱負荷的復雜交互作用下，部分區域出現了負應變現象，分析認為這與溫度梯度導致的局部熱應力分布有關。

第四章在航空發動機監測中的關鍵作用

光纖光柵傳感技術在航空發動機渦輪轉子監測中的應用，不僅是傳感方式的簡單更替，更代表著狀態監測理念的深刻變革。其在航空發動機領域所發揮的關鍵作用可從多個維度加以認識。

在極端環境適應性方面，光纖光柵傳感器展現出傳統電學傳感器難以企及的優勢。航空發動機渦輪部件的工作溫度常達數百度，未來先進發動機的渦輪前溫度更將突破1800℃，傳統應變片在此環境下難以長期存活。飛秒激光刻寫的光纖光柵憑借其本征耐高溫特性，結合適當?shù)臒崽幚砉に?，能夠在?shù)百度的高溫環境中保持穩定的傳感性能。同時，光纖材料為二氧化硅，具有優異的化學惰性，可耐受燃油燃燒產物的腐蝕，這對于長期服役的發動機健康監測系統而言至關重要。

在結構相容性方面，光纖光柵的微小尺寸和輕質特性使其與被測結構具有良好的相容性。渦輪轉子葉片屬于高速旋轉部件，對附加質量極為敏感。傳統應變片連同引線、固定膠層在內，其質量可能達到數克量級，粘貼于葉片表面會顯著改變局部質量分布，影響轉子的動平衡狀態。而光纖光柵傳感器連同涂覆層在內直徑僅為百余微米，柵區長度數毫米，質量可忽略不計，對葉片原有動力學特性的影響可控制在極小范圍內。這使得在葉片表面布設多個測點構成傳感網格成為可能，為精細化測量應力分布創造了條件。

在多參數同步測量方面，光纖光柵傳感器突破了傳統傳感器功能單一的限制。通過在一根光纖上串聯多個光柵，可實現溫度、應變、振動等多種物理量的準分布式測量。特別是在溫度-應變交叉敏感問題得到有效解耦之后，光纖光柵能夠同時提供熱載荷和機械載荷的信息，為分析多場耦合效應提供數據支撐。對于渦輪轉子葉片而言，溫度分布與應力分布的內在關聯是理解葉片失效機理的關鍵，光纖光柵的多參數測量能力為這一研究提供了有效工具。

在結構健康監測與壽命預測方面，光纖光柵傳感器為預測性維護策略的實施奠定了技術基礎。通過連續監測葉片在完整飛行任務剖面中的應變響應，可累積疲勞損傷數據，結合材料疲勞特性模型，對葉片的剩余壽命進行評估。當監測到應變特征出現異常變化時，系統可及時發出預警，避免突發性故障的發生。歐盟MORPHO項目的研究表明，將光纖光柵傳感器與深度學習架構相結合，能夠根據實測應變和導波數據有效預測部件的剛度退化和剩余使用壽命。這一技術路徑對于提高航空發動機運行安全性、降低全壽命周期維護成本具有重要價值。

在信號傳輸與系統集成方面，光纖光柵傳感器采用光信號傳輸，傳輸鏈路中不含任何電子元器件，這一特性使其在航空燃油等易燃環境中具有本質安全性。光纖本身具有良好的柔韌性，可沿著發動機復雜結構表面敷設，適應緊湊空間內的布線需求。結合高速光纖滑環技術，旋轉部件上的傳感信號可穩定傳輸至靜止端的解調設備，解決了旋轉部件在線監測的信號引出難題。這種光機電一體化的系統集成方案，為航空發動機這類復雜旋轉機械的健康監測提供了可行的技術路徑。

第五章結論與展望

本研究基于光纖光柵傳感技術，構建了一套適用于航空發動機渦輪轉子的溫度-應變復合信號測量系統，通過理論分析、實驗驗證與信號處理方法的有機結合，實現了高速旋轉狀態下關鍵參數的精確測量。研究獲得的主要結論可歸納如下：首先，采用飛秒激光逐點刻寫的Ⅱ型光纖光柵串配合高速光纖滑環的技術方案，能夠有效解決旋轉部件在線監測的信號傳輸問題，實現了0至17000r/min轉速范圍內葉片及輪盤測點的穩定數據采集。其次，提出基于無偏風險估計閾值的小波域信號去噪方法，通過對比多種小波基函數和分解層數的去噪效果，確定了適用于本實驗數據的sym6小波基和8層分解參數，顯著提高了信號質量。再次，將多級離散小波變換引入光纖光柵復合信號解耦，利用溫度響應與應變響應在頻域分布的差異性，實現了溫度與應變信號的有效分離，解決了光纖光柵固有的交叉敏感問題。實驗結果表明，溫度變化從葉底到葉頂逐漸增大，葉片背風面前緣應變變化最為顯著，這一分布規律與有限元仿真結果吻合良好，驗證了所提出方法的有效性。實測獲得的溫度最高達497.77℃，應變最大變化范圍為-451.93×10-6至2341.71×10-6。

在現有研究基礎上，未來可在以下幾個方向繼續深化探索：其一，提升解調系統的動態響應能力，目前1kHz的采樣頻率對于捕捉葉片高階振動模態尚顯不足，后續可采用更高采樣率的解調設備，并結合微波光子解調技術，實現更高頻響的動態應變測量。其二，完善溫度-應變解耦算法，目前采用的多級離散小波變換方法雖然能夠?qū)崿F(xiàn)信號分離，但其分解層數和小波基的選擇仍需人工干預，后續可研究自適應分解方法，如經驗?zāi)B(tài)分解與機器學習算法相結合，提高解耦的自動化水平和精度。其三，拓展多參數同步測量能力，在現有溫度和應變測量的基礎上，探索通過單根光纖光柵實現溫度、應變、振動及壓力等多參數同步測量的技術路徑，滿足航空發動機更為全面的狀態監測需求。其四，推進傳感器耐久性與工程適用性驗證，針對航空發動機長壽命服役需求，開展光纖光柵傳感器在熱循環、振動疲勞及復雜載荷作用下的長期穩定性考核，積累可靠性數據，為工程化應用奠定基礎。其五，探索與數字孿生技術的深度融合，將實測數據接入發動機數字孿生模型，通過數據驅動與物理模型相結合的混合孿生方法，實現渦輪轉子結構狀態的高保真仿真與剩余壽命精準預測。通過上述方向的持續研究，光纖光柵傳感技術有望在航空發動機健康監測領域發揮更為重要的作用，為航空安全保障與智能化運維提供有力支撐。

綜上所述，光纖光柵傳感技術憑借其本征安全性、抗電磁干擾、分布式測量以及與結構的良好相容性，在航空發動機渦輪轉子溫度-應變復合信號測量方面展現出顯著的技術優勢。本研究搭建的實驗系統與提出的信號處理方法，為實現極端工況下旋轉部件的狀態監測提供了有效方案，相關成果可為航空發動機結構健康監測與疲勞壽命預測研究提供參考。
