故障現象

如圖1所示，M6000-1與M6000-2、M6000-3基于vrf one建立BGP鄰居，M6000-2和M6000-3向M6000-1 vrf one通告相同的路由，M6000-1通過RT把vrf one的路由導入到vrf two中，兩個VRF都配置BGP的負載分擔，但是只有vrf one形成了等價路由，vrf two無法形成等價路由。

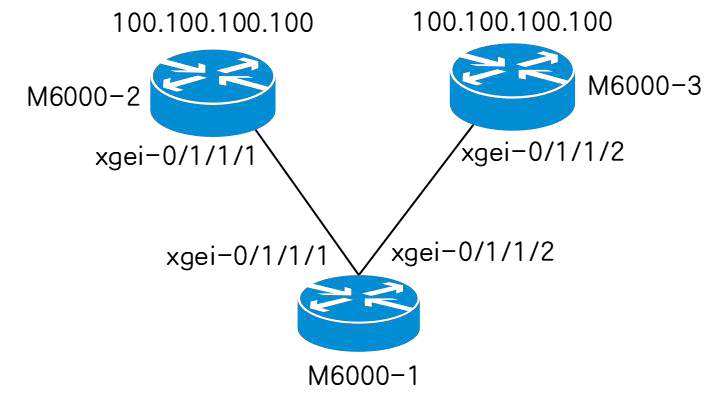

圖1 ZXR10 M6000-S負荷分擔組網示意圖

故障分析

當某個VRF網絡的路由導入到其他VRF 網絡時，如果被導入的路由存在負載分擔，互導后也需要形成負載分擔。在此場景下需要配置import best-path命令來設置導入的路徑數目。

故障處理

1. 檢查BGP配置未發現問題，兩個VRF下都配置了負載分擔。

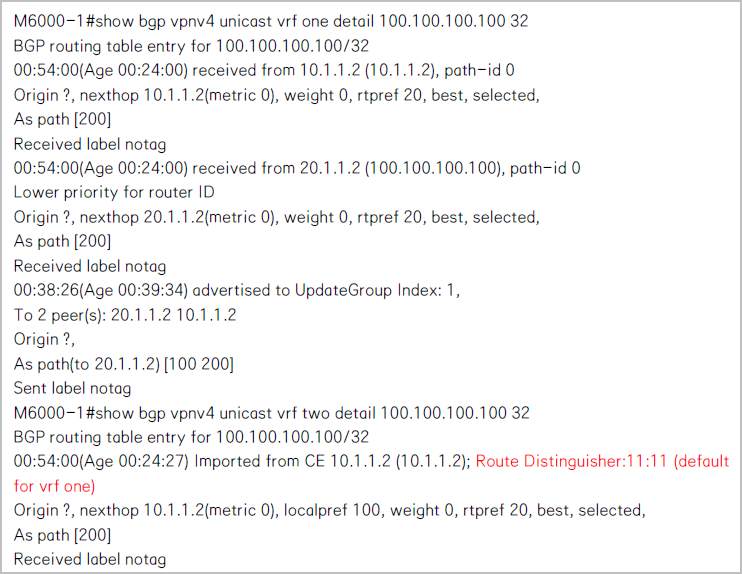

2. 查看路由的詳細信息，發現vrf two的路由確實是通過vrf one導入，但是只有一條路由。

3. 懷疑這種互導方式要形成等價路由需要額外的命令，通過查詢發現需要在vrf two下配置import best-path命令。

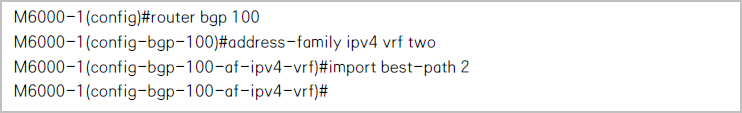

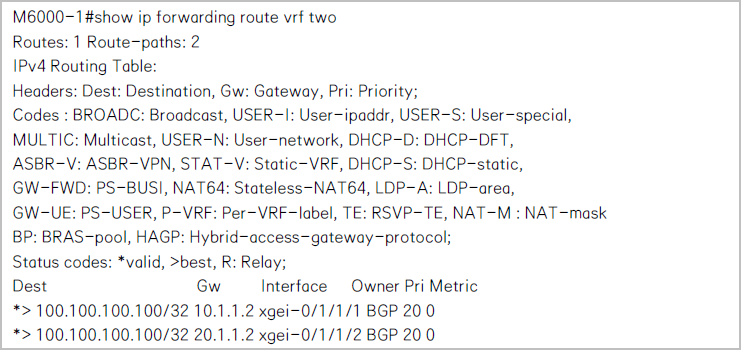

4. 配置import best-path后再次查看路由，發現已經形成了負載分擔。
