編碼器社恐？疆鴻智能DEVICENET轉PROFIBUS網關：拿來吧你！

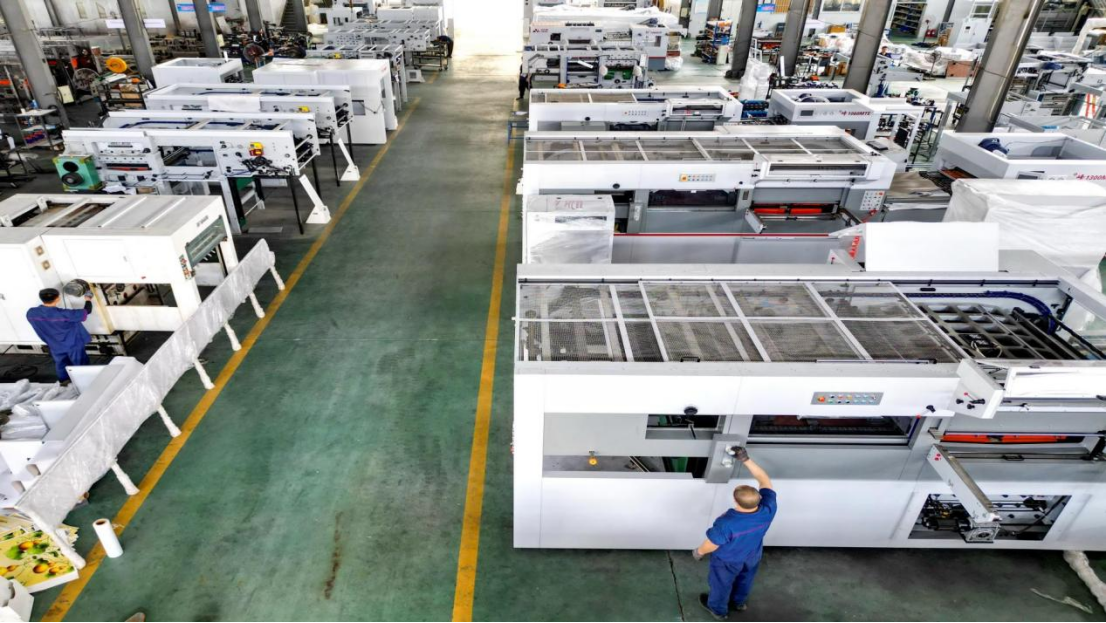

去年秋天，廠里那臺用了快十年的印刷復合機出了怪病——收卷張力忽大忽小，切袋總是偏離光標。電氣老周拆開電柜，發現PLC是西門子的，張力編碼器卻拖著一條DeviceNet線，中間杵著一個巴掌大的黑盒子，指示燈正瘋狂報錯。
一、兩個世界的隔閡
這機器的出身有點復雜：主機是歐洲設計，用的是Profibus總線，西門子317F當大腦；放卷架是國內后加的，配的是AB的DeviceNet編碼器。原本兩家設備各說各話，靠硬接線傳遞模擬量信號，精度根本喂不飽張力控制的要求。
直到疆鴻智能那個DEVICENET轉PROFIBUS網關裝上去，兩個封閉的工業以太島才算真正通了橋。

二、痛點：張力在翻譯中失真
問題出在“翻譯”上。印刷機跑100米/分鐘時，編碼器每毫秒都在輸出位置脈沖，DeviceNet側是輪詢機制，Profibus側是循環數據交換。沒有網關之前，老周試過把編碼器信號先送微型PLC，再通過DP/DP耦合器轉給主站——延遲不說，中間多出兩個掃描周期，張力反饋滯后半秒，薄膜早就拉出荷葉邊了。
更頭疼的是袋長控制。做三邊封袋子時，切刀要在光標到達的瞬間拍下，編碼器位置必須和主軸編碼器嚴格同步。不同協議之間的時間戳偏差，直接導致切袋累計誤差一天能跑偏兩三毫米。

三、網關做“同聲傳譯”
疆鴻這個網關配置起來倒不復雜。Profibus那邊設成從站，地址撥到5，I/O區分配32字節；DeviceNet這邊配成顯式報文連接，把編碼器的位置值和速度值映射到相同的緩沖區。相當于在網關內部劃出一塊共享內存，DeviceNet側往里寫，Profibus側按時讀，兩邊各走各的定時器，但數據交換在網關本地完成，不再跨網絡等待。
實際跑起來，張力波動從原來的±5%壓到了±1.5%。老周說最明顯的感覺是，以前收卷錐度控制要靠人盯著調，現在設好初始張力，一卷3000米的膜跑下來，內外層松緊幾乎一樣。

四、省下的不止是硬件費
算賬的時候才發現，這種改造省得巧妙。如果換掉AB編碼器，重新買Profibus絕對值編碼器，一支就得三四千，整機八根軸下來奔三萬去了。而網關兩千出頭，舊編碼器全保留，只是加了個“翻譯官”。
更重要的是停機時間。利用春節檢修三天裝好調試，節后開機直接跑，沒有因?yàn)橥ㄓ崋栴}廢過一卷料。車間主任的原話是：“這東西裝上去就忘了它的存在?！薄獙τ诠I(yè)設備，最好的狀態大概就是，當所有數據都準時出現在該出現的地方，沒人需要想起中間還有個網關。
現在這機器已經跑了大半年，每次經過都能聽見切刀“咔嗒咔嗒”追著光標咬，聲音準得像節拍器。一臺網關躺在那條Profibus總線末端，默默把兩種語言翻成對方聽得懂的電平。
