隨著新型電力系統向“源網荷儲”協同轉型，微電網作為分布式能源消納、終端能源供給保障的核心載體，其結構日趨復雜——高比例可再生能源（光伏、風電）、電力電子設備（逆變器、變流器）與多元負荷（柔性負荷、恒功率負荷）深度融合，使得微電網呈現出“低慣量、強非線性、多擾動”的運行特征。暫態穩定作為微電網安全運行的核心底線，直接決定了系統應對突發擾動（如故障短路、源荷突變、模式切換）的能力，其分析方法的科學性與精準度，是保障微電網高效穩定運行的關鍵。

傳統暫態穩定分析方法（如時域仿真法、小信號分析法）已難以適配新型微電網的運行特性，存在計算效率低、適配性不足、預測精度有限等短板。在此背景下，一系列融合數字技術、人工智能、電力電子技術的前沿分析方法逐步涌現，為微電網暫態穩定分析提供了新路徑、新方案，推動暫態穩定分析向“精準化、高效化、智能化、全面化”轉型。

微電網暫態穩定的核心內涵，是指微電網在遭受突發擾動后，能夠通過自身調控（儲能充放電、電源出力調整、負荷響應）恢復至新的穩定運行狀態，或維持在可接受的暫態過程，避免出現頻率崩潰、電壓失穩、設備損壞等事故。

相較于傳統大電網，微電網暫態穩定分析的核心難點集中在三點：一是源荷隨機性強，光伏、風電出力受自然因素影響顯著，柔性負荷、電動汽車充放電呈現不確定性，導致擾動場景復雜多變；二是電力電子設備主導的系統特性，逆變器型電源的故障響應與傳統同步發電機差異顯著，使得暫態過程呈現強非線性、快速衰減的特征；三是運行模式靈活，并網/離網模式切換、多微電網互聯等場景，進一步增加了暫態穩定分析的復雜度。西格電力提供智能微電網系統解決方案，咨詢服務:1.3.7-5.0.0.4-6.2.0.0前沿分析方法的核心優勢，在于能夠精準捕捉這些復雜特性，突破傳統方法的局限，實現暫態穩定的快速判斷、精準評估與提前預判。

結合當前技術發展趨勢與最新研究成果，微電網暫態穩定分析的前沿方法可分為五大類，各類方法依托不同技術路徑，適配不同微電網場景，共同構建起全方位、多層次的暫態穩定分析體系。

一、數據驅動型暫態穩定分析方法：基于智能算法的精準預判

數據驅動型方法是當前微電網暫態穩定分析的研究熱點，其核心邏輯是擺脫對傳統機理建模的依賴，通過挖掘微電網運行數據、故障數據的內在關聯，利用人工智能、機器學習算法構建暫態穩定評估模型，實現暫態穩定的快速判斷與狀態預測。該方法完美適配新型微電網強非線性、多擾動的特征，具有響應速度快、適配性強、無需復雜建模的優勢，已成為解決小樣本、弱樣本場景下暫態穩定分析難題的重要路徑。

其中，深度學習類方法應用最為廣泛，主要包括長短期記憶網絡（LSTM）、深度置信網絡（DBN）、卷積神經網絡（CNN）等。例如，基于LSTM的暫態穩定分析方法，可通過挖掘微電網歷史故障數據（故障類型、故障位置、擾動幅度）與暫態響應數據（頻率、電壓、功率變化曲線）的時序關聯，構建時序預測模型，能夠快速預測擾動發生后微電網的暫態響應趨勢，判斷系統是否穩定，預測誤差可控制在5%以內。針對傳統數據驅動模型泛化能力不足的問題，研究人員提出基于多源特征融合的精細化暫態穩定評估方法，通過提取故障時間、故障位置、受擾線路和負荷水平四大故障信息特征，采用并行融合、串行融合兩種方式實現運行特征與故障特征的統一表達，顯著提升了小樣本、弱樣本場景下的評估準確率。

深度置信網絡（DBN）則憑借深層網絡結構的優勢，能夠自動挖掘數據中的深層特征，無需人工特征提取，適用于多源數據融合場景——整合微電網源荷數據、設備運行數據、氣象數據，通過非監督學習方式學習原始特征空間中的數據分布特點，結合鄰域元素分析的損失評估函數優化模型參數，可實現交直流混聯微電網瞬時穩定性的精準評估，解決了傳統離線時域仿真實時性不足的問題。此外，基于強化學習的方法可實現暫態穩定的動態評估與調控協同，通過智能體與微電網運行環境的交互，自主學習不同擾動場景下的暫態穩定規律，既能判斷系統穩定性，又能輸出最優調控策略，進一步提升微電網的暫態安全水平。

二、模型預測控制類暫態穩定分析方法：基于預判調控的主動防御

模型預測控制（MPC）類方法打破了“先擾動、后分析、再調控”的傳統邏輯，核心是通過構建微電網暫態過程預測模型，提前預判擾動對系統穩定的影響，并同步優化調控策略，實現暫態穩定的主動防御與精準控制。該方法將暫態穩定分析與調控決策深度融合，不僅能夠判斷系統是否穩定，還能通過提前調控規避暫態失穩風險，尤其適用于高比例可再生能源接入、源荷波動劇烈的微電網場景。

近年來，基于事件觸發的無差拍預測控制（ETDPC）成為該領域的前沿方向，其結合事件觸發控制與無差拍預測控制的雙重優勢，根據微電網拓撲結構構建狀態空間模型，設計專屬能量管理觸發條件：當系統狀態滿足觸發條件時，激活無差拍預測控制模塊，在一個控制周期內生成最優控制信號，快速響應擾動，減小母線電壓紋波；當系統狀態不滿足觸發條件時，掛起該模塊以消除非必要運算，減輕能量管理的運算負擔。實驗驗證表明，相較于傳統無差拍控制方法，該方法可使運算負擔減小50.63%，母線電壓紋波控制在0.73%以內，能夠有效緩解光伏發電間歇性與負荷需求之間的功率失衡，穩定母線電壓，為直流微電網暫態穩定提供了高效解決方案。

此外，模型預測控制方法還可與微電網“源網荷儲”協同機制結合，通過預測未來一段時間內的源荷波動、故障場景，提前優化儲能充放電功率、分布式電源出力與柔性負荷響應策略，將暫態穩定分析從“被動判斷”轉變?yōu)椤爸鲃臃揽亍?，顯著提升微電網應對突發擾動的能力，尤其適用于工商業、民生園區等對供電可靠性要求較高的微電網場景。

三、大信號穩定性分析方法：適配復雜非線性系統的全面評估

傳統小信號分析法僅適用于微電網小幅擾動下的暫態穩定分析，難以捕捉大幅擾動（如短路故障、大型負荷投切）引發的強非線性暫態過程，而大信號穩定性分析方法能夠突破這一局限，通過構建微電網非線性動力學模型，全面分析系統在大幅擾動下的暫態行為，精準判斷系統的穩定邊界與暫態響應特性，尤其適用于直流微電網集群等復雜系統。

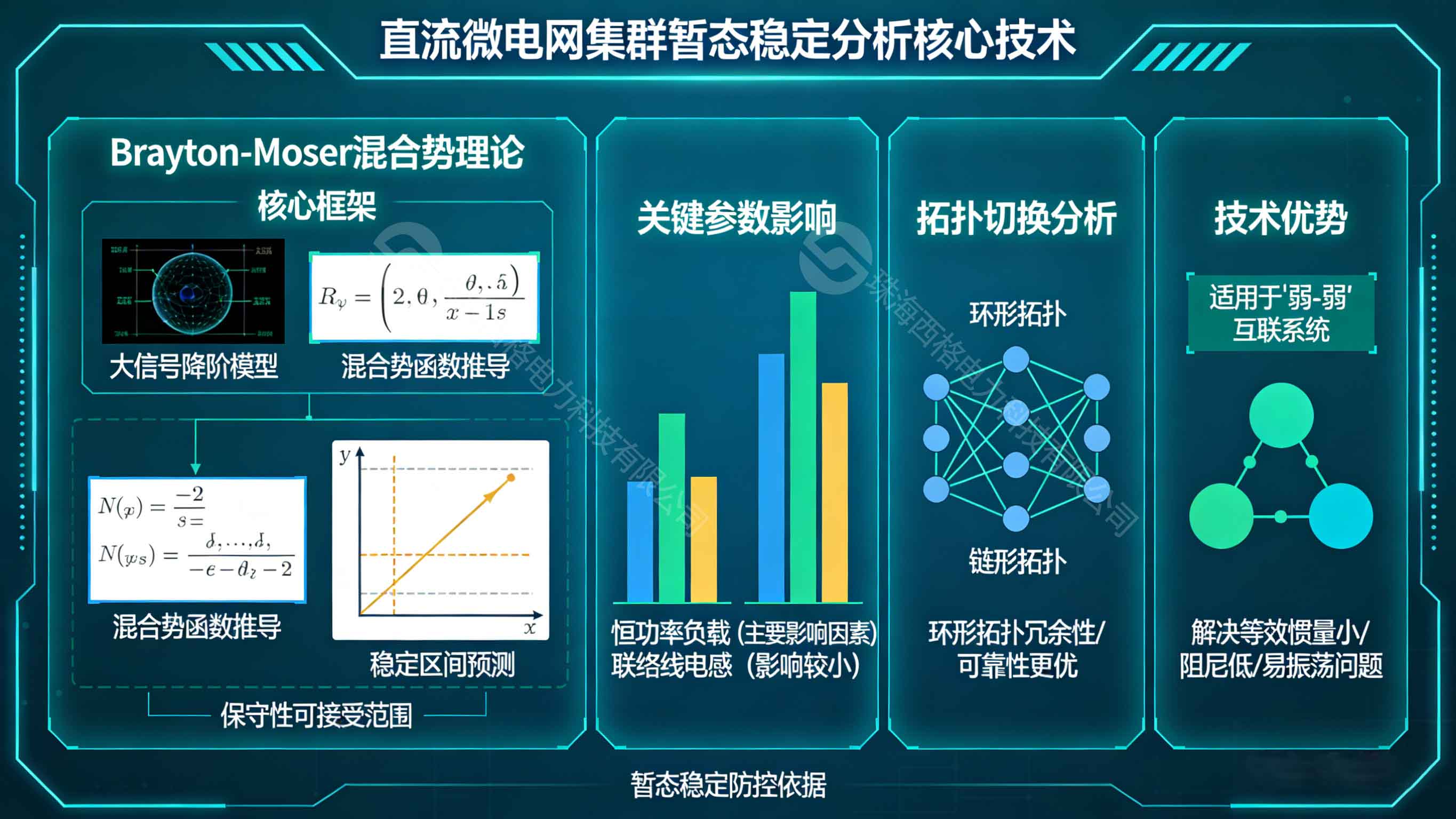

基于Brayton-Moser混合勢理論的大信號穩定性分析方法，是當前直流微電網集群暫態穩定分析的核心前沿技術。該方法通過建立集群系統的大信號降階模型，詳細推導用于穩定判據的混合勢函數，能夠有效預測系統的大信號穩定區間，其保守性處于可接受范圍，同時可分析關鍵參數對穩定區間的影響。研究表明，該方法適用于直流微電網集群這類“弱-弱”互聯系統，能夠解決集群系統等效慣量小、阻尼低、易振蕩的問題，明確恒功率負載是影響集群系統穩定性的主要因素，而聯絡線電感對穩定區域的影響相對較小。此外，該方法還驗證了環形與鏈形拓撲切換不會對系統大信號穩定性產生本質影響，但環形拓撲具有更好的冗余性和可靠性，為直流微電網集群的拓撲設計與暫態穩定防控提供了重要依據。

相較于傳統方法，大信號穩定性分析方法無需對微電網非線性特性進行線性化處理，能夠更真實地反映暫態過程的本質，避免了線性化帶來的誤差，適用于離網型微電網、直流微電網集群等復雜場景，為這類系統的暫態穩定評估提供了精準、全面的技術支撐。

四、阻抗分析法的優化與創新：聚焦電力電子主導系統的穩定評估

隨著微電網中電力電子設備（逆變器、變流器）滲透率不斷提升，系統的暫態穩定特性越來越依賴電力電子設備的控制策略，傳統暫態穩定分析方法難以適配這種“電力電子主導”的系統特征。阻抗分析法通過分析微電網各環節的阻抗特性，判斷系統的穩定性，其核心優勢是能夠精準捕捉電力電子設備的非線性響應，適配高比例電力電子接入的微電網場景，近年來通過不斷優化創新，成為暫態穩定分析的重要前沿方法。

傳統阻抗分析法主要用于直流微電網的穩定性分析，近年來研究人員對其進行了拓展優化，提出適用于交直流混聯微電網、含靜止同步補償器（STATCOM）的光伏并網系統的阻抗分析方法。例如，山東大學研究團隊提出含STATCOM的光伏并網系統靜態同步穩定分析方法，在阻抗分析方法基礎上改進穩定判據，利用衰減系數指標定量刻畫系統的靜態同步穩定性能，構建了完善的量化評估指標體系。該方法考慮STATCOM鎖相環及電流控制環節對光伏系統靜態同步穩定的影響，能夠?qū)崿F(xiàn)多并聯變換器系統的靜態同步穩定分析，明確了當光伏系統有功出力較小時，STATCOM提供較小容性或較大感性無功出力可提升系統穩定性；有功出力較大時，STATCOM提供容性無功補償?shù)男Ч麅?yōu)于光伏并網變換器自身的無功補償。

此外，基于阻抗重塑的暫態穩定分析與調控一體化方法，通過優化電力電子設備的控制策略，重塑設備阻抗特性，使微電網各環節阻抗匹配，從源頭規避暫態失穩風險，實現了“分析-調控”的協同，進一步提升了電力電子主導型微電網的暫態穩定水平。

五、數字孿生與實時仿真類方法：全場景、高精度的暫態模擬

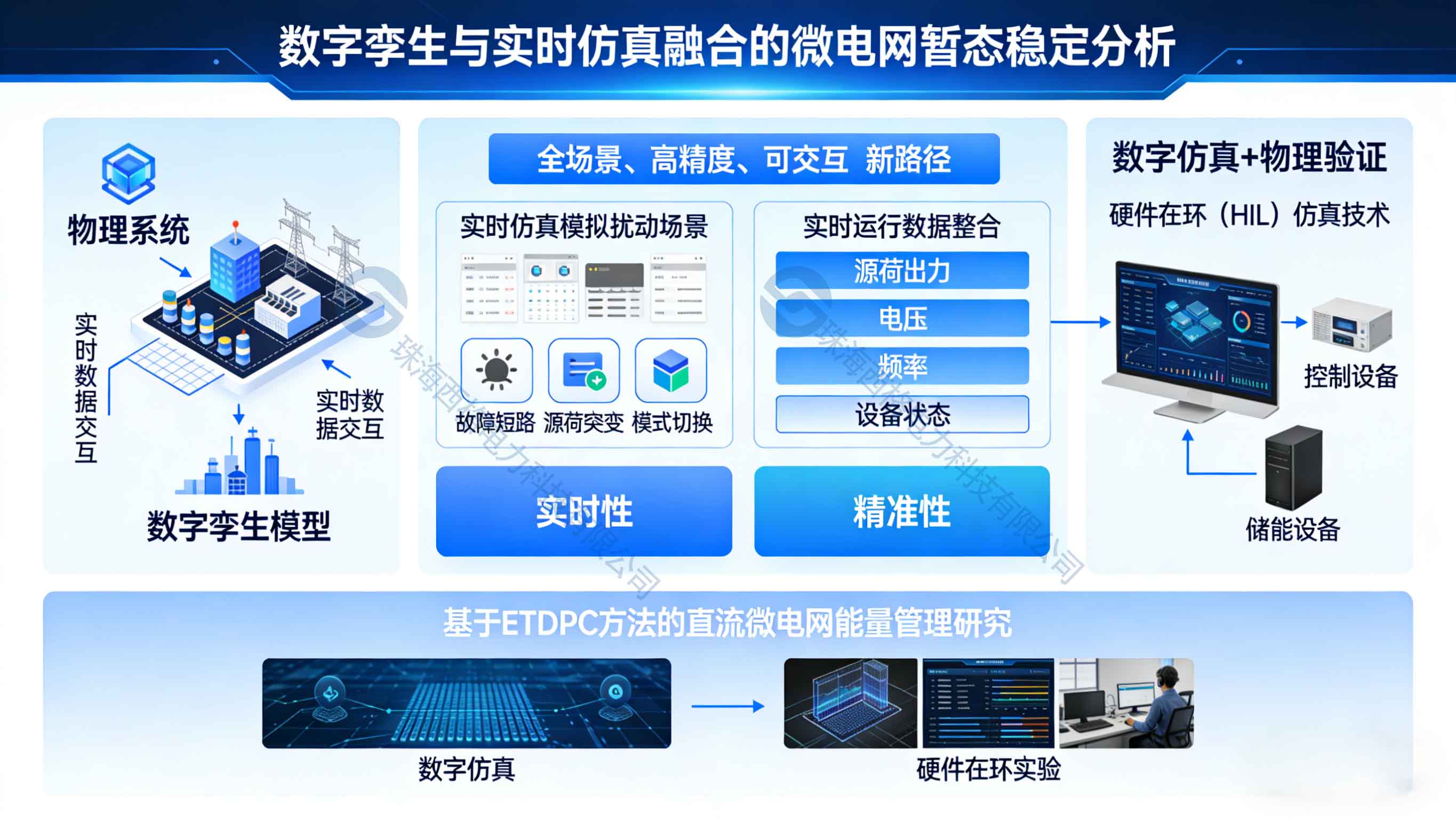

數字孿生技術與實時仿真技術的融合應用，為微電網暫態穩定分析提供了“全場景、高精度、可交互”的新路徑，其核心是構建微電網數字孿生模型，實現物理系統與數字模型的實時映射，通過實時仿真模擬各類擾動場景下的暫態過程，精準分析系統的暫態穩定特性，同時可驗證調控策略的有效性，避免實際運行中的試錯成本。

該方法的核心優勢在于“實時性”與“精準性”：通過整合微電網物理系統的實時運行數據（源荷出力、電壓、頻率、設備狀態），數字孿生模型能夠?qū)崟r復刻物理系統的運行狀態，模擬故障短路、源荷突變、模式切換等各類暫態場景，精準捕捉暫態過程中的電壓、頻率、功率變化規律，判斷系統的暫態穩定性。同時，結合硬件在環（HIL）仿真技術，可將微電網控制設備、儲能設備等物理硬件接入數字孿生模型，實現“數字仿真+物理驗證”的雙重保障，進一步提升暫態穩定分析的可靠性與實用性，如基于ETDPC方法的直流微電網能量管理研究中，通過數字仿真與硬件在環實驗，充分驗證了方法的有效性與性能優勢。

此外，數字孿生模型還可實現暫態穩定的“預判性分析”，通過模擬不同擾動場景（如極端天氣導致的光伏出力驟降、大型負荷突發投切），提前預判系統的暫態響應，識別暫態失穩風險點，為運維人員提供決策支撐，實現暫態穩定的提前防控。該方法適用于各類復雜微電網場景，尤其適用于大型商業園區、工業園區等多源荷、多設備的復雜微電網，為其暫態穩定分析與運維管理提供了全方位的技術支撐。

六、前沿方法的應用對比與發展趨勢

上述五大前沿方法各有側重、適配不同場景，共同構成了微電網暫態穩定分析的多元化體系。數據驅動型方法側重快速預判，適配多擾動、小樣本場景，無需復雜建模，響應速度快；模型預測控制類方法側重主動防控，實現分析與調控協同，適用于源荷波動劇烈的場景；大信號穩定性分析方法側重復雜非線性系統的全面評估，適用于直流微電網集群等大幅擾動場景；阻抗分析法側重電力電子主導系統的穩定評估，適配高比例電力電子接入場景；數字孿生與實時仿真類方法側重全場景精準模擬，適用于復雜微電網的全面分析與策略驗證。在實際應用中，可根據微電網的結構類型、運行模式、負荷特性，選擇單一方法或多種方法融合應用，實現暫態穩定分析的精準化與高效化。

隨著新型電力系統建設的不斷推進，微電網暫態穩定分析前沿方法的發展將呈現三大趨勢：

• 一是多方法融合化 ，將數據驅動與機理建模相結合、阻抗分析與模型預測控制相結合，突破單一方法的局限，提升分析的精準度與適配性；
• 二是智能化升級 ，結合人工智能、邊緣計算技術，實現暫態穩定的實時分析、在線預判與自主調控，提升分析效率與自動化水平；
• 三是場景化細分 ，針對直流微電網、微電網集群、交直流混聯微電網等不同細分場景，開發定制化的暫態穩定分析方法，進一步提升方法的適配性與實用性。

微電網暫態穩定分析是保障微電網安全高效運行的核心前提，面對新型微電網“低慣量、強非線性、多擾動”的運行特征，傳統分析方法已難以滿足實際需求。數據驅動型、模型預測控制類、大信號穩定性分析、阻抗分析法優化、數字孿生與實時仿真類等前沿方法，依托不同技術路徑，破解了傳統方法的短板，實現了暫態穩定分析的精準化、高效化、智能化與全面化。

這些前沿方法的應用，不僅為微電網暫態穩定分析提供了新的技術手段，也為新型電力系統的安全穩定運行提供了重要支撐。未來，隨著技術的持續迭代與創新，需進一步深化各類前沿方法的融合應用，突破核心技術瓶頸，結合微電網的場景特性優化方法設計，同時加強實驗驗證與工程應用，推動暫態穩定分析方法與微電網調控、運維深度融合，為微電網的規?；瘧?yīng)用、高質量發展注入新動能，助力“雙碳”戰略目標的實現。
