在電力電子、工控、電源、新能源等領域，三極管、MOS管、IGBT是最常見的三種核心半導體器件，很多工程師、采購、電子愛好者都會疑惑：它們看起來功能相似，為什么不能通用？到底該怎么選？
本文不講晦澀公式，用通俗原理、核心差異、應用場景，把三者的區別講透，看完就能精準選型、不再踩坑。

一、先搞懂：三種器件的本質定位

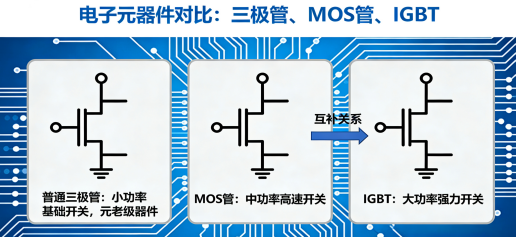

普通三極管、MOS管（場效應管）、IGBT（絕緣柵雙極型晶體管），核心作用都是電路的控制與開關，但因為結構不同，天生適配不同的功率場景，簡單來說：
?普通三極管：小功率電路的“基礎開關”，是電子元件的元老級器件；
?MOS管：中功率場景的“高速開關”，兼顧效率與速度；
?IGBT：大功率領域的“強力開關”，集合了前兩者的核心優勢。
三者并非替代關系，而是功率層級、應用場景的互補關系。

二、核心參數對比：一眼看清本質差異
1. 控制方式不同
普通三極管屬于電流控制型器件，需要通過基極持續輸入小電流，才能控制集電極和發射極的大電流，驅動損耗相對較高，發熱更明顯。
MOS管屬于電壓控制型器件，柵極幾乎不消耗電流，僅靠電壓信號就能完成開關動作，驅動簡單、損耗極低，是中低壓電路的優選。
IGBT同樣是電壓控制型器件，驅動方式和MOS管一樣簡便，同時具備三極管的大電流承載能力，完美解決了“好驅動”和“扛功率”的矛盾。

2. 功率與耐壓能力不同
普通三極管耐壓低、電流小，僅適用于毫瓦、瓦級小功率場景，無法承受大功率負載，一旦過載極易燒毀。
MOS管適合中低壓、中功率場景，耐壓和電流能力優于三極管，但在高壓、超大電流工況下，導通損耗會大幅增加，穩定性下降。

IGBT是高壓、大功率專屬，耐壓可達上千伏，電流承載能力極強，能長期在滿載、重載環境下穩定工作，是大功率設備的核心器件。
3. 開關速度不同

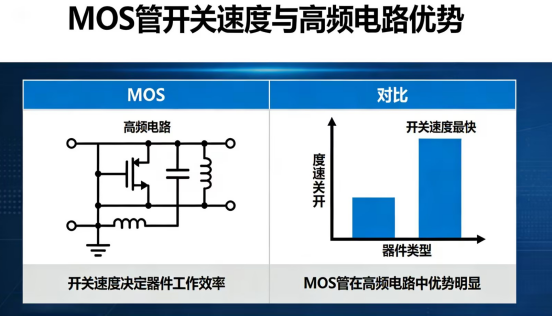

開關速度決定了器件的工作效率，MOS管開關速度最快，高頻電路中優勢明顯；普通三極管速度中等；IGBT因為結構更復雜，開關速度略慢于MOS管，但完全能滿足大功率設備的工作頻率需求。

4. 導通損耗與發熱不同
普通三極管導通壓降大，損耗高、發熱嚴重；MOS管導通損耗低，發熱?。籌GBT導通損耗介于兩者之間，遠低于三極管，且在大功率下散熱表現更穩定。

三、結構原理：IGBT為什么是“最優組合”？
從結構上看，IGBT并非全新器件，而是結合了MOS管的柵極結構+三極管的導通結構，相當于把MOS管的“易驅動”和三極管的“大電流”優勢融為一體。
它既有MOS管電壓驅動、低損耗的特點，又有三極管耐高壓、通大電流的能力，彌補了MOS管在大功率場景的短板，也解決了三極管驅動損耗高的問題，因此被稱為電力電子設備的“心臟”。

四、應用場景：該選誰一看就懂
1. 普通三極管適用場景
小信號放大、低頻電路、簡單控制回路、小家電低壓控制板等小功率、低頻率場景，比如收音機、小型傳感器、基礎控制電路。

2. MOS管適用場景
手機充電器、電源適配器、LED驅動、中小功率電機控制、車載低壓設備等中低壓、高頻、中功率場景，追求開關速度和轉換效率。
3. IGBT適用場景
新能源汽車電機控制器、光伏逆變器、工業變頻器、電焊機、大功率UPS、電磁爐、儲能設備等高壓、高頻、大功率、重載場景，是工業與新能源領域的核心器件。

五、總結：三分鐘選型口訣

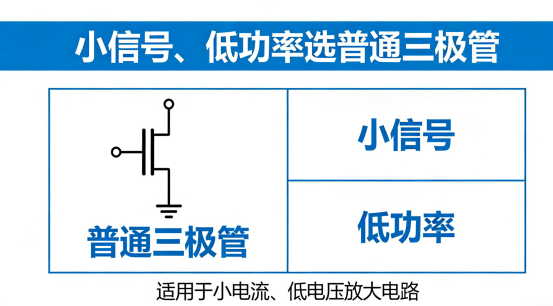

小信號、低功率，選普通三極管；
中低壓、求高速，選MOS管；
高壓、重載、大功率，IGBT是唯一選擇。

在實際選型中，無需盲目追求高端器件，匹配設備的功率、電壓、頻率需求，才是最穩定、最經濟的方案。而在大功率工控、新能源賽道，IGBT憑借不可替代的優勢，始終是行業的核心剛需器件。
