一、引言：3D打印對運動控制的高精度需求

隨著3D打印、激光雕刻技術從原型制造走向工業級應用，對運動控制系統的精度、穩定性、靜音性與能效比提出了更高要求。不同3D打印工藝對運動控制的需求存在顯著差異：

◆光固化類（SLA/DLP/LCD）：主要依賴Z軸逐層抬升，對Z軸重復定位精度和微步平滑性要求極高；

◆熔融沉積類（FDM）：X/Y/Z三軸協同運動頻繁，需兼顧速度、加速度與低振動；

◆疊層實體制造（LOM）：X/Y平面切割與Z軸送料同步，要求高扭矩響應；

◆粉末床熔融類（SLS/SLM/EBM）：多采用多軸聯動鋪粉+激光掃描，對步進或伺服系統的同步性和抗干擾能力要求嚴苛。

在上述各類3D打印設備中，微步進電機及其驅動芯片是實現高精度運動控制的核心部件。杭州瑞盟科技股份有限公司（Relmon）作為國產高性能模擬與混合信號芯片領先企業，已推出多款適用于3D打印場景的256微步細分、低噪聲、高集成度的步進電機驅動芯片，廣泛覆蓋FDM、LCD光固化等主流機型。

二、瑞盟微步進驅動芯片在3D打印多軸控制中的布局策略

（1）、Z軸控制：高精度、低回差、靜音運行

在LCD光固化（如創想三維、縱維立方等主流機型）中，Z軸負責樹脂槽的微米級升降。任何振動或步距誤差都會導致打印層錯位或剝離失敗。瑞盟推薦使用具備堵轉檢測、靜音模式（StealthChop）和高細分的驅動芯片：

◆MS35778、MS35779：支持256微步，內置堵轉檢測（StallGuard），可實時反饋Z軸是否卡頓或失步，提升打印可靠性；

◆MS35930：集成運動控制器，支持UART/SPI通信，可實現閉環Z軸控制（配合編碼器），適用于高端工業光固化設備。

優勢：MS35779導通電阻低至220mΩ，發熱??；靜音模式下運行噪音<35dB，適合桌面級用戶環境。

（2）、X/Y軸控制：高速響應、低振動、高電流驅動

FDM打印機的X/Y軸需高速移動噴頭，要求驅動芯片具備高持續電流、快速啟停響應和抗共振能力。瑞盟提供以下方案：

◆MS35774/MS35777：兼容TMC2208/TMC2225，支持SpreadCycle與StealthChop自動切換，在高速段保持扭矩，低速段靜音運行；

◆MS4998：256細分，峰值電流達2A，成本優化型方案，適用于中端FDM機型；

◆MS35629（新設計推薦）：支持SPI配置，可通過固件動態調整電流與細分，適配多材料打印需求。

優勢：工作電壓寬（4.7–36V），兼容12V/24V主流電源；eTSSOP/QFN帶扇熱片封裝利于PCB散熱布局。

（3）、多軸集成與智能控制：面向工業級SLS/SLM設備

對于多軸聯動的金屬/尼龍粉末打印設備，瑞盟提供雙軸集成驅動芯片，減少BOM數量，提升系統同步性：

◆MS35541：雙步進電機驅動，256細分，SPI接口，兼容TMC5041，可同時控制鋪粉輥與Z軸升降；

◆MS35612/MS35631：四通道DMOS驅動，支持PHASE/EN或I0/I1控制，適用于多執行器協同系統。

三、典型應用電路與PCB布局建議

瑞盟芯片普遍采用STEP/DIR標準接口，與主流主控（如STM32、ESP32、Raspberry Pi Pico）無縫對接。

◆MS35779典型應用電路：

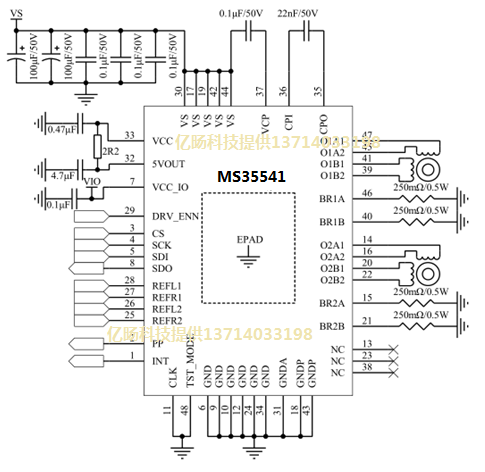

◆MS35541典型應用電路：

◆PCB設計要點：

1、電源走線寬度 ≥ 1mm，降低壓降；

2、芯片底部散熱焊盤需通過過孔連接至內層GND平面；

3、電機輸出線遠離敏感信號線，避免EMI干擾。

四、瑞盟通用型4/16/256微步進馬達驅動芯片選型表

為便于工程師快速選型，下表匯總了瑞盟主流3D打印、激光雕刻機適用驅動芯片的關鍵參數：

五、技術優勢與國產替代價值

瑞盟芯片在3D打印領域的核心優勢包括：

◆全系列支持1/256微步進，有效抑制共振；

◆靜音模式（類似Trinamic StealthChop），運行噪聲<45dB；堵轉檢測（StallGuard-like）提升打印可靠性；

◆國產化供應鏈，交期穩定，成本比進口低至30%左右；

◆開發支持完善：提供參考設計、Marlin固件適配指南。

六、結語

杭州瑞盟通過高細分、低噪聲、智能診斷的微步進驅動芯片矩陣，全面覆蓋從消費級FDM/LCD到工業級多軸3D打印設備的運動控制需求。其產品在兼容國際主流方案（如Trinamic、Allegro）的同時，提供更具性價比的國產替代選擇，助力3D打印設備廠商提升性能、降低成本、加速國產化進程。
