新能源發展下，越來越多工商業用戶在原有配電系統基礎上，加裝光伏、風電、儲能等并網發電系統，但發電量波動和用電負荷變化，極易出現逆向發電、向公共電網倒送電的問題。如何科學實現防逆流，既符合國標要求，又能保障系統安全穩定運行？安科瑞結合國標規范，打造柔性軟件調節 + 剛性保護跳閘的防逆流整體解決方案，適配低壓、10kV、35kV 等多電壓等級，覆蓋不同距離并網場景，今天就為大家全面拆解

防逆流核心要求：國標說了算，合規是基礎

光伏發電并網：按 GB/T 50865-2013 規定，不可逆并網的光伏系統需配逆向功率保護設備，逆向電流超額定輸出 5% 時，2s 內自動降出力或停止送電。

儲能系統并網：按 GB/T 43526-2023 規定，不允許倒送電的用戶側電化學儲能系統，公共連接點必須具備逆向功率保護功能。

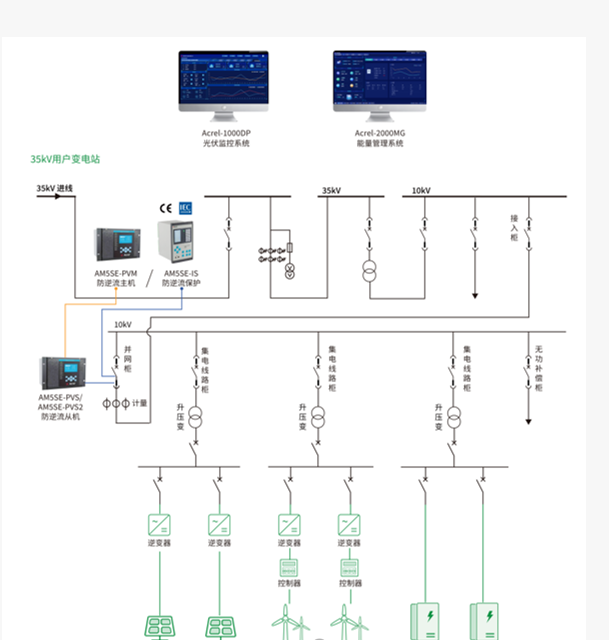

核心原則：不允許倒送電的并網系統，需在公共連接點配置防逆流保護裝置，搭配系統軟件采集并網點功率、調節發電量，柔剛結合實現防逆流。

核心解決方案：柔性軟件調節 + 剛性保護跳閘

柔性軟件調節：提前預判，實時監測并網點功率，當公共電網下網功率過低、有逆流風險時，發送降功率指令，從源頭避免逆流產生；

剛性保護跳閘：兜底保障，當已出現逆向功率時，快速發送跳閘指令切斷并網單元，防止持續倒送電，功率恢復后自動合閘，提升發電系統利用率。

三類核心裝置方案，適配不同場景

1

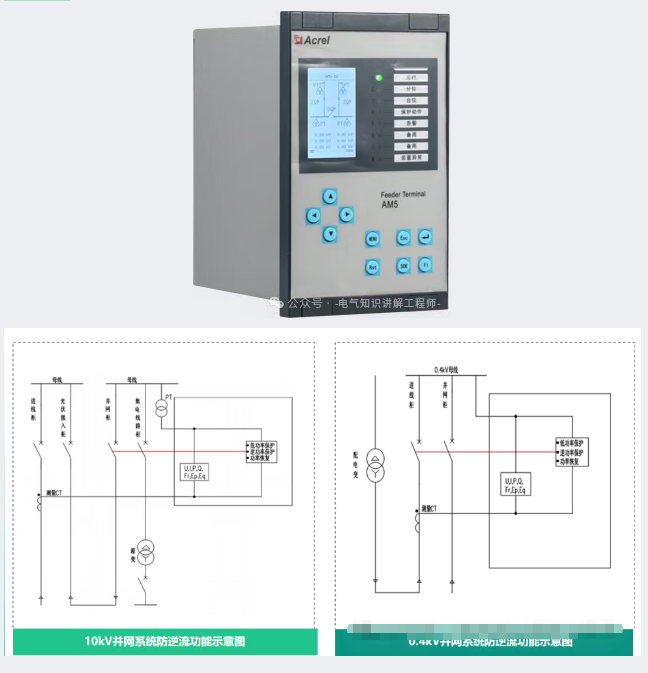

AM5SE-IS 防逆流保護裝置：?jiǎn)螜C(jī)版方案

適用場景：

35kV、10kV、低壓 400V新能源并網系統( 光伏發電、風力發電、儲能充放電)，

逆流監測點與跳閘點距離≤100米；

核心功能：檢測到逆向供電時，快速切除并網點，杜絕持續向電網逆向供電，滿足電網合規要求

2

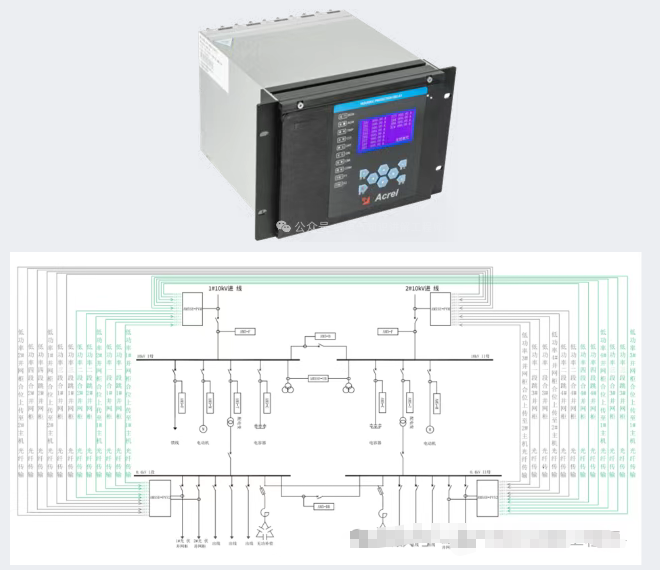

AM5SE-PV 系列：主從機光纖直跳方案

適用場景：

當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離

在100m至1.5km之間，主機從機之間可采用多模光纖為62.5/125um，波長850nm，ST接口連接。

在1.5km至20km之間，主機從機之間可采用單模光纖，波長1310nm，ST接口連接。

核心配置：

主機 AM5SE-PVM + 從機 AM5SE-PVS/PVS2

支持多段低功率跳閘 / 合閘，1 臺主機最多帶 5 臺從機，從機可接收多組跳閘 / 合閘指令；

核心功能：

主機監測功率，通過光纖向從機發送指令，實現遠距離快速跳閘 / 合閘，適配多并網點場景。

工商業光伏儲能并網，防逆流是保障系統安全、符合電網要求的關鍵環節。安科瑞憑借多年新能源并網技術積累，打造的防逆流整體解決方案，從裝置到軟件，從方案設計到現場落地，實現全流程一站式服務，為工商業用戶的新能源并網系統保駕護航。如果您有光伏、儲能并網防逆流的需求，可隨時聯系我們，定制專屬解決方案！
