一、項目建設背景

1.1行業現狀

1、全球能源轉型驅動光伏產業規模化躍升

隨著全球能源結構加速向清潔低碳方向轉型，光伏發電已成為可再生能源發展的核心領域。據國際能源署數據顯示，2023年全球光伏累計裝機容量突破1200GW，中國以超400GW裝機規模連續八年領跑全球。特高壓輸電通道配套的大型光伏基地、分布式光伏整縣推進等項目的實施，推動光伏電站單體規模突破GW級，單站組件數量達數百萬塊。這種規模化發展對電站運維提出了革命性需求，傳統人工巡檢已難以應對超大規模電站的運維挑戰。

2、傳統巡檢模式遭遇多維發展瓶頸

效率維度：在占地數千畝的電站中，人工巡檢需耗時3-5天，且存在30%以上的重復巡檢區域。高原、沙漠等特殊地形電站的巡檢效率更低至每日不足10MW。

精度維度：人工目視檢查對熱斑等缺陷識別率不足60%，微陰影遮擋導致的功率損失更難以察覺。

安全維度：陡坡地形巡檢墜落風險增加40%，高溫環境下作業時長受限50%，運維人員職業健康風險顯著提升。

3、智能運維技術迭代催生新型解決方案

工業4.0技術發展推動光伏運維進入智能化階段：無人機續航能力突破50分鐘，搭載的高清可見光相機分辨率達2000萬像素，熱成像精度達0.05℃。結合AI缺陷識別算法，可實現缺陷自動識別，檢測準確率提升至95%。

1.2行業痛點

1、效率與覆蓋方面：

面積大，巡檢周期長：大型光伏電站占地面積廣，設備眾多且分布分散，人工徒步逐個排查，效率極低，難以做到全面、及時監測，隱患容易累積。

視角和地形受限，存在盲區：人工巡檢受視角和地形限制，一些高處、角落或被遮擋的地方難以檢查到，容易遺漏隱患。

2、傳統無人機巡檢存在局限：

傳統無人機巡檢只能拍照，不能及時反映光伏組件故障；人工飛行難度大，精準度和一致性差，且受通訊距離、現場信號和航程限制，無法全覆蓋電站區域，需要頻繁轉場作業。

3、故障檢測與診斷方面：

肉眼無法查看內部缺陷：光伏組件肉眼可見的缺陷多為表面問題，內部電池片的隱裂、二極管擊穿、熱斑等缺陷無法直接觀察，即使清除表面異物，也可能存在內部損壞，影響發電效率。

故障檢測效率低：人工檢測光伏板效率低，且數據量巨大，依靠人工判斷問題位置耗時費力，難以及時發現潛在故障。

缺乏專業診斷能力：巡檢人員可能不具備專業的故障診斷知識和技能，難以準確判斷設備故障的原因和程度，需要依賴外部專家或?qū)I(yè)設備，延誤維修時機。

4、數據管理與分析方面：

數據管理繁瑣，不規范：巡檢過程中產生的大量數據，如設備運行數據、檢測圖像和視頻等，管理起來較為繁瑣，缺乏統一規范的存儲和管理方式，不利于數據的查詢、分析和利用。

數字化管理難度高：實現大數據分析、趨勢判斷及智能運維，需要準確的場站數據及核心算法，但目前一些光伏場站的數據采集和傳輸可能存在不及時、不準確的問題，影響數字化管理的效果。

1.3建設目標

聚焦傳統人工巡檢效率低、覆蓋范圍有限、缺陷識別不精確等問題，通過無人機自動飛行、紅外熱成像、AI圖像識別等技術手段，實現高效、精準、全面的光伏電站巡檢，并提供可追溯的數據支持和智能化故障分析。

1、提升巡檢效率

通過自動化飛行和批量數據采集，大幅減少人工巡檢時間，實現快速、高效覆蓋大規模電站區域。

2、提高缺陷識別準確性

借助紅外熱成像、AI圖像識別等技術，精準識別組件熱斑、裂紋、遮擋、損壞等常見故障，減少漏檢與誤判。

3、實現巡檢數據可視化與可追溯

規范采集圖像、視頻及紅外數據，實現缺陷信息的可留存、可查詢、可對比，為設備健康管理和趨勢分析提供數據支撐。

4、助力智能運維體系建設

與運維平臺深度集成，推動巡檢任務自動派發、報告自動生成、缺陷閉環管理，加快光伏電站向智能化運維轉型。

系統架構

2.1系統拓撲圖

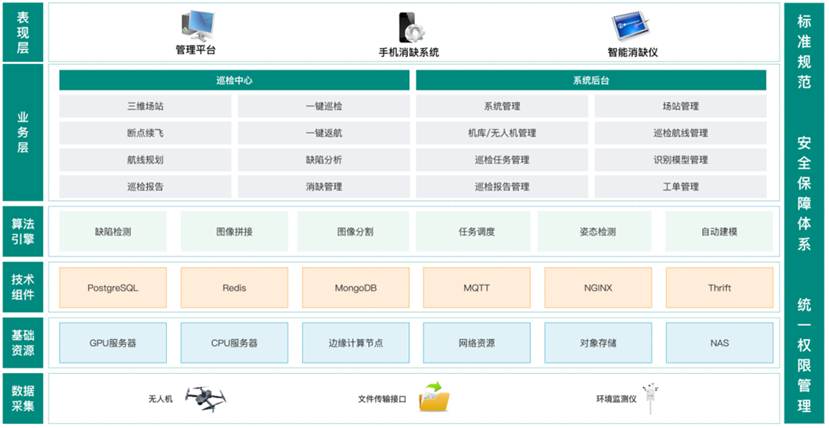

2.2功能架構

2.3產品亮點

1、高效覆蓋與自動化巡檢

無人機依托長續航技術（單次飛行超50分鐘）與智能路徑規劃算法，可實現大規模電站的 “小時級覆蓋”。以100MW集中式光伏電站為例，人工巡檢需3-5天完成全場數萬組件排查，而無人機通過面狀航線（Z字形路徑）自動覆蓋，單日可完成200-300畝區域檢測，效率提升5-8倍。系統支持全自動作業閉環：從機庫自動起飛、按預設航線采集數據至完成充電返航，全流程無需人工干預，人工成本占比從傳統模式的70%降至15%以下。此外，通過歷史航線復用與批量任務調度，可進一步壓縮重復規劃時間，滿足高頻次巡檢需求（如季度巡檢、災后特巡）。

2、適應復雜地形與環境

在傳統人工 “望而卻步”的極端場景中，無人機展現出獨特優勢：

山地與荒漠：抗6級強風設計使其可在海拔3000米以上高原穩定飛行，激光雷達避障系統自動繞行障礙物，解決山地電站“逐坡攀爬”的低效難題，巡檢覆蓋率從人工的60%提升至100%。

分布式屋頂：折疊式無人機可穿越狹窄空間，對城市建筑屋頂組件進行低空掃描（飛行高度＜10米），規避高空作業安全隱患，單臺設備日均覆蓋屋頂面積達5萬平方米。

3、智能化數據分析與報告生成

無人機采集的海量影像數據通過AI中臺實現深度價值挖掘：

缺陷自動分類：基于算法構建缺陷模型（熱斑、遮擋、二極管故障、破損），自動標注缺陷類型并統計分布規律。

智能報告生成：自動輸出標準化報告，包含缺陷定位地圖、處理建議及經濟影響評估，替代傳統人工匯總耗時超4小時的繁瑣流程。

4、降低運維風險與提升安全性

無人機通過 “機器代人”理念，從根源上減少運維人員暴露于高危環境的頻率：

高壓環境隔離：在升壓站、集電線路等帶電區域，無人機可在10米外安全距離完成紅外測溫與放電檢測，避免人工近距離接觸導致的觸電風險。

惡劣氣候作業：在高溫、霧霾等環境下，無人機可連續作業而不受人體耐受極限限制，減少中暑、塵肺等職業健康問題。

應急救援輔助：在臺風、地震等災害后，無人機可率先進入災區執行勘察任務，實時回傳組件脫落、支架變形等險情數據，為救援決策提供依據，避免人員盲目進入危險區域。

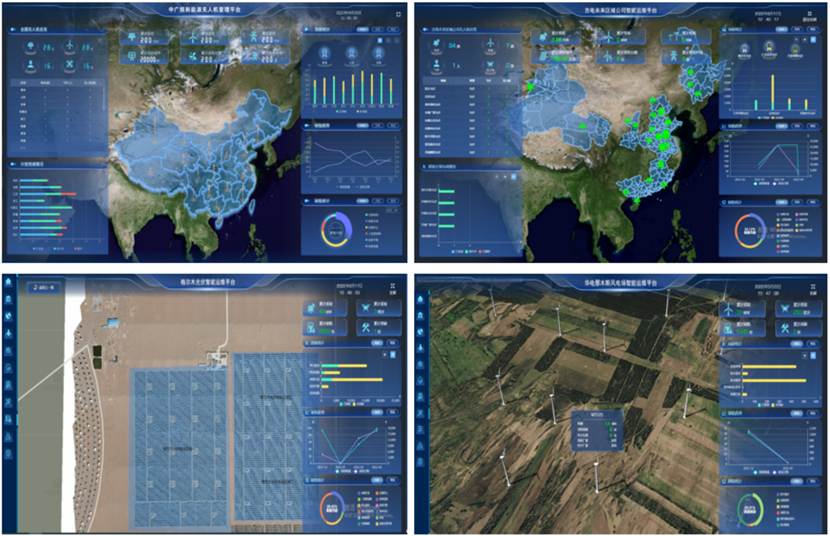

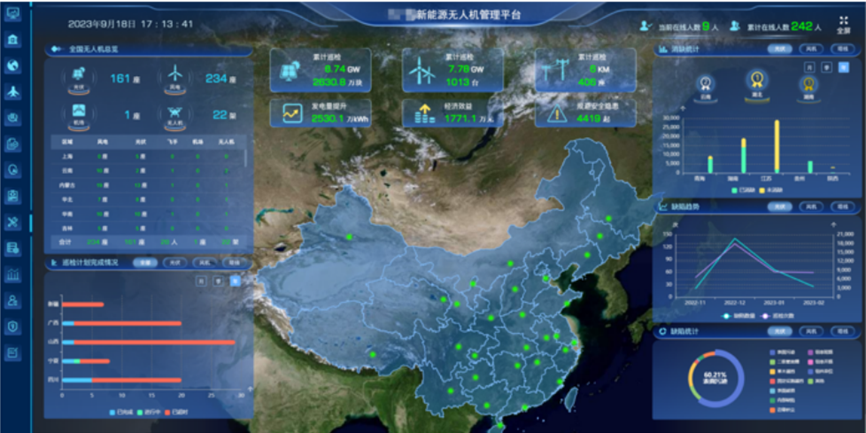

系統介紹

無人機巡檢是一種利用無人機技術結合智能分析手段，對光伏電站進行高效、精準巡檢的自動化解決方案。

系統通過無人機采集高精度影像，構建場站三維模型，實現組串的智能分割與識別；基于不同類型的巡檢任務可自動規劃航線，支持一鍵起飛、一鍵返航、斷點續飛與自主避障等功能，從而保障作業高效安全；同時利用AI算法對圖像深度分析，精準定位并分類組件缺陷，自動生成子陣級缺陷報告，為故障排查與運維決策提供可靠數據支撐。

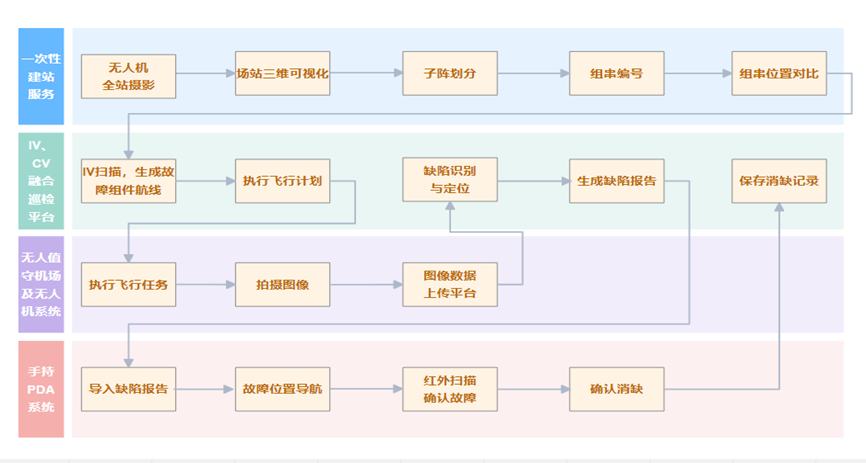

3.1巡檢流程

3.2場站數字化建模

場站數字化建模通過無人機傾斜攝影、激光掃描等技術采集場站空間數據、設備參數及臺賬信息，利用BIM、GIS等專業軟件構建精準三維模型，還原地形、建筑及設備的空間關系，并將實時運行數據與模型關聯，實現動態可視化展示，最后經模擬驗證優化模型，為運營管理、設備維護等場景提供直觀、智能的數字化支撐，提升場站管理效率與智能化水平。

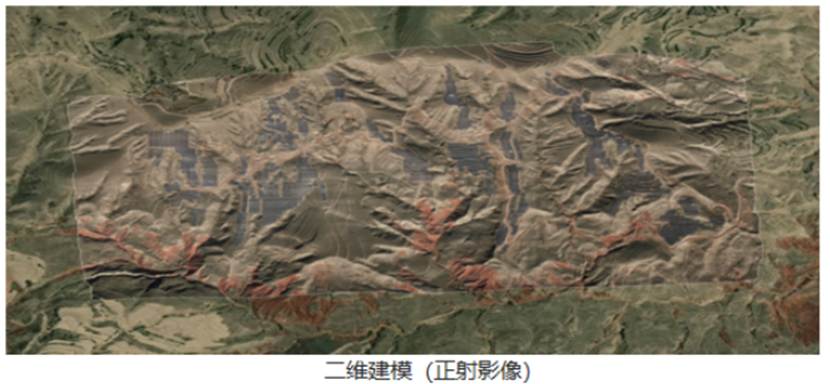

1、場站建模

通過無人機拍攝高精度影像數據（正射影像或傾斜攝影），結合GIS坐標信息，自動構建場站的二維或三維場站模型。

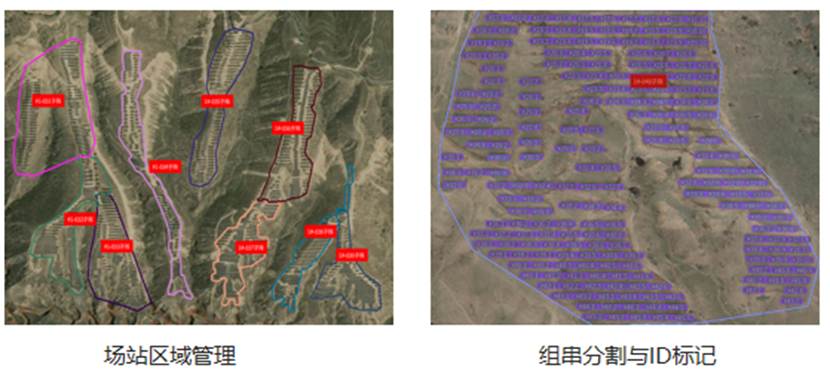

2、場站組串分割

在完成場站建模之后，基于圖像識別或拓撲算法，對場站的組串進行分割和ID標識。組串ID可以是“子陣+序號”規則進行標記，也可以根據客戶需求定制。

3、可視化渲染

在場站的正射圖上，通過顏色來渲染組串邊界并顯示對應組串的編號。通過放大或縮小可顯示不同圖層的信息。

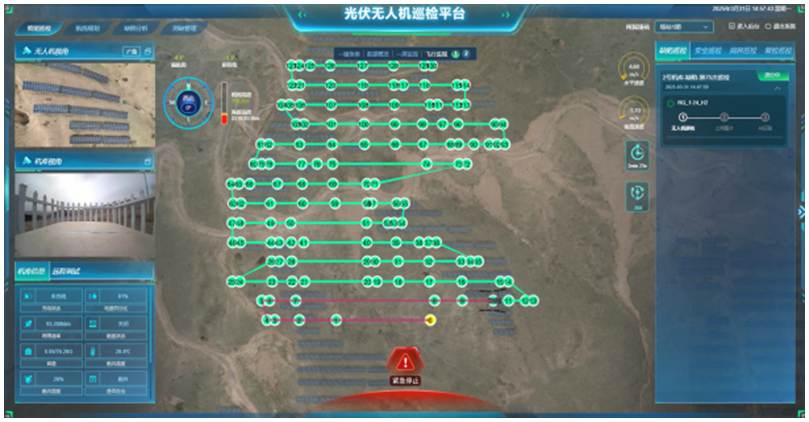

3.3航線規劃

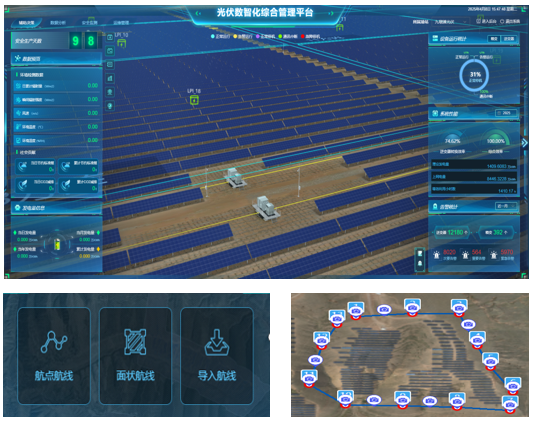

航線規劃作為無人機巡檢系統的核心功能，基于場站建模數據、設備分布等信息智能生成巡檢路徑，實現高效精準作業。其中，點狀航線支持用戶在三維模型或地圖上靈活規劃航點，可水平、垂直調整位置并預覽避障效果，適用于周界巡檢、局部缺陷復拍等針對性場景；面狀航線圍繞選定區域自動生成Z字形全覆蓋路徑，支持自定義重疊率、間距、航高等參數，適合大規模例行巡檢或影像建模；導入航線則可直接復用外部軟件或歷史航線文件，快速調用標準化路徑以提升運維效率。三種模式結合，滿足多樣化巡檢需求，提升作業智能化與標準化水平。

3.4智能飛控

智能飛控是無人機巡檢系統的核心模塊，集成傳感器、導航算法與自動化技術，實現自主飛行控制，支持按預設航線全自動執行任務并動態優化路徑；具備厘米級定位與多傳感器避障能力，可精準導航并實時規避障礙物；擁有斷點續飛、一鍵急停等應急機制，保障作業安全；還支持多機協同與數據實時回傳，提升大規模場景巡檢效率，為能源場站智能化運維提供高效、安全、可靠的控制支撐。

1、一鍵起飛

操作人員在地面控制系統選定預設航線后，無人機自動完成起飛、按航線飛行、圖像采集及返航充電全流程，全程無需人工操控。例如在光伏電站巡檢中，點擊 “啟動” 按鈕后，無人機按Z字形面狀航線自主飛行，同步采集可見光與紅外影像。

2、斷點續飛

若任務中斷（如人為操作、電量不足等），系統自動記錄斷點信息，任務重新開始后隨即返回斷點處，避免重復飛行和數據丟失。

3、一鍵急停

遇強風、設備故障或人員誤入作業區域等突發風險時，操作人員可通過遙控器或管理平臺一鍵觸發急停指令，無人機立即懸停并保持當前姿態，或啟動最短路徑返航程序。

4、自主避障

無人機搭載激光雷達、雙目視覺等多傳感器，實時掃描前方30米內障礙物（如光伏支架），通過算法構建環境地圖并動態規劃繞行路徑。

3.5 AI缺陷識別

1、缺陷類別

由于不同類型的缺陷在可見光圖像與紅外熱成像圖中具有差異化特征，系統基于深度學習算法對多模態圖像進行訓練與識別，可實現對光伏組件缺陷的精準識別與分類判斷，包括熱斑、二極管故障、開路、遮擋、陰影、缺失（支架脫落）等6種缺陷模型。

熱斑：組件局部溫度異常升高，多因內部電池片失效或焊接不良導致，紅外熱成像中呈現高亮區域。

二極管故障：旁路二極管失效引發的局部過熱，可見光圖像無明顯異常，紅外圖中表現為組件邊緣或接頭處溫度驟升。

開路：電路斷裂導致組件無電流輸出，可見光下可能伴隨焊帶脫落或接頭氧化，熱成像顯示該組件溫度低于正常工作區間。

遮擋：樹葉、鳥糞等異物覆蓋組件表面，可見光圖像直接呈現遮擋物輪廓，影響發電量且可能引發局部熱斑。

陰影：相鄰組件、支架等物體投射的陰影，可見光下可見明顯遮擋邊界，紅外圖中對應區域溫度低于正常值。

缺失（支架脫落）：組件支架松動或脫落導致位置偏移，可見光圖像可直接識別組件錯位或支架結構異常。

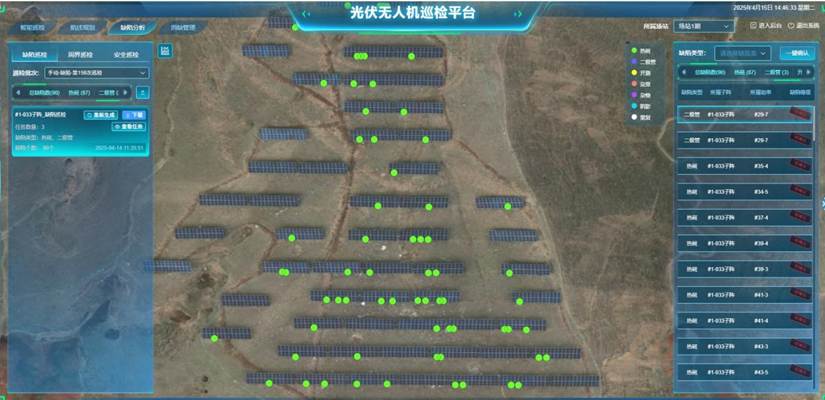

2、缺陷分布展示

基于AI缺陷識別結果，系統將各類光伏組件缺陷精確映射至場站地圖中，并通過顏色編碼、圖層標注等方式區分缺陷類型與等級。用戶可直觀查看缺陷的具體位置、數量及分布密度，快速掌握全場站的健康狀態，為后續的運維檢修提供決策依據。

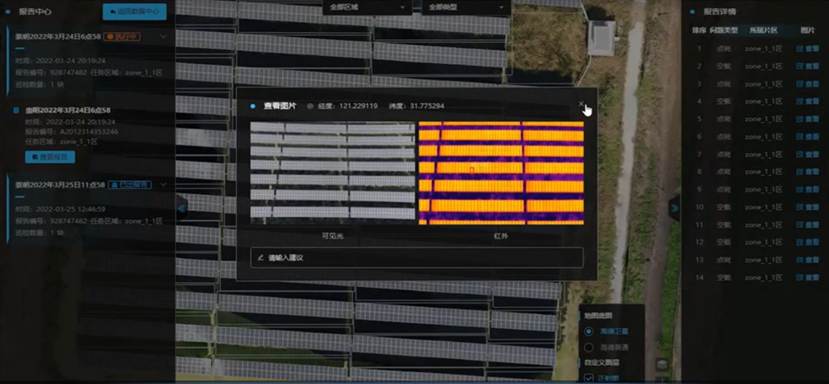

3.6缺陷報告

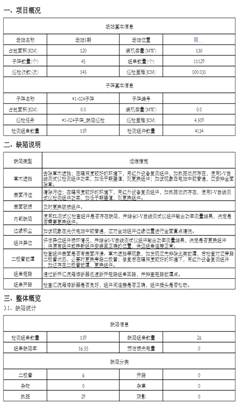

無人機巡檢報告通常在完成一次完整的飛行巡檢任務后自動生成，以子陣為維度進行生成，一般在巡檢完成后30min左右，具體取決于圖像數量。報告內容包括巡檢概況、巡檢子陣缺陷概況圖、巡檢時間、缺陷類型說明、缺陷統計、缺陷詳情，其中缺陷詳情包括：組串信息、缺陷類型、地理位置、影像佐證等內容。

巡檢概況：記錄場站及子陣基礎信息、飛行里程、覆蓋組件數量等。

缺陷分布：通過示意圖標注各類缺陷位置（如熱斑、遮擋等），顯示分布密度及高風險區域。

統計分析：按類型統計缺陷數量、占比及預估電量損失。

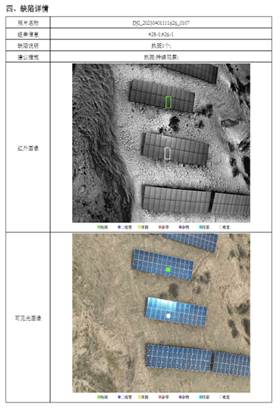

詳情列表：逐組串列出缺陷類型、地理位置、影像佐證及處理建議

報告簡潔直觀，支持快速導出，為運維提供清晰的缺陷處置依據。

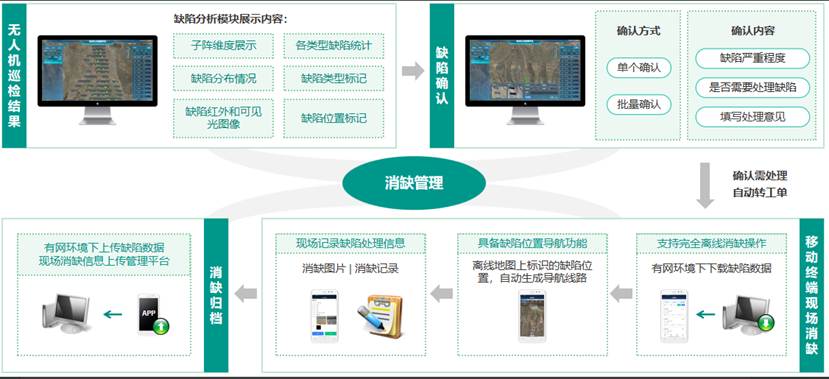

3.7消缺管理

消缺管理是無人機巡檢系統的閉環管理環節，通過智能化流程實現缺陷從發現到處理的全周期管控，確保運維任務高效落地。具體流程如下：

1、頁面展示：

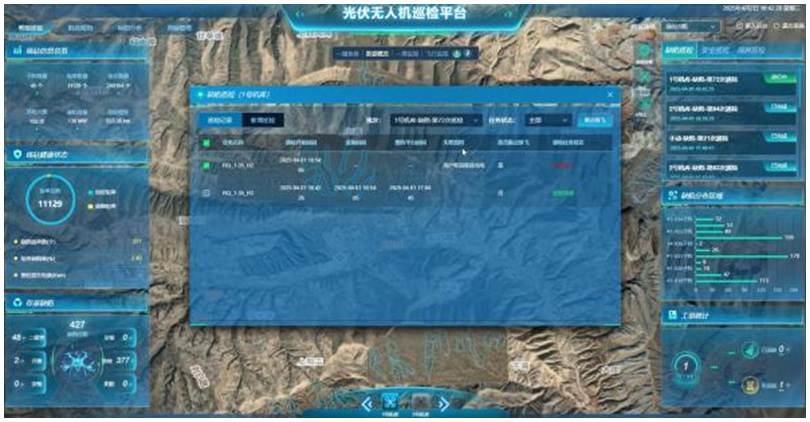

無人機生成的缺陷報告中，展示子維度、缺陷分布情況、缺陷紅外與可見光圖像。系統會自動統計各類型缺陷，標記缺陷類型與位置。

2、缺陷確認：

支持單個或批量確認，確認內容包括缺陷嚴重程度、是否需處理及填寫處理意見，經確認后自動轉工單。

3、移動終端現場消缺：

在運維人員接收到工單后根據地圖導航到具體的缺陷位置。完成現場消缺并記錄。（支持完全離線操作，有網時可下載缺陷數據，用于現場消缺。）

4、消缺歸檔：

在消缺完成后，由運維人員完成消缺歸檔。（有網環境下，將缺陷數據與現場消缺信息上傳至管理平臺。）

3.8 IV&CV融合診斷

智能IV診斷，利用組串式逆變器采集到的高精度電流和電壓曲線信號，通過大數據學習和AI識別算法建立了豐富的故障模型庫，遠程掃描即可快速識別光伏組串故障。讓電站運維變得更高效、更便捷、更智能和更經濟。CV診斷，利用算法對無人機采集到的紅外及高清可見光圖像進行識別，從而判斷出掉串、鳥糞、二極管等故障類型。

智能IV&CV融合診斷解決方案，可以通過兩種巡檢模式：模式一：先由IV對光伏電站全面檢測，再針對故障組串進行CV診斷，節約無人機飛行耗電，更精準，能充分發揮IV快，CV細的優勢；模式二：IV和CV同時全量檢測，對組件的內外進行全面細致的“體檢”，由表及里地發現所有問題。通過IV&CV融合診斷解決方案獲得的報告可以實現更精確的故障定位、更精準的損失量化，完成由線及點的全覆蓋，節約運維時間80%，實現更精細、更智能、更高效的運維。

3.8.1 系統架構

系統總體架構

3.8.2系統優點

智能IV&CV融合診斷解決方案，它結合了智能IV診斷和無人機CV診斷的優勢，旨在提升電站運維效率。該解決方案可以通過一鍵啟動IV和CV兩套系統，并提供極速模式和精細模式兩種巡檢模式，以適應不同的巡檢需求。極速模式下，首先進行IV檢測以快速識別故障組串，然后針對這些故障進行CV診斷，這樣可以節約無人機飛行耗電并提高診斷的精確度。精細模式下，IV和CV同時全量檢測，提供更為詳細的組件“體檢”。該系統通過AI圖像識別技術實現對光伏組件的自動巡航、懸停拍照和全方位掃描，以及基于AI智能圖像視頻分析算法的缺陷識別和管理。

通過數字平臺一鍵啟動IV智能診斷，下發診斷指令，掃描時間每100MW掃描時間小于10Min；掃描分辨率達128點；掃描精度可達電流/電壓精度≤0.5%；具備便捷操作可進行遠程啟動，無需人員到達場站；支持全站同時掃描，具備全量采樣功能，掃描結果數據直接傳輸給CV進行診斷，通過IV&CV融合自動診斷后出具分析結果和報告。

3.8.3 IV缺陷診斷功能

1、技術原理

IV（電流-電壓）診斷技術基于光伏組件的電學特性，通過測量組件在特定光照和溫度條件下的電流-電壓（I-V）曲線，分析其性能參數（如開路電壓、短路電流、最大功率點等），從而判斷組件是否存在缺陷或性能衰減。

2、技術特點

非侵入式檢測：無需破壞組件結構，直接通過電信號分析。

高精度定位：可識別組件級、組串級缺陷（如隱裂、PID、熱斑）。

量化評估：精確計算功率損失、效率衰減率等指標。

快速診斷：單次測試耗時約1-5分鐘（取決于設備性能）。

環境依賴性：需校正至標準測試條件（STC：25°C，1000W/m2，AM1.5）。

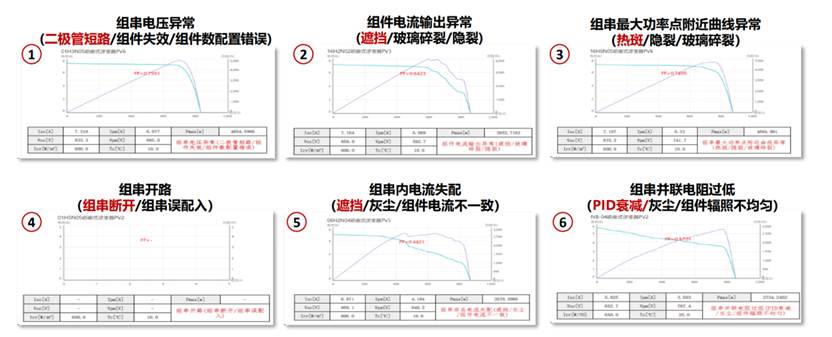

3、常見IV曲線故障

4、診斷結果類型

系統將診斷結果進行分類整理，可通過故障碼、故障名稱進行數據篩選，并對每一種故障配置了故障描述和修復建議，方便快速查閱每種故障的具體情況與處理方法。

項目價值

綜上所述，上海云瞳綠能科技有限公司提出的“光伏無人機智能巡檢系統”解決方案，深度融合自動化飛行控制、高精度多光譜傳感（可見光+紅外熱成像）、三維數字孿生建模與AI智能診斷（CV+IV融合）等核心技術，成功構建了一套高效、精準、安全、智能的光伏電站巡檢與管理體系。本方案直擊行業痛點，有效解決了傳統人工巡檢及單一無人機作業模式在效率、覆蓋、精度、安全與數據分析方面的多重瓶頸。

效率革命：實現大型電站“小時級”覆蓋，單日作業面積達200-300畝，效率較人工提升5-8倍，巡檢周期從“天級”壓縮至“小時級”。

精準洞察：融合可見光與紅外熱成像，結合AI算法，缺陷識別準確率提升至95%以上。

全域覆蓋：突破地形限制，抗風設計（6級）、激光雷達避障及RTK厘米級定位技術，確保山地、荒漠、水面、屋頂?shù)葟碗s場景下100%無盲區覆蓋。

安全升級：“機器代人”模式顯著降低運維人員高空墜落、觸電、中暑等風險，保障人員安全與職業健康。

智能閉環：從自動航線規劃、數據采集、AI分析、報告生成到消缺工單流轉與閉環管理，實現巡檢運維全流程數字化、自動化、智能化，為電站健康評估、壽命預測及優化決策提供強大數據引擎（如組件健康指數、功率損失量化、經濟影響評估）。

融合創新：獨特的IV&CV融合診斷模式（極速模式/精細模式），實現“由線及點”的故障精準定位與內外協同檢測，大大節約運維時間，推動運維模式向預測性、精細化轉變。

本方案的實施，將助力客戶顯著降低運維成本、提升發電收益、保障電站安全穩定運行，并為其構建數字化、智能化的運維管理體系奠定堅實基礎，最終實現光伏資產價值的最大化。
