隔離驅動IC中的“高CMTI”競賽：應對100kHz+極速開關挑戰與構網型儲能PCS應用解析

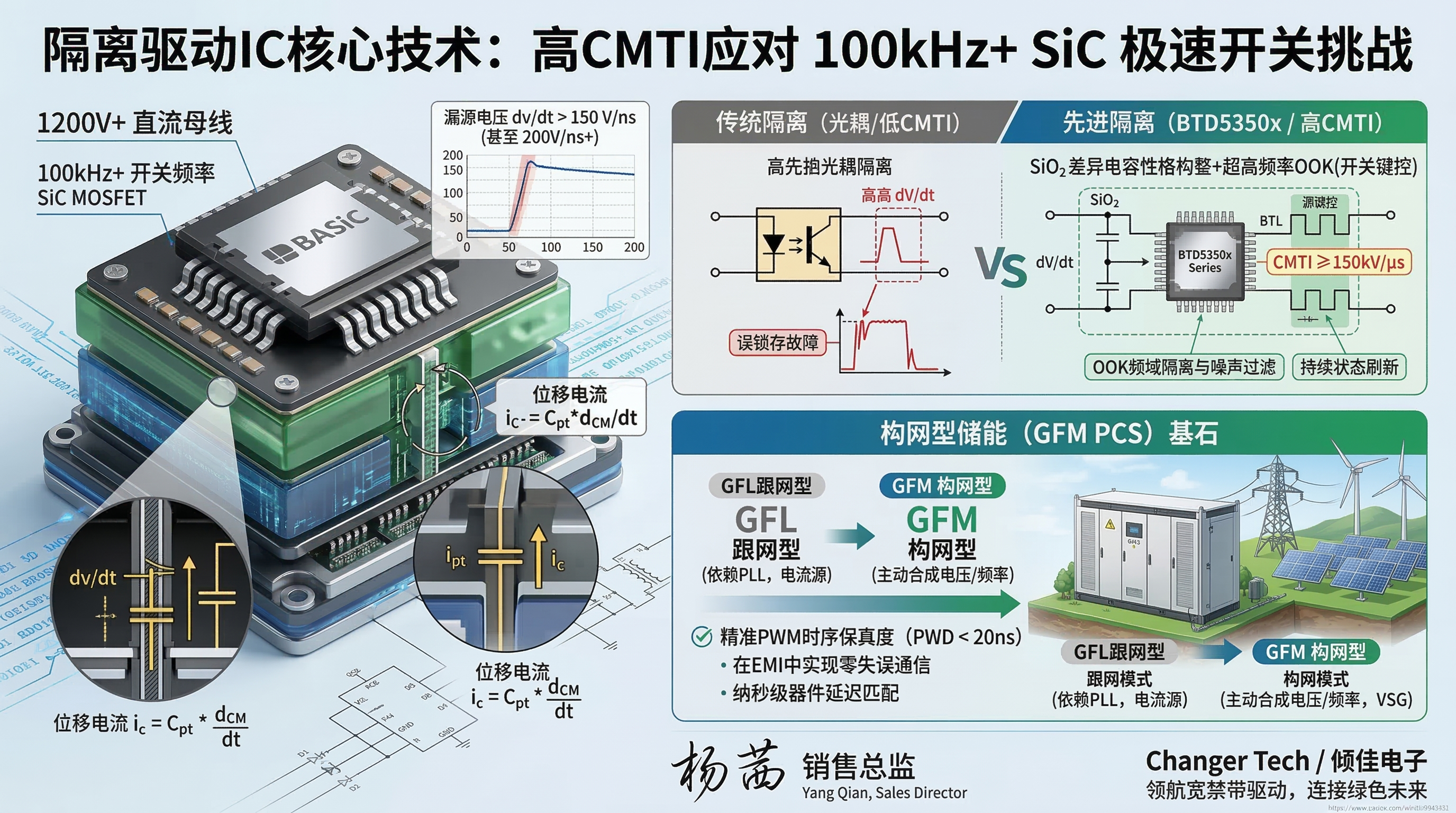

碳化硅（SiC）極速開關時代的電磁環境重構與技術演進

在全球能源結構向深度脫碳轉型的歷史進程中，電力電子技術作為電能變換與控制的物理樞紐，正在經歷由硅（Si）基半導體向碳化硅（SiC）和氮化鎵（GaN）等寬禁帶（Wide Bandgap, WBG）半導體材料的全面代際更迭 。與傳統的硅基絕緣柵雙極型晶體管（IGBT）或硅基MOSFET相比，碳化硅材料具備十倍以上的擊穿電場強度、三倍的禁帶寬度以及優異的熱導率 。這些基礎材料學維度的物理優勢，使得SiC MOSFET能夠在阻斷極高電壓（如1200V、1700V乃至3300V及以上）的同時，保持極低的特定導通電阻（Specific On-resistance），并且?guī)缀跸松贁?shù)載流子器件固有的拖尾電流與反向恢復電荷（Qrr?）問題 。

這種材料層面的革命，直接推動了電力電子變換器（包括大功率電動汽車牽引逆變器、光伏組串式逆變器以及構網型儲能變流器PCS）向著超高頻、高功率密度的方向演進。在傳統的IGBT系統中，受限于開關損耗與反向恢復時間，系統開關頻率通常被限制在10kHz至20kHz之間 。而在采用SiC MOSFET的現代電力電子系統中，為了大幅縮小輸出濾波器、高頻變壓器等無源磁性元器件的體積，同時提高系統的動態響應帶寬，主回路的開關頻率正被激進地推向100kHz乃至數百kHz的極高頻段 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

然而，高頻化與極速開關特性在大幅提升系統效率與功率密度的同時，也對系統級的電磁兼容性（EMC）以及底層控制鏈路的信號完整性構成了前所未有的嚴峻挑戰。為了降低高頻運行下的開關損耗，必須盡可能縮短開關元器件的開通與關斷時間。這意味著SiC MOSFET在開關瞬態會產生極高的電壓變化率（dv/dt）與電流變化率（di/dt） 。在硬開關（Hard-switching）應用場景下，SiC MOSFET的漏源電壓（VDS?）跳變所產生的dv/dt可以輕易超過100V/ns，甚至在某些極端應用中飆升至150V/ns至200V/ns的驚人水平 。

這種極高的電壓轉換速率，使得驅動電路的運行環境發生了本質變化。在半橋或全橋拓?fù)浣Y(jié)構中，高邊開關管的柵極驅動器（Gate Driver）的參考地直接連接至功率拓?fù)涞拈_(kāi)關節點（Switch Node）。當?shù)瓦呴_(kāi)關管快速動作時，開關節點的電位會在極短的時間內（通常數十納秒）在零電位與高壓直流母線電位（如800V或1500V）之間劇烈往復跳變 。在此過程中，隔離柵極驅動器不僅需要將低壓微控制器（MCU或DSP）側與高壓功率側進行數千伏級的電氣隔離，還必須在承受劇烈共模瞬態干擾的條件下，保證PWM控制信號的絕對精準傳輸 。

共模瞬態抗擾度（Common-Mode Transient Immunity, CMTI）因此脫穎而出，成為衡量隔離驅動IC在寬禁帶半導體時代性能邊界的最核心指標。CMTI定義為隔離驅動器在兩個隔離地平面之間能夠承受并保證信號不失真的最大共模電壓上升或下降速率，其單位通常以kV/μs或V/ns表示 。當系統中的dv/dt超過驅動器所能承受的CMTI物理極限時，瞬態共模電流會通過芯片內部隔離勢壘的寄生電容強行耦合至控制側或輸出側邏輯電路，從而導致數據傳輸錯誤、脈沖丟失、脈沖寬度嚴重失真（PWD），甚至引起逆變器上下管直通（Shoot-through）等災難性故障 。隨著SiC器件潛能的不斷釋放，隔離驅動IC市場的競爭焦點已不可逆轉地從早期的50V/ns跨越至150V/ns門檻，并正加速向200V/ns以上的技術無人區挺進 。

高dv/dt瞬態的物理機制與CMTI失效模型剖析

要深刻理解高CMTI需求的工程必然性，必須從SiC MOSFET的高頻開關物理過程、半橋拓?fù)涞募纳鷧?shù)模型，以及隔離驅動器內部的信號耦合機制入手進行深度剖析。

隔離勢壘的位移電流效應與差模噪聲轉化

在三相電壓源型逆變器（Voltage Source Inverter, VSI）或任何基于橋式臂的拓?fù)渲?，高邊晶體管（High-side Switch）的驅動需要一個懸浮的電源域。高邊隔離驅動器的輸出側參考地（GND2或VEE2）物理連接至半橋的中間點（即開關節點） 。在低邊晶體管導通的瞬間，開關節點的電位以極高的dv/dt向系統負母線驟降；而在低邊晶體管關斷的瞬間，由于電感負載的續流作用，開關節點電位又會以極高的dv/dt向正母線飆升。

驅動器內部的隔離勢壘——無論采用何種物理介質（如二氧化硅電容、聚酰亞胺變壓器或光電耦合樹脂）——在物理層面上都不可避免地存在寄生耦合電容（Cpt?） 。根據麥克斯韋方程組的電荷連續性原理，跨越這層隔離勢壘的高頻共模電壓跳變將產生巨大的位移電流（Displacement Current），其數學表達遵循以下方程：

ic?(t)=Cpt?dtdvCM?(t)?

假設一個典型的SiC開關瞬態dv/dt為150V/ns，若驅動器隔離勢壘的寄生電容為1pF，則在開關跳變的幾納秒內，瞬間產生的位移電流峰值將達到驚人的150mA 。這一高頻位移電流并非在真空中消失，它必須尋找到流回系統參考地的閉合回路。位移電流會沿著驅動器的內部接地引腳阻抗、芯片鍵合線寄生電感（Bonding Wire Inductance）以及印制電路板（PCB）的走線寄生參數流動。

當高達150mA的瞬態電流流經驅動器接收端前端的微小不對稱阻抗時，原本的共模干擾（Common-mode Interference）便會轉化為差模電壓噪聲（Differential-mode Noise） 。若該差模噪聲的幅值意外超過了驅動器內部邏輯判決電路的閾值電平，驅動器便會發生誤翻轉，輸出錯誤的柵極驅動脈沖。這種由位移電流引發的通信失效，是導致CMTI不足的隔離器在實際應用中頻繁出現脈沖丟失或誤觸發的根本物理機制 。

米勒效應的激化與動態串?dāng)_（Crosstalk）現象

高dv/dt的殺傷力不僅限于破壞隔離通信，它還會通過SiC器件自身的寄生參數引發嚴重的動態串?dāng)_問題。SiC MOSFET內部存在著不可忽視的非線性寄生電容，包括輸入電容（Ciss?）、輸出電容（Coss?）和反向傳輸電容（即米勒電容，Crss?或Cgd?） 。

在橋式電路中，當下橋臂以極高的dv/dt開通時，上橋臂（處于關斷狀態）的漏源電壓（VDS?）隨之急速上升。這會在上管的米勒電容上產生一個正向的位移電流（iMiller?=Cgd??dvDS?/dt）。該電流流經上橋臂的關斷驅動電阻（RG(off)?）和內部柵極分布電阻（RGI?），并在柵源兩端形成一個正向的電壓尖峰 。由于SiC MOSFET的柵極閾值電壓（Vth?）通常較低（一般在2V至4V之間），且隨著結溫（TJ?）的升高還會出現負溫度系數漂移，這個正向電壓尖峰極易突破閾值電壓，引發上管的寄生導通（False Turn-on/Shoot-through），導致橋臂直通，產生巨大的短路電流和開關損耗，甚至直接炸毀模塊 。

反之，當下橋臂關斷時，上管的漏源電壓急劇下降，米勒電容會抽取電流，產生負向串?dāng)_電壓尖峰 。SiC器件的柵氧層（Gate Oxide）對負壓極其敏感，持續的劇烈負向越限（如低于-5V或-10V極限）會導致柵極氧化層的累積性電應力疲勞，加速器件老化直至永久性擊穿 。這就要求現代高CMTI隔離驅動IC不僅要能屏蔽信號干擾，還必須集成主動抑制串?dāng)_的物理層保護電路。

隔離介質架構的底層博弈：電容隔離與磁隔離的演進路徑

在追求150V/ns乃至更高CMTI的競賽中，隔離勢壘的物理介質屬性與耦合機制是決定驅動器抗干擾能力的底層核心。目前，傳統的硅光耦隔離技術（Optocoupler）因其發光二極管（LED）的結電容較大、共模瞬態抗擾度極低（早期通常小于50V/ns）、傳輸延遲極長（往往在數百納秒級別），且存在嚴重的光衰減與高溫老化問題，已基本被淘汰于高頻SiC應用的主流梯隊 。取而代之的是兩大主流數字隔離技術：以二氧化硅（SiO2?）為介質的電容隔離（Capacitive Isolation）與以聚酰亞胺（Polyimide）為介質的磁隔離（Magnetic/Inductive Isolation）技術。

磁隔離（微型變壓器）的特性與局限

磁隔離技術（如ADI首創的iCoupler技術）利用半導體工藝在芯片內部制造微型空心變壓器（Micro-transformer），通過初級線圈與次級線圈之間的電磁感應來跨越隔離柵傳輸數據 。兩個線圈之間通常填充厚度達數十微米的聚酰亞胺絕緣層，以提供數千伏的電氣隔離能力。

從物理機制上看，磁隔離能量傳輸依賴于動態磁場的變化（di/dt）而非電場的變化。面對由高壓快速跳變（dv/dt）引發的共模干擾時，磁隔離由于其次級線圈對電場直接耦合的敏感度相對較低，在早期的架構對比中曾展現出對CMTI的一定天然免疫力 。

然而，隨著系統設計向更高功率密度和更極端的電磁環境發展，磁隔離方案的局限性日益凸顯。首先，片上微型變壓器線圈的體積相對較大，增加了芯片的硅片面積與制造成本。更致命的是，高頻SiC逆變器環境中充斥著高達數百安培的大電流交變磁場，微型變壓器在此類強外部輻射磁場環境中，存在吸收外部磁場噪聲的固有風險，可能導致信號失真 。此外，脈沖變壓器傳輸機制本身無法傳遞直流信號，需要在每個半周期對磁芯磁通進行復位（Flux Reset）以維持伏秒平衡（Volt-second Balance），這限制了其在占空比極端變化（如接近0%或100%）應用中的靈活性 。

電容隔離技術的物理優勢與架構創新

相較之下，電容隔離技術正在成為高CMTI驅動器市場的主導力量 。該技術利用標準高壓半導體CMOS工藝中生長的二氧化硅（SiO2?）層作為絕緣介質。SiO2?是半導體工業中最穩定、介電強度最高的材料之一，其在室溫下的理論擊穿電場強度可達400至500 Vrms?/μm（相比之下，光耦所用的塑封材料擊穿場強僅為<50V/μm） 。在標準的0.18μm CMOS工藝中，僅需微米級的SiO2?厚度即可實現數千伏的加強絕緣（Reinforced Insulation）能力，使得隔離器件具有超長的使用壽命（>40年） 。

電容隔離的根本優勢在于其只依賴電場進行信號耦合，完全不受外部強磁場（如電機驅動環境、變壓器漏磁環境）的干擾 。為了解決電容介質容易耦合dv/dt共模電流的問題，現代電容隔離器采用了一種高度對稱的差分電容拓?fù)浣Y(jié)構（Differential Capacitive Topology）。發射端與接收端之間并非僅有一條耦合路徑，而是配置了兩對串聯或并聯的隔離電容 。

當極高的共模電壓瞬變穿過差分隔離電容時，等量的共模干擾電流會同時注入接收端的正相和反相輸入節點。由于接收端的差分放大器具備極高的共模抑制比（CMRR），它能夠極其敏銳地只放大兩路信號間的微小差模差值，同時將等幅、同相的巨大共模位移電流徹底抵消 。

以國產隔離驅動的代表之作基本半導體（BASiC Semiconductor）的BTD5350x系列為例，該驅動IC采用了內部高壓SiO2?雙電容隔離結構，其SOW-8寬體封裝版本（爬電距離達8.5mm）不僅支持高達5000Vrms的UL1577隔離耐壓認證和7000VPK的瞬態隔離電壓，還在嚴格的測試標準下實現了高達150kV/μs的CMTI性能 。德州儀器（TI）針對汽車牽引逆變器推出的UCC5881-Q1，以及針對通用工業的UCC23525同樣基于SiO2?電容隔離技術，將其CMTI下限牢牢鎖定在150V/ns乃至200V/ns的高度，且原副邊寄生耦合電容（Cio?）被控制在僅1.2pF的極低水平，從源頭上切斷了位移電流的幅值 。

零失誤通信的靈魂：OOK調制與脈沖調制的深度博弈

除了物理介質與電容拓?fù)涞膭?chuàng)新，邏輯信號在跨越隔離勢壘時的調制解調機制（Modulation Scheme）對CMTI的最終表現起著決定性的重塑作用。為了在高頻高壓環境中實現真正的“零失誤通信”，工程師們?cè)谡{(diào)制算法上進行了艱難的技術抉擇，最終開關鍵控（On-Off Keying, OOK）調制技術擊敗了邊緣脈沖極性調制，成為了高CMTI隔離驅動的靈魂內核。

邊緣極性調制（Edge/Pulse Polarity Modulation）的系統脆弱性

早期的數字隔離器為了追求極致的低功耗與更小的芯片面積，廣泛采用了邊緣脈沖調制技術。該技術不連續傳輸信號，而是僅僅在輸入控制信號發生狀態跳變（從低到高，或從高到低）時，向隔離勢壘發送一個納秒級的超短脈沖 。接收端的觸發器一旦捕捉到這個短脈沖，便會翻轉輸出狀態并將其鎖存（Latch）。

然而，這種調制方式在面臨極端的高dv/dt沖擊時表現出了致命的脆弱性。當系統出現高達150V/ns的共模瞬態噪聲時，隔離電容上耦合出的微小電壓毛刺（Glitch）很容易被接收端的敏感邏輯電路誤認為是一個合法的“狀態跳變”控制脈沖 。一旦發生這種誤判，接收器就會錯誤地翻轉輸出電平（例如，在應當關斷時錯誤地導通了柵極），并且這個錯誤狀態會被鎖存電路死死維持，直到數百納秒甚至數微秒之后下一個真實的控制脈沖到來才可能被糾正 。在SiC器件幾微秒就會因短路燒毀的脆弱體制下，這種由調制機制固有缺陷導致的邏輯鎖存錯誤是不可接受的。

OOK調制架構的抗擾降維打擊

為了徹底根除誤鎖存的隱患，以TI、Silicon Labs、基本半導體為首的隔離IC巨頭，全面轉向了開關鍵控（OOK）調制架構 。

OOK調制是一種高度冗余的連續波幅移鍵控技術。其工作原理并非捕捉跳變沿，而是通過發送超高頻載波（RF Carrier，頻率通常高達數百M(fèi)Hz至GHz級別）的“有”與“無”來代表數字狀態的“邏輯1”和“邏輯0” 。

當控制輸入為“高”時，發射端持續向隔離勢壘注入高頻載波信號；

當控制輸入為“低”時，發射端關閉振蕩器，勢壘上無信號通過。 接收端包含精密的高頻包絡檢波器（Envelope Detector）和多級帶通濾波器，實時解調載波包絡，并經由施密特觸發器（Schmitt Trigger）輸出平穩的驅動電平 。

OOK調制對高CMTI的貢獻是革命性的：

頻域隔離與噪聲過濾：極高頻率（如500MHz）的載波使得有用信號的頻譜能量高度集中，遠離了開關噪聲的基頻。即使dv/dt瞬變導致了強烈的共模噪聲，其在頻域上的能量分布也非常寬泛。接收端的帶通濾波器可以從容地將這些帶外噪聲濾除 。

持續狀態刷新與無鎖存風險：因?yàn)榇磉壿嫛?”的載波是連續不斷發送的，如果在某個極短的瞬間，一個高達200V/ns的極端電壓尖峰破壞了載波包絡，接收端充其量只會在該納秒級瞬間丟失信號。一旦這個極其短暫的電磁瞬態脈沖過去，高頻載波依然存在，接收器會在幾納秒內立刻恢復并輸出正確的“高”電平 。它完全摒棄了依賴脈沖觸發和長期狀態鎖存的機制，從而實現了系統級真正的“防死鎖”和“零失誤”狀態糾錯。

通過“高耐壓SiO2?差分電容 + 超高頻OOK調制 + 高級信號包絡調理”的三位一體架構，新一代隔離驅動IC徹底打破了傳統技術在極端電磁環境下的物理瓶頸，將隔離驅動芯片的可靠性推升到了一個全新的技術紀元。

極致的動態時序與高級保護集成：高頻SiC驅動系統的閉環

在高頻DC/DC變換器、LLC諧振拓?fù)浠蛞葡嗳珮驊?yīng)用中，僅僅在靜態下承受住共模沖擊是不夠的，驅動IC必須在開關跳變的動態瞬間實現納秒級精確的時序控制。微小的時序偏差不僅會導致死區時間（Dead Time）的不確定，還會加劇非對稱開關帶來的熱應力失衡。

動態CMTI、脈寬失真（PWD）與延遲匹配（Part-to-part Skew）

現代絕緣驅動器不僅要求靜態CMTI過關，更強調在動態CMTI（Dynamic CMTI）測試下的穩健性。動態測試要求在控制信號處于跳變沿的毫秒級窗口內，同時施加共模瞬態脈沖。此時，驅動器的輸出傳播延遲（Propagation Delay）和脈寬失真（Pulse Width Distortion, PWD）不能超出數據手冊中嚴苛的范圍 。

為了提升100kHz以上開關頻率的效率，設計人員被迫不斷壓縮死區時間。死區時間的冗余量取決于驅動器的信號保真度。以BTD5350x為例，其從低到高（tPLH?）和從高到低（tPHL?）的傳輸延遲典型值僅為60ns，脈寬失真度控制在最大20ns以內 。此外，對于并聯驅動或多電平（如NPC/ANPC）拓?fù)涠裕ǖ篱g或不同芯片間的延遲匹配度（tSK?）至關重要。納秒級（如<25ns甚至<5ns）的延遲一致性，能夠有效防止同一橋臂上的多個并聯SiC器件因動作時序差異而產生瞬間的動態電流不均流（Current Unbalance），進而避免局部熱點（Hot Spot）失效 。

針對SiC脆弱性的深度保護機制集成

由于SiC MOSFET的芯片面積（Die Size）遠小于同等電流等級的硅基IGBT，其熱容大幅減小，導致其承受短路電流的時間（Short-circuit Withstand Time, SCWT）被急劇壓縮至僅約2μs至3μs（IGBT通?？沙惺?0μs以上） 。這就要求隔離驅動IC必須在極端的“生死時速”內完成異常檢測并實施安全關斷。

除了前文詳述的應對dv/dt正向串?dāng)_的**有源米勒鉗位（Active Miller Clamp）**功能外，現代高CMTI隔離驅動器集成了更為復雜的防線：

極速去飽和（DESAT）檢測與軟關斷（Soft Turn-off） ：傳統的去飽和檢測雖然有效，但在SiC應用中反應過慢。新一代驅動IC采用高頻精密濾波器剔除干擾，并實現了數百納秒級的極速短路響應。更關鍵的是，在檢測到短路且電流已達數千安培時，驅動器決不能立刻以最高速度拉低柵極，否則巨大的di/dt會在回路寄生電感上激發出毀滅性的過壓尖峰（Spike）。因此，高級IC（如UCC5881-Q1）配置了多級軟關斷或兩級關斷（Two-level Turn-off）功能，通過控制內部下拉電阻網絡，以可控的緩慢速率釋放柵極電荷，從而柔和地切斷故障電流 。

雙極性欠壓鎖定（UVLO）的精確閾值管理：SiC器件對柵極驅動電壓高度敏感。驅動電壓稍有不足，其導通電阻便會急劇上升，瞬間產生的巨大導通損耗足以在幾個開關周期內燒毀芯片。因此，針對SiC設計的驅動IC副邊UVLO保護閾值通常設定在遠高于IGBT的水平（如11V至13V之間）。同時，考慮到SiC需要負壓（如-4V或-5V）來抑制關斷期的串?dāng)_，先進驅動器還支持副邊負電源的欠壓保護（如BTD5350E配置了對副邊正負電源的雙重精確監控） 。

構網型儲能（GFM PCS）的基石：微觀時序如何主宰宏觀電網穩定性

如果說高CMTI隔離驅動IC在微觀硬件維度保障了SiC器件的高效安全運行，那么在宏觀的系統與電網演進層面，這種在惡劣電磁環境下的“零失誤通信”能力，則構成了下一代構網型（Grid-Forming, GFM）儲能變流器（Power Conversion System, PCS）的堅固基石 。

從“跟網型（GFL）”到“構網型（GFM）”的底層邏輯革命

在現有的新能源并網體系中，絕大多數光伏逆變器和儲能PCS均采用跟網型（Grid-Following, GFL）控制架構。GFL變流器本質上是一個受控的“電流源”。它們高度依賴外部電網提供強有力的電壓和頻率參考信號，通過鎖相環（PLL）技術實時追蹤公共耦合點（PCC）的相位，隨后精準地將計算好的電流注入電網 。

在傳統同步發電機主導的“強電網”中，由于系統具有極高的短路容量（Short Circuit Level）和巨大的機械轉動慣量，電網電壓十分穩定，GFL架構運行順暢。然而，隨著高比例新能源（大量缺乏慣量的電力電子設備）的并網，電網的短路容量比（SCR）斷崖式下降，演變?yōu)椤叭蹼娋W(wǎng)”（如SCR < 3）。在弱電網環境下，大量GFL設備注入的電流會極大地?cái)_動原本就微弱的端電壓。一旦電網發生輕微擾動，PLL便難以準確鎖定相位，進而引發系統級的大范圍電壓波動、寬頻帶諧振，甚至導致連鎖脫網事故 。

構網型（Grid-Forming, GFM）控制技術的興起，標志著變流器控制思想的根本性反轉。GFM的哲學是讓儲能PCS拋棄對外部電網剛性電壓的依賴，轉而通過內部的電壓環控制算法（如虛擬同步發電機VSG、下垂控制Droop Control或虛擬振蕩器等），使其自身表現為一個具備極強主動支撐能力的低阻抗“電壓源” 。GFM設備不僅能獨立構建并維持電網的電壓和頻率相量，還能自主提供虛擬慣量與阻尼。當電網發生劇烈的頻率突變（RoCoF）、瞬態相角跳變（Phase Jump）或不對稱短路故障時，GFM PCS能夠?qū)崿F(xiàn)近乎瞬時（亞循環級）的有功與無功極速吞吐，以強大的物理力量平抑?jǐn)_動，穩定大電網 。

驅動器時序抖動對GFM動態響應的致命反噬

GFM控制策略的本質在于“高精度的主動電壓合成”。這意味著，儲能PCS內部必須時刻維持一個極其平滑、低畸變且具備極高瞬態響應帶寬的三相電壓調制指令。在采用100kHz+極速開關SiC功率模塊的兆瓦級GFM PCS中，數字處理器（DSP或FPGA）生成的PWM信號，就是將這些高級軟件算法映射到物理高壓世界的唯一紐帶 。

在微觀層面，如果隔離驅動IC的CMTI能力存在短板，無法從容應對SiC模塊產生的高達150V/ns的dv/dt瞬態噪聲，那么高頻電磁干擾將不可避免地穿透隔離柵，導致驅動脈沖發生邊緣抖動（Jitter）、延遲跳變、非對稱失真，甚至脈沖的徹底丟失。這種底層的硬件時序潰敗，將對宏觀的GFM穩定性產生災難性的多米諾骨牌效應：

PWM分辨率退化與諧振失穩：在弱電網中，GFM PCS的輸出電壓質量直接決定了與電網阻抗的交互耦合深度。驅動信號的動態時序抖動（哪怕只是區區數十納秒的PWM脈寬跳變）會被敏感的電壓閉環控制系統無情放大，直接導致逆變器輸出電壓的低頻諧波和高頻間諧波畸變急劇上升（THD惡化） 。在極端情況下，這些非預期的畸變電壓會與長距離輸電線路或變壓器漏感發生高頻諧振，導致整個弱電網系統的徹底失穩。

相角跳變（Phase Jump）下的動態恢復失效：當輸電網發生嚴重故障并被切除時，電網電壓會發生劇烈的相角突變（例如瞬間發生15°至60°的跳變） 。作為電網的“定海神針”，GFM儲能PCS必須在幾毫秒內精確調節三相橋臂的占空比，瞬間輸出極大的故障限流電流并合成全新的電壓相量來穩定系統。如果在這個最危急的暫態瞬間，強烈的電磁沖擊導致驅動IC丟失了關鍵的PWM控制脈沖，功率級將立刻陷入混亂。電壓合成指令的執行滯后或錯位不僅會導致暫態同步失敗，還可能引發失控的負序短路電流，最終觸發保護動作導致設備解列 。

并聯陣列的內部破壞性環流：為了達到兆瓦級甚至百兆瓦級的儲能容量，現代PCS通常采用多臺逆變器并聯或內部多功率模塊（Power Module）并聯的復雜拓?fù)潢嚵小Ｔ诓⒙?lián)架構中，驅動信號的納秒級偏差是致命的。GFM作為一個極低內部阻抗的電壓源，不同模塊間若因驅動延遲匹配度（tSK?）差或抗擾性不足產生微小的瞬時輸出電壓差，便會在模塊間激發出極為猛烈的內部高頻環流（Circulating Current） 。這種破壞性環流不僅急劇增加導通與開關損耗，更是誘發器件熱擊穿的直接元兇。

由此觀之，高CMTI隔離驅動IC所保障的零失誤信號傳輸，絕非僅僅是一個元器件級別的抗干擾問題，它是整個構網型儲能變流器實現高可靠控制閉環的最核心硬件底座。只有在底層確立了不可動搖的物理執行精度，上層那些復雜的GFM軟件算法（如自適應慣量控制、無縫孤島切換、動態短路限流）才可能在惡劣的電網故障中發揮其應有的威力 。

技術全景與行業競爭演進：邁向高壓、高集成的未來

伴隨著全球電動汽車高壓化（800V及以上快充架構）以及兆瓦級新能源電站并網的爆發式增長，高壓隔離驅動IC市場已經徹底告別了“低技術門檻”的溫床，轉而進入了一場硬核技術拼殺的深水區 。各大頂級半導體廠商正圍繞著CMTI極限突破、深度智能保護集成以及安規封裝創新展開全方位的戰略角逐。

首先，是針對200V/ns以上極端CMTI技術高地的沖鋒。盡管目前150V/ns的抗擾能力已經能夠滿足絕大多數采用1.2kV至1.7kV SiC MOSFET的主流應用需求，但當目光投向更高維度的工業場景——如3.3kV或10kV級的中壓柔性直流輸電（MVDC）、重載牽引機車以及高壓直掛儲能系統時，開關瞬間釋放的能量密度將成倍飆升，對壓擺率的極限要求正迅速被推高至200V/ns的嶄新基準線 。德州儀器（TI）通過不斷優化其內部電容差分拓?fù)渑c壓擺率主動控制（如在LMG3425中集成的20V/ns至150V/ns動態調節），以及意法半導體（ST）新一代的STGAP3S系列（具備9.6kV穩態隔離能力及200V/ns CMTI性能），均已提前在這片技術無人區中插上了旗幟 。與此同時，諸如基本半導體等國產先鋒企業也不甘示弱，通過自主研發基于OOK調制的高耐壓SiO2?隔離架構，穩穩跨越了150V/ns的門檻，正加速向更高規格演進 。

其次，為了應對日益嚴苛的高壓安規測試標準，驅動IC的封裝形態也在發生深刻變革。在高壓母線系統中，為了防止爬電（Creepage）與電氣間隙（Clearance）引發的沿面放電或空氣擊穿，封裝技術必須提供足夠的物理絕緣距離。行業標準正從傳統的SOP封裝（爬電距離約4mm）向SOW寬體封裝（爬電距離大于8mm，如BTD5350x的SOW-8版本達到8.5mm）甚至超寬體封裝（爬電距離達到14mm至15mm，以滿足IEC 62109中1500V增強絕緣要求）快速過渡 。

最后，全鏈路的高維功能集成正成為構筑市場護城河的終極手段。為了在PCB板級徹底消滅引入雜散電感與電磁干擾的物理走線，業界正在探索將隔離型DC-DC高頻電源模塊與隔離驅動IC進行合封的高算力方案平臺（例如青銅劍科技推出的包含正激DC-DC轉換器與BTD5350的混合集成即插即用型模塊） 。這種“電源+驅動”的一體化設計（Plug-and-play）不僅消除了變壓器層面的外部分布電容，進一步提升了系統級CMTI，還能集成復雜的CPLD智能控制邏輯實現動態監控，從而極大降低了電力電子工程師采用寬禁帶器件的應用門檻與試錯成本 。

結語

在電力電子系統以前所未有的速度向100kHz+極速開關頻率演進的時代浪潮中，碳化硅（SiC）寬禁帶材料釋放出巨大效率潛能的同時，也帶來了高達150V/ns乃至200V/ns高頻dv/dt瞬態的極端電磁挑戰。在這一惡劣的物理電磁漩渦中，隔離柵極驅動IC所擁有的“高CMTI”抗擾性能，已經從一個僅僅用于錦上添花的優化指標，蛻變?yōu)闆Q定整個功率變換系統生死存亡的紅線。

通過在物理層面上采用高耐壓SiO2?為介質的差分電容隔離架構，并在調制算法上深度革新，運用具備降維抗擾打擊能力的超高頻開關鍵控（OOK）調制技術，現代先進隔離驅動IC成功粉碎了早期邊緣極性調制與老舊光耦技術在強電磁環境下的崩潰瓶頸。這種創新的多維技術融合，不僅徹底消除了高壓環境下因位移電流與米勒串?dāng)_引發的直通災難與致命鎖存，更實現了由低壓控制大腦向高壓功率肌肉之間真正的“零失誤”指令傳輸。

在更為宏大深遠的新型電力系統構建進程中，以構網型（GFM）儲能變流器為核心的主動支撐裝備，正成為拯救弱電網和應對高比例新能源波動的核心支柱。GFM必須作為堅韌且主動的虛擬電壓源，在各種電網故障與相角跳變瞬間強行輸出瞬態能量以支撐電網頻率與電壓。這種基于高級軟件算法的主動電壓構建能力，對于逆變器底層的PWM執行精度、脈寬保真度與納秒級時序一致性提出了極其苛刻的要求。高CMTI隔離驅動器，正是這一復雜控制鏈條中最強韌的神經中樞。未來，隨著SiC芯片與封裝技術的縱深發展，200V/ns以上的CMTI技術基準以及更加智能化的多維保護體系，必將全面重塑高壓驅動芯片的生態格局，并持續為全球能源低碳轉型、電動汽車極速快充與智能電網的穩健運行提供無可替代的底層硬件支撐。
