電磁流量計作為導電流體測量的主流儀表，只要吃透結構原理、安裝規范、接線技巧、檢修維護全流程知識，絕大多數故障都能提前規避、快速解決。今天，和晟測控帶你了解電磁流量計由哪兩部分組成以及安裝注意事項，幫你輕松拿捏電磁流量計的使用與養護。

一、和晟HSD電磁流量計結構拆解

和晟測控出品的電磁流量計，秉承精工制造理念，整體結構簡潔耐用，核心由兩大模塊組成，各司其職、協同工作，搞懂結構才能精準定位故障根源，適配各類復雜工況。

1.傳感器：管道上的“高精度信號捕捉器”

電磁流量計傳感器直接安裝在工業管道上，負責將流體流動信號轉化為穩定電勢信號，是測量的前端核心。主要包含加厚防腐導管、高性能勵磁線圈、耐磨測量電極、定制防腐襯里、加厚防護外殼、標準連接法蘭等部件，針對腐蝕、磨損、高溫等特殊工況，可定制專屬材質，耐用性遠超行業標準。

2.轉換器：智能信號處理

轉換器接收傳感器傳輸?shù)奈⑷蹼妱菪盘枺涍^多級放大、精準運算、數字化處理后，轉化為標準電流信號，實現流量顯示、數據累積、遠程控制、多協議通訊等功能。內部集成穩壓電源電路、低噪前置放大電路、工業級CPU主控電路、穩定I/O輸出電路、標準通訊接口、高清顯示模塊、恒流勵磁電路等，保障信號穩定傳輸與高精度換算。

二、測量原理

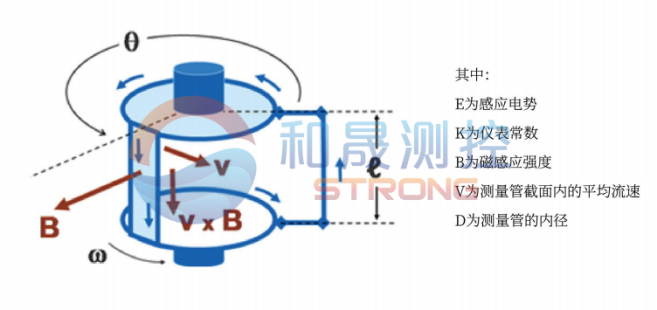

和晟HSD電磁流量計的工作原理是法拉第電磁感應定律：當導電流體在磁場中流動切割磁力線時，會在電極兩端產生感應電動勢，電動勢大小與流體流速、管道內徑、磁場強度直接相關，通過公式換算就能得出精準流量值。

和晟測控通過優化勵磁技術與算法，讓儀表在流體導電、管道滿管的前提下，實現無阻礙、高精度測量，不受介質密度、粘度、溫度波動影響，這也是和晟電磁流量計適配各類復雜工況的核心優勢。

三、安裝避坑

70%的測量故障，根源都在安裝不規范。和晟測控為每一款電磁流量計提供一對一安裝指導，明確嚴苛的安裝規范，從源頭杜絕數據失真。

直管段要求：上游直管段≥5D，下游直管段≥3D，遠離閥門、彎頭、泵體等擾流部件，避免漩渦干擾測量。

安裝方位優選：推薦水平安裝，安裝時需確保管道全程滿管運行；且應選管道低位路段布設，避免氣泡積聚及介質排空影響計量。若現場不具備水平安裝條件，可考慮采用垂直安裝方式。

接地要求：流量計本體需單獨接地（接地電阻≤10Ω），避免與動力設備共用接地系統，防止干擾傳導，避免電磁干擾；

環境與管路要求：遠離強磁場、強震動、射頻干擾源；加裝旁通管道，方便后期清洗檢修；控制閥、切斷閥務必裝在流量計下游，禁止直接安裝在泵進出口。

無論是工控新手入門培訓，還是資深運維人員的進階提升，掌握電磁流量計的核心知識，都能快速勝任儀表運維工作，告別盲目檢修、精準把控每一處細節。選擇和晟測控，不僅是選一款高精度計量儀表，更是選一套全生命周期的技術服務，為工業生產穩定運行保駕護航。
