一、產品定位：工業4.0時代的信號轉換核心

在現代工業自動化系統中，模擬信號的穩定傳輸是確保控制精度的關鍵。GP110作為一款專業的V/I轉換芯片，能夠?qū)?-5V的模擬電壓信號精準轉換為工業標準的0-20mA或4-20mA電流信號，為工業現場提供可靠的信號傳輸解決方案。

這款芯片以其高精度、強抗干擾能力和靈活的可配置性，成為儀器儀表、工業控制器、PLC系統等領域的理想選擇，有效解決長距離信號傳輸中的衰減和干擾問題。

二、核心技術特性

1.精準的轉換性能

轉換公式：IOUT = 10 × VIN / RSET

非線性誤差：典型值0.05%（4-20mA量程校正后）

溫度系數：B版本20ppm/℃，C版本50ppm/℃

寬輸入范圍：0-5.5V模擬電壓輸入

2.強大的工業適應性

寬電源供電：8V-36V單電源工作

輸出靈活性：通過RSET電阻可配置0-20mA、4-20mA、0-25mA等多種輸出范圍

負載能力：支持0-800Ω負載電阻（24V供電時）

工作溫度：-40℃至125℃工業級溫度范圍

3.智能保護功能

輸出斷線檢測（EF引腳）：實時監測輸出開路故障

輸出關閉控制（OD引腳）：硬件關斷輸出，減少功耗

內置2.5V基準：為外部電路提供穩定參考電壓

ESD防護：>2000V靜電保護能力

三、工作原理深度解析

GP110采用先進的模擬信號處理技術，實現電壓到電流的線性轉換：

核心轉換機制：

信號采樣：通過高阻抗輸入引腳VIN采集模擬電壓信號

量程設置：外部RSET電阻決定輸出電流的最大值

電流轉換：內部精密電路實現電壓到電流的線性變換

功率擴展：通過外部NPN晶體管實現功率轉移和散熱

典型配置示例：

當RSET=2.5kΩ，VIN=0-5V時，輸出IOUT=0-20mA

當RSET=3.125kΩ，VIN=0-5V時，輸出IOUT=0-16mA（可通過偏移實現4-20mA）

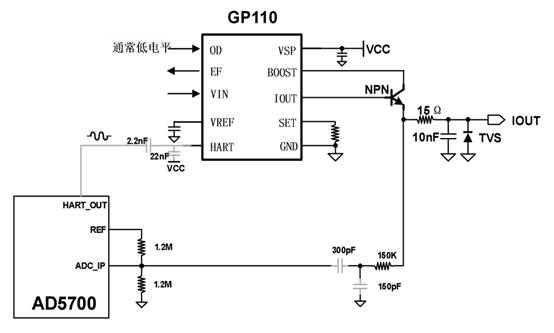

四、典型應用電路設計

GP110采用MSOP-10-EPAD封裝，外圍電路設計簡潔高效：

基本應用電路包含：

電源濾波：VSP引腳就近布置去耦電容

基準輸出：VREF引腳外接100nF電容提升穩定性

功率擴展：BOOST引腳連接外部NPN晶體管（如2SD882）

輸出保護：IOUT引腳串聯15Ω限流電阻并加TVS保護

HART通信：HART引腳可接入AD5700等調制解調器

設計要點：

RSET電阻需選用高精度、低溫漂的型號

輸出電阻需根據浪涌要求選擇合適封裝（4KV浪涌需0805以上）

強烈建議在輸出端增加TVS管等保護器件

散熱設計要考慮外部晶體管的功率耗散

五、應用場景全景展示

1.工業過程控制系統

在PLC、DCS系統中，GP110將控制器的模擬電壓輸出轉換為4-20mA標準信號，驅動執行機構完成精確的過程控制。其高抗干擾能力確保在復雜工業環境下的穩定運行。

2.儀器儀表變送器

各類傳感器信號（溫度、壓力、流量等）通過GP110轉換為標準電流信號，實現長距離無衰減傳輸，特別適合現場儀表到控制室的數據采集。

3.智能設備信號調理

在智能變送器、數據采集模塊中，GP110提供可靠的信號調理功能，配合HART通信實現智能設備的遠程配置和診斷。

4.安全相關系統

利用EF引腳的斷線檢測功能，可實時監控信號鏈路完整性，及時發出故障報警，提升系統安全性。

六、技術優勢分析

1.精度與穩定性

0.05%的典型非線性誤差，確保信號轉換的準確性

10ppm電壓系數和負載系數，保證在各種工作條件下的穩定性

20ppm低溫漂基準源，為系統提供可靠參考

2.集成化與易用性

單芯片實現完整V/I轉換功能，大幅減少外圍元件

內置2.5V基準源，簡化系統設計

MSOP-10小封裝，節省PCB空間

3.可靠性保障

全面的保護功能（斷線檢測、過壓保護、ESD防護）

工業級溫度范圍（-40℃至125℃）

符合MSL-3濕敏等級標準

七、選型指南

選型建議：

對溫度穩定性要求高的應用選擇B版本

常規工業應用可選擇性價比更高的C版本

最小訂單量1000片，提供卷帶包裝

八、設計注意事項

PCB布局：

模擬部分與數字部分適當隔離

散熱焊盤必須可靠接地

電源去耦電容盡量靠近芯片引腳

保護設計：

輸出端必須增加TVS管應對浪涌沖擊

信號線建議采用屏蔽措施減少干擾

考慮電源反接保護電路

熱管理：

外部晶體管需滿足散熱要求

大電流輸出時確保足夠的散熱面積

結語：為工業自動化注入精準動力

GP110以其卓越的轉換精度、強大的環境適應能力和靈活的可配置性，成為工業V/I轉換應用的理想選擇。無論是在傳統的工業控制領域，還是在新興的物聯網應用中，GP110都能為系統設計提供可靠、高效的信號轉換解決方案。

客益微作為國產半導體企業的新興力量，始終致力于為工程師提供高可靠性、高性價比的芯片解決方案。選擇GP110，就是選擇了一個值得信賴的技術伙伴。

了解更多：訪問客益微官網www.guestgood.com獲取完整數據手冊、應用筆記和技術支持。
