在半導體制造、微納結構加工以及薄膜材料研究中，表面形貌和臺階高度測量是基礎而重要的表征手段。隨著薄膜工藝向納米尺度發展，對測量設備的精度與穩定性提出了更高要求。臺階儀作為一種成熟的表面輪廓測量設備，被廣泛應用于薄膜厚度測量、臺階高度檢測以及表面粗糙度分析等領域。

本文基于這些技術文獻，對臺階儀的常見問題進行系統梳理，并結合實際應用說明其在薄膜厚度測量中的作用。Flexfilm費曼儀器探針式臺階儀可以實現表面微觀特征的精準表征與關鍵參數的定量測量，精確測定樣品的表面臺階高度與膜厚，為材料質量把控和生產效率提升提供數據支撐。

1

什么是臺階儀

flexfilm

臺階儀是一種用于測量材料表面輪廓與高度變化的精密儀器，其英文名稱為Stylus Profilometer。該設備通過機械探針掃描樣品表面，從而獲取表面高度變化數據，并生成表面輪廓曲線。

在典型測量過程中，探針沿樣品表面進行線性掃描。當探針經過樣品表面的臺階或微結構時，表面高度變化會導致探針產生微小的垂直位移。這些位移信號通過高靈敏度傳感器轉換為電信號并記錄下來，從而形成表面輪廓數據。

臺階儀能夠直接測量樣品的幾何高度差，因此在薄膜厚度測量和表面形貌分析中具有重要作用。與依賴光學模型的測量技術不同，臺階儀測量的是樣品表面的實際高度變化。

2

臺階儀的工作原理

flexfilm

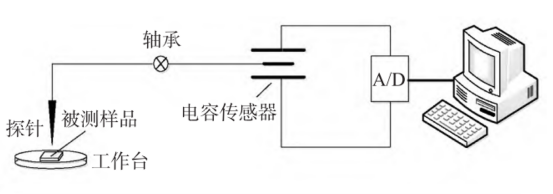

臺階儀原理圖

探針式臺階儀的測量原理基于機械掃描與位移檢測技術。典型系統主要由以下幾個核心部分組成：探針組件、掃描驅動系統、位移傳感器、數據采集與分析軟件。

測量過程中，掃描平臺驅動探針沿樣品表面移動。當探針經過樣品表面結構時，表面高度變化會引起探針產生垂直位移。該位移通過傳感器檢測，并轉換為電信號進行記錄。

掃描過程中，系統會同步記錄探針位置與位移數據，從而生成樣品的二維輪廓曲線。通過對輪廓曲線進行分析，可以獲得多種表面參數，包括：臺階高度、表面粗糙度、薄膜厚度、溝槽深度。這種直接測量高度變化的方法，使臺階儀在薄膜厚度測量中具有較高的可靠性。

3

臺階儀能夠測量哪些參數

flexfilm

臺階儀可以測量多種表面形貌參數。

膜層臺階高度示意圖

臺階高度

臺階高度是臺階儀最基本的測量參數。當樣品表面存在明顯的高度差結構時，臺階儀能夠通過掃描獲得臺階兩側的高度差值。

在薄膜沉積實驗中，通常會通過遮擋部分基底區域形成臺階結構。通過測量薄膜區域與基底之間的高度差，即可獲得薄膜厚度。

薄膜厚度

在材料研究和半導體制造中，薄膜厚度是關鍵結構參數之一。臺階儀通過測量薄膜與基底之間的高度差，可以直接獲得薄膜厚度。

這種測量方法具有以下特點：不依賴材料光學模型、測量結果反映真實幾何厚度、適用于多種材料體系。因此，在許多實驗室中，臺階儀常用于校準或驗證其他薄膜厚度測量技術，例如橢偏儀或光學干涉儀。

表面粗糙度

臺階儀通過高分辨率掃描可以記錄樣品表面的微觀起伏，從而計算表面粗糙度參數。表面粗糙度分析在材料科學研究和表面工程中具有重要意義。

溝槽深度與微結構輪廓

在微機電系統（MEMS）制造過程中，許多器件包含微米級或納米級溝槽結構。臺階儀可以通過掃描獲得這些結構的輪廓信息，并計算其深度和寬度。

4

臺階儀的測量精度

flexfilm

臺階儀的測量性能通常通過以下指標進行評價：垂直分辨率、掃描范圍、測量重復性。高精度臺階儀的垂直分辨率可達到亞納米級。部分設備可以測量納米級臺階結構，并具有較高的重復性。此外，臺階儀的測量范圍通常覆蓋從納米到毫米級高度變化，因此能夠滿足不同類型樣品的測量需求。

5

臺階儀在薄膜厚度測量中的應用

flexfilm

在薄膜材料研究中，臺階儀是常用的膜厚測量工具之一。其基本測量原理是通過形成薄膜臺階結構，然后測量薄膜區域與基底之間的高度差。

該方法具有以下優勢：測量方法簡單、數據結果直觀、不依賴材料光學參數。因此，在許多實驗室中，臺階儀被作為薄膜厚度測量的重要參考設備。

6

Flexfilm探針式臺階儀在薄膜測量中的應用

在實際應用中，不同類型的探針式臺階儀在測量精度和穩定性方面存在差異。Flexfilm探針式臺階儀作為一種表面輪廓測量設備，采用高靈敏度探針系統與精密掃描結構，可用于多種表面形貌測量任務。

在薄膜厚度測量應用中，Flexfilm探針式臺階儀通過掃描樣品表面臺階結構，獲取薄膜與基底之間的高度差，從而實現膜厚測量。

典型測量流程包括：

在樣品表面形成薄膜臺階結構

將樣品固定在掃描平臺

設置掃描范圍與掃描速度

進行輪廓掃描并獲取數據

通過軟件分析得到臺階高度

通過這種方法，可以獲得薄膜的幾何厚度信息。

此外，Flexfilm探針式臺階儀還可用于以下應用：

表面粗糙度分析

微結構輪廓測量

薄膜沉積工藝評估

這些應用使其在材料研究和微納加工領域具有一定的應用價值。

7

臺階儀常見測量問題

flexfilm

在臺階儀使用過程中，測量結果可能受到多種因素影響。

測量數據不穩定

常見原因包括：樣品表面存在顆?；蛭廴?、探針磨損、儀器未進行正確校準；保持樣品表面清潔并定期進行儀器校準，可以提高測量穩定性。

樣品表面損傷

由于臺階儀采用接觸式測量，對于某些軟材料表面可能產生輕微劃痕。降低探針壓力可以減少這種影響。

復雜結構測量困難

對于高度變化較大的復雜結構，需要合理設置掃描范圍與掃描速度，以保證測量數據完整。

8

臺階儀的校準方法

flexfilm

在精密測量中，儀器校準是保證測量結果可靠的重要步驟。實驗室通常使用具有已知高度的標準臺階樣品對臺階儀進行校準。

通過測量標準樣品的臺階高度，可以驗證儀器的測量精度和重復性，從而確保測量數據具有良好的可追溯性。

臺階儀作為一種重要的表面輪廓測量工具，在薄膜厚度測量和微結構表征中發揮著重要作用。通過機械探針掃描樣品表面，臺階儀能夠直接獲取表面高度變化信息，從而實現臺階高度、薄膜厚度以及表面粗糙度等參數的測量。隨著微納制造技術的發展，對高精度表面測量的需求不斷增加。探針式臺階儀在半導體制造、MEMS器件研究以及材料科學領域中具有廣泛應用。以Flexfilm 探針式臺階儀為代表的設備，通過精密掃描與數據分析技術，可以為薄膜厚度測量和表面形貌研究提供可靠的數據支持。

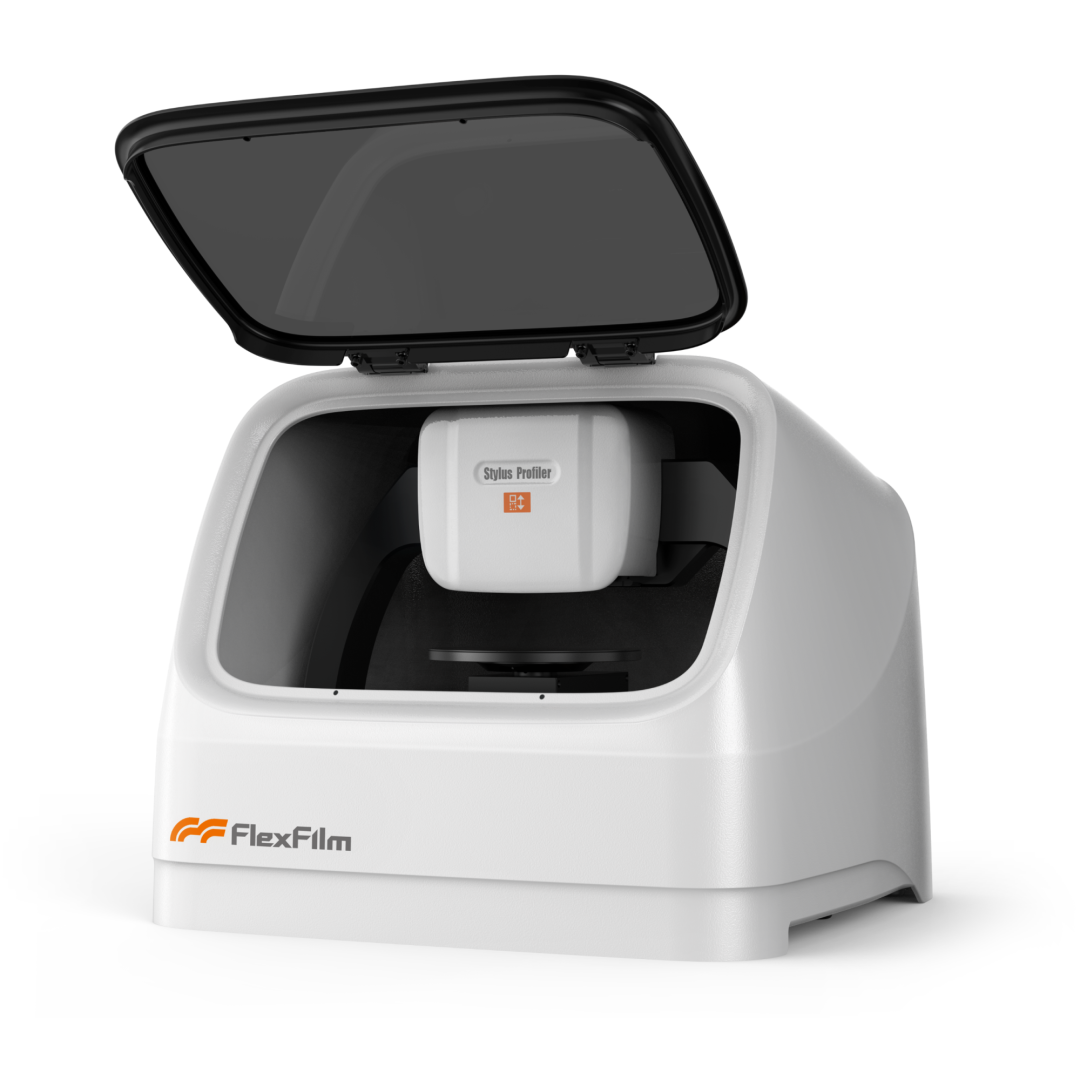

Flexfilm費曼儀器探針式臺階儀

flexfilm

費曼儀器探針式臺階儀在半導體、光伏、LED、MEMS器件、材料等領域，表面臺階高度、膜厚的準確測量具有十分重要的價值，尤其是臺階高度是一個重要的參數，對各種薄膜臺階參數的精確、快速測定和控制，是保證材料質量、提高生產效率的重要手段。

• 配備500W像素高分辨率彩色攝像機
• 亞埃級分辨率，臺階高度重復性1nm
• 360°旋轉θ平臺結合Z軸升降平臺
• 超微力恒力傳感器保證無接觸損傷精準測量

費曼儀器作為國內領先的薄膜厚度測量技術解決方案提供商，Flexfilm費曼儀器探針式臺階儀可以對薄膜表面臺階高度、膜厚進行準確測量，保證材料質量、提高生產效率。
