前言

在工業自動化、醫療設備和辦公智能化不斷演進的今天，步進電機作為精密運動控制系統的核心執行部件，其驅動方案的性能直接決定了整個系統的運行精度與穩定性。如何在寬高電壓下實現精準定位？如何在保證性能的同時降低能耗？如何簡化系統設計、加速產品上市？TMC5241作為一款65V、2ARMS的智能步進驅動和控制器，為應對這些挑戰提供了一站式解決方案。


一痛點與挑戰：我們?yōu)槭裁葱枰玫尿?qū)動

在工業自動化、醫療設備和辦公設備中，步進電機可以說無處不在。但傳統步進驅動方案經常會遇到這幾個棘手的問題：

1、噪音與振動：傳統驅動器在電機中低速運行時，極易引發共振，電機產生的振動和噪音讓人抓狂，尤其在實驗室、安靜辦公室等場合。

2、功耗與散熱：為了保證電機輸出扭矩，傳統方案電機往往需以最大電流持續運行，導致驅動器與電機發熱嚴重，甚至需要加裝散熱片和風扇，增加了成本和體積。

3、可靠性：電機堵轉、失步問題難以實時檢測、預警，通常要等設備故障后才能發現，造成材料浪費或停機。

4、系統復雜度：為了實現平滑運動和閉環控制，往往需要額外增加傳感器、編碼器和復雜的MCU算法，增加了軟硬件工作量與調試難度。

而TMC5241的高集成度架構與核心專利技術正好可解決這些痛點，為步進電機驅動系統提供更優的性能方案。

二產品介紹：TMC5241

1、產品定位

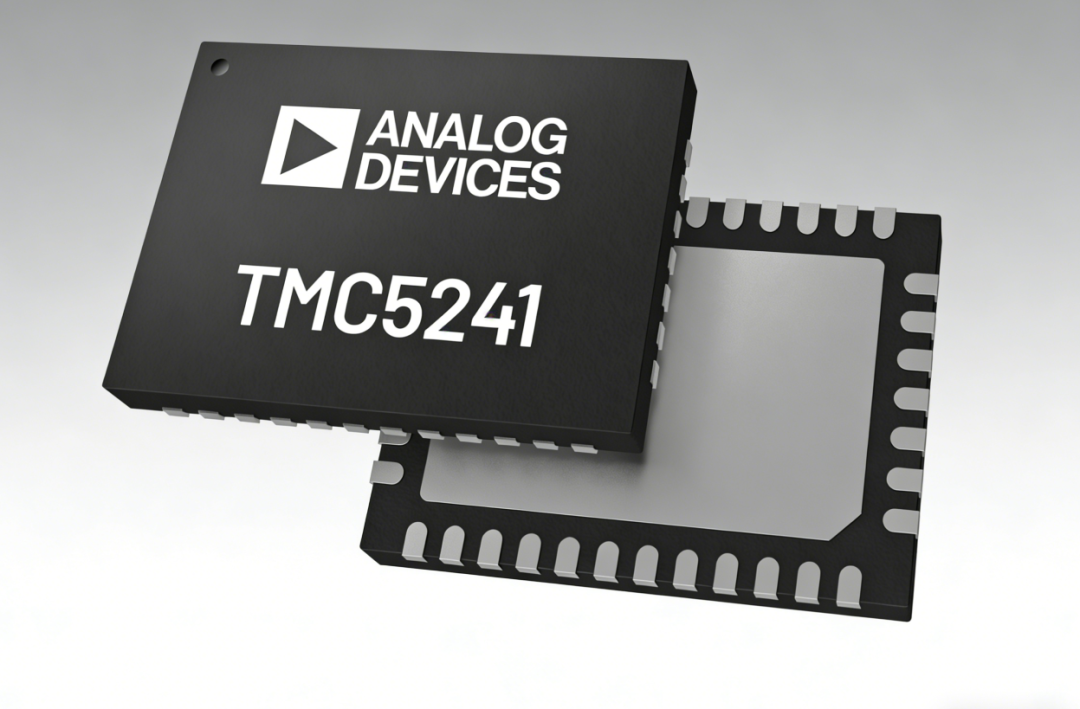

TMC5241是ADI-Trinamic針對中高壓工業應用推出的旗艦級智能集成步進電機驅動控制IC，一款集運動控制、功率驅動與智能電機算法于一體的單芯片解決方案。其不僅繼承了Trinamic備受贊譽的靜音和節能等技術，更是打破了傳統“MCU+運動控制算法+步進驅動芯片”的分立方案架構，集成完整的步進電機控制邏輯與功率驅動級，無需外部CPU執行復雜的電機控制算法，僅需通過SPI或單總線UART接口下發目標位置/速度指令，即可自動完成電機運動規劃與驅動控制。它將高性能32位八點運動控制器與先進的步進驅動器技術完美融合，支持高達256微步的細分，為嵌入式應用提供精確的位置控制和平滑的運動性能。

具體參數

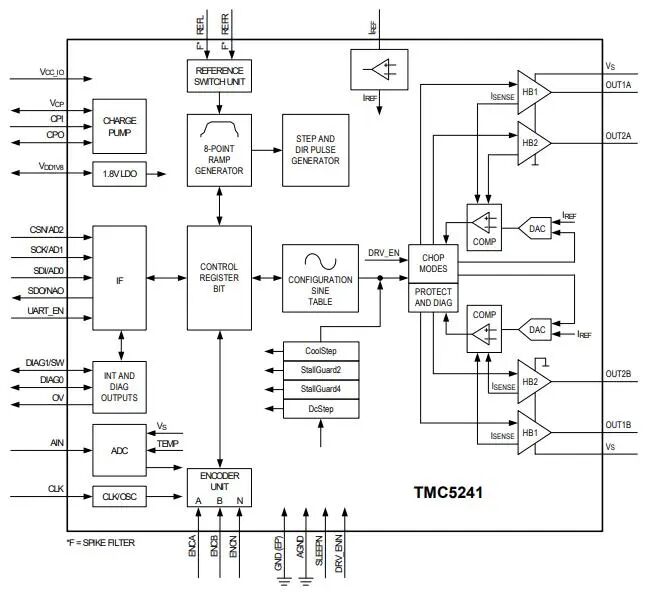

功能框圖

2、TMC5241核心亮點速覽

除優異的基礎電氣性能外，真正讓它脫穎而出的是集成的“黑科技”：

StealthChop2：專利的靜音斬波技術，讓低速運行幾乎聽不到聲音；

SpreadCycle：高速動態下的高扭矩模式，可與StealthChop2無縫切換；

StallGuard2/4：高精度的無傳感器堵轉檢測和負載測量；

CoolStep：根據負載自動調節電流，節能可達75%；

DcStep：無失步驅動技術，基于負載自適應的自動換相，保證不丟步；

內置Motion Controller：支持八點加加速度曲線，實現平滑運動，減輕主控負擔；

• 集成編碼器接口：方便構建閉環系統，實現更高精度。

  三技術深潛：方案優勢

1、靜音與平滑：StealthChop2+SpreadCycle

在驅動打印機、醫療泵或?qū)嶒炇?a href="http://www.makelele.cn/v/tag/1687/" target="_blank">自動化設備時，噪音是重要的性能指標。TMC5241的StealthChop2技術，通過電壓調制方式自動優化電機電波流形，使其更接近標準正弦波，從根源上消除傳統斬波器固有的電流諧波與刺耳噪音。

同時，搭配針對高速運行場景優化的SpreadCycle高動態循環電流斬波算法，通過逐周期電流閉環控制，自動優化快/慢衰減周期，保證電機電流波形精準跟隨正弦目標，抑制電機共振。雙技術協同可確保電機高低速切換無抖動，實現全速度區間內平滑運行與高控制精度，降低噪音污染，提升設備的作業質量。

2、節能與散熱：CoolStep智能電流控制

散熱與功耗是困擾許多緊湊型工業設備、嵌入式系統的難題。

TMC5241的CoolStep功能會根據StallGuard2/4反饋的負載情況，實時動態調整電機電流，最高可節能75%。當電機空載或輕載工況時，驅動電流自動降低；一旦負載增加，則瞬間提升電流，始終保持最優扭矩余量。例如在辦公打印設備中，當打印機處于待機狀態或只需要輕載送紙時，驅動電流自動降至最低；而當需要高速走紙或克服阻力時，電流瞬間提升以保持扭矩不丟失。

3、診斷與保護：StallGuard2/4實現無傳感器堵轉檢測

TMC5241集成的StallGuard2/4無傳感器負載檢測與失速保護，通過檢測電機反電動勢與負載角的關系，無需外部編碼器，即可精準測量電機機械負載，實現失速檢測與負載監控。

其中StallGuard2適配SpreadCycle斬波模式，10位負載分辨率，支持無傳感器回零；StallGuard4適配StealthChop2斬波模式，9位負載分辨率，靜音模式下仍可實現負載檢測。

我們可以把它當作一個“電子扭矩傳感器”，用它來做兩件事非常實用：

作為限位開關：電機觸碰機械限位時，StallGuard2/4檢測到負載瞬間增大立即觸發停止，省去了額外的傳感器；

實時堵轉保護：在運行過程中監控負載，一旦發生卡死或堵轉，立刻報警并停機，避免損壞機械部件或產品報廢。

4、八點運動控制器：讓主控“喘口氣”

TMC5241內置了靈活的八點運動控制器，支持3段加速、3段減速、啟動速度、停止速度獨立配置，可實現加加速度（Jerk）優化的平滑運動曲線。這意味著：

主控MCU僅需發送目標位置、運行速度等基礎參數，芯片即可自主完成完整運動軌跡的規劃與執行，無需主控實時輸出脈沖與干預。

硬件級S型加減速規劃，啟停過程幾乎沒有機械振動，延長機械系統壽命；

復雜的多段運動可離線配置，減輕通信負擔，支持多芯片同步觸發運動。

對于需要多軸協同的系統，這一特性可大幅降低主控的運算負荷和軟件復雜度。

5、靈活性與開發性：多種接口與控制模式

TMC5241支持SPI和單線UART兩種通信方式，可以輕松掛在各種MCU上。它提供了三種控制模式：

傳統模式：通過STEP/DIR引腳實現基礎控制，兼容現有設計，可無縫替代升級；

SPI模式：直接通過寄存器配置參數和發送運動指令，充分發揮芯片完美性能；

閉環模式：配合外接編碼器，實現閉環控制，消除失步風險，實現更高精度位置控制。

四

典型應用場景

憑借上述特性，TMC5241適合以下應用：

實驗室自動化：液體處理工作站、精密泵閥，適配其低噪音、高運行可靠性、精準堵轉檢測的核心需求；

醫療設備：診斷儀器、輸液泵，滿足靜音平穩運行、節能、體積小等要求；

辦公室自動化：高端打印機、掃描儀、ATM機，緊湊、節能、靜音是關鍵；

工業設備：小型裝配機械、紡織機械、AGV小車，寬壓適配，具有靈活的控制和節能特性；

安防監控：高速球機云臺，要求平滑轉動和精準定位。

五

生態支持，快速上手

Trinamic為開發者提供了全鏈路完善的開發工具鏈與配套資源，大幅降低上手難度。TMC5241-EVAL評估板配合TMCL-IDE圖形化軟件，可以讓工程師快速配置所有寄存器，實時觀察電流波形和StallGuard2的負載值等核心運行數據。軟件里甚至可以直接生成運動曲線并測試。

對于量產，官方提供了硬件參考設計、寄存器手冊以及各種MCU的例程代碼，可實現方案的快速移植與落地。

六

結語

TMC5241用一個緊湊的5×7mm封裝，將靜音、節能、診斷、運動控制等先進功能融為一體，系統性的解決了傳統步進驅動方案的諸多痛點。無論是追求極致靜音的實驗、醫療設備，還是要求高可靠性與高動態性能的工業控制，抑或是需要節能緊湊的辦公自動化，TMC5241都能提供高效、穩定的一站式精密運動控制解決方案。
