測試設備：電壓放大器(Aigtek的ATA-2041)、集成電容傳感器反饋的壓電致動大角度FSM原型、激光多普勒測振儀（Polytec，OFV-505/5000）、信號調理電路、計算機等。

實驗過程：先開發尺寸為40mm×40mm×20mm的集成電容傳感器反饋壓電致動大角度FSM原型，搭建實驗測試系統，先對電容傳感器進行標定，再通過施加不同驅動信號測試FSM的掃描角度、角度階躍響應、角度分辨率及固有頻率等靜動態特性，同時驗證了動力學模型對變幅值和變頻率驅動信號下輸入-輸出特性的表征有效性，最后搭建基于PID控制的閉環控制器并整定參數，針對變幅值（鋸齒波、階躍、方波）和變頻率（1Hz、10Hz、20Hz鋸齒波）驅動信號開展閉環控制實驗，量化分析控制精度以驗證閉環控制對遲滯特性的補償效果及FSM的實用潛力。

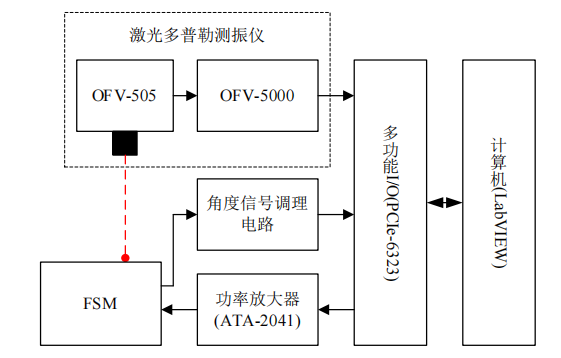

圖1：系統原理圖

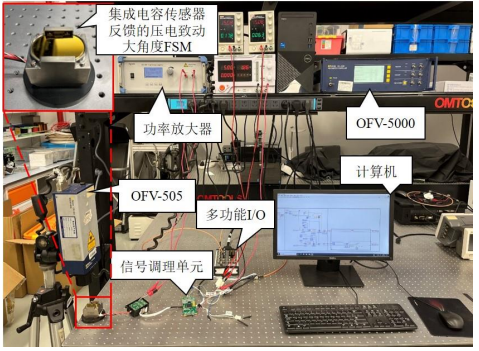

圖2：實驗平臺

實驗結果：

1、開發出40mm×40mm×20mm的FSM原型，搭建含激光多普勒測振儀的實驗系統，電容傳感器標定靈敏度為0.204°/mV。

2、120V驅動下FSM最大掃描角度3.50°、分辨率10μrad、固有頻率210.7Hz，階躍響應超調量40.57%、響應時間2.2ms。

3、動力學模型在變幅值和變頻率驅動下，與實驗結果吻合度高。

4、基于PID控制器的閉環控制有效補償遲滯，低頻率信號控制精度優于高頻率。

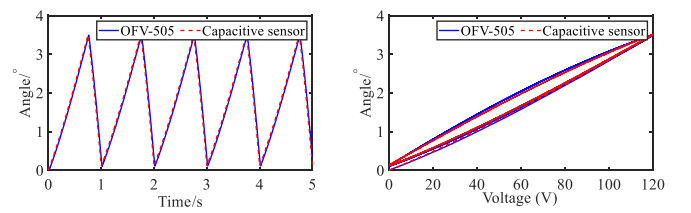

圖3：角度大小實驗中的時間響應曲線和掃描角度遲滯環

產品推薦：ATA-2041

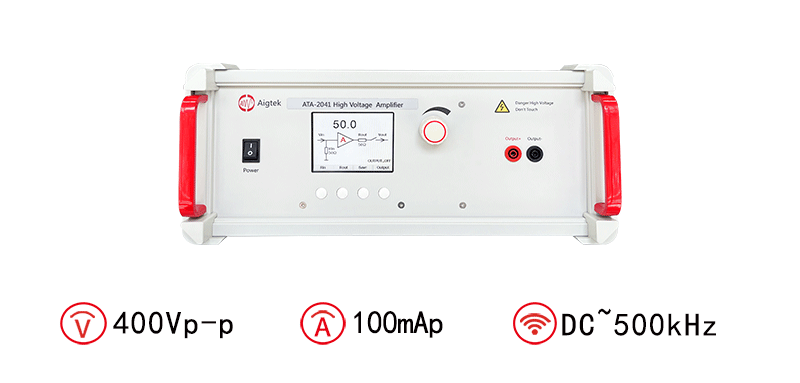

圖：ATA-2041高壓放大器指標參數
