從"能用"到"敢量產"的完整方法論

前言：

做過量產項目的工程師都懂——

eMMC 看著都"能用"，一到高溫老化就掉鏈子

簡單讀寫測試全綠，客戶現場卻啟動慢如蝸牛

不同批次顆?；煊茫€(wěn)定性像開盲盒

別再只用 dd 隨便測一下了！眺望電子基于 RK 平臺產線經驗，整理出一套【eMMC 三工具聯合驗證法】，從文件系統到塊設備再到極限壓力，形成完整驗證閉環。腳本全開源，拿來改改就能跑。

一套完整的 eMMC 驗證流程，必須同時覆蓋：

文件系統級性能

順序讀寫帶寬

隨機 IOPS 能力

長時間壓力穩定性

顆粒健康狀態

本文將給出一套在 瑞芯微平臺實際落地的 eMMC 驗證完整方法論 + 工具組合方案。

一、為什么必須"三工具聯合測試"？

單工具測 eMMC，就像只用一把尺子量房子——能測，但測不全。

三者組合 = 文件系統行為 + 塊讀寫吞吐 + 極限壓力 + 長期可靠性

二、IOzone：系統級 I/O 全景掃描

它能測什么？

一次覆蓋 13 種 I/O 模式：

· 順序讀/寫、隨機讀/寫

· 重寫、倒序讀、跳躍讀

· 不同 Record Size 下的吞吐

適合場景：

· 建立 RK 平臺性能基線

· ext4 vs f2fs 對比選型

· 不同顆粒橫向?qū)Ρ?/p>

命令示例

iozone-e -I -a\ -r4K -r16K -r64K -r256K -r1M -r4M -r16M\ -s16K -s1M -s16M -s128M -s1G\ -f /output/iozone_data\ -Rb /output/test_iozone_emmc.xls

眺望提供的腳本

/rockchip-test/flash_test/emmc_stress_iozone.sh

結果保存位置：

/userdata/rockchip-test/iozone_test/

查看 emmc_performance.log 可確認每輪測試狀態。

三、dd：最實用的快速抽檢工具

順序?qū)憥挏y試

ddif=/dev/zero of=/userdata/testfile bs=1M count=1024 oflag=direct

順序讀帶寬測試

ddif=/userdata/testfileof=/dev/nullbs=1M count=1024iflag=direct

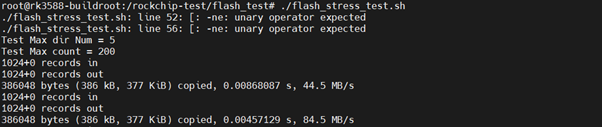

壓力校驗腳本

/rockchip-test/flash_test/flash_stress_test.sh

腳本內置功能：

隨機文件生成

批量復制 + MD5 校驗

多輪循環，自動中斷

適合：產線快速抽檢、壞塊初篩

四、fio：出廠老化與極限性能壓測

核心能力

多線程并發

隨機/順序混合負載

隊列深度控制

IOPS + 延遲分布統計

關鍵指標輸出

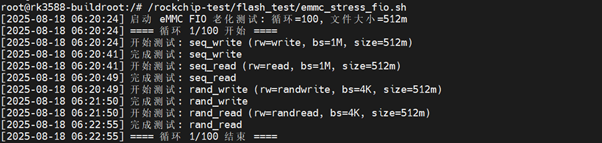

壓測腳本

/rockchip-test/flash_test/emmc_stress_fio.sh

默認策略：

100 輪循環

512MB 測試文件

4 并發任務

隊列深度 32

直接 I/O（繞過緩存）

日志保存位置：

/userdata/rockchip-test/fio_test/log/

五、一鍵全流程自動測試

懶得一步步來？用這個：

/rockchip-test/flash_test/S99rk_emmc_stress

執行順序：

IOzone → dd → fio → 循環壓力 → 日志歸檔

適合：

出廠整機驗證

客戶交付前測試

批量顆粒篩選

六、eMMC 健康狀態自檢

除了性能，壽命也得看。

壽命等級查詢

cat/sys/block/mmcblk0/device/life_time

返回值說明：

0x01 = 已使用 0%-10%

0x0A = 已使用 90%-100%（需警惕）

預留塊狀態（EOL 預警）

cat/sys/block/mmcblk0/device/pre_eol_info

返回值說明：

0x00 = 正常

0x01 = 預留塊消耗 80%（預警）

0x02 = 預留塊已耗盡（危險）

提前發現顆粒老化，避免量產踩雷。

七、環境可靠性測試標準

七、結語

這套三工具驗證流程，從 IOzone 建立基線，到 dd 快速抽檢，再到 fio 極限壓測，最后結合壽命監控，覆蓋了量產場景的核心風險點。拿去用，有問題找我們。

工程師 Tips

1. 不同批次務必單獨驗證：即使是同一 Part Number，不同 Die 批次差異可能很大。

2. 高溫是照妖鏡：常溫通過的顆粒，85℃ 環境下可能直接現原形。建議高溫環節必做。

3. 別忘了擦寫壽命：工業場景下，eMMC 的擦寫次數（TBW）可能比速度更重要。選型時務必確認。

附錄：工具腳本路徑速查

本文檔配套工具基于瑞芯微 RK 平臺 SDK，眺望電子已整合至開源測試套件中。
