一、項目背景與行業痛點

某城市二次供水泵站負責周邊多個居民小區及商業樓宇的日常供水，其核心泵閥控制系統采用西門子 S7-200 SMART PLC（型號：CPUSR40）完成自動化啟停、壓力調節等操作。原系統采用 PPI協議直連串口型觸摸屏實現本地監控，配套上位機通過串口服務器與 PLC進行數據交互，在長期運行中暴露出諸多行業共性問題：

串口服務器轉接導致通訊鏈路穩定性差，高峰供水時段易出現數據丟包、畫面卡頓，影響泵閥狀態的實時監控。

無以太網通訊能力，無法實現遠程運維，設備故障時工作人員需趕赴現場排查，供水搶修響應效率低。

原有觸摸屏僅能顯示基礎的泵閥啟停狀態，無數據存儲功能，無法追溯供水壓力、流量的歷史變化，難以進行供水調度優化。

二、改造需求

摒棄串口服務器，實現 S7-200 SMART PLC與上位機、國產觸摸屏的直接以太網通訊，提升數據傳輸?shù)姆€(wěn)定性和實時性。

采用國產觸摸屏完成本地監控，要求畫面交互性強，支持現場快速操作與故障簡易診斷。

三、系統架構設計與設備選型

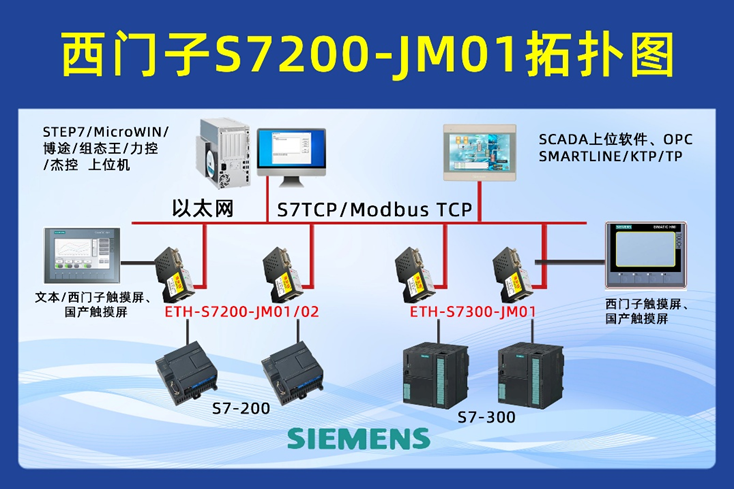

整體架構

改造后的供水泵站監控系統采用三層架構設計，實現設備層、控制層、監控層的無縫銜接與數據互通：

控制層：西門子 S7-200 SMART CPUSR40 PLC、捷米特ETH-S7200-JM02 PPI轉以太網模塊、昆侖通態 TPC7062Ti國產觸摸屏。

昆侖通態 TPC7062Ti國產觸摸屏

四、系統實施過程

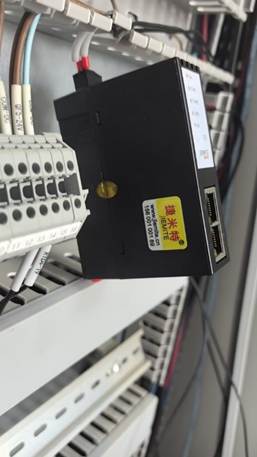

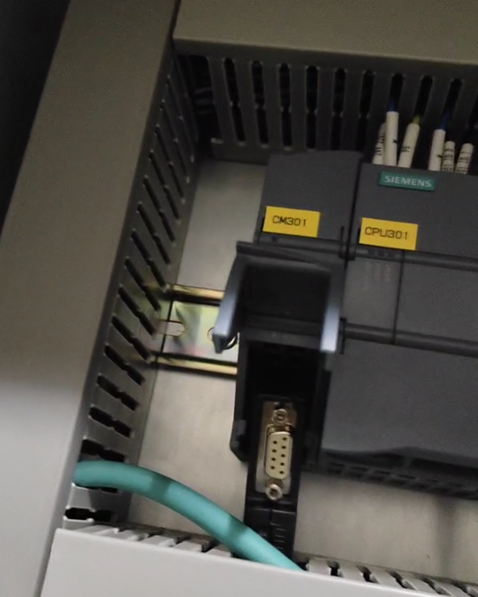

硬件連接

將捷米特 ETH-S7200-JM02以太網通訊處理器的 RS485接口通過屏蔽雙絞線連接至 S7-200 SMART PLC的 Port0通訊口，將模塊終端電阻撥至 “ON”位置，減少信號干擾。

模塊的 RJ45以太網接口通過超五類屏蔽網線連接至泵站工業交換機，保障以太網通訊的穩定性。

昆侖通態國產觸摸屏與上位機分別通過網線接入同一工業交換機，形成泵站本地局域網，實現與 PLC 的以太網數據交互。

網絡配置

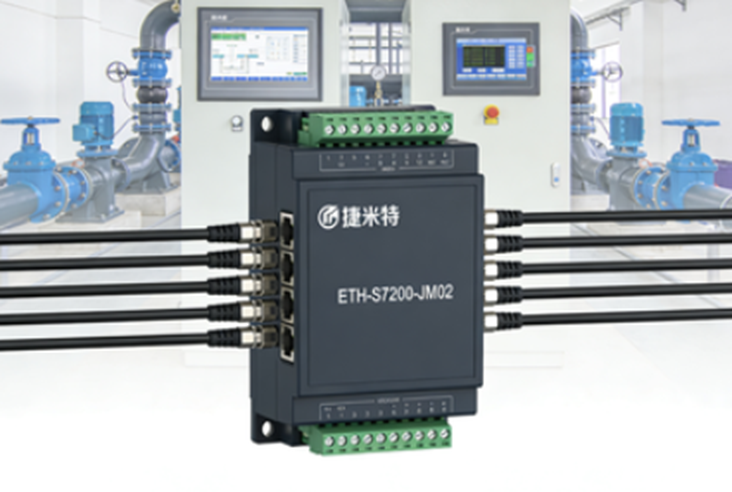

捷米特 ETH-S7200-JM02 PPI以太網模塊配置

通過電腦瀏覽器訪問模塊默認 Web配置界面完成模塊基礎參數配置。

設置模塊靜態 IP地址：192.168.2.100，子網掩碼：255.255.255.0，網關：192.168.2.1，與泵站內網網段保持一致。

在協議配置界面選擇 “PPI主站”模式，設置 PLC站號為 3（與 PLC實際站號匹配），通訊波特率設為 9600bps。

啟用模塊 “多主站通訊”功能，允許國產觸摸屏與上位機同時連接，實現并行數據訪問。

上位機與國產觸摸屏網絡設置

上位機：設置靜態 IP地址為 192.168.2.101，子網掩碼與網關與模塊保持一致，確保網段互通。

國產觸摸屏：通過昆侖通態 MCGS組態軟件的網絡配置功能，將觸摸屏 IP地址設置為 192.168.2.102，完成與模塊的網絡匹配。

五、系統調試與測試

通訊測試

通過捷米特模塊自帶的網絡診斷工具，檢測模塊與 PLC的通訊狀態，顯示 “通訊正?！保瑹o丟包、斷連現象。

分別在國產觸摸屏和上位機端讀取 PLC的供水壓力、流量等數據，驗證兩端數據的一致性，誤差控制在 0.5%以內。

測試多主站并行訪問功能，同時在觸摸屏和上位機對供水泵進行啟停操作，觀察設備響應情況，無操作沖突、數據延遲現象。

六、實施效果與收益分析

系統性能提升

通訊穩定性大幅提升，摒棄串口服務器后，數據丟包率從原來的 12%降至 0，實現了泵閥數據的實時、穩定傳輸。

系統響應速度顯著加快，從操作指令發出到設備反饋的延遲由原來的 400ms縮短至 80ms以內，滿足供水調度的實時性需求。

八、總結與展望

本案例成功實現了捷米特 ETH-S7200-JM02 PPI轉以太網模塊在城市二次供水泵站的落地應用，通過將西門子 S7-200 SMART PLC的 PPI串口通訊轉換為以太網通訊，結合國產昆侖通態觸摸屏搭建了一套穩定、高效的泵閥監控系統，徹底解決了傳統串口通訊的諸多痛點。該方案充分發揮了國產觸摸屏的高性價比與適配性優勢，實現了供水泵站的自動化、智能化升級，提升了城市供水的穩定性與運維效率。
